瑞虹新城三期群控系统方案说明麦克维尔中央空调有限公司系统控制部日期Date：2016-06-161.工程及系统概况 (3)1.1系统概况 (3)1.2控制点表 (3)1.3群控设计 (4)2.群控系统主要控制功能 (5)2.1冷水机组与辅设的联动控制 (5)2.2依据温度的机组台数控制 (7)2.3冷却塔风机控制 (9)2.4冷冻水泵的频率控制 (10)3.节能策略 (12)3.1机组台数＆顺序启停控制 (13)3.2冷冻水温度重置（基于总供回水温差） (13)3.3供回水管流量控制 (14)3.4机组启动/停机时间优化 (15)3.5CSM ECO™其它控制策略 (15)4.集中控制管理站 (16)4.1M C Q UAY W EB用户界面 (16)4.2与第三方集成 (17)5.相关案例 (17)1.工程及系统概况本项目共1个冷冻机房系统，系统配置为一套群控系统及一套管理软件。

群控系统对系统内的相关设备实现分散控制集中管理，可以实现联动控制、台数控制、轮换控制、故障切换等自动功能；系统管理工作站可以直观动态的浏览和控制机房内的相关设备，实现高效管理、节能运行。

1.1系统概况1）机房冷源系统设备概况4台离心式水冷冷水机组1台热交换器4台冷水机冷冻侧电动阀4台冷水机冷却侧电动阀5台变频冷冻泵5台定频冷却泵1个冷冻水压差旁通阀8个冷却塔共8个高低速风机8个冷却塔进出水电动阀相关温度、压力、流量、液位、室外温湿度监测加药装置、补水装置监测1.2控制点表控制点表1.3群控设计1）冷却塔3组冷却塔和对应的机组统筹考虑轮换启停及台数对应，原则上是依据室外湿球温度和出水温度值保证尽量低冷却水出水温度（不能低于最低设定温度）以提高水冷冷水机组的效率；2）冷却泵5台冷却泵与水冷冷水机组做联动控制，冷却泵轮换启停，每次启动选择运行时间最短的水泵运行。

当选定的或运行的某台冷却水泵出现故障时自动切入待运行的备用泵，同时发出报警提醒。

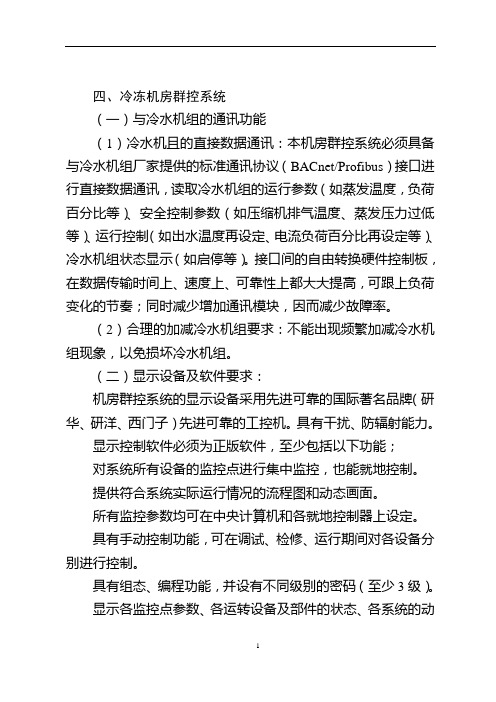

四、冷冻机房群控系统（一）与冷水机组的通讯功能（1）冷水机且的直接数据通讯：本机房群控系统必须具备与冷水机组厂家提供的标准通讯协议（BACnet/Profibus）接口进行直接数据通讯，读取冷水机组的运行参数（如蒸发温度，负荷百分比等）、安全控制参数（如压缩机排气温度、蒸发压力过低等）、运行控制（如出水温度再设定、电流负荷百分比再设定等）、冷水机组状态显示（如启停等）。

接口间的自由转换硬件控制板，在数据传输时间上、速度上、可靠性上都大大提高，可跟上负荷变化的节奏；同时减少增加通讯模块，因而减少故障率。

（2）合理的加减冷水机组要求：不能出现频繁加减冷水机组现象，以免损坏冷水机组。

（二）显示设备及软件要求：机房群控系统的显示设备采用先进可靠的国际著名品牌（研华、研洋、西门子）先进可靠的工控机。

具有干扰、防辐射能力。

显示控制软件必须为正版软件，至少包括以下功能；对系统所有设备的监控点进行集中监控，也能就地控制。

提供符合系统实际运行情况的流程图和动态画面。

所有监控参数均可在中央计算机和各就地控制器上设定。

具有手动控制功能，可在调试、检修、运行期间对各设备分别进行控制。

具有组态、编程功能，并设有不同级别的密码（至少3级）。

显示各监控点参数、各运转设备及部件的状态、各系统的动态图形及各项历史资料。

根据要求能提供1年内的各运行参数的历史数据，各设备的能耗曲线图，并能生成各类报表供管理人员调用和打印。

具有下列声光报警及自动打印功能：——运行设备故障——各监控点的参数越限设备故障后能在各地控制盘上手动重新启动，当设备运行正常后投入自动。

存储下列历史资料，并能显示、打印。

——运转设备的累计运行小时数——设备发生故障时的时间及地点——设备发生故障前10小时内的运行工况记录——设备、部件联销停机时间及地点，如与火灾探测系统的联锁停机等。

当总站发生故障时，各设备能独立工作，所有的资料、数据、程序均不会消失。

（三）水泵的工频旁路功能：配备变频器的水泵必须配置工频旁路功能，以免变频器发生故障时可切换到工频运行，不影响系统运行。

制冷机房群控系统方案随着信息技术的不断发展，制冷机房的运维工作变得越来越复杂，需要实时监控和控制温度、湿度、能耗等多个参数，以确保机房设备的正常运行和环境的稳定性。

为了提高操作人员的工作效率和机房能耗的控制能力，制冷机房群控系统成为了一个必不可少的设备。

一、制冷机房群控系统的功能1.实时监测：制冷机房群控系统可以实时监测机房设备的运行状态，包括温度、湿度、运转情况等参数。

通过数据采集和传输技术，将监测到的数据实时传送到监控中心，以便及时发现和处理异常情况。

2.远程控制：通过制冷机房群控系统，操作人员可以远程监控和控制机房设备的运行状态。

无论身在何处，只要有网络连接，就可以随时随地监控机房设备的运行情况，并且可以进行远程控制，进行开关机操作、调节温度等操作。

3.自动化控制：制冷机房群控系统可以根据设定的参数和规则，自动调节机房的温度、湿度等参数。

当温度超过设定值时，系统会自动开启制冷设备进行降温，而当温度低于设定值时，系统会自动关闭制冷设备。

4.报警处理：制冷机房群控系统可以根据设定的报警规则，对机房设备的异常情况进行实时报警。

无论是温度异常、湿度异常还是设备运转异常，系统都能及时发出报警，并发送给指定的人员，以便及时处理问题。

5.能耗管理：制冷机房群控系统可以实时监测机房的能耗情况，包括制冷设备的能耗、空调设备的能耗等。

通过对能耗进行监控和分析，可以找出能耗高的设备和用电差异，提供优化建议，降低机房的能耗成本。

二、制冷机房群控系统的实施方案1.传感器部署：在制冷机房内部布置温度、湿度、能耗等传感器，以实时采集机房设备的运行状态和环境参数。

可以根据机房的实际情况，选择传感器的类型和布置位置，以保证数据的准确性和可靠性。

2.数据传输：制冷机房群控系统利用网络通信技术，将采集到的数据传输到监控中心。

可以选择有线或无线通信方式，根据机房的需要和实际情况进行选择。

3.监控中心建设：建立一个专门的监控中心，用于接收、显示和处理采集到的数据。

机房群控系统控制逻辑说明资料机房群控系统是为了远程监控和控制机房内设备的系统，其控制逻辑是为了保证设备的稳定运行、安全性以及设备异常时的应急处理能力。

本文档将详细介绍机房群控系统的控制逻辑。

主要功能机房群控系统主要功能包括以下几个方面：1.远程监控设备状态2.远程操作设备进行开/关/重启等操作3.自动化的设备监控和管理4.报警监控和应急处理控制逻辑设备状态监控机房群控系统需要实时监控每个设备的状态，包括是否在线、运行情况以及设备类型等，同时还需要记录历史数据以便进一步分析。

针对不同设备类型，系统需要实现相应的监控策略以保证监控的准确性。

远程设备操作一旦发现设备异常，机房群控系统需要实现远程操作设备进行开/关/重启等操作。

系统管理员通过登录系统界面，可以查看并操作各个设备，从而快速定位设备故障并进行处理。

自动化设备监控机房群控系统需要实现自动化设备监控功能，通过设备监控策略来实现。

系统管理员需要根据不同的设备类型，设定相应的监控策略，包括定时巡检、阈值报警等。

定时巡检：通过定时巡检设备，可以快速了解设备状态是否正常，数据是否异常等。

阈值报警：设置设备的阈值，一旦设备数据超过阈值，则会发出报警通知，帮助管理员及时发现设备异常情况，以便及时处理。

报警监控和应急处理机房群控系统需要实现报警监控和应急处理功能。

一旦发现设备异常，系统会及时发出报警信息，让管理员可以及时处理。

在发生故障或紧急情况时，机房群控系统还需实现应急处理功能。

系统管理员可以利用应急处理模块，进行紧急处理，确保设备运转正常。

总结本文档介绍了机房群控系统的控制逻辑，主要任务包括设备状态监控、远程设备操作、自动化设备监控、报警监控以及应急处理等。

机房群控系统能够有效地监控和管理机房内的设备，保证设备的稳定运行、安全性以及设备异常时的应急处理能力。

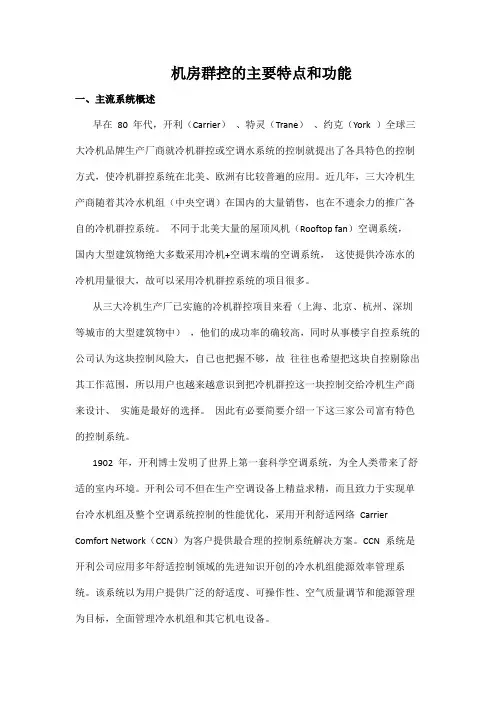

机房群控的主要特点和功能一、主流系统概述早在80 年代，开利（Carrier）、特灵（Trane）、约克（York ）全球三大冷机品牌生产厂商就冷机群控或空调水系统的控制就提出了各具特色的控制方式，使冷机群控系统在北美、欧洲有比较普遍的应用。

近几年，三大冷机生产商随着其冷水机组（中央空调）在国内的大量销售，也在不遗余力的推广各自的冷机群控系统。

不同于北美大量的屋顶风机（Rooftop fan）空调系统，国内大型建筑物绝大多数采用冷机+空调末端的空调系统，这使提供冷冻水的冷机用量很大，故可以采用冷机群控系统的项目很多。

从三大冷机生产厂已实施的冷机群控项目来看（上海、北京、杭州、深圳等城市的大型建筑物中），他们的成功率的确较高，同时从事楼宇自控系统的公司认为这块控制风险大，自己也把握不够，故往往也希望把这块自控剔除出其工作范围，所以用户也越来越意识到把冷机群控这一块控制交给冷机生产商来设计、实施是最好的选择。

因此有必要简要介绍一下这三家公司富有特色的控制系统。

1902 年，开利博士发明了世界上第一套科学空调系统，为全人类带来了舒适的室内环境。

开利公司不但在生产空调设备上精益求精，而且致力于实现单台冷水机组及整个空调系统控制的性能优化，采用开利舒适网络Carrier Comfort Network（CCN）为客户提供最合理的控制系统解决方案。

CCN 系统是开利公司应用多年舒适控制领域的先进知识开创的冷水机组能源效率管理系统。

该系统以为用户提供广泛的舒适度、可操作性、空气质量调节和能源管理为目标，全面管理冷水机组和其它机电设备。

特灵公司是当今世界采暖，通风，空调，楼宇自控系统（BAS) 与设备的最大制造商之一。

特灵空调公司于1978 年成立专门的机构，开始其智能控制的研制和集成舒适系统（Integrated Comfort System)的发展；1981 年推出TRACER1000 产品，1993 年推出TRACER SUMMIT 系列产品。

蓄冷机房群控系统技术方案一、引言现代数据中心在运行中会产生大量的热量，需要通过冷却系统来维持恒定的温度。

蓄冷机房群控系统是一种集中管理和控制数据中心蓄冷系统的技术方案，可以实现对冷却设备的智能控制与调度，提高数据中心的能效和可靠性，降低运行成本。

二、系统架构1.数据采集子系统数据采集子系统负责实时采集和监测数据中心蓄冷系统的运行参数，包括冷水机组的供水温度、回水温度、冷却水流量等。

数据采集可以通过传感器进行，传感器安装在冷水机组的关键部位，并将采集到的数据传输给控制与调度子系统进行处理。

2.控制与调度子系统控制与调度子系统是整个蓄冷机房群控系统的核心，负责根据实时采集到的数据对冷却设备进行智能控制和调度。

该子系统可以通过分析数据中心的运行状态，合理配置冷却设备的运行模式，包括开启和关闭机组、调节水流量和温度等，以满足数据中心的需求同时降低能耗。

3.用户接口子系统用户接口子系统提供给操作人员使用的界面，操作人员可以通过该界面实时监测数据中心的运行状态和冷却设备的运行情况，并可以进行手动控制和调度。

界面可以设计成直观易用的图形界面，支持操作人员快速了解数据中心的运行情况，以及进行冷却设备的设置和调整。

4.通信网络子系统通信网络子系统用于实现各个子系统之间的数据传输和通信。

该子系统可以利用局域网或互联网进行通信，确保各个子系统之间的实时数据传输和信息共享。

三、关键技术1.数据采集技术数据采集技术是蓄冷机房群控系统的基础，需要选择合适的传感器对冷却设备的运行参数进行实时采集。

传感器的安装位置和数量需要根据冷却设备的特点和数据中心的需求进行合理配置，以保证数据采集的全面和准确。

2.数据分析与决策技术控制与调度子系统需要依靠数据分析和决策技术对实时采集到的数据进行分析和处理。

通过建立运行模型和算法，可以对数据中心的运行状态进行实时判断和评估，从而对冷却设备进行智能控制和调度，以实现最佳的能效和性能。

3.控制与调度算法控制与调度算法是蓄冷机房群控系统的核心技术，主要包括机组开启与关闭的策略、温度和水流量的调节策略等。

XXX机房群控系统技术方案本文将介绍一种基于XXX机房的群控系统技术方案，该系统可以实现对多个终端设备进行远程控制和监控。

具体方案如下：一、系统架构该群控系统分为三层，分别是终端设备层、服务器层和客户端层。

终端设备层由多个终端设备组成，如手机、平板、电脑等。

服务器层由一台或多台服务器组成，主要负责接收来自客户端的指令，并通过无线网络将指令发送给终端设备。

客户端层由PC端和手机端组成，可以通过客户端向服务器层发送控制指令。

二、系统功能1. 远程控制：用户可以通过客户端向终端设备发送控制指令，例如远程打开某个应用程序、远程截屏等。

2. 监控终端设备：用户可以通过客户端实时地查看终端设备的运行状态，例如CPU利用率、内存使用情况等。

3. 数据统计：系统可以对终端设备的使用情况进行统计分析，例如某个应用程序的启动次数、使用时长等。

4. 设备管理：用户可以通过客户端对终端设备进行管理，例如添加和删除终端设备、设置终端设备的属性等。

三、系统技术实现1. 终端设备层：终端设备需要安装一个客户端软件，该软件可以与服务器进行通信，并接收服务器发送的控制指令。

软件需要支持自动更新，以保证软件的新功能可以及时地推送给用户。

终端设备还需要安装一个系统监控软件，该软件可以实时地监控终端设备的运行状态，并将这些数据发送给服务器。

2. 服务器层：服务器需要部署在机房中，由于服务器需要处理大量的请求，因此必须具备高性能、高可靠性等要求。

服务器需要提供接口给客户端，以便客户端可以向服务器发送控制指令。

服务器需要对接收到的指令进行解析，并将指令发送给对应的终端设备。

3. 客户端层：客户端需要开发两个版本，一个是手机端，另一个是PC端。

客户端需要实现以下功能：（1）实现用户的登录认证，以防止非法用户访问系统。

（2）展示终端设备的运行状态，例如CPU利用率、内存使用情况等。

（3）向服务器发送控制指令，例如打开某个应用程序、远程截屏等。
