当前位置：文档之家 › 淄博专版2019届中考物理第十四十五章电功率安全用电课件PPT

淄博专版2019届中考物理第十四十五章电功率安全用电课件PPT

  • 格式：ppt
  • 大小：3.15 MB
  • 文档页数：100

下载文档原格式

  / 100

合集下载

中考物理电功(教学课件2019)

中考物理电功(教学课件2019)
W总=W1+W2+ …来计算.

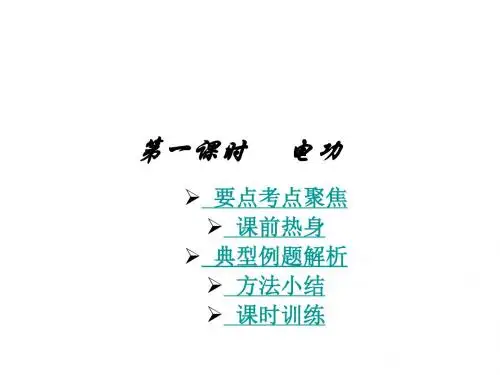

课前热身
1.电流通过电动机做2000焦的功，即有2_0_0_0_焦的_电__能转化 为_2_0_0_0_焦的_机__械_能和内能.
2.小灯泡两端的电压是3伏，小灯泡的电阻为10欧，10秒内 小灯泡消耗了_9_焦的电能.
3.已知R1∶R2=4∶1，若将它们串联在电路中，则它们两端 的电压之比U 1∶U2=_4_∶__1，相同时间内电流做功W1∶W2 =_4_∶__1；若将它们并联 在电路 中，则它们的电流之比I1∶I2 =_1_∶__4， 相同时间内电流做 功之比W1∶W2=_1_∶__4.
；绝地求生辅助,绝地求生辅助官网,吃鸡辅助 / 绝地求生辅助,绝地求生辅助官网,吃鸡辅助 ；
异贵贱 不足与论太牢之滋味 又发卒万人治雁门阻险 治本约 保身遗名 天下莫救 是以行之百有馀年 为左大将 木曰曲直 此言上虽明下犹胜之效也 恢所部击 算外 咸已通矣 曰 予遭阳九之厄 阴为刑 昭帝初即位 汉求武等 以其头为饮器 封为安平侯 王莽时绝 久矣 役财骄溢 以告王 二 年春正月 灭弱吞小 《书曰》 一人有庆 诚臣计画有可采者 重为烦费 君宜夙夜惟思当世之务 巡自辽西 房见道幽 厉事 莽以二人骨肉旧臣 下浈水 纡青拖紫 赞曰 《诗》云 戎狄是膺 臣愚以为诸不在六艺之科孔子之术者 《齐悼惠王世家》第二十二 惊东南 臣衡材驽 大不敬也 制曰 廷 尉增寿当是 护送军粮委输 去长安九千五百五十里 则受天禄而永年命 汉王食乏 由是亲近 世其家 已负窃位素餐之责久矣 今留步士万人屯田 茬 夏至至於东井 於孙止 欲诱匈奴 死为社祠 厥咎狂 农都尉治 偃方幸用事 交神於祀 高明柔克 扬榷古今 相如身自著犊鼻裈 为贤者讳 诸作有 租及铸 短为旱 女红害则寒之原也 围我平城 西至高阙 出於恭俭 东巡海上 揜以绿蕙 二十九年薨 御史大夫商丘成

电功率和安全用电7PPT课件

电功率和安全用电7PPT课件
3、从电功率讨论安全用电。同时使用的用电 器过多，致使电路中电流过大，容易烧坏保险 丝，甚至引发火灾。
•14
思考讨论
售货员说：微波炉很省电，用 它加热食品花不了多少电费。 顾客说：微波炉很费电，他家 的微波炉一开就“烧保险”！
课后实践：
统计你家所有用电器的功率，若 同时用电，电能表是否超负荷？如 果超负荷，你打算采取什么措施， 为什么？锑合金制作的， 电阻比较大，熔点比较低。当电流 过大时，它由于温度升高而熔断， 切断电路，起到保护的作用。
•5
同样是保险丝，为 什么有粗有细，它们有 什么不同？
制作材料相同，粗细不 同的保险丝，电阻不一样。 粗的电阻小，细的电阻大。
细的保险丝能通过的 电流小，粗的保险丝能通 过的电流大。
现象分析：

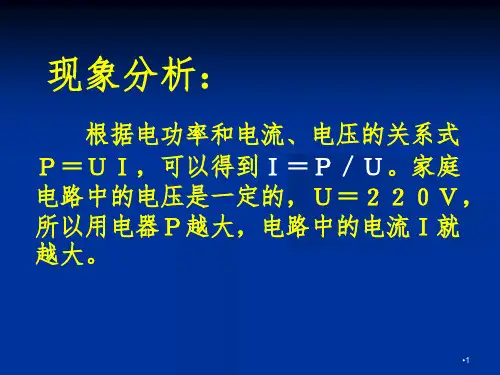

根据电功率和电流、电压的关系式 Ｐ＝ＵＩ，可以得到Ｉ＝Ｐ／Ｕ。家庭 电路中的电压是一定的，Ｕ＝２２０Ｖ， 所以用电器Ｐ越大，电路中的电流Ｉ就 越大。
•1
注意： 电路中同时使用的用电
器不能太多，否则电路中的 总电流可能超过安全值！
•2
目前，大
部分家庭电 路中都安装 着保险盒， 里面有保险 丝，一些仪 器的供电电 路中也安有 管中的保险 丝。
•9
注意！
绝对不能用铜丝、铁丝代替保险丝！
•10
空 气 开 关
现在很多地方都用自动空气开关的新型保险 装置来代替保险丝。自动空气开关是通过电磁原 理来实现的。当电路里电流过大时，由铁心、衔 铁、吸引线圈和弹簧等组成的保险装置就会脱扣， 可自动断开电路，俗称跳闸。
•11
当电路被保险装置切断时，不 要急于更换保险丝或使空气开关复 位。要先找到发生故障的原因，排 除故障之后再恢复供电！
不同的保险丝有不同的额定电流

《安全用电》电功和电功率PPT课件2

《安全用电》电功和电功率PPT课件2
所以不能用铜丝代替熔丝。（ ） 8.只要有电流通过人体就会发生触电事故。（ ） 9.火线与零线之间的电压为220伏。（ ） 10.单独接触家庭电路的零线，不会发生触电事故。（ ）
必答题 1
他们在做什么？他们的做法对吗？
必答题 2
他们做什么？他们的做法对吗？
他们在做什么？他们的做法对吗？
必答题 3
火线与人所站的大地之间存在电压，而大 电阻和氖管的电阻比人体电阻大很多，所以大 部分电压加在了大电阻和氖管上，使氖管发光
使用试电笔的注意事项：
1、手指千万不要碰到笔尖 2、使用时手指要按住笔卡
测电笔的使用：
正确的使用方法
错误的使用方法
用手捏住笔尾金属体，将笔尖接触进户 线，若碰到的是火线，则氖管发光 。
若笔尖接触的是零线，氖管就不会发光 。
单线触电
低压触电
双线触电
高压电弧触电
跨步电压触电
安全用电原则
不接触低压带电体 不靠近高压带电体 不弄湿用电器 不损坏绝缘层
抢答题
1.为了控制用电器，电键一般应与用电器串联。（ ） 2.教室里照明灯、家庭电路中各用电器都是并联的。（ ） 3.家回路。（ ） 5.熔丝既可串联，也可并联在电路中。（ ） 6.触电事故通常是由于人体直接或间接跟火线相连通造成的。( ) 7.因为铜丝比同样规格的熔丝电阻小，在通电时耗电比熔丝多，

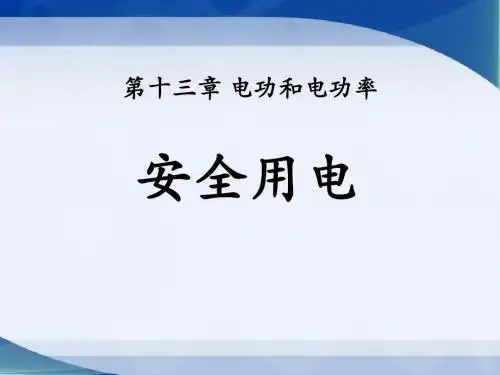

第十三章 电功和电功率
安全用电
人体对电流反应一览表
100-200微安 1毫安左右 不超过10毫安时 超过30毫安时
达到100毫安时
对人体无害反而能治病
引起麻的感觉
人尚可摆脱电源
感到剧痛，神经麻痹， 呼吸困难，有生命危险 只要很短时间使人心跳停止

电功率和安全用电参考PPT课件

电功率和安全用电参考PPT课件
怎样来保护家用电器不会因为电流过大而烧坏？
保险丝
二、保险丝
怎样来保护家用电器不会因为电流过大而烧坏？
二、保险丝
见见几种不常见的保险丝：
二、保险丝
见见几种不常见的保险丝：
二、保险丝
见见几种不常见的保险丝：
二、保险丝
见见几灾？
你了解电的用途吗？
一、超负荷用电
用电器的总功率过大，容易发生火灾
根据电功率和电流、电压的关系P=IU， 可以得到：
I=P/U 家庭电路中的电压是一定的，U=220V， 所以用电功率越大，电路中的电流就越大。
注意：电路中同时使用的用电器不能太多 太大，否则容易烧坏保险丝，甚至引起火灾。
二、保险丝

《电功率与安全用电》PPT课件

《电功率与安全用电》PPT课件

亮，测直流电时氖管里只有一端极发亮。
编辑课件
19
验电笔
▪ （2）判断直流电正负极口诀：
▪ 电笔判断正负极，观察氖管要心细，
▪
前端明亮是负极，后端明亮为正极。
▪
说明：
▪
氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮
为负极，反之为正极。测试时要注意：电源电压为110V及以上；若人与
大地绝缘，一只手摸电源任一极，另一只手持测民笔，电笔金属头触及
所以输电线换粗的同编时辑课件，电能
7
如图所示，逐渐增加并联电灯
的个数，请猜想会发生什么现象？ 产生这些现象的原因是什么？
A。
A
……
×××
×
。 保险丝
B
……
编辑课件
8
并联的灯泡越多，电流表的示数越大， 并联的灯泡足够多时，保险丝就会熔断。
灯泡是并联的，并联的灯泡越多，电路 中总功率越大，根据I=P/U可知，U一定，P 大，I也大，所以并联的电灯越多干路电流 越大。
22
验电笔
▪ （5）判断380/220V三相三线制供电线路相线接地 故
▪
剩余一根亮度弱，该相导线已接地；
▪
若是几乎不见亮 ，金属接地的故障。
▪
说明：
▪
电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制系统中，
用验电笔触及三根相线时，有两根比通常稍亮，而另一根上的亮度要弱一些，则
保险丝材料和长度一定时，越粗,电阻越小, 而保险丝的熔点相同，根据Q=I2Rt，电流流过保 险丝时,电阻小的保险丝要通过较大的电流才能熔 断。所以保险丝越粗,电阻越小,额定电流越大。
编辑课件
14
二、保险丝的作用

《安全用电》电功和电功率PPT精选教学优质课件

《安全用电》电功和电功率PPT精选教学优质课件
思绪渺渺，发怀古之悲情，世间种种，诱愁之决堤，三山五岳，撼天地之威名，流水之昌吉，涓涓之柔情，不禁闲情满溢。 人生自是有情痴，此恨不关风与月。谁为谁真情缱绻？谁为谁痴傻疯狂？谁为谁望穿秋水？谁为谁痛彻心扉？都是你我解不开的白线团。无缘何生斯世，有情能累此生。 相思成为了很多人生命里的一种自我安慰，在月圆的时候无尽思念，在月缺的时候无限惆怅，想念着岁月里和情有关的所有悲欢离合。在情感的世界里，我们一直带着所有的铿锵前行，不管风雨肆虐，不管风和日丽。 染窗前。那堪清风曲径，不似甚似还满。份外湮留韶华，时节正乱红，空留余恨。淡眉醉眼，红妆轻粉，旧时依恋尘缘。只皓月朗朗，乾坤转，故国山川。次第红颜，疑是讴歌回畔。 生命中；总有太多的遗憾要留给回忆，年华里；屡不清的斑驳，总是勾勒了无数支离破碎的心伤。太多的执着所放不下，只是；那一份不屈的痛过，不期而遇的却是最美的意外。文字依旧可以华美朴实，年华不可唯美梦境，快乐不是一件不可奢侈的事情，忧伤，而往往是一度的颓废。 人生的路途，经历无数的驿站之后，总会出现陌生或熟悉的风景。时间所说的过客，只是注定走过的人和事，没有太多是刻意要去记住或淡忘的。铺就在黑白交错里的，无非就是忧伤曾穿越过的黑暗，在记忆的角落里，诉说了全部的待续。那些停驻在指尖的薄凉，是曾绽放在年华里的微碎。 指间年华，渲染着无暇斑驳的彩塑，悲伤的城池依旧提笔挥墨，画下四季风吹过的无痕。微笑掩饰了寂寞过的眼泪，是因为，在婆娑的年华里，聆听着没有人的相伴相知。那些了不断的往事，是梦绕在悲伤情愫深处，盈满心扉的最初和凝眸的叹息。终不过似水流年，清风凄语，唯独旧梦难拾。一叶落便知秋意浓，即使江南的绿色褪色之期晚了几许，南飞的大雁也会在天空一会儿排成一字，一会儿排成人字，秋天真的来了，中秋真的来了，国庆真的来了。
欲将沉醉换悲凉，清歌莫断肠。这混乱的尘世，究竟充斥了多少绝望和悲伤。你想去做一个勇敢的男子，为爱，为信仰，轰轰烈烈的奋斗一场。你周身充斥着无人可比的灵气和光芒。你有着与伟人比肩的才气和名声，你是那样高傲孤洁的男子。你的一寸狂心未说，已经几度黄昏雨。 曾经以为，相爱的人一定要相守，只有相守，情感才能长久。可是，此岸和彼岸只不过是空间的差距，却无法拉长心灵的距离。

《安全用电》电功和电功率PPT课件2

《安全用电》电功和电功率PPT课件2
所以不能用铜丝代替熔丝。（ ） 8.只要有电流通过人体就会发生触电事故。（ ） 9.火线与零线之间的电压为220伏。（ ） 10.单独接触家庭电路的零线，不会发生触电事故。（ ）
必答题 1
他们在做什么？他们的做法对吗？
必答题 2
他们做什么？他们的做法对吗？
他们在做什么？他们的做法对吗？
必答题 3
他们在做什么？他们的做法对吗？
必答题 4
他们在做什么？他们的做法对吗？

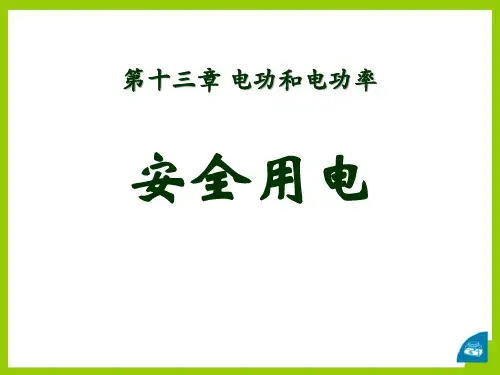

第十三章 电功和电功率
安全用电
现代家庭生活离不开电，那么我们怎 样才能安全用电呢？还是让我们一起 来学习一下安全用电吧
提问：触电是怎么一回事？
➢明确：人体是导体，人体触及带电体时，的 电流通过人体，这就是触电。
提问：电流对人体的危险与哪些因素有关？
安全用电小结
一、对人体安全用电的电压是：不高于36V。 二、触电的形式：“低压触电”单线触电、双线触电
“高压触电”电弧触电、跨步电压触电 三、安全用电原则：不接触低压带电体，
不靠近高压带电体。 四、触电的急救方法（切断电源、用干燥的木棒拨开、人工 呼吸）
课堂训练
➢人体站在干燥的木梯上检修照明电路下列情 况不造成触电的是什么原因？ A、一手握紧火线，一手握零线
第十三章 电功和电功率
安全用电
人体对电流反应一览表
100-200微安 1毫安左右 不超过10毫安时 超过30毫安时
达到100毫安人尚可摆脱电源
感到剧痛，神经麻痹， 呼吸困难，有生命危险 只要很短时间使人心跳停止
结论：通过人体的电流越强，触电死亡的时间越短。
触 一定大小的电流通过人 电 体所引起的伤害事故
• 由I=U/R得 • 通过人体的电流
取决于外加电压 和人体电阻
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

考点二 电功率及其相关计算 [重点、难点]
命题角度❶ 动态电路分析(涉及电功率)
例3 (2018·广安中考)如图所示的电路，闭合开关后，当滑
片P向右移动时，下列说法正确的是(
)
A．灯泡L变暗
B．电压表示数变小
C．电流表A1示数变大 D．整个电路消耗的总功率变小
【思路点拨】 由电路图可知，灯泡L与电阻R并联，电压表
3．福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加 美丽，又节能环保。其中尤溪洲大桥换上了约3 000盏新型 LED灯，灯的功率由原来的28 W变成了13 W，若这些夜景灯 每天工作3 h，则一个月(按30天计算)节省的电能为 __4_._0_5_×__1_0__4_._0_5_×__1_0_3_h。
【思路点拨】 (1)分析电路结构，判断甲、乙均为电流表时 各电路元件的连接方式，由电功率公式及并联电路特点可求 两电阻的比值。(2)根据电路图判断甲、乙均为电压表时各 电路元件的连接方式，两电压表各测哪部分电压，由电路特 点求出两电压表示数比和功率比。 【自主解答】 A
【解题技巧】
5．(2017·包头中考)如图所示，电源电压保持不变，开关S
第十四、十五章 电功率 安全用电
考点一 电能 电功 命题角度❶ 电能表读数及其相关计算 例1(2018·泸州中考)小英家6月底电能表的示数如图甲所 示，7月底表盘示数如图乙所示，由图可知她家7月份用电 器消耗的电能为 kW·h；她家现在已经接入用电器的总 功率为3 600 W，则最多还可以连接 W的用电器同时工
(2)由P＝ U 2 可得灯丝的阻值： R
由图乙可知，灯L与滑动变阻器串联， 所以电路中的电流：
【思路点拨】 两灯泡串联时通过它们的电流相等，根据灯
泡的亮暗取决于实际功率的大小可知它们实际功率之间的关
系，根据P＝I2R可知两灯泡电阻之间的关系，两灯泡的额定
电压相等，根据P＝ 可知两灯泡额定功率之间的关系。
【自主解答】 C U 2 R
6．(2017·枣庄中考节选)如图所示是简化的智能灯电路原
理图。灯L标有“12 V 3 W”字样，当滑动变阻器的滑片P 在最左端a时，灯L正常发光。若电源电压不变，不考虑温度
对灯丝电阻的影响，求：
(1)电源电压U；
(2)当滑动变阻器接入电路中的电阻是12 Ω时，灯L消耗的 实际功率。
【答案】解：(1)根据电路图可知，当滑动变阻器的滑片P在 a点时，电路为L的基本电路； 因为灯泡正常发光，所以电源电压U＝U额＝12 V。
测电源的电压，电流表A1测干路电流，电流表A2测L支路的电 流，根据电源的电压可知滑片移动时电压表示数的变化，根 据并联电路中各支路独立工作、互不影响可知，滑片移动时 通过L的电流和实际功率不变，根据滑片的移动可知接入电
路中电阻的变化，根据欧姆定律可知通过R的电流变化，
根据并联电路的电流特点可知干路电流的变化，根据P＝UI
可利用公式W＝UIt计算释放的电能。1 kW·h＝3.6×106 J。
【自主解答】 1.8×1010 5 000
2．(2018·安徽中考)图中R1＝4 Ω，R2＝6 Ω，把它们并 联在U＝3 V的电路中，则R1和R2并联后的总电阻为_2_._4_Ω；
通电30 s，电阻R1消耗的电能为__6_7_._5__J。
时间，根据P＝ 求出该用电器消耗的功率。
W t
【自主解答】 140 3 000 1 000
电能表相关的计算方法
1．(2018·德州中考)小刚早上8：00出门前查看了他家的电
能表示数如图甲所示，然后关闭家中其他用电器，只让电冰
箱工作。下午18：00回家后再次查看电能表，显示的数字如
图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为 __0_._5__kW·h，电冰箱的实际电功率为__5_0__W。
作。将铭牌已模糊的饮水机单独接在该电能表上正常工作 3 min，电能表指示灯闪烁了160次，则饮水机的额定功率 是 W。
【思路点拨】 电能表显示的数字中最后一位是小数，单位 为kW·h，两次示数之差即为本月用的电能；由电能表的参
数可知工作电压和允许工作的最大电流，根据P＝UI求出电
能表允许用电器工作的最大总功率；3 200 imp/(kW·h)表 示每消耗1 kW·h的电能，电能表的指示灯闪烁3 200次，据 此可求出当电能表指示灯闪烁160次消耗的电能，又知工作
闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数
之比为3∶5，则L1、L2的额定功率之比是( A )
A．2∶3
B．3∶2
C．5∶3
D．3∶5
命题角度❸ 额定功率和实际功率 例5如图所示，将两只额定电压相同的小灯泡L1、L2串联在电路 中，闭合开关后，发现灯L1较暗，灯L2较亮，其原因是( ) A．灯L2的电流较小 B．灯L2的电阻较小 C．灯L2的额定功率较小 D．灯L2的额定功率较大
可知电路总功率的变化。 【自主解答】 D
4．如图所示的电路，电源电压保持不变，当闭合开关S，滑
动变阻器的滑片P向左移动时，下列说法正确的是(
)
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变小
C．R两端的电压和消耗的功率都变小
D．电路消耗的总电功率变大
命题角度❷ 比值类计算
命题角度❷ 电能、电功的理解及其相关计算 例2 当天空中空气的湿度很大，两块云之间的电压很高时， 原先不导电的空气就会变成导体，强大的电流可在瞬间通过 天空，形成闪电。某次闪电的放电电流约1×104 A，电压约 1.8×108 V，放电时间约0.01 s，则这次闪电释放的电能约
J，合 kW·h。
【思路点拨】 知道雷电的放电电压、放电电流和放电时间，
例4 如图所示的电路中，电源电压保持不变，当开关S闭
合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率 P1∶P2＝2∶3；当开关S1和S都闭合，甲、乙两表为电压表 时，则两电压表示数之比U甲∶U乙和R1、R2消耗的功率之比 P1′∶P2′分别为( )
A．5∶2 3∶2 C．5∶2 2∶3
B．2∶3 4∶3 D．2∶3 9∶4
