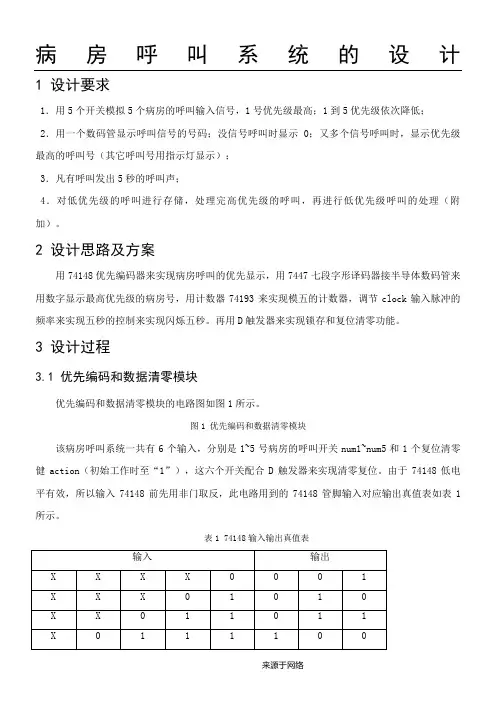

病房呼叫系统的设计
1 设计要求
1．用5个开关模拟5个病房的呼叫输入信号，1号优先级最高；1到5优先级依次降低；
2．用一个数码管显示呼叫信号的；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）；
3．凡有呼叫发出5秒的呼叫声；
4．对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理（附加）。
2 设计思路及方案
用74148优先编码器来实现病房呼叫的优先显示，用7447七段字形译码器接半导体数码管来用数字显示最高优先级的病房号，用计数器74193来实现模五的计数器，调节clock输入脉冲的频率来实现五秒的控制来实现闪烁五秒。再用D触发器来实现锁存和复位清零功能。
3 设计过程
3.1 优先编码和数据清零模块
优先编码和数据清零模块的电路图如图1所示。
图1 优先编码和数据清零模块
该病房呼叫系统一共有6个输入，分别是1~5号病房的呼叫开关
num1~num5和1个复位清零健action（初始工作时至“1”），这六个开关配合D触发器来实现清零复位。由于74148低电平有效，所以输入74148前先用非门取反，此电路用到的74148管脚输入对应输出真值表如表1所示。
表1 74148输入输出真值表
输入输出X X X X 0 0 0 1 X X X 0 1 0 1 0 X X 0 1 1 0 1 1 X 0 1 1 1 1 0 0
0 1 1 1 1 1 0 1
模五计数器电路图如图2所示。
图2 模五计数器电路图
如图先将74193接成模五计数器，当有病房呼叫时CLR为0，计数器计数，当没有病房呼叫时计数器清零，通过调节clock输入脉冲的频率来实现闪烁五秒的控制。
3.3 显示病房号功能
显示病房号功能的电路图如图3所示。
图3 显示病房号的电路图
说明：该模块的输入为74148的输入，通过7447七段字形译码器进译码，将结果输出到半导体数码管进行显示。
3.4 设计总图
设计总图如图4所示。
图4 设计总图
说明：护士将action调节为1，表示工作。当有病人呼叫时，数码管显示优先级高的病房号，所有的指示灯均亮。74193和脉冲输入clock来控制灯闪烁5秒。该设计基本上实现了病房呼叫系统的基本要求。
4 仿真结果
