《土木工程CAD》课件总结

  • 格式：ppt
  • 大小：6.28 MB
  • 文档页数：120

下载文档原格式

  / 120

合集下载

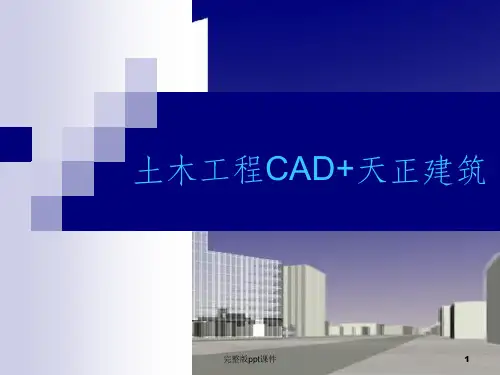

土木工程CAD+天正建筑(第一讲)ppt课件

土木工程CAD+天正建筑(第一讲)ppt课件

完整版ppt课件
28
在AutoCAD2010中完成正五角星的绘制
正五角星边长为500
命令: _line 指定第一点: 指定下一点或 [放弃(U)]: @500,0 指定下一点或 [放弃(U)]: @500<216 指定下一点或 [闭合(C)/放弃(U)]: @500<72 指定下一点或 [闭合(C)/放弃(U)]: @500<288 指定下一点或 [闭合(C)/放弃(U)]: c
土木工程CAD+天正建筑
完整版ppt课件
1
第一章 引 论
1．1 概述
什么是CAD？
CAD (Computer Aided Design)——计算机辅助设计 英文缩写。
完整版ppt课件
2
1．1 概述
CAD的目的和意义
设计工作的特点
创造性工作和重复性工作
CAD技术是要发挥人的创造性、利用计 算机的快速和精确的特点
中单击“关闭”按钮，可以关闭当前图形文件。如果当前图 形没有存盘，系统将弹出AutoCAD警告对话框，询问是否保
存文件。
二、 AutoCAD 2010的文件操作 新建文件 保存文件 打开文件 关闭文件
完整版ppt课件
22
新建文件
选择“文件”|“新建”命令(NEW)，或在“标准”工具栏中单击“新建” 按钮，可以创建新图形文件，此时将打开“选择样板”对话框 。
应用较早、发展最快。现阶段土木工程设计应 用CAD出图已是基本要求。应用于工程规划、设计、 施工管理。
完整版ppt课件
5
1．2 CAD在土木工程中的应用
2．CAD在规划中的应用
规划信息管理系统
用于规划信息的存储、查询和管理。

土木工程CAD技术基础课件02 CAD系统

土木工程CAD技术基础课件02 CAD系统

绘图系统
z 将图形输出在纸或其它介质上，以永久保存。 z 类型
¾ 笔式绘图仪 ¾ 静电式绘图仪 ¾ 激光绘图仪和彩色喷墨绘图仪
硬件选择原则
性能价格比 开放性可移植性升级扩展能力可靠性和可维护性 ¾ 独CP立U于的制运造算厂处商理并能遵力循和国内际、标外准存的容应量用；环境； ¾¾¾¾ 输了随为入解着各、欲应种输购用应出设规用性备模软能的的件；平扩和均大数年，据维硬提修件供率系交、统互故应操障具作率有和以升移及级植供扩界应展面商能； 的¾力¾¾ 图 通维，新形讯护能安显网机在装示络构扩的和及和展系处与能系统理多力统能能种；中与力外继已；部续安设使装备用的的。计接算口机；环境进行交互操 作¾ 满；足设计需求的图形输入、输出设备； ¾¾ 安应装用标软准件的经操过作最系少统的和变流化行，的便支能撑在软较件大；范围内的多 种平台之间移植。
2-3 建筑结构CAD应用系统
建筑结构设计的一般需求
工程数据管理： 资料管理： 可行性分析： 方案评估： 结构分析设计： 施工图设计
存储设计数据、材料规格、标 准构件等。
存储设计规范、参考资料、专
家经验等。
对建设规模、设计方案、社会 经济效益进行可行性分析。
根据安全、耐久、经济的原则 ，对初步设计方案进行评估。
打印设备：
z 输出文本资料。
交互式图形输入设备
交互式图形输入设备用于输入图形数据和各种信息 ，实时修改图形，也是人机对话的工具
键盘 坐标数字化仪：图数转换设备 鼠标器 触摸屏：一种利用摸感新技术制成的屏幕，能对用户手
指在显示器上的接触及运动作出响应的装置。
图形扫描仪：一种自动图形输出装置，能直接把图形和
Server

土建工程CAD1-5章课件(1)

土建工程CAD1-5章课件(1)
建筑电气设计：
国内主要的建筑电气设计软件： EPM、TELEC、理正电气等。
AutoCAD绘图实例——建筑平面图
AutoCAD绘图实例——建筑立面图
第2章
AutoCAD2013中文版简介
2.1 概述ห้องสมุดไป่ตู้
2.1.1 AutoCAD版本变化
AutoCAD的发展
（1）AutoCAD（version）1.0：1982.11正式出版，容量为一张360Kb的软盘，无菜单，命令需要背， 其执行方式类似DOS命令。 （2）AutoCADV1.2：1983.4出版，具备尺寸标注功能。 （3）AutoCADV1.3：1983.8，具备文字对齐及颜色定义功能，图形输出功能。 （4）AutoCADV1.4：1983.10，图形编辑功能加强。 （5）AutoCADV2.0：1984.10，图形绘制及编辑功能增加，如： MSLIDEVSLIDEDXFINDXFOUTVIEWSCRIPT等等。至此，在美国许多工厂和学校都有AutoCAD拷贝。 （6）AutoCADV2.17-V2.18：1985年出版，出现了ScreenMenu，命令不需要背，Autolisp初具雏形， 二张360K软盘。 （7）AutoCADV2.5：1986.7，Autolisp有了系统化语法，使用者可改进和推广，出现了第三开发商 的新兴行业，五张360K软盘。 （8）AutoCADV2.6：1986.11，新增3D功能，AutoCAD已成为美国高校的inquiredcourse。 （9）AutoCADR2.0：1984.11，尽管功能有所增强，但仅仅是一个用于二维绘图的软件。 （10）AutoCADR30：1987.6，增加了三维绘图功能，并第一次增加了AutoLisp汇编语言，提供了二 次开发平台，用户可根据需要进行二次开发，扩充CAD的功能。

《cad施工总结》课件

《cad施工总结》课件

Introduction to CAD in Construction
1 What is CAD?
CAD stands for computer-aided
2 Why is CAD
important in
construction?
3 Historical
development
and trends
design. It's a
CAD tools automate tedious and time-consuming tasks, freeing
building codes and industry standards.
up designers to focus on more
creative and strategic work. This
Exporting Drawings
CAD software also enables users to save drawings and models in different file formats. This can be useful when sharing designs with clients, partners, or contractors who don't have the same software package or version as you.

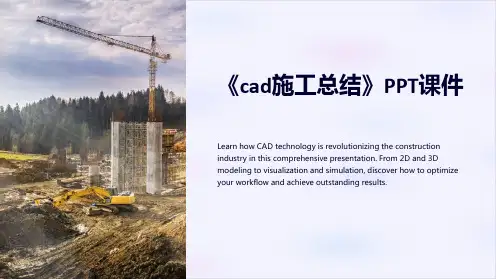

《cad施工总结》PPT课件
Learn how CAD technology is revolutionizing the construction industry in this comprehensive presentation. From 2D and 3D modeling to visualization and simulation, discover how to optimize your workflow and achieve outstanding results.

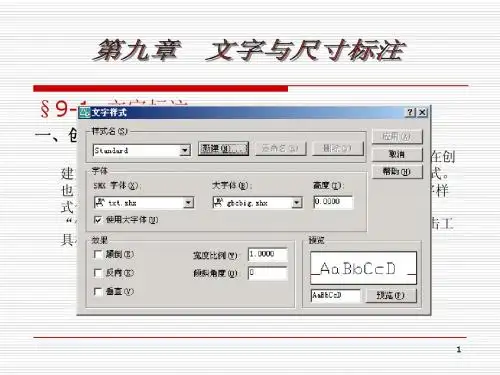

土木工程CAD课件第九章

土木工程CAD课件第九章

11
2.设置直线格式
在“新建标注样式”对话框中，使用“直线”选项卡可以设置尺 寸线、尺寸界线的格式和位置。
3.设置符号和箭头格式
在“新建标注样式”对话框中，使用“符号和箭头”选项卡可以 设置箭头、圆心标记、弧长符号和半径标注折弯的格式与位置 。
4.设置文字格式
在“新建标注样式”对话框中，可以使用“文字”选项卡设置标 注文字的外观、位置和对齐方式 。
4. 连续标注
择“标注”|“连续”命令(DIMCONTINUE)，或在“标注”工具栏 中单击“连续”按钮，可以创建一系列端对端放置的标注，每个连续标注 都从前一个标注的第二个尺寸界线处开始。
A F G H B I
C
E
D
15
四、半径、直径和圆心标注
1.半径标注
选择“标注”|“半径”命令(DIMRADIUS)，或在“标注”工具 栏中单击“半径”按钮，可以标注圆和圆弧的半径。
五、形位公差标注
形位公差在机械图形中极为重要。一方面，如果形位公差不能 完全控制，装配件就不能正确装配；另一方面，过度吻合的形位公 差又会由于额外的制造费用而造成浪费。但在由于在大多数的建筑 图形中，形位公差几乎不存在 ，所以此部分内容略取。
18
19
六、编辑标注对象
在AutoCAD 中，可以对已标注对象的文字、位置及样式等内 容进行修改，而不必删除所标注的尺寸对象再重新进行标注 。
16
四、角度标注与其他类型的标注
1.角度标注
选择“标注”|“角度”命令(DIMANGULAR)，或在“标注”工 具栏中单击“角度”按钮，都可以测量圆和圆弧的角度、两条直线 间的角度，或者三点间的角度 。
2.引线标注
选择“标注”|“引线”命令(QLEADER)，或在“标注”工具栏 中单击“快速引线”按钮，都可以创建引线和注释，而且引线和注 释可以有多种格式 。

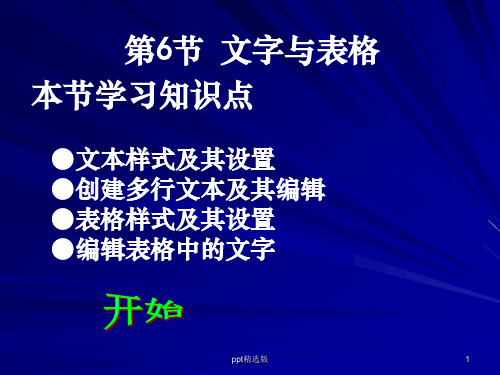

土木工程CAD06ppt课件

土木工程CAD06ppt课件
⑶ 【列和行设置】区 指定列和行的数目以及列宽与行高
ppt精选版
20
6.4.2 表格文字编辑
如果需要对加入图形的表格进行文字编辑， 操作方法如下：
在命令行的【命令：】提示下输入 【tabledit】按Enter键后选定表和一个或多个 单元后，右击并选择快捷菜单上的【编辑单元 文字】命令，如图6-11所示。
在标准工具栏上单击【绘图】上的【表格】按钮或在命令行的【命 令：】提示下输入【table】按Enter键。
执行【table】命令后，AutoCAD将打开【插入表格】对话框，如图610所示。
图6-10 【插入表格】对话框
ppt精选版
19
⑴ 【表格样式设置】区 可以在【表格样式名称】下拉列表框中选择一种表格样式，也可以
图6-4 多行文字编辑器
⑵ 对正(J) 确定所标注文本的对齐方式。选取此选项。
ppt精选版
10
⑶ 行距(L) 确定多行文本的行间距，这里所说的行间距是指相邻两文本行的
基线之间的垂直距离。选择此选项，AutoCAD提示： 输入行距类型【至少(A)／精确(E)】<至少(A)>：
在此提示下有两种方式确定行间距，【至少】方式和【精确】方 式：
ppt精选版
图6-11 快捷菜单
21
6.4.2 表格文字编辑
⑴ 设置表格样式。选择【格式】|【表格样式】命令，打开【表格 样式】对话框，如图6-12所示。
图6-12 【表格样式】对话框
ppt精选版
22
6.4.2 表格文字编辑
⑵ 单击【修改】按钮，打开【修改表格样式】对话框，如图6-13所示。
图6-13 【修改表格样式】对话框
ppt精选版
9
⑴ 指定对角点 直接在屏幕上选取一个点作为矩形框的第二个角点，AutoCAD以这

土木工程CAD课件第十一章

编辑直线和多段线
CAD提供了丰富的编辑工具，如修剪、延伸、偏移等，用于修改直线和多段线的形状和属性。
圆与圆弧
圆的绘制
用户可以通过指定圆心和半径来绘制圆，也可以使用三点定位或两点 加半径的方式来创建。CAD还提供了多种圆的修饰和编辑工具。
圆弧的绘制
圆弧是圆的一部分，可以通过指定起点、终点和圆心或半 径来绘制。用户还可以创建具有特定角度或长度的圆弧。
打印设置及
打印设备选择
根据实际需要，选择合适的打印机或绘图仪，并设置相应的打印参数。
打印样式设置
针对不同的图层和对象，设置相应的打印样式，包括颜色、线型、线宽等。
打印区域选择
根据实际需要，选择打印整个图形或指定区域。
打印输出
预览打印效果，确认无误后进行打印输出。
图纸集管理器使用
创建图纸集
根据需要创建新的图纸集，并设置相应的属 性和参数。
土木工程施工图设计
建筑施工图设计
利用CAD软件绘制建筑施工图，详细表达建筑物的构 造和细部做法，为施工提供准确的图纸依据。
结构施工图设计
通过CAD软件绘制结构施工图，明确表达结构构件的 布置、连接和构造要求。
设备施工图设计
运用CAD软件绘制设备施工图，包括给排水、电气、 暖通等专业的设计和布置。
03
图块属性
CAD允许为图块添加属性，如文 本、数值等，以便在插入图块时 自动填写相关信息。属性可以通 过属性定义对话框进行设置。
外部参照的引入和管理
外部参照的概念
外部参照是指将其他CAD文 件作为参照引入到当前文件 中，实现不同文件之间的协
同设计和数据共享。
引入外部参照
在CAD中，可以通过“插入 ”菜单中的“外部参照”命 令引入外部参照。引入时需 要指定参照文件的路径、名

土木工程CAD制图概述教学课件


土木工程CAD绘图实 战
通过实际案例演示如何应用土 木工程CAD软件进行绘图，展示 实战技巧和注意事项。
CAD图形编辑与图形处理
1 CAD图形处理基础
介绍CAD中常用的图形处 理技术，如放缩、旋转和 裁剪。
2 CAD图形编辑常用工
具
讲解CAD中常用的图形编 辑工具，如移动、复制和 删除。
3 CAD图形处理实例
CAD常用工具及其应用
探讨CAD中常用的工具，如 绘图工具、编辑工具和标注 工具的使用方法。
CAD绘图管理
介绍CAD绘图中的管理技巧， 包括图层管理和文件管理。
土木工程CAD制图
土木工程CAD制图的 基本概念
解析土木工程CAD制图的定义、 要素和技术要求。
土木工程CAD绘图流 程
详细讲解土木工程CAD绘图的步 骤和流程，包括调查设计、制 图设计和审核。

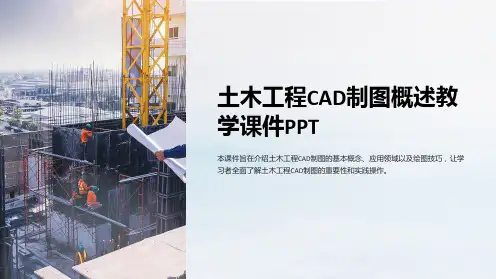

土木工程CAD制图概述教 学课件PPT
本课件旨在介绍土木工程CAD制图的基本概念、应用领域以及绘图技巧，让学 习者全面了解土木工程CAD制图的重要性和实践操作。
CAD基本概念
• CAD定义及发展历程 • CAD分类 • CAD应用领域
CAD制图基础
绘图界面及基本操作
介绍CAD绘图界面的主要组 成部分和基本操作技巧。
土木工程CAD与GIS的配合应用
说明土木工程CAD与地理信息系统（GIS） 的结合应用，探讨在土木工程规划中的 作用。
结束语
1 CAD制图的意义和发展趋势
总结CAD制图在土木工程中的重要性，并展望其未来的发展趋势。
2 课程总结
回顾本课程的内容和重点，总结学习成果和未来用场景，展示图形 处理的实际操作。
CAD制图中的配合应用

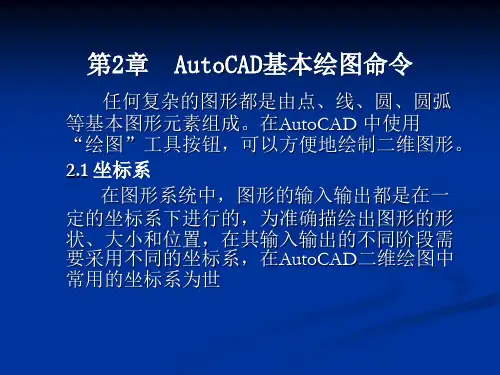

《土木工程CAD(第2版)》教学课件 第2章Autocad基本绘图命令


界坐标系（World Coordinate System，缩写为 WCS）。用户坐标系（UCS）是由用户创建的 以笛卡尔坐标系为基础的坐标系。新建图形中， 未经修改过的默认的用户坐标系（UCS）与世 界坐标系（WCS）重合。从坐标系的种类来说， 主要分为笛卡尔坐标和极坐标。
1． 直角坐标系
直角坐标系是绘制工程图中最常用的基本
二维空间常用坐标输入方法如下：
绝对直角坐标：相对于原点(0，0)的X、Y坐 标，标之间用逗号隔开,如（5，5）。 相对直角坐标：相对于前一点的坐标增量△X、 △Y，在坐标前面加@。如@△X，△Y。 相对极坐标：相对于前一点的距离和角度 (L,)，距离和角度之间用"<"隔开。如@L<。 如图2-1所示，A点的绝对坐标为10,20, B点对 于A点的相对坐标为@30，0 , C点对于B点的 相对极坐标为@10<150。
2.2 数据的输入方式
在AutoCAD中绘图或编辑图形时，系统常 提示用户输入一个点。根据绘图时情况不 同，点分为起始点、基点、位移点、中心 点和终点等，并且有时要求用户精确输入 一个特殊位置点。
1．用键盘输入点坐标
用键盘输入坐标时可分为绝对坐标和 相对坐标，也可分为绝对直角坐标、相对 直角坐标、相对极坐标。
2.5.2 内接圆方式
1．输入命令 菜单栏：选择“常用”→“绘图”→“正多边形”命令 工具栏：单击“正多边形”按钮
命令行：POLYGON命令 2．命令操作
2
3
2
3
1
图2-2画直线
1
图2-3 用“C”封闭画直线
若在最后一次出现提示行，“指定下一
点或[闭合(C)/放弃(U)]：”时，选择“C” 项，则图形首尾封闭并结束命令，效果如图 2-3所示。

土木工程CAD制图概述教学课件PPT


1.3.6 关闭图形文件
1．在命令行中输入close。 2. 选择【文件】菜单，单击【关闭】菜单命令。 3. 绘图窗口右上角的“关闭”。 4. 退出AutoCAD。
1.4图形界限和单位设置

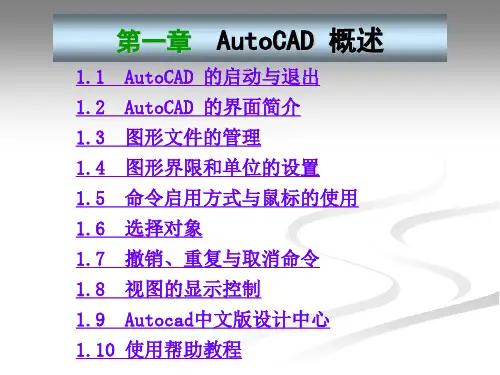

第一章 AutoCAD 概述
1.1 AutoCAD 的启动与退出 1.2 AutoCAD 的界面简介 1.3 图形文件的管理 1.4 图形界限和单位的设置 1.5 命令启用方式与鼠标的使用 1.6 选择对象 1.7 撤销、重复与取消命令 1.8 视图的显示控制 1.9 Autocad中文版设计中心 1.10 使用帮助教程
【打开图形】 【从草图开始】 【使用样板】 【使用向导】
【打开图形】选项卡
【打开文件】： 从最近使用过的图形文件列表中选择文件； 也可单击【浏览】按钮，打开未列出的图形文件；
【从草图开始】选项卡
选择“英制”或“公制”测量单位。 我国实行“公制”的测量制式。
【使用样板】选项卡
样板图文件为.dwt文件。 用户可以选择已有的样板文件； 也可以根据需要创建自己的样板文件；
1．菜单栏中的【文件】|【保存】命令。 2．【标准】工具栏中的保存命令按钮。 3．在命令行中输入SAVE或qsave。 4．按快捷键Ctrl+S。 文件已命名：则自动保存； 文件未命名：第一次进行保存，弹出【图形另存为】对 话框。可选择保存目录，选择文件的类型和版本格式， 输入文件名，单击【保存】。
3.工具栏 命令形象直观地以图标的形式表示，光标在图标上稍停， 则显示相应的工具提示，状态栏中，显示对应的命令名。 右下角带有小黑三角形的按钮：具有下拉的图标工具栏
4．绘图窗口 屏幕中间的整个黑色区域，也称为工作区域。可以按照图 形的实际尺寸在绘图区内绘制各种图形。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

AutoCAD绘图实例——三维钢结构模型图
土木工建程筑CCAADD
土木工建程筑CCAADD
天正建筑——基于AutoCAD平台的全中文建筑设计软件
天正公司从1994年开始就在AutoCAD图形平台开发了一系列建 筑、暖通、电气等专业软件，这些软件特别是建筑软件，在全国范 围内取得了极大的成功。
道路与桥梁工程计算机绘图 人民交通出版社 2004
网络资源：
1. / 晓东CAD设计家园 2. / 中华钢结构论坛
软件配置：
Win2000/WinXP… + AutoCAD 2004/2005/2006…
土木工建程筑CCAADD
模型空间与图纸空间的概念与区别
ቤተ መጻሕፍቲ ባይዱ
1.6 标准功能键
F1 打开帮助窗口 F2 在文本窗口与图形窗口之间切换 F3 打开/关闭 对象捕捉 F4 数字化仪状态切换 F5 切换各等轴测面 F6 打开/关闭 坐标显示 F7 打开/关闭 栅格显示 F8 打开/关闭 正交状态 F9 打开/关闭 点网捕捉状态 F10 打开/关闭 极轴开关 F11 打开/关闭 对象捕捉追踪
AutoCAD —— 全球应用最广的通用CAD软件
AutoCAD绘图实例——建筑平面图
土木工建程筑CCAADD
AutoCAD绘图实例——建筑立面图
土木工建程筑CCAADD
AutoCAD绘图实例——结构施工图
土木工建程筑CCAADD
AutoCAD绘图实例——三维零件图
土木工建程筑CCAADD
至今近十年来，天正建筑软件版本不断推陈出新，受到中国建筑 设计师的厚爱，在中国大陆的建筑设计领域，天正建筑软件的影响 力可以说无所不在，天正建筑软件已成为全国建筑设计CAD事实上 的行业标准。
应用天正建筑软件，在进行建筑设计时，比单纯仅使用 AutoCAD要高效得多。
天正建筑用户界面
土木工建程筑CCAADD
绝对坐标与相对坐标、直角坐标与极坐标
坐标输入方法
1. 绝对直角坐标：(x,y,0)
2. 相对直角坐标： (@x,y) @30,40
例： x=30,y=40 例： x=30,y=40
输入 30,40 输入
3. 绝对极坐标："L<α" 例： l=10,θ=30° 输入 10<30
4. 相对极坐标： "@L<α" 例： l=10,θ=30° 输入 @10<30
课程性质： 专业技术课
教学目的： 通过对本课程的学习，能够使学生了解土木工程CAD的基 本概念，熟练掌握AutoCAD软件的基本操作方法，为毕业后从事土木工程 设计及土木工程CAD的应用开发打下必要的基础。
土木工建程筑CCAADD
0.2 教学要求
本课程以掌握土木工程CAD的基本概念、基本操作方法和基 本技能为重点。学完本课程应达到以下基本要求：
1. 通过键盘在命令行直接输入英文命令（无大小写区别） ； 2. 鼠标单击与该命令对应的工具栏按钮； 3. 鼠标单击与该命令对应的下拉菜单命令； 4. 利用屏幕菜单输入（不常用）。 一些命令可用快捷键组合的输入方式实现。
推荐采用的命令输入方法：
1. 最为常用的命令通过键盘输入； 2. 其他命令结合工具按钮和下拉菜单；
土木工程CAD

导言

土木工建程筑CCAADD
0.1 课程简介
课程名称： 土木工程CAD
英文名称： CAD in Civil Engineering
适用对象： 土木工程专业各方向
先修课程： 计算机应用基础、画法几何、工程制图、房屋建筑学、混 凝土结构设计等
土木工建程筑CCAADD
1.1 AutoCAD 2004中文版的运行环境
硬件环境
1. PentiumIII以上的CPU； 2. 128MB以上RAM； 3. 500MB以上硬盘空间； 4. 显示器分辨率至少800X600，推荐1024X768或更高； 5. 键盘、鼠标、光驱、打印机或绘图仪等； 6. 网卡、声卡等；
第1章 AutoCAD入门

本章内容提要
土木工建程筑CCAADD
1.1 AutoCAD 2004中文版的运行环 境 1.2 AutoCAD 2004中文版的用户界面 1.3 AutoCAD 2004命令输入的方法 1.4 图形文件管理命令与绘图基本过程 1.5 坐标系和坐标输入方法 1.6 标准功能键 1.7 几个简单命令的学习 1.8 简单图形的绘制
1. 熟练掌握计算机辅助绘图软件AutoCAD二维绘图的各项主 要功能和基本操作方法，能使用该软件绘制出符合国家标准的 土木工程图纸。
2. 初步掌握AutoCAD三维绘图的基本命令和操作过程，能 绘出简单的三维图形。
0.3 学习方法
土木工建程筑CCAADD
课堂学习：认真听讲，注重领会 课下学习：上机实践，勤学多练 参考书目：
软件环境
Windows98/2000/XP操作系统。
土木工建程筑CCAADD
1.2 AutoCAD 2004中文版的用户界面
标题栏 下拉菜单 工具栏 绘图区 命令行 状态栏
土木工建程筑CCAADD
1.3 AutoCAD 2004命令输入的方法
对于绝大多数的AutoCAD常用命令，可采用以下四种方法进行 输入：
绘制好的图形文件应保存在预先设定的文件夹内，以便于文件管 理。应培养良好的工程文件管理习惯。
绘图的基本过程： 新建图形文件——设置环境——绘图——编辑修改——保存退出。
土木工建程筑CCAADD
1.5 坐标系和坐标输入方法
AutoCAD的绘图区是一个无限大的二维平面，一般情况下采用 绝对直角坐标系输入，z=0，即二维图形均绘制在 xoy 平面上。
可通过编辑文件acad.pgp修改命令的简写：
下拉菜单“工具”——“自定义”——“编辑自定义文件”—— acad.pgp
土木工建程筑CCAADD
1.4 图形文件管理命令与绘图基本过程
图形文件管理命令：
新建文件：
NEW
打开文件：
OPEN
关闭文件：
CLOSE
退出AutoCAD： EXIT、QUIT
