ZY GPS模块技术文档

  • 格式：pdf
  • 大小：628.13 KB
  • 文档页数：19

规格承认书SPECIFICATION FOR APPROV AL客户名称： 我司料号：贵司料号：承认签章正原承认客户承认批准 审核设计批准 审核设计拟制Prepared by ：审核Checked by ： 批准Approved by ：中国浙江省嘉兴市塘汇工业区正原路1号 No.1ZhengyuanRoad,TanghuiIndustrialZone,J iaxing,Zhejiang,ChinaREV .1.0日期Formed On ：2009-4-22DOCUMENTNameZYM-GM18P1ZYM-GM18GPS 模块拟制Prepared by ：审核Checked by ：批准Approved by ：中国浙江省嘉兴市塘汇工业区正原路1号No.1 Zhengyuan Road,Tanghui Industrial Zone,Jiaxing,Zhejiang,ChinaREV .1.0Formed On ：2009-4-22DOCUMENTNameZYM-GM18P2目录1.产品介绍 .............................................................................................42.注意事项 ................................................................................................42.1 概述 ............................................................................................. 42.2 静电放电 (ESD)........................................................................... 53.主要特性............................................................................................. 54.技术规范................................................................................................ 54.1 电气特性.......................................................................................... 54.2 TCXO................................................................................................ 64.3 SiRFXtrac高敏感软件........................................................................... 64.4 环境特性.......................................................................................... 74.5 物理特性..........................................................................................75.外形尺寸.............................................................................................75.1 GM18外形：(mm)....................................................................................75.2 引脚排列图.......................................................................................85.3引脚分配.............................................................................................85.4 PCB设计建议：(mm).............................................................................. 106.模块测试...................................................................................................117.附录 A 软件协议....................................................................................138.附录 B 坐标系和出厂初始值...................................................................18B.1 坐标系..........................................................................................18B.2 出厂默认参数....................................................................................18B.3 订购须知..........................................................................................189.附录 C 缩写词汇对照表 (19)拟制Prepared by ：审核Checked by ： 批准Approved by ：中国浙江省嘉兴市塘汇工业区正原路1号No.1 Zhengyuan Road, Jiaxing,Zhejiang.REV .1.0Formed On ：2009-4-22DOCUMENTNameZYM-GM18P31. 产品介绍ZYM- GM18是高性能,低功耗，小尺寸并且非常容易整合的GPS模块，是为OEM模块的广泛应用而设计的。

此GPS模块一次性追踪20颗人造卫星,具有快速收星和每秒更新一次定位数据的能力。

ZYM- GM18模块非常适合专门从事于智能电话，PDA，AVL系统和其他的手持设备整合和手持无线定位服务的客户。

ZYM- GM18是一款带有TCXO设计的高性能产品,兼容所有SiRF软件方案,包括SiRFXtrac高灵敏度软件和SiRFLoc多模式的A-GPS软件。

GM18设计采用最新的表面粘贴技术和高水准电路整合技术,达到了同时将体积和功耗需求减少到最小的最佳表现。

模块的这种硬件能力再结合上软件的智能使它更容易的被整合和利用在各种导航系统和产品上。

应用系统与模块的通信是通过UART和CPU的通信来实现的。

ZYM- GM18模块的电气构架如下图所示:2. 注意事项--非常重要!本章包含了GPS接收器的安全和可靠使用的重要数据。

在开始使用GPS接收器之前请仔细地阅读本章。

2.1 概述全球定位系统使用人造卫星导航,是一个有全新观念的导航。

GPS已经建立在许多领域,比如,在民航或远洋运输中。

它正在深入影响着我们的日常生活。

全球定位系统是被美国政府操控的, 同时它也是对系统准确性和系统维护进行负责的唯一机构。

该系统也在不断的被改良和做必要的修正，这样可以不断提高GPS的准确性。

拟制Prepared by：审核Checked by ：批准Approved by：中国浙江省嘉兴市塘汇工业区正原路1号No.1 Zhengyuan Road,Tanghui IndustrialZone,Jiaxing,Zhejiang,ChinaREV.1.0 Formed On：2009-4-22 DOCUMENTName ZYM-GM18P42.2 静电放电(ESD)ZYM- GM18 GPS接收器含有对静电极端敏感的器件，下面是预防静电放电(ESD)的建议：- 佩戴保护性的外套。

- 在ESD防护工作区域中安装ESD处理装置。

- 用ESD屏蔽盒包装运输。

- 监控并测试所有的 ESD 保护仪器。

- ZYM- GM18 GPS接收器对ESD极端的敏感，请注意对待！3. 主要特性1 、使用高性能的SiRFstarIII 芯片。

2 、平均的冷启时间在＜48 秒。

3 、低功耗。

4 、20通道“全视野”追踪卫星,提供更准确的定位数据。

5 、内嵌ARM7TDMI 处理器，可植入客户自定义的应用程序。

6 、内置4Mb SRAM。

7 、内置维持±0.5ppm 温度稳定性的温度补偿晶振(TCXO)；8 、18.0x21.0x7.1mm的小型化设计，能更容易的将它整合到手持装置中。

9 、使用 SiRFXTrac 软件能够追踪极低水平的GPS信号，可达16dBHz。

10 、包含RTCM SC-104 DGPS 和 WAAS/EGNOS 解调器。

4. 技术规范4.1. 电气特性4.1.1 一般指标1) 频率： L1,1575.42 MHZ。

2) C/A码： 1.023 MHZ chip rate。

3) 通道： 204.1.2 定位精度(OPEN SKY)1) 位置：10米,2D RMS 。

2) 7米 2D RMS,WAAS修正。

3) 1-5米,DGPS修正。

4) 时间:1个微秒/同步GPS时间。

4.1.3 坐标系1) 默认：WGS-84 。

4.1.4 捕获率(OPEN SKY，静止)1) 重捕时间 ：0.1 秒,平均。

2) 热启动： 1 秒,平均。

3) 温启动： 38 秒,平均。

拟制Prepared by：审核Checked by ：批准Approved by：中国浙江省嘉兴市塘汇工业区正原路1号No.1 Zhengyuan Road,Tanghui IndustrialZone,Jiaxing,Zhejiang,ChinaREV.1.0 Formed On：2009-4-22 DOCUMENTName ZYM-GM18P54) 冷启动： 48 秒,平均。

合集下载

gps模块参数

gps模块参数

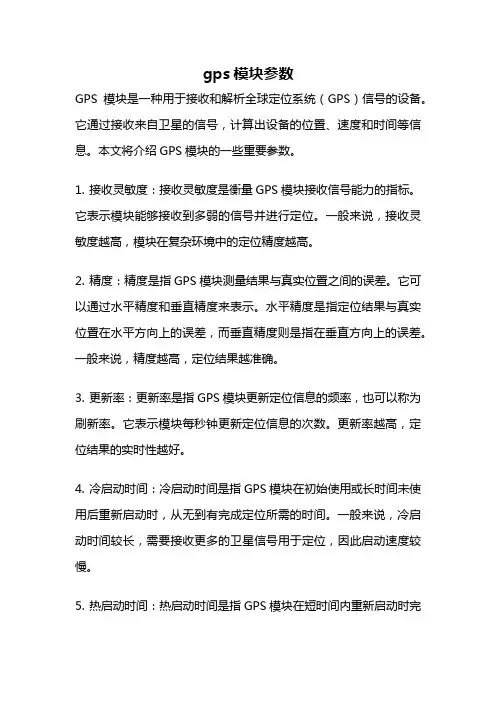

gps模块参数GPS模块是一种用于接收和解析全球定位系统（GPS）信号的设备。

它通过接收来自卫星的信号，计算出设备的位置、速度和时间等信息。

本文将介绍GPS模块的一些重要参数。

1. 接收灵敏度：接收灵敏度是衡量GPS模块接收信号能力的指标。

它表示模块能够接收到多弱的信号并进行定位。

一般来说，接收灵敏度越高，模块在复杂环境中的定位精度越高。

2. 精度：精度是指GPS模块测量结果与真实位置之间的误差。

它可以通过水平精度和垂直精度来表示。

水平精度是指定位结果与真实位置在水平方向上的误差，而垂直精度则是指在垂直方向上的误差。

一般来说，精度越高，定位结果越准确。

3. 更新率：更新率是指GPS模块更新定位信息的频率，也可以称为刷新率。

它表示模块每秒钟更新定位信息的次数。

更新率越高，定位结果的实时性越好。

4. 冷启动时间：冷启动时间是指GPS模块在初始使用或长时间未使用后重新启动时，从无到有完成定位所需的时间。

一般来说，冷启动时间较长，需要接收更多的卫星信号用于定位，因此启动速度较慢。

5. 热启动时间：热启动时间是指GPS模块在短时间内重新启动时完成定位所需的时间。

相比于冷启动，热启动时间较短，因为模块已经知道上一次的定位信息，只需要接收一些新的卫星信号进行更新即可。

6. 工作电压：工作电压是指GPS模块正常工作所需的电压范围。

一般来说，工作电压越宽，模块在不同设备中的兼容性越好。

7. 电流消耗：电流消耗是指GPS模块在工作时所消耗的电流。

电流消耗越低，模块在电池供电设备中的使用时间越长。

8. 天线类型：天线类型是指GPS模块用于接收卫星信号的天线类型。

常见的天线类型包括陶瓷天线、贴片天线等。

不同的天线类型对接收信号的效果有影响。

9. 接口类型：接口类型是指GPS模块与其他设备之间的通信接口类型。

常见的接口类型包括UART、USB等。

接口类型的选择应根据具体的应用场景和设备要求来决定。

10. 支持卫星系统：支持卫星系统是指GPS模块能够接收和解析的卫星系统。

GPS模块使用介绍说明

GPS模块使用介绍说明

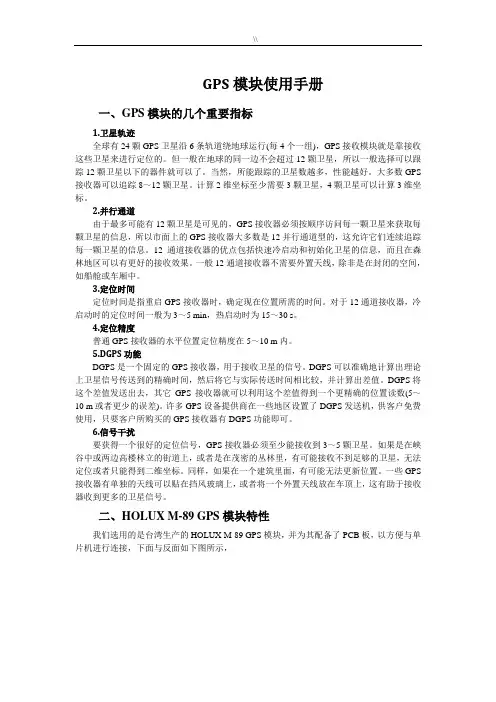

GPS模块使用手册一、GPS模块的几个重要指标1.卫星轨迹全球有24颗GPS卫星沿6条轨道绕地球运行(每4个一组)，GPS接收模块就是靠接收这些卫星来进行定位的。
