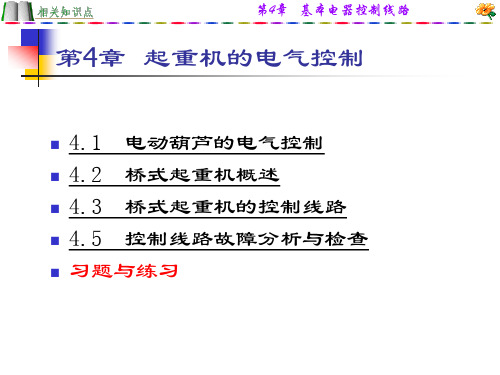

_第4章_桥式起重机电气控制

起重机电气控制设计说明书专业题目桥式起重机电气控制设计姓名班级指导教师1.题目:起重量/跨度桥式起重机电器控制设计2.设计内容通过对桥式起重机的学习，按实际要求对起重机各机构电气控制进行设计，培养学生用所学理论知识解决实际问题的能力。

3.设计要求1）设计计算说明书1份2）桥式起重机总电路原理图1张，各机构控制图在说明书上体现.课程设计题目及原始数据：说明：1.大车运行机构的工作级别与起升机构相同，选M5，小车运行机构的工作级别为M5；2.表中所列速度要求，在计算后所得的实际数值可允许有15%的偏差.8T桥式起重机电气控制设计摘要桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。

桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。

桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。

桥式起重机可分为普通桥式起重机、简易粱桥式起重机和冶金专用桥式起重机三种。

普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。

起重小车又由起升机构、小车运行机构和小车架三部分组成。

起升机构包括电动机、制动器、减速器、卷筒和滑轮组。

电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。

本文重点研究起重机的控制，通过使用串电阻的调速方法已实现对电机的控制，从而控制起重机。

关键词：起重小车;电动机；串电阻调速目录1．起重机控制系统方案选择…………………………………………2．电机容量选择及调速电阻器计算…………………………………2.1电机容量选择……………………………………………………2.1.1提升机构电机容量选择……………………………………2.1.2大车行走机构电机容量选择………………………………2.1.3 小车行走机构电机容量选择……………………………2.2调速电阻器计算…………………………………………………2.2.1起升机构调速电阻计算…………………………………2.2.2大车行走机构调速电阻器计算……………………………2.2.3小车行走机构调速电阻器计算……………………………3．起升机构控制系统………………………………………………………3.1控制系统组成………………………………………………………3.2起升机构控制电路图……………………………………………3.3起升机构的工作原理……………………………………………3.4系统的保护…………………………………………………4. 大车运行机构控制系统设计………………………………………4.1控制系统组成…………………………………………………4.2大车机构控制电路图………………………………………………5．小车运行机构控制系统设计……………………………………5.1控制系统组成……………………………………………………5.2小车机构控制电路图………………………………………………主钩以外的其他机构机构的工作原理图…………………………结论………………………………………………………………………参考文献………………………………………………………………1.起重机控制系统方案选择三相异步电动机的工作原理:当向三相定子绕组中通过入对称的三相交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。

275T/50橋式起重機電氣控制設計摘要橋式起重機是橋架在高架軌道上運行的一種橋架型起重機，又稱天車。

橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作範圍，就可以充分利用橋架下麵的空間吊運物料，不受地面設備的阻礙。

橋式起重機廣泛地應用在室內外倉庫、廠房、碼頭和露天貯料場等處。

橋式起重機可分為普通橋式起重機、簡易粱橋式起重機和冶金專用橋式起重機三種。

普通橋式起重機一般由起重小車、橋架運行機構、橋架金屬結構組成。

起重小車又由起升機構、小車運行機構和小車架三部分組成。

起升機構包括電動機、制動器、減速器、捲筒和滑輪組。

電動機通過減速器，帶動捲筒轉動，使鋼絲繩繞上捲筒或從捲筒放下，以升降重物。

本文重點研究起重機的控制，通過使用串電阻的調速方法已實現對電機的控制，從而控制起重機。

關鍵字：起重小車;電動機；串電阻調速275T/50 bridge crane electrical control designABSTRACTBridge crane is a bridge in an elevated running track as a bridge-type crane, also known as Crane。

Bridge crane installed in the bridge along the track on both sides of the elevated vertical run，Lifting trolley along the bridge on the laying of the track in the horizontal run, which constitute the scope of work of a rectangle, you can take full advantage of the space bridge was being lifted the following materials, the hindered from ground equipment.Bridge crane widely used in indoor and outdoor warehouses, factories, docks and outdoor storage yard, etc.Bridge crane bridge crane can be divided into ordinary, simple beam bridge crane and metallurgical three special bridge crane.Lifting bodies, including the motor, brake, reducer, drum and pulle y blocks。

桥式起重机电气控制线路运行介绍
1.主控制电路：
主控制电路是控制起重机主梁上电动机运行的关键电路。

它通常包括控制主电动机的起动、制动、正反转等功能。

起动电路通过起动接触器将电动机与电源连接，使电动机转动起来。

制动电路通过制动接触器将电动机与电源断开，使电动机停止转动。

正反转电路通过正反转接触器控制电动机正反转运动，实现起重机的前进和后退。

2.限位保护电路：
限位保护电路是用来保护起重机行走机构的电路。

它通常包括起重机左右行走限位、前后行走限位等功能。

当起重机的行走到达限位位置时，限位保护电路会自动切断电动机电源，停止起重机的行走，以保护机械结构的安全。

3.紧急停止电路：
紧急停止电路是在紧急情况下，迅速切断电动机电源，停止起重机运行的电路。

一般情况下，紧急停止按钮会放置在机械操作员容易触及到的位置，如操作台、控制箱等处。

当发生紧急情况时，操作员可以按下紧急停止按钮，即可使起重机立即停止运行，确保操作人员的安全。

4.着陆线控制电路：
着陆线控制电路是用来控制起重机的货物吊取和放下的电路。

它通常包括启动按钮、停止按钮、上升按钮、下降按钮等功能。

通过按下相应的按钮，操作员可以控制货物的运动，完成起重任务。

以上是桥式起重机电气控制线路运行的简要介绍。

桥式起重机的电气控制线路具有复杂性和安全性要求高的特点，要求电路设计合理、可靠，并符合相关的安全标准。

对于操作人员来说，熟悉电气控制线路的原理和工作方式，掌握正确的操作方法，能够保证起重机安全、高效地运行。

桥式起重机的电气控制系统和设备随着工业技术的不断发展，越来越多的机器开始出现在生产过程中。

这些机器可以大大提高生产效率，让生产过程更加轻松快捷。

其中，桥式起重机就是一种非常常见且重要的机器，它在货物的搬运和物流方面有着非常重要的作用。

而这些机器的电气控制系统和设备则是桥式起重机能够安全、高效工作的重要保障。

电气控制系统是桥式起重机中最重要的部分之一，它控制着起重机的电机、轮组和其他机械部件的运行。

这个系统一般由电动机、电缆、开关和控制器等元件组成。

当机器开始工作时，电气控制系统会通过电源将电流传递到起重机的各个部件中，控制起重机向前、向后、上升、下降和旋转等动作。

这样，起重机可以根据需要在不同的位置和方向进行操作。

在桥式起重机的电气控制系统中，控制器起着非常关键的作用。

控制器通常是一个具有逻辑和计算功能的设备，可以实现对机器的自动控制。

它会检测起重机的传感器和反馈信号，根据这些信号来调整机器的运行状态。

控制器可以帮助桥式起重机在不同的工作环境下确保安全和高效的运行。

例如，当起重机在安装和拆卸重物时，它根据传感器的反馈信号会调整机器的运行状态，保证工人的安全。

此外，在桥式起重机的电气控制系统中还有许多其他的装置和设备。

例如，电缆杆、变频器和限位器等。

这些设备都可以帮助机器的运行更加平稳和安全。

例如，电缆杆可以把电缆固定在起重机的轮组上，防止电缆被轮子卷起来。

变频器可以使电机的运行更加准确和稳定，避免因为电机转速波动而影响机器性能。

限位器可以帮助机器在起重过程中达到最高或最低的位置，避免产生不必要的风险。

总体来看，桥式起重机的电气控制系统和设备是保证整个起重机能够正常运行和安全操作的重要组成部分。

在日常维护和保养过程中，必须要重视这些设备的检查和维护。

只有这样，才能保证起重机的正常工作，并在生产过程中起到重要的作用。

桥式起重机电气控制要求
1.起升机构的控制要求
(1)空钩能快速升降，轻载的起升速度应大于额定负载时的起升速度，以减少辅助工作时间。

(2)应具有一定的调速范围，普通起重机调速范围为3:1，要求较高的起重机调速范围可达5:1~10:1。

(3)具有适当的低速区，一般在30%额定速度内应分为几挡，以便灵活操作。

(4)起升第一挡的作用是为了消除传动间隙，将钢丝绳张紧，一般称之为预备级。

这一挡的电动机，启动转矩不能过大，以免产生过强的机械冲击，一般在额定转矩的一半以下。

(5)在负载下降时，根据负载的大小，起升电动机可以工作在电动、倒拉制动、回馈制动等工作状态下，以满足对不同下降速度的要求。

(6)为确保设备和人身安全，起重机采用断电制动方式的机械抱闸制动，以避免因停电造成无制动力矩，导致重物自由下落引发事故。

同时，也还要具备电气制动方式，以减小机械抱闸的磨损。

大车小车的运行机构，只要求具有一定的调速范围和分几挡控制。

启动的第一级也应具有消除传动机构间隙的作用。

为了启动平稳和准确停车，要求能实现恒加速和恒减速控制。

停车应采用电气和电磁机械双重制动。

采用电磁铁式制动器，要求电动机通电时，制动电磁铁也通电，闸靴松开，电动机旋转。

当电动机停止工作时，制动电磁铁同时失电，闸
轮紧抱在制动轮上，从而达到断电制动的目的。

桥式起重机点动控制电气回路背景介绍桥式起重机是一种常见的工业起重设备，通常用于在工厂、港口、仓库等场所进行重物的运输和加工。

控制系统是桥式起重机的关键组成部分之一，其中点动控制系统起着重要的作用。

点动控制是指在特定的时间内，起重机可以朝特定的方向进行微调移动，实现工艺上的准确要求。

这种调整需要使用一种特殊的电路，即点动控制电气回路。

在本文中，我们将介绍桥式起重机点动控制电气回路的组成和工作原理。

点动控制电气回路的组成桥式起重机点动控制电气回路主要包括以下几个部分：1.控制电路控制电路是点动控制电气回路最核心的部分。

它负责控制起重机朝特定方向进行微调移动。

其主要组成部分包括接口电磁继电器、控制按钮和电缆等。

2.接口电磁继电器接口电磁继电器是点动控制电气回路中最常用的电气器件之一。

它主要用于闭合和断开控制线路，实现起重机的正反转控制。

同时，它还能够保证起重机在正常使用时不会出现短路和故障。

3.控制按钮控制按钮是起重机点动控制电气回路中最常见的设备之一。

它一般被安装在控制箱或驾驶室中，用于控制起重机的移动方向以及速度等参数。

具体来说，控制按钮通常分为上升、下降、左移、右移等类型。

4.电缆电缆是起重机点动控制电气回路中另一个重要的组成部分。

它主要用于在控制箱和起重机之间传输电信号和控制信号。

电缆的规格和长度根据不同的起重机类型和控制电路的需要而异。

点动控制电气回路的工作原理桥式起重机点动控制电气回路的工作原理可以概括为以下几个步骤：1.启动控制按钮首先，操作员需要使用控制按钮启动点动控制电气回路。

根据需要，他可以选择“上升”、“下降”、“左移”和“右移”等不同类型的按钮。

2.抬起接口电磁继电器当控制按钮被启动后，接口电磁继电器会被抬起。

这会使接口电磁继电器内部的触点闭合，从而向起重机传输电信号和指令。

3.控制起重机移动接口电磁继电器传输的电信号和指令将被起重机接受。

随后，起重机的马达会转动，在旋转的过程中移动物体。

桥式起重机点动控制电气回路
桥式起重机点动控制电气回路
桥式起重机是一种重型机械设备，用于在工业和建筑现场进行大型物体的垂直和水平移动。

在操作时，需要使用点动控制电气回路来实现机器的具体操作。

点动控制是通过控制电算术单元（CPU）来实现的。

在点动控制电路中，电源电路提供电子设备所需的电能，同时还可以限制电气机器的额定功率。

在点动控制过程中，采用的主要设备包括开关、继电器和布线系统。

点动控制电气回路的主要组成部分包括：
1.控制开关：用于开启和关闭电路，从而实现点动操作。

2.控制继电器：充当电路的“开关”，通过电磁作用在其内部产生磁场，使开关闭合或断开，从而控制起重机的运行。

3.功率继电器：用于控制电源电路，以确保电气机器不超出其额定功率。

4.布线系统：将所有电气设备连接到一起，确保电流能够顺利通过整个点动控制电路。

5. 供电系统：提供起重机所需的电源电压、电流和频率等。

在桥式起重机的点动控制电气回路中，控制开关的操作会导致控制继电器和功率继电器发生相应的动作。

控制继电器主要负责在
机器的起动、停止和变速时打开和关闭电路。

功率继电器负责限制电气机器的额定功率，并保护其免受电压波动的影响。

此外，在点动控制电气回路中，还需要使用一系列的保险丝和熔断器，以保障设备的安全和可靠性。

对于任何故障或电路问题，这些安全措施可以确保及时检测并恢复正常运行。

总之，桥式起重机点动控制电气回路是一种关键的电气系统，它可以确保起重机在操作过程中的安全和可靠性。

通过合理设计和正确使用，可以有效提高起重机的生产效率和作业质量。
