24认识多用表_欧姆表

欧姆表什么是欧姆表？欧姆表，又称电阻器，是一种用来测量电阻值的仪器。

它的原理是根据欧姆定律，通过测量电压和电流的关系来计算电阻值。

欧姆表的原理欧姆表的原理基于欧姆定律，欧姆定律表明电阻与电流和电压之间存在线性关系。

根据欧姆定律，电阻（R）等于电压（V）除以电流（I），即 R = V / I。

欧姆表利用这个原理，通过测量待测电阻两端的电压和流经待测电阻的电流来计算出电阻值。

欧姆表通常有多个量程，用户需要根据待测电阻的大小选择合适的量程。

欧姆表的使用方法使用欧姆表进行电阻测量时，需要按照以下步骤进行操作：1.关闭欧姆表的电源开关，选择合适的量程。

2.将欧姆表的红色电缆插入“正”（+)插孔，黑色电缆插入“负”（-）插孔。

3.将红色探针连接到待测电阻的一端，黑色探针连接到待测电阻的另一端。

4.打开电源开关，读取欧姆表上显示的数值，即为待测电阻的电阻值。

欧姆表的注意事项在使用欧姆表时，需要注意以下事项：•在选择量程时，要选择一个比待测电阻稍大一些的量程，以保证测量的准确性。

•测量电阻时，待测电路必须处于断电状态，避免对电路造成损坏或对测量结果产生干扰。

•在测量过程中，要确保探针与待测电阻的接触良好，避免接触不良导致测量误差。

•在使用欧姆表前，要检查其电池电量是否充足，以确保测量的准确性。

•使用完毕后，及时关闭电源开关，以节省电池能量和延长欧姆表的使用寿命。

欧姆表的应用领域欧姆表在电子电路实验、维修和调试中起着重要的作用。

它常被用于测量电阻器的阻值、电路中各个元件的电阻以及电路的连通性等。

此外，欧姆表也可用于检测电池的电量、测量导线的电阻、测试电路板上的焊点连接情况等。

总结欧姆表是一种测量电阻值的重要工具。

它基于欧姆定律的原理，通过测量电压和电流的关系来计算电阻值。

使用欧姆表需要注意选择合适的量程、良好的接触、断电测量等事项。

欧姆表在电子电路实验、维修和调试中有广泛的应用，对于电子技术爱好者和工程师来说，掌握欧姆表的使用方法是非常重要的。

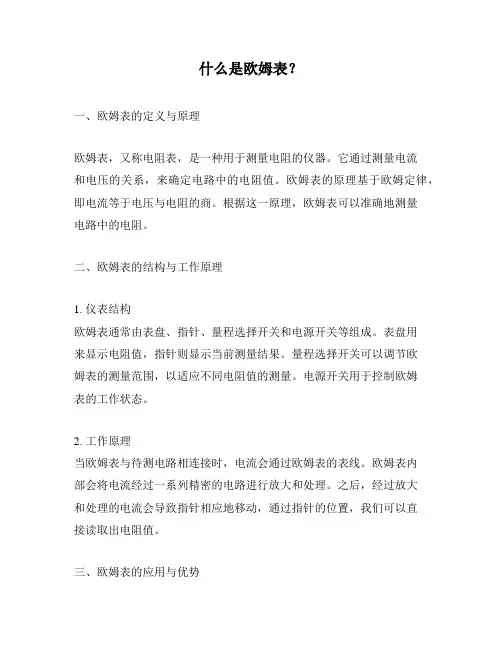

什么是欧姆表？一、欧姆表的定义与原理欧姆表，又称电阻表，是一种用于测量电阻的仪器。

它通过测量电流和电压的关系，来确定电路中的电阻值。

欧姆表的原理基于欧姆定律，即电流等于电压与电阻的商。

根据这一原理，欧姆表可以准确地测量电路中的电阻。

二、欧姆表的结构与工作原理1. 仪表结构欧姆表通常由表盘、指针、量程选择开关和电源开关等组成。

表盘用来显示电阻值，指针则显示当前测量结果。

量程选择开关可以调节欧姆表的测量范围，以适应不同电阻值的测量。

电源开关用于控制欧姆表的工作状态。

2. 工作原理当欧姆表与待测电路相连接时，电流会通过欧姆表的表线。

欧姆表内部会将电流经过一系列精密的电路进行放大和处理。

之后，经过放大和处理的电流会导致指针相应地移动，通过指针的位置，我们可以直接读取出电阻值。

三、欧姆表的应用与优势1. 应用领域欧姆表在电子、电力、通信等领域得到广泛应用。

在实验室和工程中，欧姆表用于电路故障排除和电阻值测量。

在电力系统中，欧姆表被用于判断电线的连接质量和电器设备的工作状态。

在通信领域，欧姆表可以用于测量线路上的信号强度和电阻。

2. 优势欧姆表具有测量范围广、精度高、易于操作等优势。

它可以直接读取电阻值，无需进行复杂的计算，操作简单方便。

另外，欧姆表的测量结果也相对稳定，准确度较高，可以满足各种实际应用需求。

四、使用欧姆表的注意事项1. 正确接线在使用欧姆表进行测量时，需要注意正确接线。

电路中的电流应通过欧姆表的表线，以确保准确的测量结果。

2. 选择合适的量程在测量电阻时，需要选择合适的量程。

如果电阻值超出了欧姆表的量程范围，将会导致测量结果不准确。

3. 防止过载在测量大电阻时，需要注意防止过载。

过高的电阻值会造成电流过小，无法使指针偏转，从而无法得出准确的测量结果。

通过以上介绍，我们对欧姆表的定义、原理、结构与工作原理、应用与优势以及使用注意事项等方面有了初步的了解。

欧姆表作为一种常用的电阻测量仪器，在各个领域中发挥着重要的作用。

多用电表中的“欧姆表”
多用电表中的“欧姆表”
1.在每一次进行所有实验之“前”，需要进行“机械调零”！并且只调这一次。

此“零”是指流经电表的电流为零。

即此时“断路”，外界电阻为无穷大。

2.测量电阻时，在每一次换档之后，都应立即“红黑表笔短接，进行欧姆调零”；和机械调零不同的是机械调零只调零一次，而欧姆调零必须每换一次档就立即调一次。

3.多用电表中的所有电表的表针，其“偏转角度”都是指从左边0刻度线算起！测量电阻时，“偏转角度很小”说明“指示的刻度很大”。

4.“待测电阻阻值”（固定值）=“指示刻度值”*“倍率（即档位）”
故：偏转角度很小时，即指示刻度很大，应换用小倍率档位。

偏转角度很大时，即指示刻度很小，应换用大倍率档位。

总之：要使二者之积保持恒定！
5.多用电表中的旋转按钮在“电压表”、“电流表”都对应的是“量程”。

只有欧姆表对应的是“倍率”。

“量程”是指“能够测量的最大值”。

“倍率”是指“测量的刻度需要再乘以倍率才得到最终电
阻的阻值”。

6.所有实验完成后需要把旋转按钮指向“OFF档”或者“交
流电压最高档”
7.三个电表中欧姆表最特殊，欧姆表内部有“电源”，电压表、电流表没有。

8.三个电表中电流都是从红表笔流入电表内部，从黑表笔流出。

并且正常情况下红表笔都接在正接线柱上。

在欧姆表中，红表笔接内部电源的负极，黑表笔接内部电源的正极。

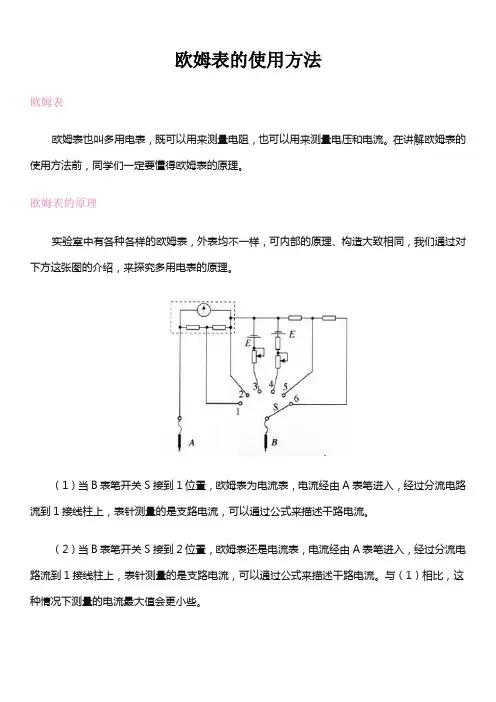

欧姆表的使用方法欧姆表欧姆表也叫多用电表，既可以用来测量电阻，也可以用来测量电压和电流。

在讲解欧姆表的使用方法前，同学们一定要懂得欧姆表的原理。

欧姆表的原理实验室中有各种各样的欧姆表，外表均不一样，可内部的原理、构造大致相同，我们通过对下方这张图的介绍，来探究多用电表的原理。

（1）当B表笔开关S接到1位置，欧姆表为电流表，电流经由A表笔进入，经过分流电路流到1接线柱上，表针测量的是支路电流，可以通过公式来描述干路电流。

（2）当B表笔开关S接到2位置，欧姆表还是电流表，电流经由A表笔进入，经过分流电路流到1接线柱上，表针测量的是支路电流，可以通过公式来描述干路电流。

与（1）相比，这种情况下测量的电流最大值会更小些。

（3）当B表笔开关S接到3位置，欧姆表测量电阻，电源正极出来的电流，经由3（B表笔）进入外电阻，在经过A，借助并联电路流回到电源负极，其中电表位于并联的之路上，表针测量的是支路电流，由于电源电压已知，可以通过函数关系式用电表数据来描述外界所接电阻的大小。

（4）当B表笔开关S接到4位置，同上述（3）只不过电路中多了一个电阻，故测量同一个R时，电表值偏小，所以这种情况是处于相对（3）的低档位。

（5）当B表笔开关S接到5位置，测量的是电压（6）当B表笔开关S接到6位置，同上述（5）只不过测量的电压的量程变大了。

欧姆表表盘的特点欧姆表的刻度特点与电流表和电压表不同，欧姆表有以下几个显著特点：（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端。

（2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系，所以表盘刻度不均匀。

（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程。

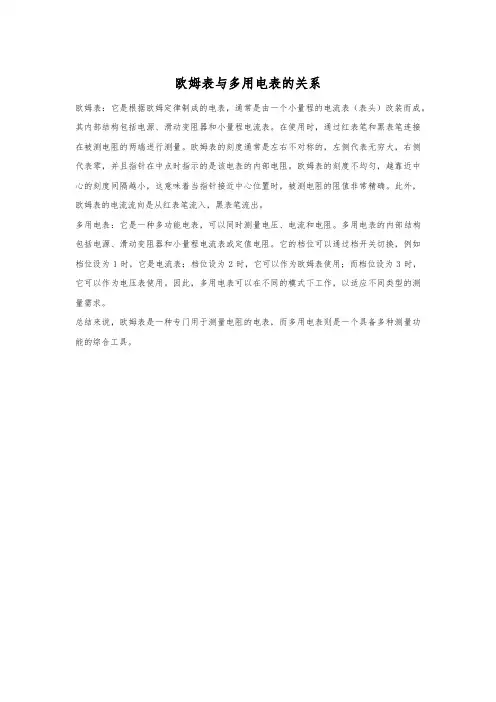

欧姆表与多用电表的关系
欧姆表：它是根据欧姆定律制成的电表，通常是由一个小量程的电流表（表头）改装而成。

其内部结构包括电源、滑动变阻器和小量程电流表。

在使用时，通过红表笔和黑表笔连接在被测电阻的两端进行测量。

欧姆表的刻度通常是左右不对称的，左侧代表无穷大，右侧代表零，并且指针在中点时指示的是该电表的内部电阻。

欧姆表的刻度不均匀，越靠近中心的刻度间隔越小，这意味着当指针接近中心位置时，被测电阻的阻值非常精确。

此外，欧姆表的电流流向是从红表笔流入，黑表笔流出。

多用电表：它是一种多功能电表，可以同时测量电压、电流和电阻。

多用电表的内部结构包括电源、滑动变阻器和小量程电流表或定值电阻。

它的档位可以通过档开关切换，例如档位设为1时，它是电流表；档位设为2时，它可以作为欧姆表使用；而档位设为3时，它可以作为电压表使用。

因此，多用电表可以在不同的模式下工作，以适应不同类型的测量需求。

总结来说，欧姆表是一种专门用于测量电阻的电表，而多用电表则是一个具备多种测量功能的综合工具。

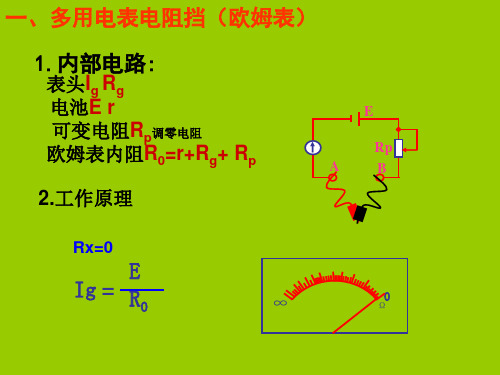

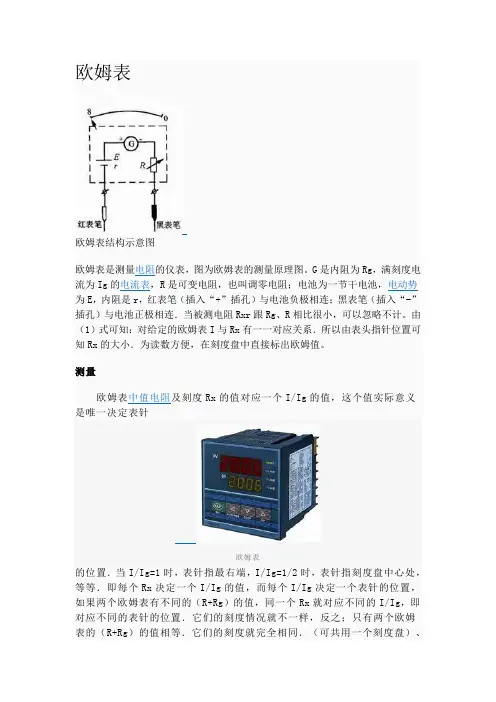

欧姆表欧姆表结构示意图欧姆表是测量电阻的仪表，图为欧姆表的测量原理图。

G是内阻为Rg，满刻度电流为Ig的电流表，R是可变电阻，也叫调零电阻；电池为一节干电池，电动势为E，内阻是r，红表笔（插入“+”插孔）与电池负极相连；黑表笔（插入“-”插孔）与电池正极相连．当被测电阻Rxr跟Rg、R相比很小，可以忽略不计。

由（1）式可知：对给定的欧姆表I与Rx有一一对应关系．所以由表头指针位置可知Rx的大小．为读数方便，在刻度盘中直接标出欧姆值。

测量欧姆表中值电阻及刻度Rx的值对应一个I/Ig的值，这个值实际意义是唯一决定表针欧姆表的位置．当I/Ig=1时，表针指最右端，I/Ig=1/2时，表针指刻度盘中心处，等等．即每个Rx决定一个I/Ig的值，而每个I/Ig决定一个表针的位置，如果两个欧姆表有不同的（R+Rg）的值，同一个Rx就对应不同的I/Ig，即对应不同的表针的位置．它们的刻度情况就不一样，反之；只有两个欧姆表的（R+Rg）的值相等．它们的刻度就完全相同．（可共用一个刻度盘）、欧姆表的（R+Rg）叫它的中值电阻，也就是中值电阻唯一决定了欧姆表的刻度盘．中值电阻一经确定，刻度盘的刻度全盘定局．当Rx的值分别为R 中的2倍、3倍、4倍……时，电流表中的电流I分别为满度电流Ix的1／3、 1／4、 1／5……即电表指针的偏转角度为满刻度时的1／3、1／4、1／5……当Rx的值分别为R中的1／2、1／3、1／4时，电表指针的偏转角度分别为满偏时的2／3、3／4、4／5……所以，欧姆表的表盘的刻度是不均匀的。

编辑本段欧姆表的特点欧姆表的刻度特点与电流表和电压表不同，欧姆表有以下几个显著特点：（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端．（2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系．所以表盘刻度不均匀．（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程．而欧姆表的刻度总是从0→∞Ω．这是否说明所有欧姆表都有相同的刻度？是否欧姆表不存在量程的问题．不是的．下面对这两个问题分别进行分析．(4)电流表和电压表在使用时都需要电路连接（即串联或并联），但欧姆表可以不用连接电路而直接读取其示数。

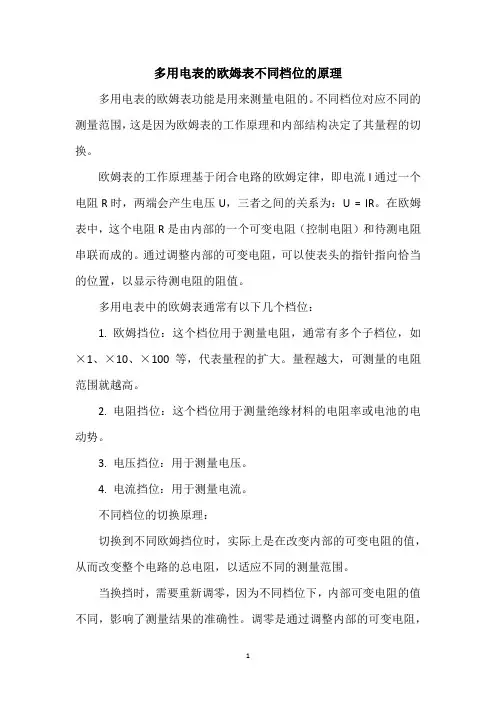

多用电表的欧姆表不同档位的原理
多用电表的欧姆表功能是用来测量电阻的。

不同档位对应不同的测量范围，这是因为欧姆表的工作原理和内部结构决定了其量程的切换。

欧姆表的工作原理基于闭合电路的欧姆定律，即电流I通过一个电阻R时，两端会产生电压U，三者之间的关系为：U = IR。

在欧姆表中，这个电阻R是由内部的一个可变电阻（控制电阻）和待测电阻串联而成的。

通过调整内部的可变电阻，可以使表头的指针指向恰当的位置，以显示待测电阻的阻值。

多用电表中的欧姆表通常有以下几个档位：
1. 欧姆挡位：这个档位用于测量电阻，通常有多个子档位，如×1、×10、×100等，代表量程的扩大。

量程越大，可测量的电阻范围就越高。

2. 电阻挡位：这个档位用于测量绝缘材料的电阻率或电池的电动势。

3. 电压挡位：用于测量电压。

4. 电流挡位：用于测量电流。

不同档位的切换原理：
切换到不同欧姆挡位时，实际上是在改变内部的可变电阻的值，从而改变整个电路的总电阻，以适应不同的测量范围。

当换挡时，需要重新调零，因为不同档位下，内部可变电阻的值不同，影响了测量结果的准确性。

调零是通过调整内部的可变电阻，
使得表头指针指向电阻刻度的零点。

由于在不同档位下，电流表的灵敏度不同（即中值电阻不同），因此欧姆表的刻度盘上的刻度是不均匀的。

在低档位时，刻度间距较大，适合测量低阻值的电阻；而在高档位时，刻度间距较小，适合测量高阻值的电阻。

总结来说，多用电表的欧姆表不同档位之间的切换原理是通过改变内部可变电阻的值来调整测量范围，并且每次切换档位后都需要重新调零，以保证测量的准确性。

欧姆 1．欧姆表的构造：欧姆表是由灵敏电流计G 和内部电源ε以及调零电阻和两个表笔所组成。

2．欧姆表的特点：①黑正、红负：对G 而言该左接线柱为表头的“＋”极，接红表笔，右接线柱为表头的“－”极，接黑表笔，指针在刻度盘的最左时I g ＝0，指针在刻度盘的最右端时，电流为满偏电流I g 。

电流流进线圈的方向是由“＋”接线柱流入，从“－”接线柱流出，而改装成Ω表时R x 上并没有电压，故在表内加上一个电源ε，ε可接在“＋”极接线柱与线圈之间。

ε的极性如图所示，对R x 而言，ε与线圈的R 组成一个等效电源，红表笔代表等效电源的负极，黑表笔代表等效电源的正极。

②两端刻度当R x 断路时，R x ＝∞，这时指针不动I g ＝0，故刻度盘左端I ＝0处，对应的电阻刻度为＋∞。

当R x 短接时，R x ＝0，表头满偏，其值为I g 。

为了保证其满偏，在ε、r 、R g 一定的条件下，需调节R ，即I g ＝RR ＋＋g r，故指针在刻度盘的最右端时电阻刻度应为零。

R 叫做调零电阻。

③中值电阻R 中对G 而言，I ＝k Φ（Φ为指针偏转的角度）我们把刻度盘中间对应的电阻标准值叫做中值电阻。

此时I ＝21I g ，令r ＋R g ＋R＝R 综 I g ＝综R ε2g I ＝中综＋R R εR 综+R 中＝2 R 综 R 综＝R中一般R 中在20～30Ω之间。

④欧姆表刻度不均匀性。

设表头指针偏转最大角度为Φ0，被测电阻为x 时，指针偏转角度为Φ，令综合内阻为R 0，R x ＝0时，I g ＝0R ε＝k Φ0，R x ＝x 时，I=R x +ε＝k Φ，R x ＝x ＋Δx 时，I /=Rx x +∆+ε=k （Φ－ΔΦ）,Φ＝00R x R +Φ0,Φ-ΔΦ=R x x R +∆+Φ0,ΔΦ=R 0Φ(R x +1-01R x x +∆+)＝)()2(00020x R R x R x x xR ∆+++∆+∆Φ现在我们研究在相同的Δx 条件，ΔΦ与x 的关系（即认为Δx 为定值）。

欧姆表知识点高三欧姆表，也被称为电阻表，是一种常见的电子测量仪器，用于测量电阻的大小。

在高中物理学中，学生们通常会学习欧姆表的使用和相关的知识点。

本文将介绍一些高三学生需要了解的关于欧姆表的知识点。

一、欧姆表的基本原理欧姆表是利用电流和电阻之间的关系来测量电阻的仪器。

它根据欧姆定律进行测量，即电流与电阻成正比。

当连接欧姆表时，电阻会导致电流的流动受阻，从而产生一个测量数值。

二、欧姆表的使用方法1. 测量电阻时，需要将被测量的电阻器件与欧姆表连接成一个电路。

一般情况下，将欧姆表的红色测量线连接到被测量电阻的一端，将黑色测量线连接到另一端。

2. 在连接电路之前，确保电源已经关闭或断开，以避免发生电流过大的危险。

3. 连接电路后，打开电源开关，等待欧姆表显示一个稳定的数值。

注意，电阻值通常用单位欧姆（Ω）表示。

4. 在读取电阻值时，应注意欧姆表的量程。

量程是指仪器所能测量的最大电阻值区间。

如果被测电阻值超出了欧姆表的量程范围，需要调整量程或使用更高量程的欧姆表。

三、欧姆表的注意事项1. 在测量电阻时，要确保电路中没有其他电源或元件，以免干扰测量结果。

2. 欧姆表的测量精度取决于仪器的质量和使用方法。

正确使用欧姆表并仔细读取数值是保证测量准确性的关键。

3. 在使用欧姆表前，应检查仪器的电池电量或电源连接是否正常。

电量不足或电源连接不良可能导致仪器显示错误的数值。

4. 在进行多次测量时，应注意让欧姆表有足够的时间稳定，避免因测量过快而导致的不准确结果。

五、应用领域和意义欧姆表广泛应用于电子工程、电路设计、电气维修等领域。

通过测量电阻值，可以判断电路中电子元件的工作状态和连接是否正确。

使用欧姆表可以帮助学生理解电阻与电流之间的关系，并进一步应用于求解电路问题。

对高三学生而言，熟练掌握欧姆表的使用方法和相关知识点是学习物理的重要基础。

在实验课程和理论课程中，学生需要运用欧姆表进行电阻的测量和实验验证，加深对电路和电子元件的理解。

多用电表欧姆表使用步骤
宝子们，今天咱们来唠唠多用电表欧姆表的使用步骤哈。

咱拿到欧姆表，先得检查表针呢。

看看表针是不是指在最左边的零刻度位置，如果不是的话，就得机械调零啦。

就像给它归归位，这就好比排队的时候，大家都得站在起始线那儿一样整齐。

然后呢，咱要根据被测电阻的大概阻值，来选择合适的倍率档。

这就像挑衣服得挑合适尺码一样。

要是你不知道大概阻值，那就从最大倍率档开始试起呗。

可别乱选哦，不然测量不准的。

选好倍率档之后呢，要进行欧姆调零。

这一步可重要啦。

把红黑表笔短接，然后调节欧姆调零旋钮，让表针指到右边的零刻度。

这就像是给它校准一下，告诉它现在开始要准确测量啦。

接下来就可以把红黑表笔接到被测电阻两端啦。

注意哦，手不能同时碰到表笔的金属部分，不然就相当于把你自己的电阻也加进去测量了，那可就乱套啦。

等表针稳定之后，就可以读数啦。

读数的时候呢，要把表盘上的刻度值乘以咱们之前选的倍率。

这就像是给它换算一下单位一样。

用完之后呢，可别忘了把选择开关调到OFF档或者交流电压最高档哦。

这就像用完东西要放回原位一样，好好爱护咱们的欧姆表，下次用的时候它才能好好工作呀。

宝子们，欧姆表的使用步骤就是这么简单又有趣，多试几次就熟练啦。

多用电表欧姆表内部结构
多用电表，也称为欧姆表，是一种用来测量电阻的仪器。

它的内部结构非常精密，由许多部件组成，以确保准确测量电阻值。

下面我们来了解一下多用电表欧姆表的内部结构。

1. 电源部分，多用电表内部的电源部分通常由电池或者充电电池供电。

这些电池提供了仪器所需的电能，以便进行测量。

2. 选择档位开关，多用电表通常有不同的测量档位，用于测量不同范围的电阻值。

选择档位开关用来切换不同的测量范围，以确保准确的测量结果。

3. 显示部分，多用电表的显示部分通常采用数码显示屏，用来显示测量到的电阻值。

这些显示屏能够清晰地显示测量结果，使用户能够方便地读取测量值。

4. 测量部分，多用电表的测量部分包括电阻测量电路和测量探头。

当测量对象与测量探头连接时，电阻测量电路会测量电阻值，并将结果显示在数码显示屏上。

5. 保护部分，多用电表内部还包括一些保护部件，用来保护仪器免受过电压或过电流的损害。

这些部件能够确保仪器在测量过程中的安全可靠性。

总的来说，多用电表欧姆表的内部结构非常复杂，但每个部件都扮演着重要的角色，以确保仪器能够准确地测量电阻值。

通过了解它的内部结构，我们可以更好地理解它的工作原理，并正确地使用它进行电阻测量。
