焊接焊条药皮的成分组成

焊条的组成和应用及焊条的选择4课时。

重点：焊条的组成和应用难点：对焊芯和药皮的了解，焊条直径的选择，药皮的认识等一．焊条的组成和应用焊条是涂有药皮的供手弧焊用的熔化电极，它是由焊芯和药皮两部分组成。

在焊条前端药皮有450左右的倾角，这是为了便于引弧。

在尾部有一段裸焊芯，约占焊条总长的1/16，便于焊钳夹持，有利于导电。

焊条的直径（焊芯直径）通常用的φ3.2,φ4.0, φ5.0, 三种，其长度“L”，一般在250—450MM之间，焊条的直径是以焊芯来表示的，重力焊条长度一般在500—1000MM之间。

手工电弧焊时，焊条即为电极，在焊条熔化后又作为填充金属，直接过渡到熔池，与液态母材熔合形成焊缝金属。

（一），焊芯焊条中被药皮包覆的金属芯称焊芯。

焊芯一般是一根具有一定长度及直径的钢丝。

焊接时焊芯有两个作用，一是传导焊接电流，产生电弧把电能转为热能，二是焊芯本身熔化作为填充金属与液体母材金属熔化形成焊缝。

手弧焊时，焊芯金属约占整个焊缝金属的50%—70%，所以焊芯的化学成分，直接影响焊缝的质量，因此，做焊芯用的钢丝都是经过特殊冶炼的，并规定了它的牌号与成分，这种焊接专用钢丝，用来制造焊条就是焊芯。

如果用于埋弧焊（自动埋弧焊），气体保护焊，气焊等熔焊方法作填充金属时，则称为焊丝。

1.焊芯中含有多种合金元素，对焊缝的质量有着不同程度的影响，其中有：碳C，锰Mn，硅Si ，铬Gr，镍Ni，硫S，磷P，等。

1)低碳钢焊芯的含碳量一般≤0.1%2)焊重要结构时磷的含量不得大于0.03%2.焊芯的分类及牌号1),碳素结构钢丝H08 Mn A(焊08锰高)H:焊接用钢丝 08:含碳是为0.08% Mn:主要含金元素为Mn含碳量1%左右A:高级优质钢碳素结构钢：焊08（H08）焊08高（H08A）焊15高（H15A）2),合金结构钢H 08 Mn2 Si （焊08锰2硅）H：焊接用的钢丝 08：含碳量为0.08%Mn2 Si：主要合金元素（ Mn2含锰量为2%左右 Si：含硅量为1%左右）如：焊08锰2 钼钒高（H08Mn2MoVA）3），不锈钢H 0 0 Gr19Ni9 （焊0铬19 镍9）H：焊接用钢丝 00：含碳量为≤0.03%（超低碳）Gr9Ni9：主要合金元素为（Gr19含量为19%左右，Ni9 含镍量为9%左右）如：焊铬5钼（HGr5M）焊芯牌号末尾注有“A”表示焊芯含磷量均小于0.03% （二），药皮压涂在焊芯表面的涂料层叫药皮1.药皮的作用就是提高焊接电弧的稳定性，保持熔化金属不受外界空气的影响，防止空气对熔池的侵入，保证焊缝金属顺利脱氧，添加合金，提高焊缝性能，保证焊接质量。

一、判断题：1、（）焊接是一种可拆卸的连接方式。

2、（）铆接不是永久性连接方式。

3、（）焊接只能将金属材料永久地连接起来，而不能将非金属材料永久性地连接起来。

4、（）钎焊是母材熔化而钎料不熔化。

5、（）电阻焊是常用的压焊方法。

6、（）遇到焊工触电时，切不可赤手去拉触电者，应先迅速切断电源，或用干木棍等绝缘物将电线从触电者身上挑开。

7、（）严禁焊割场地周围20mm范围内存放易燃易爆物品。

8、（）雨天、雪天和刮大风（六级以上）时，禁止高空作业。

二、选择题：1、有关概念正确的是对焊件施加压力，加热或不加热。

A、熔焊B、压焊C、钎焊2、我国标准规定:潮湿环境下的安全电压为。

A、12VB、24VC、36V3、能引起电光性眼炎的是。

A、可见光B、红外线C、紫外线4、金属烟尘是电弧焊的一种主要有害物质，其成分中主要有毒物是。

A、铁B、锰C、硅5、焊接结构的主要缺点是。

A、变形和内应力B、生产效率低C、适应范围的局限性三、简答题1、什么是焊接？焊接方法分为哪几类？各有何特点？2、焊接与铆接、铸造等方法相比有哪些优缺点？3、如何能学好《焊工工艺》这门课程？一、判断题：1、（）开坡口的目的是为了使根部焊透及便于清渣，以获得好的焊缝质量。

2、（）坡口的选择不需要考虑加工的难易。

3、（）在相同板厚的情况下，焊接平焊缝用的焊条直径要比焊接立焊缝、仰焊缝、横焊缝用的焊条直径大。

4、（）为了保证根部焊透，对多层焊的第一层焊道应采用大直径的焊条来进行。

5、（）焊条直径就是指焊芯直径。

6、（）焊条电弧焊时，在整个焊缝金属中，焊芯金属只占极少的一部分。

7、（）酸性焊条的产尘量和有毒物质大于碱性焊条。

8、（）使用碱性焊条焊接时的烟尘较酸性焊条少。

9、（）碱性焊条药皮中的氟石所引起的作用是提高熔渣的粘度、提高抗气孔能力。

10、（）锰铁、硅铁在药皮中既可作为脱氧剂，又可作为合金剂。

11、（）酸性焊条对铁锈、水分、油污的敏感性小。

12、（）焊接Ｑ235钢与Ｑ345钢时，应选用Ｅ5015型焊条来焊接。

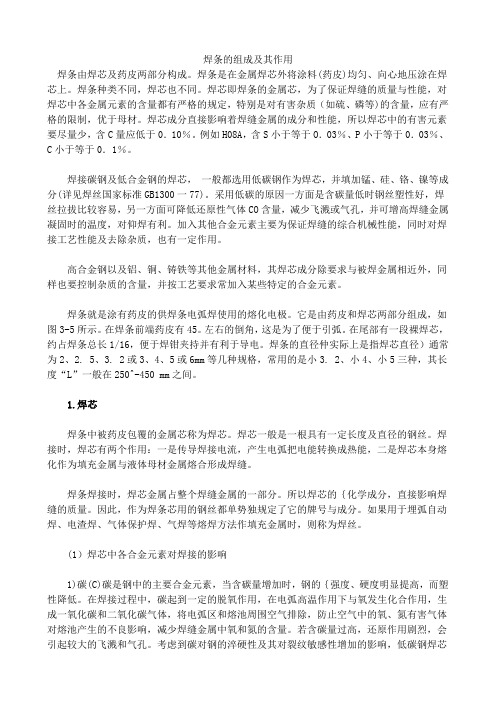

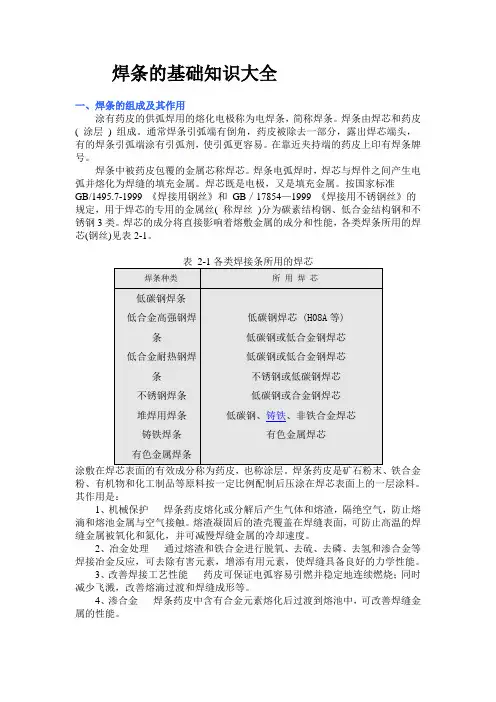

焊条的组成及其作用焊条由焊芯及药皮两部分构成。

焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。

焊条种类不同，焊芯也不同。

焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。

焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少，含C量应低于0．10％。

例如H08A，含S小于等于O．03％、P小于等于0．03％、C小于等于0．1％。

焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。

采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。

加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。

高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。

焊条就是涂有药皮的供焊条电弧焊使用的熔化电极。

它是由药皮和焊芯两部分组成，如图3-5所示。

在焊条前端药皮有45。

左右的倒角，这是为了便于引弧。

在尾部有一段裸焊芯，约占焊条总长1/16，便于焊钳夹持并有利于导电。

焊条的直径仲实际上是指焊芯直径）通常为2、2. 5、3. 2或3、4、5或6mm等几种规格，常用的是小3. 2、小4、小5三种，其长度“L”一般在250^-450 mm之间。

1.焊芯焊条中被药皮包覆的金属芯称为焊芯。

焊芯一般是一根具有一定长度及直径的钢丝。

焊接时，焊芯有两个作用：一是传导焊接电流，产生电弧把电能转换成热能，二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。

焊条焊接时，焊芯金属占整个焊缝金属的一部分。

所以焊芯的｛化学成分，直接影响焊缝的质量。

常用焊条型号、牌号及特性焊条(coveredelectrode)气焊或电焊时熔化填充在焊接工件的接合处的金属条。

焊条的材料通常跟工件的材料相同。

[编辑本段]焊条的组成焊条由焊芯及药皮两部分构成。

焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。

焊条种类不同，焊芯也不同。

焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质(如硫、磷等)的含量，应有严格的限制，优于母材。

焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分(详见焊丝国家标准GB1300一77)。

采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。

加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。

高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素。

焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。

在焊条前端药皮有45°左右的倒角，这是为了便于引弧。

在尾部有一段裸焊芯，约占焊条总长1/16，便于焊钳夹持并有利于导电。

焊条的直径仲实际上是指焊芯直径)通常为2、2.5、3.2或3、4、5或6mm等几种规格，常用的是小3.2、小4、小5三种，其长度"L"一般在250^-450mm之间。

1.焊芯焊条中被药皮包覆的金属芯称为焊芯。

焊芯一般是一根具有一定长度及直径的钢丝。

焊接时，焊芯有两个作用:一是传导焊接电流，产生电弧把电能转换成热能，二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。

焊条焊接时，焊芯金属占整个焊缝金属的一部分。

焊条的成分涂有药皮的供手电弧焊用的焊条由焊芯和药皮两部分组成。

焊芯是一根具有一定直径和长度的金属丝。

焊接时焊芯的作用；一是作为电极，产生电弧；二是熔化后作为填充金属，与熔化的母材一起形成焊缝。

焊芯的化学成分将直接影响焊缝质量，所以焊芯是由炼钢厂专门冶炼的。

我国常用的碳素结构钢焊条的焊芯牌号为H08、H08A，平均含碳量为0.08%（A表示优质）。

焊条的直径是用焊芯直径来表示的，常用的直径为3.2～6mm，长度为350～450mm。

涂在焊芯外面的药皮，是由各种矿物质（如大理石、萤石等），铁合金和粘结剂等原料按一定比例配制而成。

药皮的主要作用是：使电弧容易引燃并稳定电弧燃烧；形成大量气体和熔渣以保护熔池金属不被氧化；通过熔池中冶金作用去除有害的杂质（如氧、氢、硫、磷等）和添加合金元素以提高焊缝的力学性能。

（1）焊条是由金属焊芯和药皮两部分所组成的，焊芯的主要作用是作为电极和填充金属；药皮的作用主要是稳弧、保护、脱氧、渗合金及改善焊接工艺性。

  （2）选用焊条的基本原则如下：  1）等强度原则   即选用与母材同强度等级的焊条。

一般用于焊接低碳钢和低合金钢。

  2）同成分原则   即选用与母材化学成分相同或相近的焊条。

一般用于焊接耐热钢、不锈钢等金属材料。

  3）抗裂纹原则   选用抗裂性好的碱性焊条，以免在焊接和使用过程中接头产生裂纹。

一般用于焊接刚度大、形状复杂、使用中承受动载荷的焊接结构。

  4）抗气孔原则   受焊接工艺条件的限制，如对焊件接头部位的油污、铁锈等清理不便，应选用抗气孔能力强的酸性焊条，以免焊接过程中气体滞留于焊缝中，形成气孔。

  5）低成本原则   在满足使用要求的前提下，尽量选用工艺性能好、成本低和效率高的焊条。

焊条的分类及组成2.2.1 分类电焊条的分类方法很多，可分别按用途、熔渣的碱度、焊条药皮的主要成分、焊条性能特征等不同角度对电焊条进行分类。

1 按用途分类电焊条按用途可分为十大类，见表2-1，表中还列出焊条型号按化学成分进行分类的方法以便于比较。

2 按熔渣碱度分类在实际生产中，通常将焊条分为两大类---酸性焊条和碱性焊条（又称低氢型焊条），即按熔渣中酸性氧化物与碱性氧化物的比例分类。

当熔渣中酸性氧化物的比例高时为酸性焊条，反之即为碱性焊条。

从焊接工艺性能来比较，酸性焊条电弧柔软，飞溅小，熔渣流动性和覆盖性均好，因此，焊缝外表美观，焊波细密，成形平滑；碱性焊条的熔滴过渡是短路过渡，电弧不够稳定，熔渣的覆盖性差，焊缝形状凸起，且焊缝外观波纹粗糙，但在向上立焊时，容易操作。

表2—1焊条牌号焊条型号序号焊条分类（按用途分类）代号汉字（字母）焊条分类（按化学成分分类）代号国家标准1 2 3 结构钢焊条钼及铬钼耐热钢焊条低温钢焊条结（J）热（R）温（W）碳钢焊条低合金钢焊条EEGB/T5117-95GB/T5118-954 不锈钢焊条：1）铬不锈钢焊条2）铬镍不锈铬（G）奥（A）不锈钢焊条 E GB/T983-95钢焊条5 6 7 8 9 1 0 堆焊焊条铸铁焊条镍及镍合金焊条铜及铜合金焊条铝及铝合金焊条特殊用途焊条堆（D）铸（Z）镍（Ni）铜（T）铝（L）特（TS）堆焊焊条铸铁焊条镍及镍合金焊条铜及铜合金焊条铝及铝合金焊条----EDEZENiTCuTAl--GB984-2001GB10044-88GB/T13814-92GB3670-95GB3669-2001酸性焊条的药皮中含有较多的氧化铁、氧化钛及氧化硅等，氧化性较强，因此在焊接过程中使合金元素烧损较多，同时由于焊缝金属中氧和氢含量较多，因而熔敷金属塑性、韧性较低。

碱性焊条的药皮中含有多量的大理石和萤石，并有较多的铁合金作为脱氧剂和渗合金剂，因此药皮具有足够的脱氧能力。

焊条按药皮主要成分分类按药皮主要成分分类按照药皮的主要成分可以确定焊条的药皮类型，见①。

由于药皮配方组成不同，致使各种药皮类型焊条的熔渣特性、焊接工艺性能以及焊缝金属力学性能有很大差别。

即使是同一类型药皮，但不同牌号的焊条也因为药皮成分和配比不同，焊条的工艺性能等也会出现明显的差别。

焊条药皮类型及主要特点见②。

①焊条药皮类型分类:(1)药皮类型:钛型‖药皮主要成分:氧化钛≥35%‖焊接电源:直流或交流(2)药皮类型:钛钙型‖药皮主要成分:氧化钛30%以上，碳酸盐20%以下‖焊接电源:直流或交流(3)药皮类型:钛铁矿型‖药皮主要成分:钛铁矿≥30%‖焊接电源:直流或交流(4)药皮类型:氧化铁型‖药皮主要成分:多量氧化铁及较多的锰铁脱氧剂‖焊接电源:直流或交流(5)药皮类型:高纤维素钠型‖药皮主要成分:有机物15%以上，氧化钛30%左右‖焊接电源:直流(6)药皮类型:高纤维素钾型‖药皮主要成分:有机物15%以上，氧化钛30%左右‖焊接电源:直流或交流(7)药皮类型:低氢钠型‖药皮主要成分:钙、镁的碳酸盐和萤石‖焊接电源:直流(8)药皮类型:低氢钾型‖药皮主要成分:钙、镁的碳酸盐和萤石‖焊接电源:直流或交流(9)药皮类型:铁粉低氢型‖药皮主要成分:钙、镁的碳酸盐、萤石和铁粉‖焊接电源:直流或交流(10)药皮类型:石墨型‖药皮主要成分:多量石墨‖焊接电源:直流或交流(11)药皮类型:盐基型‖药皮主要成分:氯化物和氟化物‖焊接电源:直流--②焊条药皮类型分类:(1)药皮类型:不属已规定的类型电源种类:不规定主要特点:在某些焊条中采用氧化锆、金红石碱性型等，这些新渣系目前尚未形成系列(2)药皮类型:氧化钛型电源种类:直流或交流主要特点:含多量氧化钛，焊条工艺性能良好，电弧稳定，再引弧方便，飞溅很小，熔深较浅，熔渣覆盖性良好，脱渣容易，焊缝波纹特别美观，可全位置焊接，尤宜于薄板焊接，但焊缝塑性和抗裂性稍差。

随药皮中钾、钠及铁粉等用量的变化，分为高钛钾型、高钛钠型及铁粉钛型等(3)药皮类型:钛钙型电源种类:直流或交流主要特点:药皮中含氧化钛30%以上，钙、镁的碳酸盐20%以下，焊条工艺性能良好，熔渣流动性好，熔深一般，电弧稳定，焊缝美观，脱渣方便，适用于全位置焊接，如J422即属此类型，是目前碳钢焊条中使用最广泛的一种焊条。

焊条的组成及其分类一、焊条的组成是供焊条电弧焊焊接过程中使用的涂有药皮的熔化电极。

它由焊芯和药皮两部分组成。

药皮与焊芯的比重称为药皮重量系数。

药皮的重量系数一般为25% —40%。

二、焊芯被药皮所包覆的金属芯称为焊芯。

焊芯焊接过程中的作用：（1）传导焊接电流并产生电弧，把电能转换为热能、焊条本身，又使被焊母材熔化而成焊缝。

（2）作为填充金属，起到调整焊缝中合金元素成分的作用焊芯的质量要求高，焊芯的金属对含合金元素都有一定的限制，以确保焊缝的各方面性能，不低于母材的性质。

制造焊芯的钢丝可分为：(1)碳素结构钢；1-药皮2-焊芯3-天持悍条I的组咸熔化(2)合金结构钢；(3)不锈钢钢丝；(4)铸铁；(5)有色金属丝；焊芯的牌号用H做字首，后面的数字表示碳的质量分数。

焊条的规格都是以焊芯的直径来表示。

(6)焊芯的主要合金元素的含量对焊接质量的影响:焊芯中主要合金元素对焊接的影响三、药皮1、药皮的作用(1)稳弧：含有稳弧物质，保证焊接容易引燃和稳定燃烧。

(2)保护：含有造化剂，产生大量的气体庞罩电弧区和焊接熔池，把熔化金属与空气隔开，保护熔隔金属不被氧化、氮化。

同时可减缓焊缝渣壳的冷却速度，改善焊缝成形。

(3)冶金：加有脱氧剂和合金剂，通过熔渣与熔化金属的化学反应，减少氧、硫等有害物质的对焊缝金属的危害。

加入铁合金或纯金元素，使之随焊条药皮熔化而过渡到焊缝金属中去，补充被燃烧的合金元素和提高焊缝金属的化学性能。

(4)改善焊接工艺：药皮在焊接时形成的套筒，能保证焊条熔滴过渡到正常进行，调整药皮成分，可改变药皮的熔点和凝固温度，使焊条末端形成套筒产生定向气流。

2、药皮组成物的分类药皮组成物及其作用。

职业技能鉴定国家题库统一试卷焊工技师理论知识试卷04注意事项1、考试时间：120分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、填空题(每题一分，计15分)1．气焊有色金属时，有时会产生有毒气体＿＿＿＿＿＿、＿＿＿＿。

2．为＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿所采用的夹具叫焊接夹具。

3．焊条药皮是由＿＿＿＿＿、＿＿＿＿＿组成的。

4．优质碳素结构钢埋弧焊时，如采用HJ431牌号的焊剂，可配合使用＿＿＿＿＿＿＿、＿＿＿＿＿＿牌号的焊丝。

5．CO2气体保护焊的供气系统由＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿组成6．氩弧焊与其他电弧焊相比优点有＿＿＿＿＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿。

7．电阻焊与其他焊接方法相比的优点主要有＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿。

8．等离子弧切割的主要工艺参数为＿＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿＿。

9．自由电弧在＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿的作用下形成等离子弧。

10．电弧焊时控制氢的措施有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿、＿＿＿＿。

11．控制焊接变形的工艺措施主要有＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿。

12．低合金高强度结构钢焊接时的主要问题是＿＿＿、＿＿＿＿＿＿。

13．珠光体耐热钢的焊接主要存在＿＿＿＿＿＿、＿＿＿＿＿问题。

14．奥氏体不锈钢焊接时防止热裂纹的措施有＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿。

15．管道或管板定位焊焊缝是正式焊缝的一部分，因此不得有＿＿＿＿＿＿、＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿缺陷二、选择题(每题一分，计15分)( )1．弧光中的红外线可对眼睛造成伤害，引起( )。
