离心泵的串联与并联回顾
- 格式：ppt
- 大小：721.00 KB
- 文档页数：7
下载文档原格式
合集下载

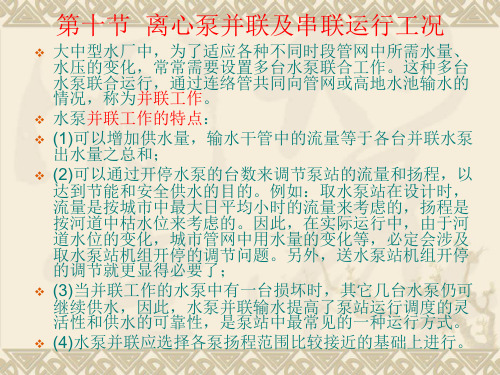

离心泵并联及串联运行工况
同型号、同水位、对称布置的两台水泵并联
3．不同型号的2台水泵在相同水位下的并联工作
❖ 这情况不同于上面所述的主要是：两台水泵的特性曲线 不同，管道中水流的水力不对称。所以，自吸水管端A和 C至汇集点召的的水头损失不相等。2台水泵并联后，每 台泵的工况点的扬程也不相等。因此，欲绘制并联后的
总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加
点的图解法 ❖ 3. 串联运行工况点的图解法
后的总和
曲线。 )H～(Q ❖
图 水泵并联Q--H曲线
2．同型号、同水位的两台水泵的并联工作
❖ (1)绘制两台水泵并联后的总和(Q～H)l+2曲线；
❖ (2)绘制管道系统特性曲线，求出并联工况点； ❖ (3)求每台泵的工况点：通过M点作横轴平行线，交单泵
的特性曲线于N点，此N点即为并联工作时，各单泵的工 况点。
总和Q～H性能曲线等于同一流量下扬程的加。 只要把参加串联的水泵Q～H曲线上横坐标相等 的各点纵坐标相加，即可得到总和(Q～H) 曲线，
它与管道系统特性曲线交于A点。此A点的流量 为QA、扬程为HA，即为串联装置的工况点。自
A点引竖线分别与各泵的Q～H曲线相交于B及C
点，则B点及C点分别为两台单泵在串联工作时 的工况点。
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？ （2）QB=40L/s，求水泵的工作点及两地的供水流量？
第一个问题的思路
第二个问题的思路
本课教学内容基本要求
❖ 1. 水泵并联运行时工作点的图解法 ❖ 2. 水泵向高低储水池同时供水时水泵工作
离心泵的串联与并联回顾
补充知识图2管路特性曲线和泵的工作点一离心泵的并联当两台离心泵并联时如图3依据单台泵特性曲线上坐标点保持其纵坐标h不变使横坐标qv加倍得到一条两台泵并联的合成特性曲线与管路特性曲线的交点就是并联操作的工作点m并
离心泵的串联与并联
整理课件
1
回顾
❖ 1、离心泵的主要性能参数有：
❖
流量、扬程、功率、效率
压头与流量的关系也在坐标图上表示出来，称为管路特性曲线。管路 特性曲线由管路布局和操作条件决定，与泵的性能无关。如图2，为 特定管路对应的管路特性曲线和离心泵特性曲线，图中M点为同时符 合管路和离心泵特性的点，即为离心泵的工作点。
图2 管路特性曲线和泵的工作点
一、离心泵的并联
当两台离心泵并联
时，如图3，依据单台泵 特性曲线Ⅰ上坐标点， 保持其纵坐标H不变，使 横坐标qV加倍，得到一 条两台泵并联的合成特
由图5可知串联后工作点的压头 H串>He，而且H串<2He，即串联离心 泵的总压头必低于单台离心泵压头 的两倍。
整理课件
Ⅰ——单台离心泵特性曲线； Ⅱ——两台离心泵串联特性曲线； Ⅲ——管路特性曲线。
图5 离心泵串联特性曲线
7
当两台泵并联后，输送的液体进 入相同的管路中，见图1，流量增大使 管路流动阻力增加，受到输送管路的 限制，并联离心泵的总流量必低于单 台离心泵的两倍。
图1 离心泵并联图
由于离心泵并联的总流量同时受 到离心泵特性和管路特性的影响，因 此，在这里补充一下管路特性的概念。
整理课件
3
补充知识
管路特性曲线 在特定管路系统，固定的操作条件下，流体流经该管路时所需的
性曲线Ⅱ，与管路特性 曲线的交点就是并联操 作的工作点M并。
Ⅰ——单台离心泵特性曲线；Ⅱ——两台离心泵并联特性曲线； Ⅲ——管路特性曲线。
离心泵的串联与并联
整理课件
1
回顾
❖ 1、离心泵的主要性能参数有：
❖
流量、扬程、功率、效率
压头与流量的关系也在坐标图上表示出来，称为管路特性曲线。管路 特性曲线由管路布局和操作条件决定，与泵的性能无关。如图2，为 特定管路对应的管路特性曲线和离心泵特性曲线，图中M点为同时符 合管路和离心泵特性的点，即为离心泵的工作点。
图2 管路特性曲线和泵的工作点
一、离心泵的并联
当两台离心泵并联
时，如图3，依据单台泵 特性曲线Ⅰ上坐标点， 保持其纵坐标H不变，使 横坐标qV加倍，得到一 条两台泵并联的合成特
由图5可知串联后工作点的压头 H串>He，而且H串<2He，即串联离心 泵的总压头必低于单台离心泵压头 的两倍。
整理课件
Ⅰ——单台离心泵特性曲线； Ⅱ——两台离心泵串联特性曲线； Ⅲ——管路特性曲线。
图5 离心泵串联特性曲线
7
当两台泵并联后，输送的液体进 入相同的管路中，见图1，流量增大使 管路流动阻力增加，受到输送管路的 限制，并联离心泵的总流量必低于单 台离心泵的两倍。
图1 离心泵并联图
由于离心泵并联的总流量同时受 到离心泵特性和管路特性的影响，因 此，在这里补充一下管路特性的概念。
整理课件
3
补充知识
管路特性曲线 在特定管路系统，固定的操作条件下，流体流经该管路时所需的
性曲线Ⅱ，与管路特性 曲线的交点就是并联操 作的工作点M并。
Ⅰ——单台离心泵特性曲线；Ⅱ——两台离心泵并联特性曲线； Ⅲ——管路特性曲线。
离心泵的串并联讲义
离心泵的串并联讲义
离心泵是一种常见的工业泵，其工作原理是将液体通过旋转叶轮的离心力输送。
离心泵的使用非常灵活，可用于各种场合，例如水处理、化学生产和石油提取等。
离心泵的串联和并联是在工业过程中经常用到的两种操作方式。
串联是将两个或多个泵连接在一起，使它们的输出流量逐级增加，压力也逐级增高；并联则将两个或多个泵连接在一起，使它们的流量同时进入一个管道，从而获得更大的流量。
本文将详细介绍离心泵的串联和并联操作。
离心泵的串联是将多个离心泵连接在一起，让它们的流出口和流入口分别连通，以便将其同步用于输送高压和大流量的液体。
串联操作将多个离心泵按照流量逐级相连，形成一个输送液体的管道，输出流量随着泵的数量逐级增加，压力也逐级增高。
串联离心泵的优点是可以获得高压和大流量，能够将液体输送到较远的地方。
但是串联也存在不足之处，例如多个泵之间可能产生流量不均，泵的寿命缩短等问题。
因此，在进行串联操作时，需要根据具体情况进行技术评估和设计，以达到最佳效果。
并联离心泵的优点是可以获得更高的流量，能够快速将液体输送到目的地。
并联操作通常使用于液体输送量大且距离近的场合，比如污水处理厂，水厂和工厂等。
需要注意的是，在进行离心泵的并联时，需要确保所有泵的输出流量相同，否则会出现其中一台泵输出过量，其他泵流量不足的现象，导致整个操作失败。
在实际操作过程中，需要根据具体情况选择串联和并联操作方式。
一般来说，串联操作更适合输送高压和大流量的液体，可以输送到较远的地方；而并联操作适合输送大量液体，其中流量相对较小，但是输送距离较近。
因此，在选择操作方式时，需要充分考虑液体输送距离、输送量和压力等因素。
离心泵并联及串联运行工况课件
06
结论与展望
并联与串联的适用选择
并联适用场景
当需要提高总流量或总扬程，特 别是在流量变化大或系统要求可 靠性高的场合，通常采用离心泵 并联运行。
串联适用场景
当需要提高扬程或克服管路中的 静扬程时，特别是当管路阻力大 或要求压力稳定时，通常采用离 心泵串联运行。
未来研究方向与展望
探索新型的离心泵结构，以提高 其性能和适应性，满足更多复杂 工况的需求。
在离心泵并联运行时，扬程基本保持不变，这是因为并联运行中，每个泵的扬程 大致相同，总扬程等于单个泵的扬程。而在串联运行时，扬程会增加，因为水流 经过每个泵时，都会被增加一定的能量或高度。
能耗变化对比
总结词
并联能耗增加，串联能耗减少
详细描述
在离心泵并联运行时，能耗会增加，这是因为每个泵同时运行，都会消耗一定的电能。而在串联运行 时，如果前一个泵的效率低于后一个泵，则总效率可能会高于单个泵的效率，从而使得能耗减少。
并联与串联的定义
并联是指多个离心泵同时连接到同一 管道系统，共同完成液体输送任务。
串联是指多个离心泵依次连接，前一 个泵的出口连接到后一个泵的入口， 形成连续的输送流程。
02
离心泵并联运行工况
并联运行的特点
两个或多个离心泵并 联连接，共同向一个 管道系统供水。
系统的总流量大于单 个泵的流量，总扬程 等于单个泵的扬程。
05
实际应用案例分析
并联运行案例分析
案例一：水厂供水系统
01
输0入2
标题
离心泵并联运行在水厂供水系统中，可以满足不同时 段的水量需求。当用水量较大时，可以开启多台离心 泵同时供水，保证水压和流量的稳定。
03
在农业灌溉系统中，离心泵并联运行可以提供稳定的 水源，满足大面积农田的灌溉需求。同时，可以根据
离心泵串联及并联运行计算
总和Q～H性能曲线等于同一流量下扬程的加。 只要把参加串联的水泵Q～H曲线上横坐标相等 的各点纵坐标相加，即可得到总和(Q～H) 曲线，
它与管道系统特性曲线交于A点。此A点的流量 为QA、扬程为HA，即为串联装置的工况点。自
A点引竖线分别与各泵的Q～H曲线相交于B及C
点，则B点及C点分别为两台单泵在串联工作时 的工况点。
可编辑ppt
8
水
泵
串
联
水泵工
工
作点1
作
图
水泵工 作点2
可编辑ppt
9
思考算题：
❖ 1．试论述4台同型号并联工作的泵站，采用一调三定、 三调一定或采用二调二定方案作调速运行时，其节能效 果各有何不同?
❖ 2．某机场附近一个工厂区的给水设施如图2-78所示 已 知：采用一台14SA--10型离心泵工作，转速n＝1450r／ min，叶轮直径D＝466mm，管道阻力系数SAB=200s2 ／m5，SBc＝ 130s2／m5，试问：(1)当水泵与密闭压力 水箱同时向管路上月点的四层楼房屋供水时，B点的实际 水压等于保证4层楼房屋所必须的自由水头时，问B点出 流的流量应为多少m3／h? (2)当水泵向密闭压力水箱输水时，B点的出流量已知为 40L／s时，问水泵的输水量及扬程应为多少?输入密闭压 力水箱的流量应为多少?
总和
曲线。 )H～(Q ❖
图 水泵并联Q--H曲线
可编辑ppt
2
2．同型号、同水位的两台水泵的并联工作
❖ (1)绘制两台水泵并联后的总和(Q～H)l+2曲线；
❖ (2)绘制管道系统特性曲线，求出并联工况点； ❖ (3)求每台泵的工况点：通过M点作横轴平行线，交单泵
的特性曲线于N点，此N点即为并联工作时，各单泵的工 况点。
它与管道系统特性曲线交于A点。此A点的流量 为QA、扬程为HA，即为串联装置的工况点。自
A点引竖线分别与各泵的Q～H曲线相交于B及C
点，则B点及C点分别为两台单泵在串联工作时 的工况点。
可编辑ppt
8
水
泵
串
联
水泵工
工
作点1
作
图
水泵工 作点2
可编辑ppt
9
思考算题：
❖ 1．试论述4台同型号并联工作的泵站，采用一调三定、 三调一定或采用二调二定方案作调速运行时，其节能效 果各有何不同?
❖ 2．某机场附近一个工厂区的给水设施如图2-78所示 已 知：采用一台14SA--10型离心泵工作，转速n＝1450r／ min，叶轮直径D＝466mm，管道阻力系数SAB=200s2 ／m5，SBc＝ 130s2／m5，试问：(1)当水泵与密闭压力 水箱同时向管路上月点的四层楼房屋供水时，B点的实际 水压等于保证4层楼房屋所必须的自由水头时，问B点出 流的流量应为多少m3／h? (2)当水泵向密闭压力水箱输水时，B点的出流量已知为 40L／s时，问水泵的输水量及扬程应为多少?输入密闭压 力水箱的流量应为多少?
总和
曲线。 )H～(Q ❖
图 水泵并联Q--H曲线
可编辑ppt
2
2．同型号、同水位的两台水泵的并联工作
❖ (1)绘制两台水泵并联后的总和(Q～H)l+2曲线；
❖ (2)绘制管道系统特性曲线，求出并联工况点； ❖ (3)求每台泵的工况点：通过M点作横轴平行线，交单泵
的特性曲线于N点，此N点即为并联工作时，各单泵的工 况点。
水泵的并联与串联计算公式
水泵的并联与串联计算公式水泵是工业生产中常用的设备，用于输送液体或压缩气体。
在一些情况下，需要将多个水泵进行并联或串联以满足特定的流量和压力要求。
本文将介绍水泵的并联与串联计算公式，帮助读者了解如何进行水泵的并联与串联设计。
首先，我们来介绍一下水泵的并联与串联的概念。
水泵的并联是指将多个水泵同时工作，以增加流量；水泵的串联是指将多个水泵依次连接，以增加压力。
在实际应用中，通常需要根据具体的工艺要求和管道系统来选择并联或串联的方式。
一、水泵的并联计算公式。
水泵的并联计算公式可以通过以下公式来计算总流量：Q = Q1 + Q2 + Q3 + ... + Qn。
其中，Q表示总流量，Q1、Q2、Q3...Qn表示每个水泵的流量。
在水泵的并联中，每个水泵的流量相加即为总流量。
在实际应用中，需要根据具体的工艺要求和管道系统来确定所需的总流量，然后选择合适数量的水泵进行并联。
水泵的并联还需要考虑系统的阻力特性，通常需要通过管道系统的阻力曲线来确定每个水泵的工作点，以保证系统的稳定运行。
在进行水泵的并联设计时，需要综合考虑流量、阻力特性、水泵的性能曲线等因素，以确保水泵系统的正常运行。
二、水泵的串联计算公式。
水泵的串联计算公式可以通过以下公式来计算总扬程：H = H1 + H2 + H3 + ... + Hn。
其中，H表示总扬程，H1、H2、H3...Hn表示每个水泵的扬程。
在水泵的串联中，每个水泵的扬程相加即为总扬程。
在实际应用中，需要根据具体的工艺要求和管道系统来确定所需的总扬程，然后选择合适数量的水泵进行串联。
在进行水泵的串联设计时，还需要考虑水泵的性能曲线和系统的工作点。
通常需要通过系统的工作点来确定每个水泵的工作条件，以保证系统的稳定运行。
在进行水泵的串联设计时，需要综合考虑扬程、工作点、水泵的性能曲线等因素，以确保水泵系统的正常运行。
三、水泵的并联与串联的应用。
水泵的并联与串联在工业生产中有着广泛的应用。
离心泵并联及串联运行工况15页PPT
一、并联工作的图解法
❖ 1．水泵并联性能曲线的绘制 ：先把并联的各台水
泵的(Q～H)曲线绘在同一坐标图上，然后把对应于同一 H值的各个流量加起来，如图所示，把I号泵(Q ～H)曲线
上的1、 1′、1 ״分别与Ⅱ号泵Q ～H曲线上的2 、 2′、 2״各点的流量相加，则得到I、Ⅱ号水泵并联后的流量3、 3′、3 ״，然后连接3、 3′、3 ״各点即得水泵并联后的
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？ （2）QB=40L/s，求水泵的工作点及两地的供水流量？
第一个问题的思路
第二个问题的思路
本课教学内容基本要求
❖ 1. 水泵并联运行时工作点的图解法 ❖ 2. 水泵向高低储水池同时供水时水泵工作
同型号、ቤተ መጻሕፍቲ ባይዱ水位、对称布置的两台水泵并联
3．不同型号的2台水泵在相同水位下的并联工作
❖ 这情况不同于上面所述的主要是：两台水泵的特性曲线 不同，管道中水流的水力不对称。所以，自吸水管端A和 C至汇集点召的的水头损失不相等。2台水泵并联后，每 台泵的工况点的扬程也不相等。因此，欲绘制并联后的
总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加
总和
❖ (Q～H) 曲线。
图 水泵并联Q--H曲线
2．同型号、同水位的两台水泵的并联工作
❖ (1)绘制两台水泵并联后的总和(Q～H)l+2曲线；
❖ (2)绘制管道系统特性曲线，求出并联工况点； ❖ (3)求每台泵的工况点：通过M点作横轴平行线，交单泵
的特性曲线于N点，此N点即为并联工作时，各单泵的工 况点。
❖ 1．水泵并联性能曲线的绘制 ：先把并联的各台水
泵的(Q～H)曲线绘在同一坐标图上，然后把对应于同一 H值的各个流量加起来，如图所示，把I号泵(Q ～H)曲线
上的1、 1′、1 ״分别与Ⅱ号泵Q ～H曲线上的2 、 2′、 2״各点的流量相加，则得到I、Ⅱ号水泵并联后的流量3、 3′、3 ״，然后连接3、 3′、3 ״各点即得水泵并联后的
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？ （2）QB=40L/s，求水泵的工作点及两地的供水流量？
第一个问题的思路
第二个问题的思路
本课教学内容基本要求
❖ 1. 水泵并联运行时工作点的图解法 ❖ 2. 水泵向高低储水池同时供水时水泵工作
同型号、ቤተ መጻሕፍቲ ባይዱ水位、对称布置的两台水泵并联
3．不同型号的2台水泵在相同水位下的并联工作
❖ 这情况不同于上面所述的主要是：两台水泵的特性曲线 不同，管道中水流的水力不对称。所以，自吸水管端A和 C至汇集点召的的水头损失不相等。2台水泵并联后，每 台泵的工况点的扬程也不相等。因此，欲绘制并联后的
总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加
总和
❖ (Q～H) 曲线。
图 水泵并联Q--H曲线
2．同型号、同水位的两台水泵的并联工作
❖ (1)绘制两台水泵并联后的总和(Q～H)l+2曲线；
❖ (2)绘制管道系统特性曲线，求出并联工况点； ❖ (3)求每台泵的工况点：通过M点作横轴平行线，交单泵
的特性曲线于N点，此N点即为并联工作时，各单泵的工 况点。
离心泵串联及并联运行计算
总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加
的原理 。
精选课件
5
5、水泵向高低水池联合供水
（同时供水）
水泵工 作点
精选课件
AB段管路损失曲线
6
5、水泵向高低水池联合供水
（压力不够高池回流到低池）
水泵工 作点
精选课件
AB段管路损失曲线
7
二、水泵串联工作
❖ 串联工作就是将第一台水泵的压水管，作为第二 台水泵的吸水管，水由第一台水泵压入第二台水 泵，水以同一流量，依次流过各台水泵。在串联 工作中，水流获得的能量，为各台水泵所供给能 量之和，如图所示。串联工作的总扬程为： HA=H1+H2，由此可见，各水泵串联工作时，其
达到节能和安全供水的目的。例如：取水泵站在设计时， 流量是按城市中最大日平均小时的流量来考虑的，扬程是 按河道中枯水位来考虑的。因此，在实际运行中，由于河 道水位的变化，城市管网中用水量的变化等，必定会涉及 取水泵站机组开停的调节问题。另外，送水泵站机组开停 的调节就更显得必要了； ❖ (3)当并联工作的水泵中有一台损坏时，其它几台水泵仍可 继续供水，因此，水泵并联输水提高了泵站运行调度的灵 活性和供水的可靠性，是泵站中最常见的一种运行方式。 ❖ (4)水泵并联应选择各泵扬精程选课范件 围比较接近的基础上进行。1
精选课件
10
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？
（2）QB=40L/s，求水泵的工作点及两地的供水流量？
精选课件
11
第一个问题的思路
精选课件
12
第二个问题的思路
的原理 。
精选课件
5
5、水泵向高低水池联合供水
（同时供水）
水泵工 作点
精选课件
AB段管路损失曲线
6
5、水泵向高低水池联合供水
（压力不够高池回流到低池）
水泵工 作点
精选课件
AB段管路损失曲线
7
二、水泵串联工作
❖ 串联工作就是将第一台水泵的压水管，作为第二 台水泵的吸水管，水由第一台水泵压入第二台水 泵，水以同一流量，依次流过各台水泵。在串联 工作中，水流获得的能量，为各台水泵所供给能 量之和，如图所示。串联工作的总扬程为： HA=H1+H2，由此可见，各水泵串联工作时，其
达到节能和安全供水的目的。例如：取水泵站在设计时， 流量是按城市中最大日平均小时的流量来考虑的，扬程是 按河道中枯水位来考虑的。因此，在实际运行中，由于河 道水位的变化，城市管网中用水量的变化等，必定会涉及 取水泵站机组开停的调节问题。另外，送水泵站机组开停 的调节就更显得必要了； ❖ (3)当并联工作的水泵中有一台损坏时，其它几台水泵仍可 继续供水，因此，水泵并联输水提高了泵站运行调度的灵 活性和供水的可靠性，是泵站中最常见的一种运行方式。 ❖ (4)水泵并联应选择各泵扬精程选课范件 围比较接近的基础上进行。1
精选课件
10
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？
（2）QB=40L/s，求水泵的工作点及两地的供水流量？
精选课件
11
第一个问题的思路
精选课件
12
第二个问题的思路
离心泵串并联实验报告_1
离心泵串并联实验报告离心泵串并联实验报告篇一：离心泵串并联实验讲义离心泵串并联实验实验文档一、实验目的（1）增进对离心泵并、串联运行工况及其特点的感性认识。
（2）绘制单泵的工作曲线和两泵并、串联总特性曲线。
二、实验原理在实际生产中，有时单台泵无法满足生产要求，需要几点组合运行。
组合方式可以有串联和并联两种方式。
下面讨论的内容限于多台性能相同的泵的组合操作。
基本思路是：多台泵无论怎样组合，都可以看作是一台泵，因而需要找出组合泵的特性曲线。
（1）泵的并联工作当用单泵不能满足工作需要的流量时，可采用两台泵（或两台以上）的并联工作方式，如图所示。
离心泵I和泵II并联后，在同一扬程（压头）下，其流量Q 并是这两台泵的流量之和，Q并=QI+QⅡ。
并联后的系统特性曲线，就是在各相同扬程下，将两台泵特性曲线?Q?H?I和?Q?H?II上的对应的流量相加，得到并联后的各相应合成流量Q并，最后绘出?Q?H?并曲线如图所示。
图中两根虚线为两台泵各自的特性曲线?Q?H?I 和?Q?H?II；实线为并联后的总特性曲线?Q?H?并，根据以上所述，在?Q?H?并曲线上任一点M，其相应的流量QM是对应具有相同扬程的两台泵相应流量QA和QB之和，即QM=QA+QB。
图泵的并联工作图两台性能曲线相同的泵的并联特性曲线上面所述的是两台性能不同的泵的并联。
在工程实际中，普遍遇到的情况是用同型号、同性能泵的并联，如图所示。
?Q?H?I和?Q?H?II特性曲线相同，在图上彼此重合，并联后的总特性曲线为?Q?H?并。
本实验台就是两台相同性能的泵的并联。
进行教学实验时，可以分别测绘出单台泵I和泵II工作时的特性曲线?Q?H?I和?Q?H?II，把它们合成为两台泵并联的总性能曲线?Q?H?并。
再将两台泵并联运行，测出并联工况下的某些实际工作点与总性能曲线上相应点相比较。
（2）泵的串联工作当单台泵工作不能提供所需要的压头（扬程）时，可用两台泵（或两台上）的串联方式工作。
离心泵串联及并联运行计算只是分享
点的图解法 ❖ 3. 串联运行工况点的图解法
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持的2台水泵在相同水位下的并联工作
❖ 这情况不同于上面所述的主要是：两台水泵的特性曲线 不同，管道中水流的水力不对称。所以，自吸水管端A和 C至汇集点召的的水头损失不相等。2台水泵并联后，每 台泵的工况点的扬程也不相等。因此，欲绘制并联后的
总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？ （2）QB=40L/s，求水泵的工作点及两地的供水流量？
第一个问题的思路
第二个问题的思路
本课教学内容基本要求
❖ 1. 水泵并联运行时工作点的图解法 ❖ 2. 水泵向高低储水池同时供水时水泵工作
水
泵
串
联
水泵工
工
作点1
作
图
水泵工 作点2
思考算题：
❖ 1．试论述4台同型号并联工作的泵站，采用一调三定、 三调一定或采用二调二定方案作调速运行时，其节能效 果各有何不同?
❖ 2．某机场附近一个工厂区的给水设施如图2-78所示 已 知：采用一台14SA--10型离心泵工作，转速n＝1450r／ min，叶轮直径D＝466mm，管道阻力系数SAB=200s2 ／m5，SBc＝ 130s2／m5，试问：(1)当水泵与密闭压力 水箱同时向管路上月点的四层楼房屋供水时，B点的实际 水压等于保证4层楼房屋所必须的自由水头时，问B点出 流的流量应为多少m3／h? (2)当水泵向密闭压力水箱输水时，B点的出流量已知为 40L／s时，问水泵的输水量及扬程应为多少?输入密闭压 力水箱的流量应为多少?
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持的2台水泵在相同水位下的并联工作
❖ 这情况不同于上面所述的主要是：两台水泵的特性曲线 不同，管道中水流的水力不对称。所以，自吸水管端A和 C至汇集点召的的水头损失不相等。2台水泵并联后，每 台泵的工况点的扬程也不相等。因此，欲绘制并联后的
总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加
厂区给水设施
132
水泵为P26图2-31，SAB=200s2/m5,SBC=130S2/m5,
问题：（1）B点水压保证4楼有水，则B点的流量为多少？ （2）QB=40L/s，求水泵的工作点及两地的供水流量？
第一个问题的思路
第二个问题的思路
本课教学内容基本要求
❖ 1. 水泵并联运行时工作点的图解法 ❖ 2. 水泵向高低储水池同时供水时水泵工作
水
泵
串
联
水泵工
工
作点1
作
图
水泵工 作点2
思考算题：
❖ 1．试论述4台同型号并联工作的泵站，采用一调三定、 三调一定或采用二调二定方案作调速运行时，其节能效 果各有何不同?
❖ 2．某机场附近一个工厂区的给水设施如图2-78所示 已 知：采用一台14SA--10型离心泵工作，转速n＝1450r／ min，叶轮直径D＝466mm，管道阻力系数SAB=200s2 ／m5，SBc＝ 130s2／m5，试问：(1)当水泵与密闭压力 水箱同时向管路上月点的四层楼房屋供水时，B点的实际 水压等于保证4层楼房屋所必须的自由水头时，问B点出 流的流量应为多少m3／h? (2)当水泵向密闭压力水箱输水时，B点的出流量已知为 40L／s时，问水泵的输水量及扬程应为多少?输入密闭压 力水箱的流量应为多少?
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

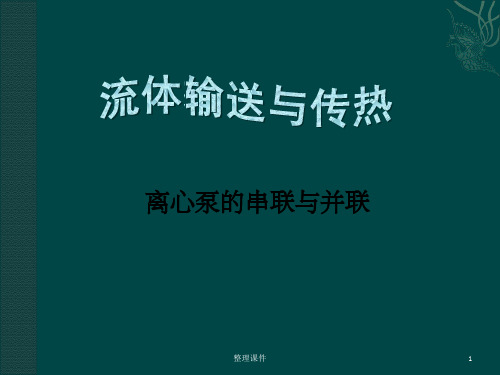

离心泵的串联与并联
回顾
1、离心泵的主要性能参数有：
流量、扬程、功率、效率
2、各参数的关系： 流量增大，扬程降低，功 率升高，效率先升高再降低。
在实际生产中，当单台离心泵不能满足输送任务高流量或高压头要 求时，可采用离心泵的并联或串联操作。
一、离心泵的并联
设两台型号相同的离心泵并联，各自的吸入管路相同，则两台离心泵的 流量和扬程一定也相同。在同一扬程下，两台泵的流量是一台泵的两倍。 当两台泵并联后，输送的液体进
当两台泵串联后，总压头是单 台泵压头的两倍么？
图4 离心泵串联图
二、离心泵的串联
当两台泵串联后，依据单台泵特
性曲线Ⅰ上坐标点，保持其横坐标qV
不变，使纵坐标H加倍，得到一条两 台泵串联的合成特性曲线Ⅱ，与管路
特性曲线的交点就是串联操作的工作
点M串。 由图5可知串联后工作点的压头 H串>He，而且H串<2He，即串联离心 泵的总压头必低于单台离心泵压头 的两倍。
Ⅰ——单台离心泵特性曲线； Ⅱ——两台离心泵串联特性曲线； Ⅲ——管路特性曲线。 图5 离心泵串联特性曲线
作的工作点M并。
Ⅰ——单台离心泵特性曲线；Ⅱ——两台离心泵并联特性曲线； Ⅲ——管路特性曲线。 图3 离心泵并联特性曲线
由图3可知并联后工作点的流量qV并>qVe，而且qV并<2qVe，即并联离心
泵的总流量必低于单台离心泵的两倍。
二、离心泵的串联
设两台型号相同的离心泵，流量和压头一定也相同。在同一流量下， 两台泵的压头是一台泵的两倍。
入相同的管路中，见图1，流量增大使
管路流动阻力增加，受到输送管路的 限制，并联离心泵的总流量必低于单
台离心泵的两倍。
由于离心泵并联的总流量同时受
到离心泵特性和管路特性的影响，因
此，在这里补充一下管路特性的概念。
图1 离心泵并联图
补充知识
管路特性曲线 在特定管路系统，固定的操作条件下，流体流经该管路时所需的 压头与流量的关系也在坐标图上表示出来，称为管路特性曲线。管路 特性曲线由管路布局和操作条件决定，与泵的性能无关。如图2，为
特定管路对应的管路特性曲线和离心泵特性曲线，图中M点为同时符
合管路和离心泵特性的点，即为离心泵的工作点。Βιβλιοθήκη 图2 管路特性曲线和泵的工作点
一、离心泵的并联
当两台离心泵并联
时，如图3，依据单台泵
特性曲线Ⅰ上坐标点， 保持其纵坐标H不变，使
横坐标qV加倍，得到一
条两台泵并联的合成特 性曲线Ⅱ，与管路特性
曲线的交点就是并联操
回顾
1、离心泵的主要性能参数有：
流量、扬程、功率、效率
2、各参数的关系： 流量增大，扬程降低，功 率升高，效率先升高再降低。
在实际生产中，当单台离心泵不能满足输送任务高流量或高压头要 求时，可采用离心泵的并联或串联操作。
一、离心泵的并联
设两台型号相同的离心泵并联，各自的吸入管路相同，则两台离心泵的 流量和扬程一定也相同。在同一扬程下，两台泵的流量是一台泵的两倍。 当两台泵并联后，输送的液体进
当两台泵串联后，总压头是单 台泵压头的两倍么？
图4 离心泵串联图
二、离心泵的串联
当两台泵串联后，依据单台泵特
性曲线Ⅰ上坐标点，保持其横坐标qV
不变，使纵坐标H加倍，得到一条两 台泵串联的合成特性曲线Ⅱ，与管路
特性曲线的交点就是串联操作的工作
点M串。 由图5可知串联后工作点的压头 H串>He，而且H串<2He，即串联离心 泵的总压头必低于单台离心泵压头 的两倍。
Ⅰ——单台离心泵特性曲线； Ⅱ——两台离心泵串联特性曲线； Ⅲ——管路特性曲线。 图5 离心泵串联特性曲线
作的工作点M并。
Ⅰ——单台离心泵特性曲线；Ⅱ——两台离心泵并联特性曲线； Ⅲ——管路特性曲线。 图3 离心泵并联特性曲线
由图3可知并联后工作点的流量qV并>qVe，而且qV并<2qVe，即并联离心
泵的总流量必低于单台离心泵的两倍。
二、离心泵的串联
设两台型号相同的离心泵，流量和压头一定也相同。在同一流量下， 两台泵的压头是一台泵的两倍。
入相同的管路中，见图1，流量增大使
管路流动阻力增加，受到输送管路的 限制，并联离心泵的总流量必低于单
台离心泵的两倍。
由于离心泵并联的总流量同时受
到离心泵特性和管路特性的影响，因
此，在这里补充一下管路特性的概念。
图1 离心泵并联图
补充知识
管路特性曲线 在特定管路系统，固定的操作条件下，流体流经该管路时所需的 压头与流量的关系也在坐标图上表示出来，称为管路特性曲线。管路 特性曲线由管路布局和操作条件决定，与泵的性能无关。如图2，为
特定管路对应的管路特性曲线和离心泵特性曲线，图中M点为同时符
合管路和离心泵特性的点，即为离心泵的工作点。Βιβλιοθήκη 图2 管路特性曲线和泵的工作点
一、离心泵的并联
当两台离心泵并联
时，如图3，依据单台泵
特性曲线Ⅰ上坐标点， 保持其纵坐标H不变，使
横坐标qV加倍，得到一
条两台泵并联的合成特 性曲线Ⅱ，与管路特性
曲线的交点就是并联操
