无损检测控制程序
- 格式：pdf
- 大小：654.77 KB
- 文档页数：15
^_^
目录
1.0 目的 (1)
2.0适用范围 (1)
3.0 定义与术语 (1)
4.0 工作职责 (1)
5.0 无损检测工作控制程序 (3)
6.0 无损检测工作控制程程序图 (4)
7.0 相关表格 (4)
^_^
1.0 目的
为规范广东省天然气管网一期管道工程项目无损检测管理工作，确保无损检测结果的科学性、公正性、及时性、规范性、统一性、可追溯性及焊接质量的真实可靠性，特制定本程序。
2.0适用范围
本程序适用于广东省天然气管网一期管道工程项目监理总部、施工监理部、无损检测承包商、施工承包商，要求各单位贯彻执行。
3.0 定义与术语
3.1射线检测
3.1.1射线检测确定缺陷平面投影的位置、大小、可获得缺陷平面图像并能据此判定缺
陷的性质。
3.2超声检测
3.2.1超声检测通常能确定缺陷的位置和相对尺寸。
^_^
3.3磁粉检测
3.3.1磁粉检测通常能确定表面和近表面缺陷的位置、大小和形状。
3.4渗透检测
3.4.1渗透检测通常能确定表面开口缺陷的位置。
3.5缺欠：按无损检测方法检出的不连续性。
3.6缺陷：采用标准验收超出合格级别的缺欠。
3.7圆形缺陷：长宽比不大于3的气孔、夹渣和夹钨等缺陷。
3.8条形缺陷：长宽比大于3的气孔、夹渣和夹钨等缺陷。
4.0 工作职责
4.1 监理总部（无损检测工程师）
4.1.1 负责对广东省天然气管网一期工程项目无损检测工作的监督管理。
4.1.2 负责对施工监理部无损检测管理人员工作协调。
4.1.3 负责审核无损检测承包商的施工组织设计和相关检测方法工艺规程；对施工监理
部无损检测管理文件的审查情况进行抽查。
4.1.4 负责审核批准特殊地段（部位）的无损检测方案。
4.1.5 掌握各施工监理部所辖无损检测的质量和进度情况。
4.1.6 负责与业主项目部相关部门的汇报与沟通。
4.1.7 协同业主不定期的检查无损检测单位的工作情况。
并结合X光底片对危害性缺陷产生的原因进行分析、讲评。
4.1.8 负责各检测单位监测方案和操作规程的审查。
4.1.9 了解焊接质量动态，掌握检测质量信息，并对检测结果进行分析，提出建议。
4.1.10 完成总监理工程师委派的其他任务。
4.2 施工监理部（无损检测工程师）
4.2.1 负责所辖区域无损检测工作的监督管理。
4.2.2 负责审查所辖区域的无损检测承包商施工组织设计和工艺规程，将审查意见上报监理总部。
4.2.3 负责所辖区域特殊地段（部位）无损检测方案的审核。
4.2.4 负责各种检测方法工艺规程的监督实施，保证无损检测质量。
4.2.5 掌握所辖各标段无损检测的质量和进度情况。
按设计规范要求签发无损检测指
^_^
令。
4.2.6 及时核查检测公司的射线底片确认检测结果。
并对缺陷产生的原因进行分析讲评，且完善各项记录资料。
4.2.7 认真贯彻执行监理总部下发的相关规定、通知等文件。
4.2.8 对发现的问题，应及时组织检测承包商协商解决；对不能解决的问题，应及时向监理总部汇报。
4.2.9 负责向监理总部及时上报无损检测日报、周报、月报。
4.2.10完成监理分部总监理工程师委派的其他任务。
4.3 无损检测承包商（负责人）
4.3.1 负责本标段标书承诺的检测人员、设备的部署。
4.3.2 负责本标段无损检测工作的具体实施。
4.3.3 负责贯彻执行有关标准、规范、文件、通知及管理规定。
4.3.4 负责与有关部门协调解决无损检测工作过程中存在的问题。
4.3.5 负责按照检测委托内容积极组织检测，并及时反馈检测质量信息。
向施工监理部分析提供产生缺陷的原因及防范措施。
4.3.6 负责收接和保存好无损检测监理指令，对所承担标段无损检测结果的真实可靠性负责。
4.3.7 负责向监理及时汇报检测质量信息。
4.3.8 严重和特殊质量问题，检测承包商要24小时内单独书面上报监理分部和监理总部。
4.3.9 积极配合质量监督工作，对其提出的不符合项积极组织整改，并将整改情况上报监理。
4.3.10射线照相底片质量应达到标准规定，达到标准要求，其评定结果才方可有效。
不符合标准要求的底片，必须重拍。
4.4 施工承包商（质量负责人）
4.4.1 负责组对质量符合设计及规范要求（对口技术参数直接影响 UT 检测质量）。
4.4.2 负责坡口加工质量符合相关规范要求（指现场加工坡口）。
4.4.3 负责焊接作业符合相关焊接工艺规程要求。
4.4.4 负责焊缝外观质量符合规范及无损检测要求，必要时打磨或修补。
4.4.5 负责检测委托按机组、按标准格式认真填写，并及时交给现场监理签字。
^_^
4.4.6 负责对不合格焊口按程序进行妥善处置。
5.0 无损检测工作控制程序
5.1各施工承包商质量检查员根据当日该机组完成的焊口，经过自检、互检、专检合格后，填报无损检测申请单，返修焊口必须同样要经过外观检查合格后，填报无损检测复探申请单。
5.2施工监理部现场监理收到无损检测申请表、无损检测复探申请表后，经过焊口外观检查确认合格、在申请单签字后由施工单位申报给施工监理部无损检测工程师。
5.3施工监理部无损检测工程师接到无损检测申请表、无损检测复探申请表后，签发无损检测监理指令。
5.4检测单位接到施工监理部无损检测工程师签发的无损检测监理指令后，在规定的时间内完成检测工作，并签发上报无损检测结果日报表。
不合格焊口同时签发上报无损检测返修通知单。
由于特殊原因，完不成检测任务，应由现场监理在无损检测监理指令中签字，注明原因和顺延的时间。
5.5施工监理部无损检测工程师根据检测单位签发上报的无损检测返修通知单，对施工承包商签发无损检测返修指令。
施工承包商在规定的时间内完成返修并填报无损检测复探申请表，施工监理部无损检测工程师对检测单位签发无损检测复探指令。
5.6无损检测单位每星期向施工监理部无损检测工程师提交原件（加盖无损检测专用章）无损检测报告及原件无损检测返修通知单，接到原件无损检测报告经审查确认后，施工由监理部监理工程师签发下道工序补口指令。

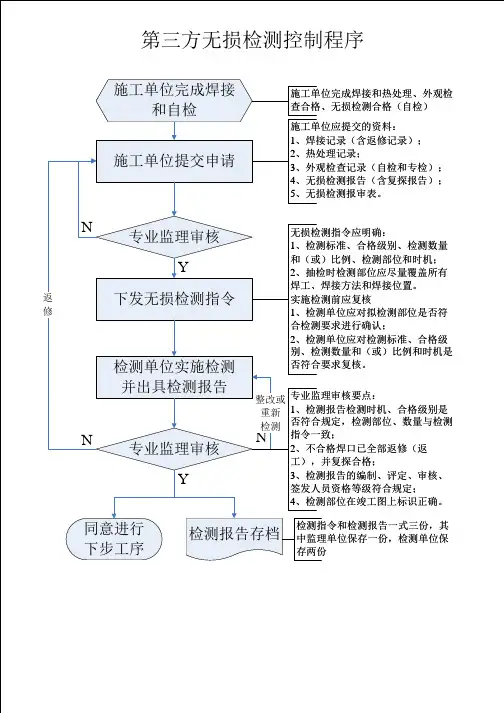

6.0 无损检测工作控制程序图
详见附图1。
7.0 相关表格
7.1 相关表格目录
1）A7-4 无损检测申请表
2）A7-5无损检测回执
3）A7-6焊口返修通知单
^_^
4）A7-7无损检测复探申请表
5）A7-8无损检测复探回执
6） B8无损检测指令
7）B9 无损检测焊缝返修指令
8）B10无损检测复探指令
7.2 相关表格格式附后
附图1：无损检测工作控制程序图
无损检测申请表编号：
施工承包商申请，施工监理部或标段监理组监理工程师审查批复；本表一式二份，施工监理部、施工承包商各一份。
无损检测回执编号：
注：本表一式二份，施工监理部、检测单位各一份。
广东省天然气管网一期管道工程项目 文件编号：GDNGG1-JLZB-70-60-008
8
广东省天然气管网一期管道工程项目 监理表格A7-6
焊缝返修通知单
单位工程名称： 指令编号： 检测方法： RT □ UT □ PT □ 编号： 送 报 单 位： 施工机组： 检测承包商：
评定人： 审核人： 填报时间： 年 月 日 时 施工监理部： NDT 监理工程师： 年 月 日 时
---
广东省天然气管网一期管道工程项目监理表格A7-7
编号：
广东省天然气管网一期管道工程项目监理表格A7-8
无损检测复探回执编号：
注：本表一式二份，施工监理部、检测单位各一份
广东省天然气管网一期管道工程项目监理表格B6
编号：
广东省天然气管网一期管道工程项目监理表格B7
编号：
广东省天然气管网一期管道工程项目监理表格B8
无损检测复探指令编号：。
