金相试样切割机安全操作规程

金相试验操作方法和试验规程

1. 试样制备：

1.1 试样截取的方向，垂直于径向。

1.2 试样可用切割机切取，取样时应注意试样的温度条件，必要时用水冷却，以避免正式试样因过热而改变其组织。

2. 试样的研磨

2.1 准备好的试样，在砂轮上磨平，要求磨痕均匀一致后，磨时须用水冷却试样，使金属的组织不因受热而发生变化。

2.2 经砂轮磨好、洗净、吹干后的试样，随即依次在由粗到细的各号砂纸上磨制，粗砂纸到细砂纸(水砂纸、金相砂纸200目-600目)，换一次砂纸，试样须转90°角与旧磨痕成垂直方向。

2.3 经预磨后的试样，在抛光机上进行抛光(•抛光织物为细绒布、抛光剂为W2.5 金刚石抛光剂)，抛光到试样上的磨痕完全除去而表面像镜面时为止，即粗糙度为Ra0.04以下。

3. 试样的浸蚀

3.1抛光后的试样，便可用脱脂棉浸入盛于玻璃皿之浸蚀剂中，然后用脱脂棉对抛光面进行擦拭浸蚀。

3.2 浸蚀剂一般采用4-8％硝酸酒精溶液。

3.3 浸蚀时间视金属的性质、检验目的及显微检验的放大倍数而定，以能在显微镜下清晰显出金属组织为宜。 3.4 试样浸蚀完毕后，须迅速用水洗净，表面两用，酒精洗净，然后用吹风机吹干。

4. 金相显微组织检验

4.1 金相显微镜操作按仪器说明书规定进行。

4.2 金相检验包括浸蚀前的检验和浸蚀后的检验，浸蚀前主要检验钢件的夹杂物和铸件的石墨形态、浸蚀后的检验为试样的显微组织。按有关金相标准进行检验。

5. 使用金相显微镜注意事项：

5.1 取用镜头时，应避免手指接触透镜的表面，镜头平时应放在干燥器中妥善有效。

5.2 物镜与试样表面接近时，调节时勿使物镜头与试样接触。

5.3 显微镜不使用时需用防尘罩盖起。

金相显微镜操作规程

金相显微镜属于精密光学仪器，为了保证金相显微镜系统正常的发挥功能，特制定本规程。

1

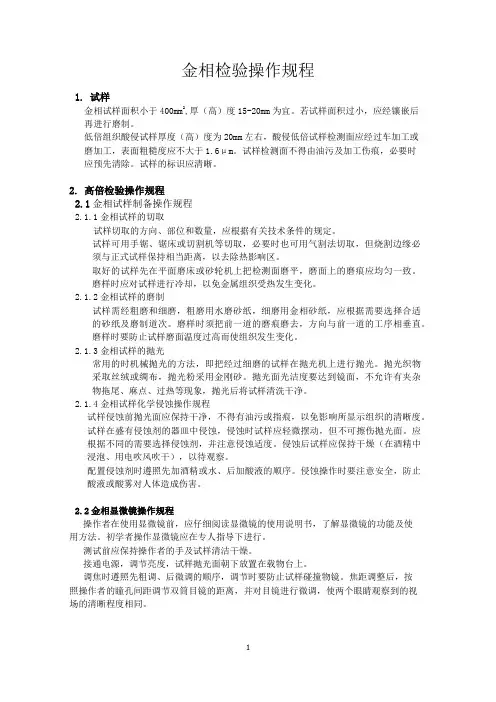

金相检验操作规程

1. 试样

金相试样面积小于400mm2,厚（高）度15-20mm为宜。若试样面积过小，应经镶嵌后再进行磨制。

低倍组织酸侵试样厚度（高）度为20mm左右，酸侵低倍试样检测面应经过车加工或磨加工，表面粗糙度应不大于1.6μm。试样检测面不得由油污及加工伤痕，必要时应预先清除。试样的标识应清晰。

2. 高倍检验操作规程

2.1金相试样制备操作规程

2.1.1金相试样的切取

试样切取的方向、部位和数量，应根据有关技术条件的规定。

试样可用手锯、锯床或切割机等切取，必要时也可用气割法切取，但烧割边缘必须与正式试样保持相当距离，以去除热影响区。

取好的试样先在平面磨床或砂轮机上把检测面磨平，磨面上的磨痕应均匀一致。磨样时应对试样进行冷却，以免金属组织受热发生变化。

2.1.2金相试样的磨制

试样需经粗磨和细磨，粗磨用水磨砂纸，细磨用金相砂纸，应根据需要选择合适的砂纸及磨制道次。磨样时须把前一道的磨痕磨去，方向与前一道的工序相垂直。磨样时要防止试样磨面温度过高而使组织发生变化。

2.1.3金相试样的抛光

常用的时机械抛光的方法，即把经过细磨的试样在抛光机上进行抛光。抛光织物采取丝绒或绸布，抛光粉采用金刚砂。抛光面光洁度要达到镜面，不允许有夹杂物拖尾、麻点、过热等现象，抛光后将试样清洗干净。

2.1.4金相试样化学侵蚀操作规程

试样侵蚀前抛光面应保持干净，不得有油污或指痕，以免影响所显示组织的清晰度。试样在盛有侵蚀剂的器皿中侵蚀，侵蚀时试样应轻微摆动，但不可擦伤抛光面。应根据不同的需要选择侵蚀剂，并注意侵蚀适度。侵蚀后试样应保持干燥（在酒精中浸泡、用电吹风吹干），以待观察。

配置侵蚀剂时遵照先加酒精或水、后加酸液的顺序。侵蚀操作时要注意安全，防止酸液或酸雾对人体造成伤害。

2.2金相显微镜操作规程

操作者在使用显微镜前，应仔细阅读显微镜的使用说明书，了解显微镜的功能及使用方法。初学者操作显微镜应在专人指导下进行。

金相试验操作规程

《金相试验操作规程》

一、 实验目的

金相试验是用金相显微镜对金属、合金、陶瓷等材料的微观组织进行观察和分析的一种试验方法。本规程旨在规范金相试验的操作流程，保证试验结果的准确性和可靠性。

二、 实验设备和试剂

1. 金相显微镜

2. 金相切割机

3. 金相砂纸、研磨液

4. 金相腐蚀液

5. 磨切样品

三、 实验操作步骤

1. 样品准备：将待测样品切割成适当大小，并用砂纸和研磨液对其进行磨光处理，直到表面平整光滑。

2. 腐蚀处理：将磨削后的样品放入金相腐蚀液中浸泡一定时间，以去除样品表面的氧化物或其他杂质。

3. 显微观察：将处理后的样品放入金相显微镜中进行观察，以分析样品的微观组织结构和相态组成。

4. 图像记录：对观察到的组织结构和相态进行记录，可以使用相机或显微镜自带的拍摄功能进行图像记录。

四、 实验注意事项

1. 操作时要佩戴防护眼镜和手套，避免腐蚀液和其他试剂溅到皮肤或眼睛。

2. 使用金相切割机时需注意安全，严禁擅自操作。

3. 操作结束后要及时清洁实验台面和设备，保持实验环境整洁。

五、 实验结果分析

根据实验得到的图像和观察结果，可以对样品的微观组织结构和相态进行分析，进而得出材料的性能特征和相变规律。

六、 实验结论

根据实验结果分析，得出对样品材料的结构、性能和变化进行总结和归纳，为进一步的材料研究和工程应用提供参考。

以上即为《金相试验操作规程》的相关内容，希望能为金相试验工作者提供指导和参考。

第 1 页 共 15 页 物理金相试验工安全操作规程

物理金相试验工作是金属材料科学研究、金属材料成分分析和微结构观察的重要手段之一，但在进行试验操作过程中也存在一定的安全风险。为保障试验人员的人身安全和试验设备的完整性，制定有效的安全操作规程是十分必要的。以下是物理金相试验工的安全操作规程：

一、试验前准备安全操作规程

1.1 试验设备检查和保养：

1）定期对试验设备进行检查，如显微镜和其它试验设备的电源线、插头、连接线是否正常，有无破损等；

2）确保试验设备的可靠性，如显微镜是否清洁，焦距调节和光源亮度是否正常；

3）保养试验设备，如显微镜的放大倍率调节、透明台等位置是否灵活，是否需要润滑等。

1.2 试验台面整理和防滑：

1）试验台面应整洁，试验设备上方及周围不应堆放杂物；

2）试验台面上不得有水、油等液体或其它可能导致滑倒的物质；

3）试验台面上和试验台附近应配置防滑垫或铺设防滑材料，确保试验人员站立时的安全。

1.3 试样准备和处理： 第 2 页 共 15 页 1）试样的选择和制备过程中应注意安全，如对锋利或带刺试样的处理要谨慎，严禁用手直接触摸；

2）试样制备时，应使用合适的切割工具，严禁使用长刀或尖利物品等危险工具。

二、试验操作安全操作规程

2.1 试样夹具使用：

1）试样夹具的选择应符合试验要求，并确保夹具牢固、使用正常；

2）试样夹具使用前后应进行检查，检查夹具的螺纹、弹簧等部件是否正常。

2.2 试剂使用：

1）试验过程中如使用试剂，应遵循操作规程，并正确佩戴安全防护装备，如手套、护目镜等；

2）试剂的储存和处理应符合相关安全操作规范。

2.3 电源使用和接线：

1）试验设备的电源使用应符合安全操作规范，确保电源插座接线正常、电源线无裂缝、发热现象等；

2）试验设备的接线也应符合安全规范，避免过度拉扯导线，确保稳定性和安全性。

2.4 热处理实验注意事项： 第 3 页 共 15 页 1）热处理实验前应检查设备的耐温性和环境温度，确保设备在高温下正常运行；
