矿井风量计算方法

  • 格式：doc
  • 大小：59.50 KB
  • 文档页数：13

水城县玉舍乡中寨煤矿矿井风量计算方法编制：矿长：审核：编制日期：2017年 3 月 2 日中寨煤矿矿井风量计算方法（试行）编制依据:《煤矿安全规程》《煤矿矿井风量计算方法》《煤矿通风能力核定标准》《安全专篇》适用范围:中寨煤矿。

一、回采工作面需要风量计算：每个回采工作面的实际需要风量，应按瓦斯、二氧化碳涌出量和爆破后的有害气体产生量以及工作面气温、风速和人数等规定分别进行计算，然后取其中最大值。

1、低瓦斯矿井的回采工作面按气象条件或瓦斯涌出量(回采工作面处于高瓦斯区域时，用瓦斯涌出量计算，并采用高瓦斯矿井的计算公式)确定需要风量，其计算公式为：Q采=60×70%×Scf×Vcf×K采高×K采面长×K温 (m3／min)式中：Q采——回采工作面需要风量,m3／min；Vcf——采煤工作面的风速，按采煤工作面进风流的温度选取(见表3)，m/s；Scf =采煤工作面的平均有效断面积，按最大和最小控顶有效断面的平均值计算，m2；K采高——回采工作面采高调整系数(见表1)；K采面长——回采工作面长度调整系数(见表2)；K温——回采工作面温度调整系数(见表3)工作面控顶距——取工作面的最大和最小控顶距的平均值。

2、高瓦斯矿井按照瓦斯(或二氧化碳)涌出量计算：根据《煤矿安全规程》规定，按回采工作面回风流中瓦斯(或二氧化碳)的浓度不超过1％的要求计算：Q采=100×q CH4×K CH4(m3/min)或Q采=67×q CO2×K CO2 (m3/min)式中：Q采——回采工作面实际需要风量，m3/min；q CH4——回采工作面回风巷风流中瓦斯的平均绝对涌出量（工作面未生产前瓦斯数据由地质部门提供或参照相同类型的邻近工作面的瓦斯涌出量; 工作面正常生产时连续观测1个月，取月平均日瓦斯绝对涌出量）,m3／min； q CO2——回采工作面回风巷风流中二氧化碳的平均绝对涌出量，（同上）m3/min；K cH4——回采工作面瓦斯涌出不均衡通风系数(正常生产时连续观测1个月，日最大绝对瓦斯涌出量和月平均日瓦斯绝对涌出量的比值)。

K CO2——回采工作面二氧化碳涌出不均衡通风系数(正常生产时连续观测1个月，日最大绝对二氧化碳涌出量和月平均日二氧化碳绝对涌出量的比值)。

3、工作面布置有专用排瓦斯巷的回采工作面风量计算：Q采=Q采回+Q采尾 (m3/min)其中：Q采回=100×q采×K cH4 (m3/min)Q采尾= q CH4尾×K CH4/2.5％(m3/min)式中:q CH4尾——回采工作面尾巷的风排瓦斯量（工作面未生产前瓦斯数据由地质部门提供或参照相同类型的邻近工作面的瓦斯涌出量; 工作面正常生产时连续观测1个月，取月平均日瓦斯绝对涌出量）,m3／min；4、按回采工作面同时作业人数计算需要风量：按每人供风量≮4m3/min计算：Q采＞4N （m3/min）式中：N——工作面最多人数，人。

5、按炸药量计算需要风量：（1）一级煤矿许用炸药每千克炸药供风量≮25m3/min：Q采>25A (m3／min)；（2）二、三级煤矿许用炸药每千克炸药供风量≮10m3/min：Q采>10A (m3／min)；式中：A——一次爆破炸药最大用量，kg。

6、按风速进行验算：（1）按工作面风速验算：6O×0.25S<Q采<60×4S (m3／min)；或6O×0.25S<Q采<60×5S (m3／min)，但必须符合《煤矿安全规程》第一百零一条之规定；式中：S——工作面平均断面积，m。

（2）按进、回风巷道风速验算：6O×0.25S<Q巷<60×4S (m3／min)；式中：S——进、回风巷净断面面积，m。

（3）按专用排瓦斯巷（尾巷）风速验算：6O×0.5S<Q尾巷<60×4S (m3／min)；式中：S——专用排瓦斯巷（尾巷）净断面面积，m。

7、备用工作面也应满足瓦斯、二氧化碳、气温等规定计算的风量，且最少不得低于采煤工作面实际需要风量的50％。

Q备≥1/2Q采8、高瓦斯矿井回采工作面采用“两进两回”等多巷通风系统时，应按瓦斯涌出量分别计算巷道及工作面的风量。

二、掘进工作面需要风量计算：每个掘进工作面实际需要风量，应按瓦斯、二氧化碳涌出量和爆破后的有害气体产生量以及工作面气温、风速、人数以及局部通风机的实际吸风量等规定分别进行计算，然后取其中最大值。

1、按照瓦斯(或二氧化碳)涌出量计算：Q掘=100q掘×K掘通 (m3／min)或Q采=67×q CO2×K CO2 (m3/min)式中：Q掘——单个掘进工作面需要风量，m3／min；q掘——掘进工作面回风流中瓦斯(或二氧化碳)的平均绝对涌出量（工作面未生产前瓦斯数据由地质部门提供或参照相同类型的邻近工作面的瓦斯涌出量; 工作面正常生产时连续观测1个月，取月平均日瓦斯绝对涌出量）,m3／min；K掘通——瓦斯涌出不均衡通风系数(正常生产条件下，连续观测1个月，日最大绝对瓦斯涌出量与月平均日瓦斯绝对涌出量的比值)。

q CO2——掘进工作面回风巷风流中二氧化碳的平均绝对涌出量，（同上）m3/min；K CO2——掘进工作面二氧化碳涌出不均衡通风系数(正常生产时连续观测1个月，日最大绝对二氧化碳涌出量和月平均日二氧化碳绝对涌出量的比值)。

2、按局部通风机实际吸风量计算需要风量：岩巷掘进：Q掘=Q扇×I i+60×0.15S (m3/min)煤巷掘进：Q掘=Q扇×I i+60×0.25S (m3/min)式中：Q扇——局部通风机实际吸风量, m3/min。

安设局部通风机的巷道中的风量，除了满足局部通风机的吸风量外，还应保证局部通风机吸入口至掘进工作面回风流之间的风速岩巷不小于O.15 m/s、煤巷和半煤巷不小于O.25m/s，以防止局部通风机吸入循环风和这段距离内风流停滞，造成瓦斯积聚；I i——掘进工作面同时通风的局部通风机台数，（I i≤2）。

3、按掘进工作面同时作业人数计算需要风量：按每人供风≮4m3/min计算：Q掘>4N (m3/min)式中：N——掘进工作面最多人数，人。

4、按炸药量计算需要风量：（1）一级煤矿许用炸药每千克炸药供风量≮25m3/min：Q采>25A (m3／min)；（2）二、三级煤矿许用炸药每千克炸药供风量≮10m3/min：Q采>10A (m3／min)；式中：A——一次爆破炸药最大用量，kg。

5、按风速进行验算：岩巷掘进最低风量 Q岩掘＞60×0.15S掘(m3/min)煤巷掘进最低风量 Q煤掘＞60×0.25S掘(m3/min)岩煤巷道最高风量 Q掘<60×4.0S掘 (m3/min)式中：S掘——掘进工作面的净断面面积，m2。

5、对于高瓦斯矿井采用双巷或多巷平行掘进，通过巷道之间的联络横川不断引进全风压的通风方式，每隔一定距离向前移动局部通风机进行风量计算时，除按上述方法计算独头巷道所需风量外，还必须考虑全风压巷道煤壁的瓦斯涌出量和横川调节风窗的通过风量，并以此确定掘进工作面区域的配风量。

三、井下硐室需要风量计算：井下硐室需要风量的计算，应按矿井各个独立通风硐室实际需要风量的总和来计算：∑Q硐=Q硐1+Q硐2+Q硐3+…+Q硐n。

式中：∑Q硐——所有独立通风硐室风量总和，m3/min；Q硐1、Q 硐2、Q硐3、…、Q硐n——不同独立供风硐室风量，m3/min。

矿井井下不同硐室配风原则：1、井下爆炸材料库配风必须保证每小时4次换气量Q库=4V/60 (m3/min)式中：Q库——井下爆炸材料库需要风量，m3/min；V——井下爆炸材料库的体积，m3；但大型爆破材料库不得小于100 m3/min，中小型爆破材料库不得小于60 m3/min。

2、井下充电室应按其回风流中氢气浓度小于O.5％计算风量。

Q充=200q (m3/min)式中：Q充——井下充电室需要风量，m3/min；q——充电硐室在充电时产生的氢气量，m3/min；但充电硐室的供风量不得小于100 m3/min。

3、机电硐室需要风量应根据不同硐室内设备的降温要求进行配风。

选取硐室风量，须保证机电硐室温度不超过300C，其他硐室温度不超过260C。

（1）发热量大的机电硐室，按硐室中运行的机电设备发热量进行计算：Q ri =3600×∑N×θ/(ρ×c p×60×△t) (m3/min)式中：Q ri——第i个机电硐室的需要风量，m3／min；∑N——机电硐室中运转的电动机（变压器）总功率，kW;θ——机电硐室的发热系数，可根据机电硐室内机械设备运转时的实际热量转换为相当于电气设备容量做无用功的系数确定，也可按下表4选取；ρ——空气密度，一般取1.20kg/m3;c p——空气的定压比热，一般可取1.0006kJ/kg·k；△t——机电硐室进、回风流的温度差，℃。

表4 机电硐室发热系数（θ）表（2）采区小型机电硐室，可按经验值确定需风量：Q ri =60～80 m3／min同时要保证机电硐室温度不超过30℃，其他硐室温度不超过26℃.四、其他井巷实际需要风量计算：其他井巷实际需要风量应按矿井各个其他巷道用风量的总和进行计算：∑Q其他=Q其1+Q其2+Q其3+···+Q其n (m3／min)式中： Q其1、Q其2、Q其3、···、Q其n——各其他井巷需要风量，m3／min。

1、按瓦斯涌出量计算：Q其i=133 q cH4×K其通(m3／min)式中：Q其i——第i个其他井巷实际用风量，m3／min；q cH4——第i个其他井巷最大瓦斯绝对涌出量，m3／min；K其通——瓦斯涌出不均衡系数，低瓦斯矿井的全岩巷道瓦斯涌出不均衡系数取1.2；低瓦斯矿井煤巷、半煤岩巷及高瓦斯矿井的所有巷道，瓦斯涌出不均衡系数取1.3。

133——其他井巷中风流瓦斯浓度不超过0.75％所换算的常数。

2、按其风速验算：Q其i>60×O.15S其i (m3／min) (适用于岩巷)Q其i>60×0.25S其i (m3／min) (适用于煤巷)3、架线电机车巷中的风速验算：Q其他架线机车>60×1.OS其I (m3／min)式中：s其i——第i个其他井巷净断面面积，m2。

合集下载

矿井风量计算

矿井风量计算

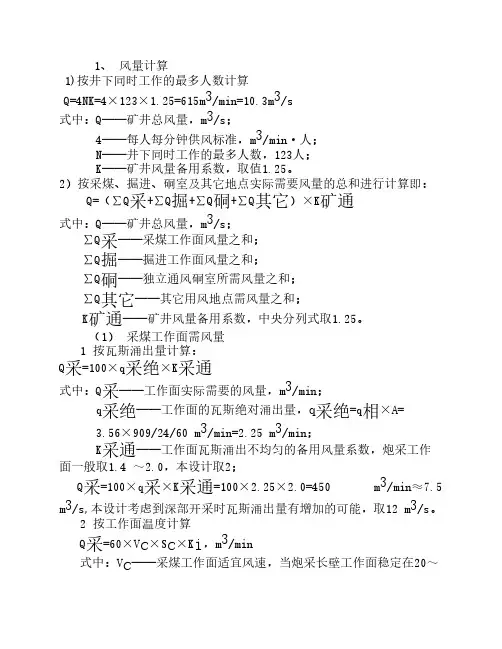

1、 风量计算1)按井下同时工作的最多人数计算Q=4NK=4×123×1.25=615m3/min=10.3m3/s式中：Q——矿井总风量，m3/s；4——每人每分钟供风标准，m3/min·人；N——井下同时工作的最多人数，123人；K——矿井风量备用系数，取值1.25。

2）按采煤、掘进、硐室及其它地点实际需要风量的总和进行计算即：Q=（∑Q采+∑Q掘+∑Q硐+∑Q其它）×K矿通式中：Q——矿井总风量，m3/s；∑Q采——采煤工作面风量之和；∑Q掘——掘进工作面风量之和；∑Q硐——独立通风硐室所需风量之和；∑Q其它——其它用风地点需风量之和；K矿通——矿井风量备用系数，中央分列式取1.25。

（1） 采煤工作面需风量1 按瓦斯涌出量计算：Q采=100×q采绝×K采通式中：Q采——工作面实际需要的风量，m3/min；q采绝——工作面的瓦斯绝对涌出量，q采绝=q相×A=3.56×909/24/60 m3/min=2.25 m3/min；K采通——工作面瓦斯涌出不均匀的备用风量系数，炮采工作面一般取1.4 ～2.0，本设计取2；Q采=100×q采×K采通=100×2.25×2.0=450 m3/min≈7.5 m3/s,本设计考虑到深部开采时瓦斯涌出量有增加的可能，取12 m3/s。

2 按工作面温度计算Q采=60×V c×S c×K i，m3/min式中：V c——采煤工作面适宜风速，当炮采长壁工作面稳定在20～23o C之间时，工作面风速应在1.0～1.5m/s之间，取1.5m/s。

S c——采煤工作面的平均断面积，4.8m2；K i——工作面长度系数，取1。

Q采=60×1.5×4.8×1=432 m3/min≈7.2m3/s3 按炸药使用量计算Q采=25×A c，m3/min式中：A c——采煤工作面一次使用的最大炸药量，经计算取15Kg。

矿井风量计算及分配

矿井风量计算及分配

矿井风量计算及分配
2.1.1矿井风量计算原则
矿井需风量，按下列要求分别计算，并采取其中最大值。

（1）按井下同时工作最多人数计算，每人每分钟共计风量不得少于4m；
（2）按采煤、掘进、硐室及其他实际需要风量的总和进行计算。

2.1.2矿井需风量的计算
2.1.2.1采煤工作面需风量的计算
采煤工作面的风量应该按下列因素分别计算，取得最大值。

（1）按瓦斯涌出量计算
Q采=100q采ki
式中Q采采煤工作面需要风量，；
q采采煤工作面的瓦斯绝对涌出量，，
q采=日产量6.6/（2460）
k1煤层时
综采面最大：q采=19356.6/（2460）
=19356.6/1440=8.87；
普采面最大：q采=12906.6/（2460）
=12906.6/1440=5.91；
ki采煤工作面因瓦斯涌出量不均匀的备用系数，它是该工作瓦斯绝对涌出量的最大值与平均值之比。

通常机采工作
面取1.2～1.6，取1.2；
则：综采：Q采=1008.871.2=1064.4
1/7123456下一页尾页。

矿井需要风量计算方法

矿井需要风量计算方法

矿井需要风量计算方法按照《规程》第一百零三条规定：“煤矿企业应根据具体条件制定风量计算方法，至少每五年修订一次”。

参照行业标准（《煤矿井工开采通风技术条件》AQ1028---2006），结合集团公司实际，本着节能减排、适宜用风、经济合理的原则，矿井需要风量计算方法如下。

一、矿井总需要风量应按照下列方法分别计算，并选取其中最大值：（一）按井下同时工作的最多人数计算，每人每分钟供给风量不得少于4m3。

Q[sub]矿[/sub]=4×N×K[sub]矿通[/sub]式中：Q[sub]矿[/sub]——矿井总需要风量，m3/min;N——井下同时工作的最多人数，人K[sub]矿通[/sub]——矿井通风系数（包括矿井内部漏风和配风不均匀等因素），一般取1.15——1.20。

（二）按采煤、掘进、硐室及其他用风地点需要风量的总和进行计算。

各地点的需要风量，必须使各地点风流中的瓦斯、二氧化碳、氢气和其他有害气体的浓度、风速以及温度、每人供风量符合中华人民共和国安全生产行业标准有关规定，现有通风系统必须保证各用风地点稳定可靠供风。

Q[sub]矿[/sub]≥（∑Q采+∑Q掘+∑Q备+∑Q硐+∑Q其它）×K矿通（m3/min）式中：∑Q采—采煤工作面需要风量的总和，m3/min；∑Q掘—掘进工作面需要风量的总和，m3/min；∑Q硐—硐室需要风量的总和，m3/min；∑Q备—备用工作面需要风量的总和，m3/min；∑Q其它—矿井除了采、掘、硐室以外的其它地点需要风量的总和，m3/min；1、采煤工作面需要风量采煤工作面需要风量，应按每个采煤工作面和备用工作面需要风量的总和计算：∑Q采=∑Q采i+∑Q采备i（m3/min）式中：Q[sub]采i[/sub]——第i个采煤工作面需要的风量，m3/minQ[sub]采备i[/sub]——第i个备用工作面需要的风量，m3/min每个回采工作面需要风量，应按瓦斯、二氧化碳涌出量、工作面温度、风速和工作人数等规定分别进行计算，然后取其中最大值。

矿井风量计算

矿井风量计算

矿井风量计算根据《煤矿安全规程》，矿井需要的风量按下列要求分别计算，并选取其中的最大值：一、按人数计算Q kj=4NK=4×99×1.3=514.8（m3/m in）=8.58m3/s式中：4──每人每分钟供风标准m3/m，人；N──井下同时工作的最多人数，99人；K──风量备用系数，取1.3。

二、按采煤工作面、掘进工作面、硐室及其它地点实际需要风量的总和进行计算：Q kj＝(∑Q cj十∑Q jj十∑Q dj十∑Q qt)×K kt式中：Q kj——矿井总风量，m3／s；∑Q cj——采煤工作面实际需要的风量总和，m3／s；∑Q jj——掘进工作面实际需要风量的总和，m3／s；∑Q dj——硐室实际需要风量的总和，m3／s；∑Q qt——其它用风地点所需风量的总和，m3／s；K kt——矿井通风系数，取1.3。

（根据山西省煤炭工业局文件：晋煤规发[2006]410号：《关于严格煤炭资源整合建设矿井设计审查标准的通知》矿井通风能力不均衡系数不得小于1.3～1.5）。

1.采煤工作面实际需要风量的计算：①按瓦斯涌出量计算Qcj=100×q c×Kc式中：q c──采煤工作面瓦斯绝对涌出量，m3/min；Kc──采煤工作面瓦斯涌出量不均匀的风量备用系数，1.5。

据该瓦斯预测报告结果，开采2号煤层时工作面瓦斯绝对涌出量为5.22m3／min；达产时共布置两个综采工作面，则，每个工作面日产量为：则：Qcj=100×5.22×1.5=783m3/min =13.05m3/s②按回采工作面温度计算：Q cj=60×V c×S c式中V c──与计算工作面的温度相对应的风速，为1.0m/s；S c──工作面的平均断面积，为7.1m2；Q cj=60×1.0×7.1=426m3／min=7.1m3／s③按人数计算Q cj=4×N式中N──采煤工作面内同时工作的最多人数,为20人；Q cj=4×20=80m3／min=1.35m3／s④按风速进行验算采用最低风速验算：Q cj≥15×S采大=15×7.4=111m3／min采用最高风速验算：Q cj≤240×S采小=240×7.4=1776m3／min经计算,按回采工作面风量取最大值：Q cj=13.05m3/s，满足风速要求。
