第一讲VC33的电源设计这里主要结合实际项目来讲解VC33的最小系统设计，这一讲为电源电路设计，主要分为一下几个部分进行：DSP系统需要的电源种类DSP系统电源供电的特殊要求：上电次序数字/模拟混合系统电源处理方法电源电路设计及器件选型电源在PCB设计时的一些注意事项1、给TI DSP供电TI DSP有5类典型电源引脚：CPU核电源引脚I/O电源引脚PLL电路电源引脚Flash编程电源引脚（仅C2000系列DSP有）模拟电路电源引脚（仅C2000系列DSP有）2、上电次序CPU内核先于I/O上电，后于I/O掉电（TMS320F281X例外，刚好相反）CPU内核与I/O供电应尽可能同时，二者时间相差不能太长（一般不能>1s，否则会影响器件的寿命或损坏器件）为了保护DSP器件，应在内核电源与I/O电源之间加一肖特基二极管3、数字与模拟部分单独供电最后通过磁珠接在一点即可4、电源电路设计主要的考虑因素用哪种类型的电源器件：转换效率、成本和空间输入电压输出电压（输出电压是否可调、输出电压的路数）输出电流控制/状态：EN控制、PowerGood状态5、电源器件选型这里列出一些常用的LDO，供大家在设计时选择双路输出输入电压输出电压输出电流辅助功能TPS767D318： 5V 3.3V/1.8V 1A/1A ENTPS767D301： 5V 3.3V/可调 1A/1A EN单路输出TPS76333： 5V 3.3V 150mA ENTPS76801： 5V 可调 1A EN、PGTPS75701： 5V 可调 3A EN、PGTPS75501： 5V 可调 5A EN、PG我在做VC33设计中用到的电源器件是双路输出的TPS767D318。
实际中的连接电路大家可以参照Datasheet。
6、电源在PCB时的注意事项数字地、模拟地分开，单点连接强烈推荐采用多层板，为电源和地分别安排专用的层同层上的多个电源、地用隔离带分割每个电源引脚附近放置10～100nF旁路滤波电容，以平滑电源的波动在PCB四周均匀分布一些4.7～10uF大电容旁路电容一般采用瓷片电容好了，第一讲就结束了，希望大家对DSP的电源设计有一个比较深的认识，第二讲为复位监控及时钟电路设计，敬请关注！第二讲VC33的复位监控及时钟电路设计一、复位监控电路设计为了使系统被复位信号正确地初始化，复位信号的脉冲宽度必须至少10 个 H1周期以上（即当C3x 运行于33.33MHz 时需要600ns）。
DSP常见问题解答如何选择外部时钟？DSP的内部指令周期较高，外部晶振的主频不够，因此DSP大多数片内均有PLL。
但每个系列不尽相同。
1)TMS320C2000系列：TMS320C20x：PLL可以÷2，×1，×2和×4，因此外部时钟可以为5MHz－40MHz。
TMS320F240：PLL可以÷2，×1，×1.5，×2，×2.5，×3，×4，×4.5，×5和×9，因此外部时钟可以为2.22MHz－40MHz。
TMS320F241/C242/F243：PLL可以×4，因此外部时钟为5MHz。
TMS320LF24xx：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。
TMS320LF24xxA：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。
2)TMS320C3x系列：TMS320C3x：没有PLL，因此外部主频为工作频率的2倍。
TMS320VC33：PLL可以÷2，×1，×5，因此外部主频可以为12MHz －100MHz。
3)TMS320C5000系列：TMS320VC54xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为0.625MHz－50MHz。
TMS320VC55xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为6.25MHz－300MHz。
4)TMS320C6000系列：TMS320C62xx：PLL可以×1，×4，×6，×7，×8，×9，×10和×11，因此外部主频可以为11.8MHz－300MHz。
TMS320C67xx：PLL可以×1和×4，因此外部主频可以为12.5MHz－230MHz。

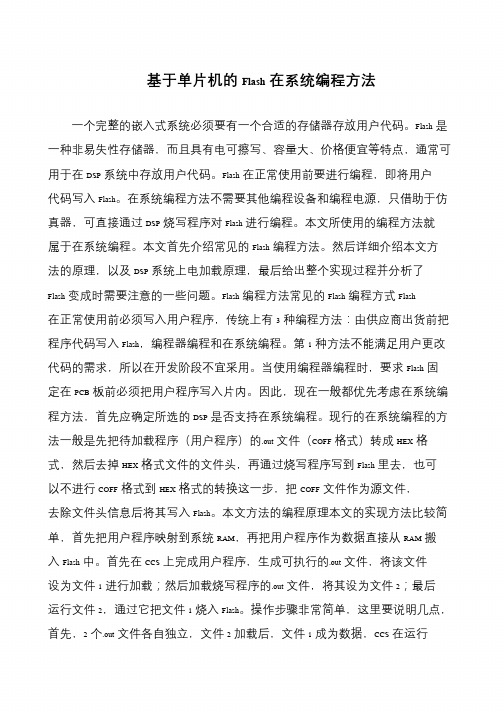

基于单片机的Flash在系统编程方法一个完整的嵌入式系统必须要有一个合适的存储器存放用户代码。
Flash是一种非易失性存储器，而且具有电可擦写、容量大、价格便宜等特点，通常可用于在DSP系统中存放用户代码。
Flash在正常使用前要进行编程，即将用户代码写入Flash。
在系统编程方法不需要其他编程设备和编程电源，只借助于仿真器，可直接通过DSP烧写程序对Flash进行编程。
本文所使用的编程方法就属于在系统编程。
本文首先介绍常见的Flash编程方法。
然后详细介绍本文方法的原理，以及DSP系统上电加载原理，最后给出整个实现过程并分析了Flash变成时需要注意的一些问题。
Flash编程方法常见的Flash编程方式Flash 在正常使用前必须写入用户程序，传统上有3种编程方法：由供应商出货前把程序代码写入Flash，编程器编程和在系统编程。
第1种方法不能满足用户更改代码的需求，所以在开发阶段不宜采用。
当使用编程器编程时，要求Flash固定在PCB板前必须把用户程序写入片内。
因此，现在一般都优先考虑在系统编程方法，首先应确定所选的DSP是否支持在系统编程。
现行的在系统编程的方法一般是先把待加载程序（用户程序）的.out文件（COFF格式）转成HEX格式，然后去掉HEX格式文件的文件头，再通过烧写程序写到Flash里去，也可以不进行COFF格式到HEX格式的转换这一步，把COFF文件作为源文件，去除文件头信息后将其写入Flash。
本文方法的编程原理本文的实现方法比较简单，首先把用户程序映射到系统RAM，再把用户程序作为数据直接从RAM搬入Flash中。
首先在CCS上完成用户程序，生成可执行的.out文件，将该文件设为文件1进行加载；然后加载烧写程序的.out文件，将其设为文件2；最后运行文件2，通过它把文件1烧入Flash。
操作步骤非常简单，这里要说明几点，首先，2个.out文件各自独立，文件2加载后，文件1成为数据，CCS在运行。
ti txt out hex格式原理
文本输出转化为十六进制格式（hex format）的过程，主要是将文本中的每个字符转化为十六进制的数字表示。
这个过程涉及到字符编码和十六进制编码的转换。
1. 字符编码：文本是由一个个的字符组成的，每个字符都有一个对应的编码。
例如，字母'A'的编码是65，'B'的编码是66，'a'的编码是97，'b'的编码是98等等。
这些编码是按照一定的规则分配的，保证了每个字符都有唯一的编码。
2. 十六进制编码：十六进制是一种数制，它使用16个不同的符号来表示数值。
这16个符号包括0-9（表示0-9）和A-F（表示10-15）。
十六进制的数值范围是0-FFFF（或者说0-65535）。
当我们将文本转化为十六进制格式时，每个字符的ASCII码（或者Unicode码）会被转化为对应的十六进制数。
例如，字母'A'的ASCII 码是65，它在十六进制下表示为"41"；字母'B'的ASCII码是66，它在十六进制下表示为"42"；以此类推。
因此，将文本输出转化为十六进制格式的过程就是将每个字符的编码转化为十六进制的编码。
这个过程可以通过编程实现，例如在Python中，可以使用内置的函数`ord()`（获取字符的ASCII码）和`hex()`（将十进制数转化为十六进制）来实现。
IAR编译ZStack-CC2530,生成HEX文件完全配置IAR编译ZStack-CC2530为可下载运行的HEX文件的正确配置：1. 正确配置输出文件格式：菜单选择Project－Options－Linker－Output－Format，选择Other。
右边的Output下拉框 选intel-extended，Format variant 下拉框选None，Module-local下拉框选Include all2.还是在菜单Project－Options－Linker－Output标签中，勾上Override default选项，把编辑框中的文件名的后缀改为hex以上两步都是大多数人熟知的，下面这一步是针对大型程序编译下载所必须的，也是大部分写zstack教程的人所没有提到的。
3. 找到f8w2530.xcl文件，并打开。
（这个文件在"Projects/zstack/Tools/CC2530DB/"目录下，也可以通过IAR编 译环境的左侧Workspace窗口点开Tools文件夹看到）在f8w2530.xcl文件中找到两行被注释掉的语句：//-M(CODE)[(_CODEBANK_START+_FIRST_BANK_ADDR)-(_CODEBANK_END+_FIRST_B ANK_ADDR)]*///_NR_OF_BANKS+_FIRST_BANK_ADDR=0x8000把这两行前面的"//"去掉，保存，重新编译，OK！（注： 去掉这两行的"//"后在编译输出成hex格式时没有问题，但在debug模式下编译会提示警告：Warning[w69]: Address translation (-M, -b# or -b@) has no effect on the output format 'debug'. The output file will be generated but noaddress translation will be performed. 不过并不会影响debug调试的使用。
TI C2000系列串口烧写Flash总结TI提供了多种方式可以对C2000系列DSP的Flash进行编程，参见TI文档《针对TMS320F28xxx DSC 的闪存编程解决方案》。
其中最常见的就是通过JTAG方式，但有时产品装在现场，有空间或其它诸多因素的限制，这种方式过于繁琐，效率低下。
因此，设计人员不得不考虑别的方式，其中，通过串口(SCI)是最常用、最容易实现的方式。
目前，通过串口烧写Flash有两种方法：SDFlash软件和C2Prog软件，下面分别描述。
1 通过SDFlash软件SDFlash软件是Spectrum Digital公司出品的程序下载软件，该公司应该是TI 第三方合作公司。
该公司还生产仿真器、eZdsp实验板以及DMC1500电机控制板等产品。
应用该方法的具体步骤如下：1.1 安装CCS建议安装CCS3.3或更高版本，将你的项目文件编译为可以对Flash编程的.out 文件，如何制作可以参见本文末节。
1.2 安装串口编程算法项目文件文件名称：sdf28xx_v3_0_serial.exe ，可以从Spectrum Digital公司网站上下载(注意这里不是TI网站，记得当时在TI网站上找了好久也没找到)，安装时按默认路径。
安装完以后，桌面及程序列表里不会出现相关文件。
1.3 安装SDFlash软件文件名称：类似于SetupCCSPlatinum_v30xxx.exe，从Spectrum Digital公司网站上下载或者百度。
安装路径默认。
安装完后桌面上会出现如下图标，启动软件方式后面介绍。
图11.4 编辑sdopts.cfg文件点击图1中的文本文件，打开编辑，如是Win7系统的以管理员运行，否则会提示无权限保存。
此文件存放在你所安装的windows的System32目录下。
(1)用记事本的方式打开(2)在"# End of sdopts.cfg”前加入如下文本：[EmulatorId=C1]EmuPortAddr=0xC1EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C2]EmuPortAddr=0xC2EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C3]EmuPortAddr=0xC3EmuPortMode=RS232EmuProductName=SERIAL_FLASH[EmulatorId=C4]EmuPortAddr=0xC4EmuPortMode=RS232EmuProductName=SERIAL_FLASH意思应该是加入串口启动选择。
