目录1 计算依据与基础资料 (1)1.1 标准及规范 (1)1.1.1 标准 (1)1.1.2 规范 (1)1.1.3 参考资料 (1)1.2 主要材料 (1)1.3 设计要点 (2)2 横断面布置 (2)3 汽车荷载横向分布系数、冲击系数的计算 (3)3.1 汽车荷载横向分布系数计算 (3)3.1.1 跨中横向分布系数 (3)3.1.3 车道折减系数 (4)3.2 汽车荷载冲击系数μ值计算 (4)3.2.1汽车荷载纵向整体冲击系数μ (4)3.2.2 汽车荷载的局部加载的冲击系数 (4)4 作用效应组合 (4)4.1 作用的标准值 (4)4.1.1 永久作用标准值 (5)4.1.2 汽车荷载效应标准值 (6)4.2 作用效应组合 (7)4.2.1 基本组合（用于结构承载能力极限状态设计） (8)4.2.2 作用短期效应组合(用于正常使用极限状态设计) (10)4.2.3 作用长期效应组合（用于正常使用极限状态设计） (11)4.3 截面预应力钢束估算及几何特性计算 (13)4.3.1 A类部分预应力混凝土受弯构件受拉区钢筋面积估算 (13)4.3.2 换算截面几何特性计算 (16)5 持久状态承载能力极限状态计算 (18)5.1 正截面抗弯承载能力 (18)5.2 斜截面抗剪承载力验算 (19)5.2.1 验算受弯构件抗剪截面尺寸是否需进行抗剪强度计算 (19)5.2.2 箍筋设置 (22)6 持久状况正常使用极限状态计算 (23)6.1 预应力钢束应力损失计算 (23)6.1.1 张拉控制应力 (24)6.1.2 各项预应力损失 (24)6.2 温度梯度截面上的应力计算 (29)6.3 抗裂验算 (32)6.3.1 正截面抗裂验算 (32)6.3.2 斜截面抗裂计算 (35)6.4 挠度验算 (38)6.4.1 汽车荷载引起的跨中挠度 (38)6.4.2 预制板是否设置预拱值的计算 (39)7 持久状态和短暂状况构件应力计算 (41)7.1 使用阶段正截面法向应力计算 (41)7.1.1 受压区混凝土的最大压应力 (41)7.1.2 受拉区预应力钢筋的最大拉应力 (41)7.2 使用阶段混凝土主压应力、主拉应力计算 (43)7.3 施工阶段应力验算 (46)8 桥面板配筋计算 (48)8.1 荷载标准值计算 (48)8.1.1 计算跨径 (48)8.1.2 跨中弯矩计算 (48)8.1.3 支点剪力 (49)8.2 极限状态承载力计算 (49)8.2.1 荷载效应组合计算 (49)8.2.2 正截面抗弯承载力 (49)8.2.3 斜截面抗剪承载力 (49)8.3 抗裂计算 (50)9 铰接板的混凝土铰缝剪力验算 (50)附录1:跨中截面横向分布系数计算 (50)预应力混凝土公路桥梁通用设计图成套技术通用图计算示例（20m预应力混凝土空心板）1 计算依据与基础资料1.1 标准及规范1.1.1 标准•跨径：桥梁标准跨径20m；计算跨径(正交、简支)19.3m；预制板长19.96m•设计荷载：公路－Ⅰ级•桥面宽度：（路基宽23m，高速公路），半幅桥全宽11.25m0.5m(护栏墙)+10.25m(行车道)+ 0.5m(护栏墙)＝11.25m•桥梁安全等级为一级，环境条件Ⅱ类1.1.2 规范•《公路工程技术标准》JTG B01-2019•《公路桥梁设计通用规范》JTG D60-2019（简称《通规》）•《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2019（简称《预规》）1.1.3 参考资料•《公路桥涵设计手册》桥梁上册（人民交通出版社2019.3）•《公路桥梁荷载横向分布计算》（人民交通出版社1977.12）1.2 主要材料1）混凝土：预制板及铰缝为C50、现浇铺装层为C40、护栏为C302）预应力钢绞线：采用钢绞线15.2s φ，1860pk f Mpa =，51.9510p E Mpa =⨯3）普通钢筋：采用HRB335，335sk f Mpa =，52.0104S E Mpa =⨯ 1.3 设计要点1）本计算示例按先张法部分预应力混凝土A 类构件设计，桥面现浇层100mmC40混凝土中，考虑50mm 参与活载阶段的结构受力； 2）预应力张拉控制应力值0.68con pk f σ=，预应力张拉台座长假定为50m ，混凝土强度达到85％时才允许放张预应力钢筋;3）计算预应力损失时计入加热养护温度差20℃引起的预应力损失; 4）计算混凝土收缩、徐变引起的预应力损失时传力锚固龄期为7d; 5）环境平均相对湿度RH=70％; 6）存梁时间为90d 。
板宽b= 1.2m
板高h=0.38m 叠合层厚=
0m 面恒载= 6.5kn/㎡活载=1kn/㎡跨度=
13.2m
板自重= 5.14kn/㎡灌缝重=0.152kn/㎡
叠合层重=0kn/㎡
二、计算：
12.292kn/㎡12.792kn/㎡
0.960913<0.87满足条件
3、qk=
7.5
kn/㎡
1、按荷载效应基本组合计算的弯矩设计值15.5504kn/㎡400.2906kn.m qk=恒+活=12.792kn/㎡
329.2853kn.m 3、按荷载效应准永久组合计算的弯矩设计值qq=恒=11.792kn/㎡
303.5438kn.m 122.2261kn SP、SPD预应力空心板计算
一、基本资料：类型（一）：当2kn/㎡≤可变荷载标准组合值≤5kn/㎡
准永久组合设计值≤0.87标准组合设计值
1、准永久组合设计值=
2、标准组合设计值=准永久组合设计值/标准组合设计值=按（05SG408)选用
按（05SG408)选用4、按荷载效应基本组合计算的剪力设计值
Vu=b*qu*lo/2=按（05SG408)选用
qu=1.2*恒+1.4*活=Mu=b*qu*lo*lo/8=2、按荷载效应标准组合计算的弯矩设计值Mk=b*qk*lo*lo/8=Mq=b*qq*lo*lo/8=类型（二）：不满足类型一时。

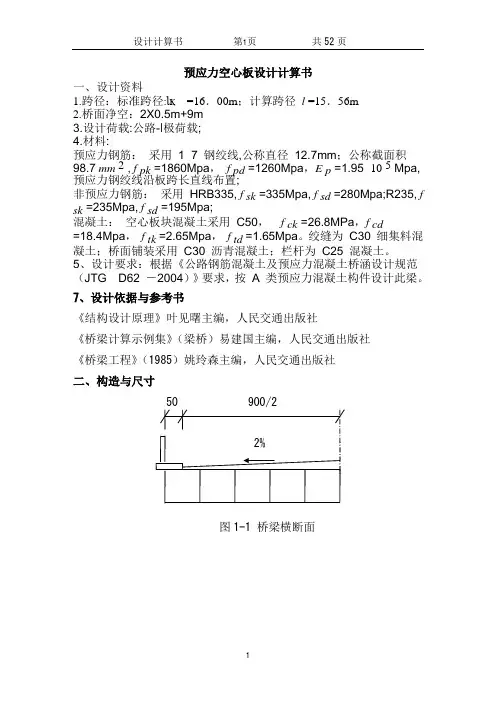

预应力空心板设计计算书一、设计资料1.跨径：标准跨径:Ɩқ=16．00m；计算跨径l =15．56m2.桥面净空：2X0.5m+9m3.设计荷载:公路-ǀ极荷载;4.材料:预应力钢筋：采用1×7 钢绞线,公称直径12.7mm；公称截面积98.7 mm 2 , f pk =1860Mpa，f pd =1260Mpa，E p =1.95×10 5 Mpa, 预应力钢绞线沿板跨长直线布置;非预应力钢筋：采用HRB335, f sk =335Mpa, f sd =280Mpa;R235, f sk =235Mpa, f sd =195Mpa;混凝土：空心板块混凝土采用C50，f ck =26.8MPa，f cd=18.4Mpa，f tk =2.65Mpa，f td =1.65Mpa。
绞缝为C30 细集料混凝土；桥面铺装采用C30 沥青混凝土；栏杆为C25 混凝土。
5、设计要求：根据《公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62 －2004）》要求，按A 类预应力混凝土构件设计此梁。
7、设计依据与参考书《结构设计原理》叶见曙主编，人民交通出版社《桥梁计算示例集》（梁桥）易建国主编，人民交通出版社《桥梁工程》（1985）姚玲森主编，人民交通出版社二、构造与尺寸50 900/22%图1-1 桥梁横断面图1-2 面构造及尺寸（尺单位：cm）三、毛截面面积计算（详见图1-2）A h=4688.28cm2(一)毛截面重心位置全截面静距：对称部分抵消后对1/2板高静距S=4854.5cm³铰面积：A铰=885cm2毛面积的重心及位置为：d h=1.2cm (向下)铰重心对1/2板高的距离：d铰=5.5cm(二)毛截面对重心的惯距面积：A′=2290.2cm²圆对自身惯距：I=417392.8cm4由此可得空心板毛截面至重心轴的惯性矩：I=3.07X10¹ºm m4空心板的截面抗扭刚度可简化为图1-3的单箱截面来近似计算I T=4.35X10¹ºmm4。
钢筋混凝土空心板设计计算书一、基本设计资料1、跨度和桥面宽度（1）标准跨径：20m（墩中心距）。
（2）计算跨径：19.3m。
（3）桥面宽度：净7m+2×1.5m（人行道）=8.5m。
2、技术标准（1）设计荷载：公路—Ⅱ级，人行道和栏杆自重线密度按照单侧8KN/m计算，（2）人群荷载取3KN/㎡。
（3）环境标准：Ⅰ类环境。
（4）设计安全等级：二级。
3、主要材料（1）混凝土：混凝土空心简支板和铰接缝采用C40混凝土；桥面铺装上层采用0.04m沥青混凝土，下层为0.06厚C30混凝土。
沥青混凝土重度按23KN/m³计算，混凝土重度按25KN/m³计。
（2）钢材采用HPB235，HPB335钢筋。
中板截面构造及尺寸（单位：cm）二、计算空心板截面几何特性1、毛截面面积计算()2111124702162555505503586307.32222A cmπ⎡⎤=⨯+⨯⨯-⨯⨯⨯++⨯+⨯⨯+⨯⨯=⎢⎥⎣⎦全截面对12板高处的静矩为：12311111255(355)555(3555)250(351550)232231285351053758.3323h S cm ⎡=⨯⨯⨯⨯-⨯+⨯⨯-⨯-⨯⨯⨯--⨯⎢⎣⎤⎛⎫-⨯⨯⨯--⨯= ⎪⎥⎝⎭⎦铰缝的面积为：()2220.5555550.53500.558765j A cm cm =⨯⨯⨯+⨯+⨯⨯+⨯⨯=毛截面重心离12板高的距离为：123758.330.66307.32hS d cm A=== 铰缝重心到12板高的距离为：123758.334.913765h j jS d cm A === 2、毛截面惯性矩计算铰缝对自身重心轴的惯性矩为：333324555035855576522 4.91339726.0436*******j I cm ⎡⎤⎛⎫⨯⨯⨯⨯=⨯⨯++++⨯=⎢⎥ ⎪⎝⎭⎣⎦空心板截面对其重心轴的惯性矩为：()34222641247032124700.62160.6219863.02765 4.9130.612642.295010I cmcm ππ⎡⎤⎛⎫⨯⨯=+⨯⨯-⨯+⨯⨯-⨯-⨯+⎢⎥ ⎪⎝⎭⎣⎦=⨯ 空心板截面的抗扭刚度可简化为下图所示的箱型截面进行近似计算抗扭刚度为：2222641244104517.01121011251112104191920T b h I cm h b t t t⨯⨯===⨯⨯⎛⎫⎛⎫⨯++++⎪ ⎪⎝⎭⎝⎭三、主梁内力计算1、永久作用效应计算（1）空心板自重（一期结构自重）： 416307.321025/15.768/G kN m kN m -=⨯⨯= （2）桥面系自重（二期结构自重）：1）本设计人行道和栏杆自重线密度按照单侧8KN/m 计算。
空心板设计计算书毕业设计第Ⅰ部分上部结构I、设计资料一、设计标准及材料标准跨径：16m 计算跨径：15.56m桥面净宽： 9+2×0.5m 设计荷载：汽—20，挂—100 材料：预应力钢筋：Φ15.24（7Φ5.0）钢铰线，后法施工。
非预应力钢筋：Ⅰ钢筋和Ⅱ级螺纹钢筋混凝土：空心板为R40号，空心板铰逢为R30号；桥面铺装为R30号沥青砼；栏杆、人行道采用R30号砼;二、构造与尺寸图1-1 桥梁横断面（尺寸单位：cm）三、设计依据与参考书《结构设计原理》叶见曙主编，人民交通《桥梁计算示例集》（梁桥）易建国主编，人民交通《桥梁工程》（1985）玲森主编，人民交通《公路桥涵标准图》公路桥涵标准图编制组，人民交通《公路桥涵设计规（合订本）》(JTJ021-85)人民交通《公路砖石及混凝土桥涵设计规》（JTJ022-85）II、上部结构的设计过程一、毛截面面积计算（详见图1-2）A h=99×90－30×63－∏×31.52－（3×3＋7×7＋12×7）=4688.28cm2(一)毛截面重心位置全截面静距：对称部分抵消，除去下部3cm后1/2板高静距S=2[5×7/2（2/3×7＋14.5＋14）+3×8×（21＋14.5＋8/2）＋2×8/2（14.5＋21＋8/3）]＋99×3×（43.5＋3/2）=3667.5＋13365=17032.5cm3铰面积：A铰=2×（1/2×7×5＋1/2×2×8＋3×8）=99cm2毛面积的重心及位置为：d h=17032.5/4688.28=3.63cm (向下)则重心距下边缘的距离为：14＋18＋14.5－3.63=42.87cm距上边缘距离为：90－42.87=47.13cm铰重心对除去下部3cm后1/2板高的距离：d铰=3667.5/99=37.05cm(二)毛截面对重心的惯距O y OI I图1-3每个挖空半圆(图1-3)面积：A′=1/2×∏×R2=1/2×3.14×182=508.68cm2重心：y=4R/(3×∏)=4×18/(3×3.14)=7.64cm半圆对自身惯距：I=I I-I－A′y2=3.14×184/8－508.68×7.642=41203.08－29691.45=11511.63cm4由此可得：I h=99×903/12＋99×90×3.632－2[36×293/12＋36×29×3.632]－4×11511.63－2×508.68×[（7.64＋29/2＋3.63）2＋（7.64＋29/2―3.63）2]―2（1/12×83×3＋1/36×2×83＋1×5×73/36）－99×（37.05＋3.63）2=4723333.21cm4二、力计算（一）、永久荷载（恒载）作用下1.桥面系安全带、栏杆：单侧为6.25kN/m桥面铺装：2×（0.06+0.15）/2×4.5×23=21.74 kN/mg1= (6.25×2+21.74)/10=3.43 kN/m2.铰和接缝：g2=(99+1×90)×10-4×24=0.45 kN/m3.行车道板：g3=4688.28×10-4×25=11.72 kN/m恒载总重力：g=g1+g2+g3=3.43+0.45+11.72=15.6kN/m恒载力计算见表1-1。
