移动通信基站基础知识概括移动通信基站基础知识概括移动通信基站是现代通信系统的核心组成部分之一。

它们是无线通信网络的节点，负责接收和发送信号，以提供无线通信服务。

本文将概括介绍移动通信基站的基础知识，包括基站的构成、工作原理以及常见的基站类型。

一、基站的构成通常，移动通信基站由以下几个主要组件构成：1. 天线系统：天线是基站的重要组成部分，用于接收和发送无线信号。

不同的通信网络使用不同类型的天线，如宏基站使用扇形天线，微基站使用小区天线。

2. 射频前端模块：射频前端模块负责将数字信号转换为射频信号，并将其与天线系统进行连接。

3. 基带处理模块：基带处理模块主要处理数字信号，包括信号解调、编码和解码等功能。

4. 交换与控制模块：交换与控制模块用于管理基站的通信连接、调度信号，并与核心网络进行通信。

5. 电源系统：基站需要稳定的电源供应，以保障其正常运行。

电源系统可以通过电池、太阳能或传统的交流电源进行供电。

二、基站的工作原理移动通信基站的工作原理可以简单归纳为以下几个步骤：1. 信号接收：基站的天线系统接收到来自移动用户设备的信号，并将其转换为电信号。

2. 信号处理：接收到的电信号经过射频前端模块和基带处理模块的处理，进行信号解调、编码和解码等操作。

3. 信号传输：处理后的信号通过交换与控制模块传输到核心网络，与其他基站和移动用户设备进行通信。

4. 信号发射：基站接收核心网络的信号，使用天线系统将信号转换为无线信号，并发送给移动用户设备。

基站不仅负责与移动用户设备之间的通信，还承担着信号的控制、调度和管理等功能，以保证整个通信系统的稳定运行。

三、常见的基站类型基站类型主要根据覆盖范围和功率进行分类。

以下是几种常见的基站类型：1. 宏基站：宏基站是覆盖范围最广的基站类型，通常用于城市和乡村地区的覆盖。

它具有较高的发射功率和接收灵敏度，可覆盖数十公里的范围。

2. 微基站：微基站覆盖范围较宏基站更小，通常用于城市区域内的覆盖。

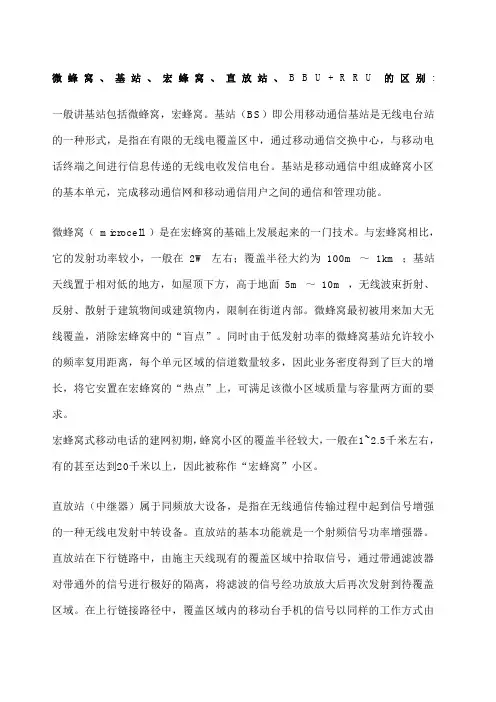

微蜂窝、基站、宏蜂窝、直放站、B B U+R R U的区别: 一般讲基站包括微蜂窝，宏蜂窝。

基站（BS）即公用移动通信基站是无线电台站的一种形式，是指在有限的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。

基站是移动通信中组成蜂窝小区的基本单元，完成移动通信网和移动通信用户之间的通信和管理功能。

微蜂窝（microcell ）是在宏蜂窝的基础上发展起来的一门技术。

与宏蜂窝相比，它的发射功率较小，一般在2W 左右；覆盖半径大约为100m ～1km ；基站天线置于相对低的地方，如屋顶下方，高于地面5m ～10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。

微蜂窝最初被用来加大无线覆盖，消除宏蜂窝中的“盲点”。

同时由于低发射功率的微蜂窝基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，将它安置在宏蜂窝的“热点”上，可满足该微小区域质量与容量两方面的要求。

宏蜂窝式移动电话的建网初期，蜂窝小区的覆盖半径较大，一般在1~2.5千米左右，有的甚至达到20千米以上，因此被称作“宏蜂窝”小区。

直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

RRU(射频拉远模块)和BBU(基带处理单元)之间需要用光纤连接。

RRU(Radio Remote Unit)技术特点是将基站分成近端机即无线基带控制（Radio Server）和远端机即射频拉远（RRU）两部分，二者之间通过光纤连接，其接口是基于开放式CPRI或IR接口，可以稳定地与主流厂商的设备进行连接。

5G(NR)蜂窝网络支持超高速的数据传输，即使在建筑物和家庭内部也需要密集的小型蜂窝。

因此，为设置这些小型基站需要根据现场安装空间的射频场景部署和调整许多参数，通过这些Small Cell(微小区)和Pico Cell(微微小区)满足覆盖及业务的需要。

一、微小区(small cell)是低射频(RF)的无线接入节点。

这些接入节点的服务区域包括室内和室外区域，每一个小区部署的标准是覆盖范围和容量；而小基站是这些标准的出路，这些节点可以工作在授权和非授权频谱中，覆盖范围在10米到2公里之间。

安装Small Cell的目的是为了提升宏站无法支撑的人口稠密城市地区的覆盖范围和容量，Small Cell的增长将增加综合数据流通量。

二、小基站(小区)安装可延长终端电池的使用时间，具体分为Femtocell(毫微微基站)、microcell(微基站)和picocell(微微基站)。

家庭基站具有范围最短的小型基站类型，通常部署在家庭或小型企业中。

Femtocell的最大范围小于10 米。

微微蜂窝基站通常安装在较大的室内区域，例如购物中心、工作场所和机场或车站，它们一次最多可容纳100名用户，范围不到200米。

微蜂窝是最大、最强大的小型蜂窝，通常部署在户外并临时用于大型活动。

微蜂窝的覆盖范围可达2公里。

微蜂窝和微微蜂窝通常由网络运营商安装。

小型蜂窝天线必须具有户外家具辅助、高天气可靠性和安全触摸设计。

部署小型蜂窝天线面临的挑战是寻找具有成本效益的创新解决方案、优化信号覆盖范围并避免干扰。

三、参数设置小基站是5G网络的重要组成部分可提高网络容量、密度和覆盖范围。

从综合设计和需求的演进来看，小基站是构建5G实用和盈利路径的重要因素。

5G设计和建设中需求包括：容量覆盖范围更高频率频谱低功耗共享频谱带宽四、小基站是5G部署唯一可行选择，其中微小区将发挥的作用包括：6GHz频谱应用，小区传播限制；可在许可和非许可频段上使用；城市、交通枢纽等交通需求超密集；区域；可扩展、低成本部署；需要自建室内覆盖的中小企业；农村、偏远和临时部署场景的覆盖范围扩展；为客户提供更好的位置。

什么是宏蜂窝什么是微蜂窝2010-01-24 22:00:28| 分类：通信知识| 标签：|字号大中小订阅在小区制移动通信网络中，通常采用正六边形无线小区邻接构成面状服务区。

由于服务区的形状很像蜂窝，这种网络便被称为蜂窝式网络。

宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区（macrocell）构成，每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。

在实际的macrocell内，通常存在着两种特殊的微小区域。

一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持macrocell中的大部分业务。

以上两“点”问题的解决，往往依靠设置直放站、分裂小区等办法。

除了经济方面的原因外，从原理上讲，这两种方法也不能无限制地使用，因为扩大了系统覆盖，通信质量要下降；提高了通信质量，往往又要牺牲容量。

近年来，随着业务需求的剧增，这些方法更显捉襟见时，这样便产生了微蜂窝技术。

微蜂窝小区(microcell)的覆盖半径为30m～300m，基站天线低于屋顶高度，传播主要沿着街道的视线进行，信号在楼顶的泄露小。

因此，microcell最初被用来加大无线电覆盖，消除macrocell中的“盲点”。

由于低发射功率的microcell基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，且RF干扰很低，将它安置在macrocell的“热点”上，可满足该微小区域质量与容量两方面的要求。

实际上，microcell主要安置在macrocell内的“热点”地区。

不同尽寸的小区重叠起来，不同发射功率的基站紧邻并同时存在，使得整个通信网络呈现出多层次的结构。

相邻microcell的切换都回到所在的macrocell上，macrocell的广域大功率覆盖可看成是宏蜂窝上层网络，并作为移动用户在两个microcell区间移动时的“安全网”，而大量的microcell则构成微蜂窝下层网络。

微蜂窝（Microcell）发射功率小（一般最大2兆/载波）天线位置底（解决微小区，微微小区的覆盖）安装简便（室内室外壁挂式安装）易于频率规划（微小区不易产生频率干扰）它是解决移动通信在高话务量区的最佳选择，广泛用于机场，车站。

交易会，宾馆，地下商场的覆盖。

技术指标：频率上行890-915Mhz下行935-960Mhz载波带宽200K hz信道数8个全速率信道/载波调制方式GMSK最小频率间隔400 K hz最大发射功率33dbm/载波接收灵敏度-107 dbm室内覆盖应考虑的因素：隔墙的阻挡（5-20db）楼房的阻挡（20db以上）家具等其他障碍物的阻挡（2-15db）多路径衰减高层建筑物（20）或以上“孤岛效应”—无信号覆盖“乒乓效应”—信号强度理想，通话困难。

解决室内覆盖的基本方法：通过天馈系统的分布，将信号送达建筑物内部的各个区域，以得到尽善尽美的信号覆盖效果。

天馈分布系统：采用8D-SFAE软馈线，便于室内布线。

专为室内覆盖设计的吸顶式和壁挂式天线。

配以功分/合路器，将微蜂窝的信号均匀的分布到各楼层。

天馈分布系统的相关材料：日本关西8D—SFAE软馈线，900MHZ频段衰减11.3DB/100米二功分/合路器衰减3.5 DB三功分/合路器衰减5 DB四功分/合路器衰减7 DB壁挂式和吸顶式增益2—4 DB天馈延伸系统；天线分布适合于一个微蜂窝覆盖8层楼左右，建筑面积约5000平方米。

若更大的建筑，一般无源天馈系统很难满足覆盖需要。

对于较大型的建筑覆盖，需增加放大器，以补偿信号在传输过程中的衰耗。

延伸放大系统.延伸放大器：增益10—20db可调输出功率：18dbm具有ALC（自动电平控制）采用DC15V芯线馈电供电器：将AC220交流电变换成15V直流电，经馈线送至延伸放大器。

光纤信号分布系统：同轴电缆——布线困难，损耗小，不适于长距离传输信号。

对于大型写字楼，高层酒店，地下隧道的覆盖需使用布线方便损耗小的传输方式——光纤传输距离远，(>3公里)，使用非金属光纤，布线方便。

五、微蜂窝产品本部分介绍微蜂窝基站的硬件，着重介绍M_CELL ARENA 和M_CELL CITY两种常用的微蜂窝产品，通过这一部分的学习读者将对这两种微蜂窝的硬件结构、安装使用方法有较好的掌握。

1、MOTOLORA微蜂窝产品微蜂窝基站主要用于热点覆盖和室内覆盖，一般具有体积小、功率小、安装方便、支持市电输入等特点。

微蜂窝基站构成的微蜂窝层能够有效地对宏蜂窝层进行补充，使网络结构更合理、投资效益更高。

对于频谱资源有限而网络容量不能满足市场的系统来说，微蜂窝是解决频谱资源和网络容量矛盾的有效方法。

我们的微蜂窝产品主要有M_CELL micro、M_CELL city、M_CELL arena等几种类型。

●M_CELL micro●M_CELL city●M_CELL arena适用于：●高话务热点地区●室内盲区●地下车站、公共通道●高层建筑2、M_CELL arena微蜂窝基站M_cell arena是继M_cell micro、M_cell city后的第三代微蜂窝产品，和以前的产品相比更小巧美观，工程安装更简单方便。

主要应用于话务密集的局部地区，可分散布点作为宏蜂窝的补充，也可成批使用组成微蜂窝层。

M_cell arena特性M_cell arena有900M和1800M两个频段的产品，每个基站有2个载频。

M_cell arena能适应较宽的工作环境温度范围，可以安装在室外，一般用交流电源对它供电，但如果有+27V的直流电源，也可用直流电源供电。

M_cell arena基站的一些参数电源：88 — 264V AC，45 — 66Hz最大功耗：EGSM900：环境温度为-40℃— +10℃时 660W环境温度为+10℃— +50℃时 160WDCS1800：环境温度为-40℃— +10℃时 680W环境温度为+10℃— +50℃时 180W 工作环境温度：-40℃— +50℃基站尺寸（高×宽×深）：532mm×542mm×193mm（包括支架）重量：20kgM_cell arena基站的主要性能指标M_cell arena的硬件模块M_cell arena 基站内部主要包括RDIS、DTRX、交直电源模块和后备电池等模块。
