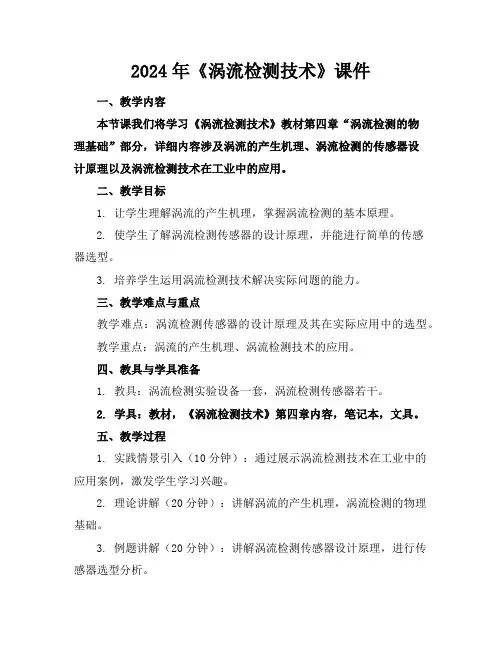

2024年《涡流检测技术》课件一、教学内容本节课我们将学习《涡流检测技术》教材第四章“涡流检测的物理基础”部分，详细内容涉及涡流的产生机理、涡流检测的传感器设计原理以及涡流检测技术在工业中的应用。
二、教学目标1. 让学生理解涡流的产生机理，掌握涡流检测的基本原理。
2. 使学生了解涡流检测传感器的设计原理，并能进行简单的传感器选型。
3. 培养学生运用涡流检测技术解决实际问题的能力。
三、教学难点与重点教学难点：涡流检测传感器的设计原理及其在实际应用中的选型。
教学重点：涡流的产生机理、涡流检测技术的应用。
四、教具与学具准备1. 教具：涡流检测实验设备一套，涡流检测传感器若干。
2. 学具：教材，《涡流检测技术》第四章内容，笔记本，文具。
五、教学过程1. 实践情景引入（10分钟）：通过展示涡流检测技术在工业中的应用案例，激发学生学习兴趣。
2. 理论讲解（20分钟）：讲解涡流的产生机理，涡流检测的物理基础。
3. 例题讲解（20分钟）：讲解涡流检测传感器设计原理，进行传感器选型分析。
4. 随堂练习（15分钟）：让学生针对实际问题，设计涡流检测方案。
5. 课堂讨论（15分钟）：讨论学生在设计过程中遇到的问题，共同解决问题。
六、板书设计1. 涡流的产生机理2. 涡流检测的物理基础3. 涡流检测传感器设计原理4. 涡流检测技术在实际应用中的选型七、作业设计1. 作业题目：设计一个涡流检测方案，用于检测某金属部件的裂纹。
2. 答案要点：涡流传感器选型，检测方案步骤，预期检测结果。
八、课后反思及拓展延伸本节课学生掌握了涡流检测的基本原理和传感器设计原理，但实际操作能力有待提高。
课后可布置相关实践作业，让学生进一步巩固所学知识。
拓展延伸部分，可引导学生了解其他无损检测技术，如超声波检测、射线检测等，以便于学生形成完整的知识体系。
重点和难点解析1. 涡流检测传感器设计原理及其在实际应用中的选型。
2. 涡流检测技术在工业中的应用案例分析。
涡流检测ect检测技术标准涡流检测（ECT）是一种常用的无损检测技术，它利用涡流场对导体材料的检测，以实现对材料表面和近表面缺陷的检测。
下面是关于涡流检测技术的详细说明。
一、涡流检测的原理涡流检测是基于电磁感应原理的无损检测方法。
当一个交流电磁线圈靠近被检测的导电材料时，线圈中会产生交变磁场。
这个磁场会在被检测材料中产生涡流。
如果材料中存在缺陷或异常，如裂纹、气孔、夹杂物等，这些缺陷会改变涡流的分布和强度，从而改变线圈中的感应电动势。
通过测量这个感应电动势的变化，可以确定被检测材料中的缺陷。
二、涡流检测的优点1．高灵敏度：涡流检测对材料表面和近表面的缺陷非常敏感，可以检测出微小的裂纹和其他缺陷。
2．快速高效：涡流检测可以在线进行，且不需要对材料进行特殊处理，因此可以快速高效地检测大量材料。
3．无需耦合剂：与其他无损检测方法相比，涡流检测不需要使用耦合剂，因此可以减少污染和操作成本。
4．适应性强：涡流检测适用于各种导电材料，包括金属、合金、复合材料等。
三、涡流检测的局限性1．检测深度有限：涡流检测主要适用于材料表面和近表面的缺陷检测，对于深层缺陷的检测能力有限。
2．对材料形状和大小敏感：涡流检测的灵敏度受到材料形状和大小的影响，因此对于不同形状和大小的零件需要进行不同的检测设置。
3．不能检测非导电材料：涡流检测只能用于导电材料的检测，对于非导电材料的检测无能为力。
四、涡流检测的标准为了规范涡流检测的技术要求和应用范围，国际上制定了一系列相关标准。
下面是几个主要的涡流检测标准：1．ISO 18564-1: 无损检测-涡流检测-第1部分：一般原则和方法：该标准规定了涡流检测的一般原则和方法，包括检测设备的选择、检测程序、缺陷评定等方面。
2．ISO 18564-2: 无损检测-涡流检测-第2部分：设备：该标准规定了涡流检测设备的性能要求和测试方法，包括电磁线圈的设计、制造和测试要求等。
3．ISO 18564-3: 无损检测-涡流检测-第3部分：人员：该标准规定了从事涡流检测工作的人员要求，包括培训、资格认证、技能要求等方面。
涡流检测技术概述资料整理：无损检测资源网沧州市欧谱检测仪器有限公司一、涡流检测原理涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。
由涡流产生的交流磁场也产生磁力线，其磁力线也是随时间而变化，它穿过激磁线圈时又在线圈内感生出交流电。
因为这个电流方向与涡流方向相反，结果就与激磁线圈中原来的电流方向相同了。
这就是说线圈中的电流由于涡流的反作用而增加了。
假如涡流变化，这个增加的部分(反作用电流)也变化。
测定这个电流变化，从而可得到试件的信息。
涡流的分布及其电流大小，是由线圈的形状和尺寸，交流频率(试验频率)，导体的电导率、磁导率、形状和尺寸，导体与线圈间的距离，以及导体表面缺陷等因素所决定的。
因此，根据检测到的试件中的涡流，就可以取得关于试件材质，缺陷和形状尺寸等信息。
二、涡流检测方法涡流检测是把导体接近通有交流电的线圈，由线圈建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。
导体中的涡流也会产生自己的磁场，涡流磁场的作用改变了原磁场的强弱，进而导致线圈电压和阻抗的改变。
当导体表面或近表面出现缺陷时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，无损检测资源网根据这一变化，就可以间接地知道导体内缺陷的存在。
由于试件形状的不同，检测部位的不同，所以检验线圈的形状与接近试件的方式与不尽相同。
为了适应各种检测需要，人们设计了各种各样的检测线圈和涡流检测仪器。
1、检测线圈及其分类在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。
所以说，检测线圈是一种换能器。
12×2—103—4—5—6—2×图1 涡流渗透深度与激励频率的关系图2 藕合线圈的互感电路a) 藕合线圈电路b)互感作用电路c) 藕合线圈等效感电路折合阻抗与一次线圈本身的阻抗之和称为图3 交流电路中电压和阻抗平面图线圈等效电路b)电压向量图c)阻抗向量图图4图5 阻抗平面图a)线圈阻抗平面b)归一化阻抗曲线图5 福斯特的假想物理模型表2 不同频率f/fg 的有效磁导率μeff的值表中：f为涡流检测的激励频率，也称之为工作频率，fg 为特征频率。
f/fg为频率比，它是涡流检测中的一个重要参数。
因此归一化电压为：数所决定，即：a)绝对式2－检测线圈3－管材在裂纹)时。
检测线圈就有信号输出，来实现检测目的。
标准的比较式1－参考线圈2－检测线圈4－棒材线圈感应输出急剧变化的信号。
c)自比较式1－参考线圈2－检测线圈3邻桥臂上。
用于管子检测的探头线圈在交流桥路中的位置电桥个参考线圈。
绝对式探头1 2线圈2 3－软定心导板4－接插件5探伤的材料进行检测。
差动式探头1 2线圈2 3－软定心导板4－接插件5－外壳二. 涡流检测的频率选择用于非铁磁性圆柱形棒料的检测频率选择图图中：IACS 为国际退火铜标准图的使用方法如下：1) 在A 线上取棒料电导率σ；2) 在B 线上取棒料直径d ；3) 将这两点间的连线延长使之与C 线相交；4) C 线上的交点垂直向上画直线，与所需的kr 值所对应的水平线相交得到一点；5) 根据交点在频率图(斜线)中的位置，即可读出所需的工作频率。
只要适当调节控制信号OT的相位，使θ2＝90º，那么，干扰信号的输出为零，而总的信号输出(OC＝OAcosθ1仅与缺陷信号有关，消除了不平衡电桥法工作原理在涡流检测中用作参考标准的人工缺陷的种类和形状检测线圈的阻抗特性表面探头以50Hz的频率检测厚铝板缺陷绝对式探头检测阻抗图b)差动式探头检测阻抗图1、2－裂纹3－表层下洞穴时处理，并将结果在CRT上进行实时显示。

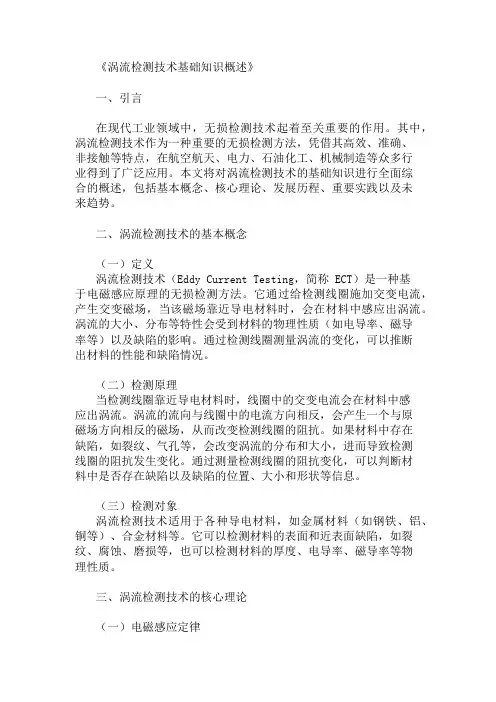

《涡流检测技术基础知识概述》一、引言在现代工业领域中，无损检测技术起着至关重要的作用。
其中，涡流检测技术作为一种重要的无损检测方法，凭借其高效、准确、非接触等特点，在航空航天、电力、石油化工、机械制造等众多行业得到了广泛应用。
本文将对涡流检测技术的基础知识进行全面综合的概述，包括基本概念、核心理论、发展历程、重要实践以及未来趋势。
二、涡流检测技术的基本概念（一）定义涡流检测技术（Eddy Current Testing，简称 ECT）是一种基于电磁感应原理的无损检测方法。
它通过给检测线圈施加交变电流，产生交变磁场，当该磁场靠近导电材料时，会在材料中感应出涡流。
涡流的大小、分布等特性会受到材料的物理性质（如电导率、磁导率等）以及缺陷的影响。
通过检测线圈测量涡流的变化，可以推断出材料的性能和缺陷情况。
（二）检测原理当检测线圈靠近导电材料时，线圈中的交变电流会在材料中感应出涡流。
涡流的流向与线圈中的电流方向相反，会产生一个与原磁场方向相反的磁场，从而改变检测线圈的阻抗。
如果材料中存在缺陷，如裂纹、气孔等，会改变涡流的分布和大小，进而导致检测线圈的阻抗发生变化。
通过测量检测线圈的阻抗变化，可以判断材料中是否存在缺陷以及缺陷的位置、大小和形状等信息。
（三）检测对象涡流检测技术适用于各种导电材料，如金属材料（如钢铁、铝、铜等）、合金材料等。
它可以检测材料的表面和近表面缺陷，如裂纹、腐蚀、磨损等，也可以检测材料的厚度、电导率、磁导率等物理性质。
三、涡流检测技术的核心理论（一）电磁感应定律涡流检测技术的基础是电磁感应定律。
根据电磁感应定律，当穿过闭合回路的磁通量发生变化时，回路中会产生感应电动势。
在涡流检测中，检测线圈中的交变电流产生的交变磁场会在导电材料中感应出涡流，这就是电磁感应的过程。
（二）涡流场理论涡流场理论主要研究涡流在导电材料中的分布和变化规律。
涡流的大小和分布受到材料的电导率、磁导率、检测频率、线圈形状和尺寸等因素的影响。
