14电技检测与转换复习题

第一章检测技术的基础知识（本文档适合电气工程类专业同学朋友们，希望能帮到你们）一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。

2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。

3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。

4．在选用仪表时，最好能使其工作在不小于满刻度值2/3 的区域。

5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。

6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。

7、若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。

（因为U≥2/3Umax）8、有一温度计，它的量程范围为0～200℃，精度等级为0.5级。

该表可能出现的最大误差为 1℃，当测量100℃时的示值相对误差为 1% 。

9、传感器是实现自动检测和自动控制的首要环节，它的作用是将　非电量转换成与之具有一定关系的电量。

10、传感器一般由　敏感元件　和　转换元件　两部分组成。

11、某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为60 mv/mm 。

二、选择题1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。

A．传感器 B. 测量电路 C. 输出单元2．构成一个传感受器必不可少的部分是 B 。

A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3．有四台量程均为0-600℃的测量仪表。

今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。

A．5.0级B．2.5级C．2.0级D．1.5级4．有四台量程不同，但精度等级均为1.0级的测温仪表。

今欲测250℃的温度，选用量程为 C 的最为合理。

检测与转换技术复习题1 ⼀台精度等级为0.5级、量程为600-1200oC的温度传感器，求1）最⼤绝对误差；2）检测时某点最⼤绝对误差时4oC，问此仪表是否合格？我国⼯业仪表等级分为0.1,0.2,0.5,1.0,1.5,2.5,5.0七个等级,并标志在仪表刻度标尺或铭牌上.仪表准确度习惯上称为精度,准确度等级习惯上称为精度等级。

仪表精度=（绝对误差的最⼤值/仪表量程）*100% 。

以上计算式取绝对值去掉%就是我们看到的精度等级了。

2、欲测240V左右的电压，要求测量值的相对误差的绝对值不⼤于0.6%。

问：选⽤量程为250V电压表，其精度应选择哪⼀级？若选⽤量程为500V电压表，其精度应选择哪⼀级？3、已知待测⼒为70N，现有两只测⼒表，⼀只测量范围0~500N，精度为0.5级。

另⼀只测量范围为0~100N，精度为1级。

问选那⼀只测量仪表好，为什么？根据计算选⽤精度为1级测量量程为0-100N的测⼒表相对误差⼩。

所以选⽤这个测量表。

4 检验⼀台量程为0-250mmH2O的差压变送器，当差压由0上升⾄100mmH2O时，差压变送器读数为98mmH2O；当差压由250mmH2O下降⾄100mmH2O时，差压变送器读数为103mmH2O，问此仪表在该点的迟滞（变差）是多少？解：该仪表的迟滞＝（103-98）/(250-0) =2%5某玻璃⽔银温度计微分⽅程式为式中：Q0为⽔银柱⾼度(m);Q i为被测温度（oC）。

试确定该温度计的时间常数和静态灵敏度系数。

解：由⽅程式知道该温度计为⼀阶传感器。

1)时间常数τ＝a1/a0=4/2=2s2)静态灵敏度系数k=b0/a0=2x10-3/2=10-3 m/℃6已知某⼀阶传感器的传递函数Τ=0.001s,求该传感器输⼊信号⼯作频率范围。

解：⼀阶传感器的频率传递函数：幅频特性由⼀阶响应曲线如图可知，当A(ω)>0.707时输出信号失真较⼩，测量结果较精确。

因此取该范围为⼯作段。

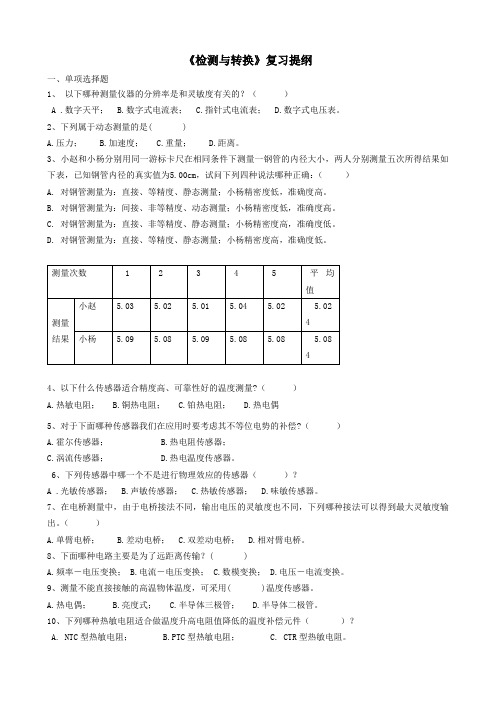

《检测与转换》复习提纲一、单项选择题1、以下哪种测量仪器的分辨率是和灵敏度有关的？（）A .数字天平； B.数字式电流表； C.指针式电流表； D.数字式电压表。

2、下列属于动态测量的是( )A.压力；B.加速度；C.重量；D.距离。

3、小赵和小杨分别用同一游标卡尺在相同条件下测量一钢管的内径大小，两人分别测量五次所得结果如下表，已知钢管内径的真实值为5.00cm，试问下列四种说法哪种正确：（）A. 对钢管测量为：直接、等精度、静态测量；小杨精密度低，准确度高。

B. 对钢管测量为：间接、非等精度、动态测量；小杨精密度低，准确度高。

C. 对钢管测量为：直接、非等精度、静态测量；小杨精密度高，准确度低。

D. 对钢管测量为：直接、等精度、静态测量；小杨精密度高，准确度低。

4、以下什么传感器适合精度高、可靠性好的温度测量?（）A.热敏电阻；B.铜热电阻；C.铂热电阻；D.热电偶5、对于下面哪种传感器我们在应用时要考虑其不等位电势的补偿?（）A.霍尔传感器；B.热电阻传感器；C.涡流传感器；D.热电温度传感器。

6、下列传感器中哪一个不是进行物理效应的传感器（）？A .光敏传感器； B.声敏传感器； C.热敏传感器； D.味敏传感器。

7、在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，下列哪种接法可以得到最大灵敏度输出。

（）A.单臂电桥；B.差动电桥；C.双差动电桥；D.相对臂电桥。

8、下面哪种电路主要是为了远距离传输？( )A.频率－电压变换；B.电流－电压变换；C.数模变换；D.电压－电流变换。

9、测量不能直接接触的高温物体温度，可采用( )温度传感器。

A.热电偶；B.亮度式；C.半导体三极管；D.半导体二极管。

10、下列哪种热敏电阻适合做温度升高电阻值降低的温度补偿元件（）？A. NTC型热敏电阻；B.PTC型热敏电阻；C. CTR型热敏电阻。

11、电桥测量电路的作用是把传感器的参数变化转为( )的输出。

大学本科检测与转换技术复习题一、填空题1、传感器是指那些被测对象的某一确定信息具有________________ -功能，并使之按照一定规律转换成与之对应的________________ 的元器件或装置。

2、一般说来传感器应由______________ 、______________ 和其他辅助部件组成。

3、为了减小电阻式传感器半导体应变片的桥式测量电路的非线性误差，可以通过、_________________________ 、 __________________三种方法来改进。

4、根据被测参数的变化量，可以把电容式传感器分为 _________________________型电容传感器, _________________ 型电容传感器和_____________________型传感器。

5、电感式传感器能够把被测量（如位移、压力、流量等）转换成线圈的或_________________ 的变化，再由测量电路转化成电流或电压变化而实现非电量到电量的转换。

6、热电式传感器是一种将_____________________ 变化转换成_________________________ 变化的装置。

7、光敏电阻在未受到光照射时的阻值称为 _______________ ，此时流过的电流称为______________ 。

在受到光照射时的阻值称为____________________ ，此时流过的电流称为____________________ 。

8、霍尔传感器在实际应用中，由于半导体的固有特性和制造工艺的缺陷，造成测量中会引起__________________________ 误差和_______________ 误差，需要对其进行补偿。

9、差动式电容传感器的非线性误差比单一电容传感器的线性误差大大的，当陪与适当电路，其输出特性在正负33%范围内，偏离直线的误差不超过。

10、一般说来传感器应由_______________ 、__________________ 和其他辅助部件组成。

1.3.正态分布的随机误差有哪些特点？答：对称性，单峰性，有界性，补偿性。

1.5.为什么在使用各种指针式仪表时,总希望指针偏转在全量程的2/3以上范围内使用?答:选用仪表时要考虑被测量的大小越接近仪表上限越好,为了充分利用仪表的准确度,选用仪表前要对被测量有所了解,其被测量的值应大于其测量上限的2/3。

1.9什么是传感器的静态特性？它有哪些性能指标？答：传感器的静态特性是指输入被测量不随时间变化，或随时间变化的很缓慢时，传感器的输出与输入关系。

线性度，灵敏度，迟滞，重复性，精度，零点漂移，温度漂移。

2.6.什么是直流电桥?若按桥臂工作方式不同,可分为哪几种?各自的输出电压如何计算?答:直流电桥:电桥电路的工作电源 E 为直流电源,则该电桥称为直流电桥。

分为单臂电桥，半桥差动，全桥差动。

3.9为什么电容式传感器易受干扰？如何减小干扰？答：输出阻抗高，负载能力差。

电容式传感器的容量受其电极的几何尺寸等限制，一般为几十到几百皮法，使传感器输出阻抗很高。

措施：屏蔽和接地；增加初始电容值，降低容抗；导线间距离要远，线要尽可能短；尽可能一点接地，避免多点接地。

设计要点：①减小环境温度，湿度等变化所产生的误差，保证绝缘材料的绝缘性能②消除和减小边缘效应③消除和减小寄生电容影响，防止和减小外界干扰④尽可能采用差动式电容传感器。

3.13电涡流传感器有何特点？答：电涡流式传感器具有测量范围大，灵敏度高，结构简单，抗干扰能力强和可以非接触测量等特点。

可用于位移测量，振幅测量，厚度测量，转速测量，涡流探伤。

3.14.利用电涡流传感器测量板材厚度的原理是什么?答:原理:当金属板得厚度变化时,将使传感器探头与金属板间的距离改变,从而引起输出电压的变化。

通常在被测板的上、下方各装一个传感器探头,其间距离为D,而它们与板的上、下表面分别相距x1和x2,这样板厚t=D-(x1+x2), ,当两个传感器在工作在工作时分别测得x1和x2,转换成电压值后相加。

简答题：1、开环结构仪表和闭环结构仪表各有什么优缺点？2、仪表的可靠性和稳定性有什么异同点？3、简述应变片温度误差的原因和补偿方法。

4、电阻传感器使用桥路补偿温度误差，问采用补偿片的电桥与采用差分技术的半桥有何异同？5、简述电容式检测元件如何消除寄生电容的影响。

6、问影响电容传感器特性稳定的原因主要有什么？解决办法是？7、简述压电效应原理。

8、简述压电式传感器分别与电压放大器和电荷放大器相连时各自的特点。

9、简述磁电式检测元件的误差及补偿方法。

10、叙述热电偶中间导体定律，简述此定律在实际应用中的作用。

11、在热电偶冷端温度补偿中，试述机械调零法的工作原理。

12、画出直流电桥和电感交流电桥原理图，并分别写出电桥平衡条件。

13、什么叫电涡流效应？14、简答霍尔效应原理。

15、对霍尔电压进行温度补偿的方法有哪些？16、自感式传感器的工作原理及类型。

17、为什么电感式传感器一般采用差分式？18、比较热电阻和热敏电阻的异同点。

19、光敏电阻的测光原理计算题：1、应变片称重传感器，其弹性体为圆柱体，直径为D＝10cm，材料弹性模量E ＝2.05×1011 N/m2 ,用它称50t重物体，若用电阻丝式应变片，应变片的灵敏系数K＝2，R＝120Ω，问电阻变化多少？2、用万用表测两电压，测U1=1010V的电压，测量结果为1000V；测测U1=9.5V 的电压，测量结果为10V。

请问两次测量，哪次测量的绝对误差大？哪次测量的准确度高？3、已知霍尔元件与磁感应强度为B＝0.4T的磁场有一夹角θ＝30，当控制电流I ＝10mA时输出电压Uo＝20.3mV，当I＝20mA时Uo＝20.7mV，求零位误差∆U H 及灵敏度K H。

4、石英晶体d11=2.3pC/N，石英晶片的宽度是长度L的0.5倍，是厚度h的2倍，（1）当沿电轴方向施加F=3MN的压力时，求电量q X；（2）当沿机械轴施加同样的压力时，求电量q Y；（35、有一热电阻温度计，温度T1为20 O C时，电阻R1为100Ω；温度为T2＝25O C 时，电阻R2为101.5Ω。

检测与转换技术期末试题库It was last revised on January 2, 2021传感器习题集及答案第01章检测与传感器基础什么是传感器按照国标定义，“传感器”应该如何说明含义答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

传感器由哪几部分组成？试述它们的作用及相互关系。

答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

简述传感器主要发展趋势答：数字化、集成化、智能化、网络化等。

传感器的静态特性是什么由哪些性能指标描述它们一般可用哪些公式表示答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。

人们根据传感器的静特性来选择合适的传感器。

γ表征了什么传感器的线性度是如何确定的确定拟合直线有哪些方法传感器的线性度L含义？为什么不能笼统的说传感器的线性度是多少。

答：1）实际传感器有非线性存在，线性度是将近似后的拟合直线与实际曲线进行比较，其中存在偏差，这个最大偏差称为传感器的非线性误差，即线性度，2）选取拟合的方法很多，主要有：理论线性度(理论拟合)；端基线性度(端点连线拟合)；独立线性度(端点平移拟合)；最小二乘法线性度。

电工换证试题及答案一、单项选择题1. 电流和电压的关系是下列哪项？A. 电流等于电压除以电阻B. 电流等于电压乘以电阻C. 电流等于电压加上电阻D. 电流等于电压减去电阻答案：A2. 下列哪个元件可以把交流电转换成直流电？A. 电阻B. 电感C. 二极管D. 电容答案：C3. 电路中某一点的电压是指什么？A. 该点所受的电压大小B. 该点的电流大小C. 该点的电场强度大小D. 该点的电势差大小答案：D4. 电流的单位是什么？A. 安培B. 伏特C. 瓦特D. 库仑答案：A5. 关于电阻和电流的关系，下列哪个说法是正确的？A. 电流与电阻成正比B. 电流与电阻成反比C. 电流与电阻没有直接关系D. 电流与电阻关系复杂，无法确定答案：B二、填空题1. Ohm定律可以表示为______。

答案：U=IR（其中U表示电压，I表示电流，R表示电阻）2. 电阻的单位是______。

答案：欧姆（Ω）3. 电路中电流的方向是由______极向______极流动。

答案：正极向负极4. 交流电的频率单位是______。

答案：赫兹（Hz）5. 二极管的主要作用是______。

答案：将交流电转换为直流电三、判断题1. 电功率的单位是瓦特。

答案：正确2. 电路中电流的方向是由阴极向阳极流动。

答案：错误3. 电流为零时，电路中的电阻消耗的功率为零。

答案：正确4. 直流电的方向始终保持不变。

答案：正确5. 交流电的电流方向会周期性地变化。

答案：正确四、简答题1. 解释下列电阻公式中的符号含义：R=V/I。

并给出一个简单的例子来说明。

答：在该公式中，R表示电阻，V表示电压，I表示电流。

这个公式实际上是Ohm定律的数学表达式。

它表明，在一个电路中，电阻的大小等于电压和电流之间的比值。

例如，如果一个电路中的电压为10伏特，电流为2安培，那么根据Ohm定律可以计算出该电路的电阻为5欧姆。

2. 请简要描述交流电和直流电的区别。

答：交流电和直流电是两种不同类型的电流。

检测与转换技术智慧树知到课后章节答案2023年下青岛大学绪论单元测试1.检测与转换技术与（）构成完整的信息技术学科。

A:计算机技术 B:机器人技术 C:自动控制技术 D:通信技术答案:计算机技术;自动控制技术;通信技术2.检测与转换技术历史悠久，目前已经不属于前沿技术。

A:对 B:错答案:错3.检测技术是衡量一个国家科技水平的重要指标之一A:对 B:错答案:对4.传感器的输入是被测量，输出是可用输出信号。

A:错 B:对答案:对5.敏感元件必须直接感受被测量。

A:对 B:错答案:对6.传感器通常由敏感元件和转换元件组成。

A:对 B:错答案:对7.智能传感器就是采用MCU将被测信号数字化。

A:对 B:错答案:错8.实际使用的传感器多数不输出电信号。

A:对 B:错答案:错9.变送器就是能输出电信号的传感器A:错 B:对答案:错10.仿生是研制新型传感器的方向之一。

A:错 B:对答案:对第一章测试1.传感器的静态特性，是指当传感器输入、输出不随（）变化时，其输出-输入的特性。

A:被测量 B:环境 C:时间 D:地理位置答案:时间2.传感器的非线性误差属于随机误差。

A:对 B:错答案:错3.传感器在某点的灵敏度就是其静态特性曲线在该点的切线的斜率；A:对 B:错答案:对4.非线性度是测量装置的输出和输入是否保持（）关系的一种度量。

A:相似 B:理想比例 C:近似比例 D: 相等答案:理想比例5.迟滞误差表明的是在（）期间输出-输入特性曲线不重合的程度。

A:同次测量 B:不同测量 C:正反行程 D:多次测量答案:正反行程6.可靠性不属于传感器的特性。

A:对 B:错答案:错7.传感器的时间常数τ越小越好。

A:错 B:对答案:错8.仪表的精度等级是用引用误差的大小划分的。

A:错 B:对答案:对9.传感器的精度表征了标准值与（）相符合的程度。

A:被测值B:理论值C:估计值D:相对值答案:被测值10.传感器实现波形测试不失真的理想条件是：传感器的幅频特性和相频特性均是常数；A:错 B:对答案:错第二章测试1.电位器式传感器的动触点摩檫力会影响测量精度。

检测与转换技术课后习题和例题解答检测与转换技术课后习题和例题解答第1章 传感器技术基础传感器技术基础 练习题（共练习题（共2页）页）一、填空题（每空3分，共60分，11至12不计分，课后完成）不计分，课后完成）1、传感器是一种以一定的、传感器是一种以一定的 精确度精确度 把被测量转换为与之有确定对应关系的、便于应用的另一种量的便于应用的另一种量的 测量装置测量装置2、传感器由两部分组成：、传感器由两部分组成： 敏感软件敏感软件 以及以及 转换软件转换软件3、传感器的作用是： 信息的收集信息的收集 、 信息数据的转换信息数据的转换 以及以及 控制信息的采集制信息的采集 。

4、传感器按输出信号可分为、传感器按输出信号可分为 开关开关 式、模拟式以及式、模拟式以及 数字数字 式5、输出变化量与输入变化量的、输出变化量与输入变化量的 比值比值 称为灵敏度。

如图：称为灵敏度。

如图： 虚 线的灵敏度高。

敏度高。

6、传感器的输入输出特性曲线接近于、传感器的输入输出特性曲线接近于 直线的长度直线的长度 称为线性度。

如图：称为线性度。

如图： 虚 线的灵敏度线的灵敏度低。

低。

7、传感器正反行程、传感器正反行程 的不一致程度的不一致程度 称为迟滞。

如图，称为迟滞。

如图， 虚 线的迟滞大。

大。

8、多次重复测试的曲线的、多次重复测试的曲线的 重合的程度重合的程度 称为重复性。

如图，称为重复性。

如图， 虚 线的重复性较差。

重复性较差。

9、指被测量为稳定值时传感器输入与输出的关系称为传感器的、指被测量为稳定值时传感器输入与输出的关系称为传感器的 静态静态静态 特性。

特性。

指被测量为动态值时传感器输入与输出的关系称为传感器的指被测量为动态值时传感器输入与输出的关系称为传感器的 动态动态动态 特性。

特性。

特性。

10、分析动态特性的两种方法是、分析动态特性的两种方法是 阶跃响应阶跃响应 法和法和 频率响应频率响应 法V I V O 迟滞曲线迟滞曲线 V IV O 重复性曲线重复性曲线V I V O 线性度曲线线性度曲线 V I V O 灵敏度曲线灵敏度曲线的正弦信号输与频率之为阶跃函数时随时间二、简答题（每题20分，共20分）分）什么是传感器，其定义具体应包含哪些方面？什么是传感器，其定义具体应包含哪些方面？分）三、计算题（每题20分，共20分）如图，设曲线Y2和Y3的交点为A，在0≤X≤Ax区间内，（1）作两曲线Y2及Y3的端点连线拟合直线Y。

《检测与转换技术》期末问题提纲答案检测与转换期末考试复习提纲1.~计算机检测系统的结构。

理论和技术层面各有哪些描述模型、有哪些性能要求和性能指标。

答：由被测对象、传感器、信号调理器、显示与记录装置、数据通信接口、控制装置组成。

理论层面有微分方程、差分方程、代数方程，技术层面有函数。

静态性能指标有：线性度、迟滞、重复性、灵敏度、量程、零位、精确度、输入输出电阻动态性能指标：时间常数、上升时间、响应时间、超调量、衰减度、延迟时间2.~检测系统有哪三类误差、各自的起因和消除方法有哪些。

解：P91.系统误差：在相同条件下，多次测量同一量时，误差的绝对值和符号保持恒定或遵循一定规律变化的误差。

产生系统误差的主要原因有仪器误差、使用误差、影响误差、方法和理论误差，消除系统误差主要应从消除产生误差的来源着手，多用零示法、替代法等，用修正值是减小系统误差的一种好方法。

2.随机误差：在相同条件下进行多次测量，每次测量结果出现无规则的随机性变化的误差。

随机误差主要由外界干扰等原因引起，可以采用多次测量取算术平均值的方法来消除随机误差。

3.粗大误差：在一定条件下，测量结果明显偏离真值时所对应的误差，称为粗大误差。

产生粗大误差的原因有读错数、测量方法错误、测量仪器有缺陷等等，其中人身误差是主要的，这可通过提高测量者的责任心和加强测量者的培训等方法来解决。

3.~举例说明被测量是如何通过改变敏感元件结构、形状、组织和粒子状态实现被检测的。

最基本的转换电路有哪些。

答：如：线绕电位器式传感器，检测时通过将角度θ，或者位移L，转换为电位器式传感器的结构变化θ',L'，将非电量转换为非电参数。

非电参数的变化转换为相应电参数的变化'θθ R，电参数再转换为电量变化0'U。

通过检测电量变化从而实现被测量被检测。

金属应变片传感器，将位移L转换为传感器的形状变化。

半导体应变片为组织变化。

半导体式气体传感为粒子状态变化。

一、判断对错：1. 对缓慢变化的对象进行测量属于静态测量。

（√）2.利用红外线辐射测量变压器的表面温度属于非接触测量。

( √)3. 兆欧表主要用于测量小电阻。

( × )4. 用电压表前接电路测出的电阻, 其误差必为正值。

( √ )5. 用伏安法测量电机绕组的直流电阻非常方便。

( × )6. 电工指示仪表准确度的数字越小,表示仪表的准确度越低。

（×）7.用电桥测量电阻的方法准确度比较高。

（√）8．测量1Ω以下的小电阻宜采用直流双臂电桥。

（√）9．直流双臂电桥可以较好地消除接触电阻和接地电阻的影响。

（√）10．仪表的准确度越高,测量结果也一定越准确。

（×）11．比较测量法的优点是方法简便,读数迅速。

（×）12．兆欧表的测量与直流发电机的电压无关。

（×）13. 测量误差分为基本误差和附加误差。

（√）14. 兆欧表中采用的是手摇直流发电机。

（√）15．造成系统误差的原因主要是操作者粗心大意。

（×）16．电动系仪表由于有固定线圈和可动线圈，因此能够测量测量电功率等与两个电量有关的量。

( √) 17．电动系仪表和电磁系仪表一样，即可测直流，又可测交流。

( √) 18．电动系测量机构不但能组成电流表，而且能组成功率表、相位表等多种仪表。

(√) 19．铁磁电动系测量机构的特点之一是准确度较高。

(√) 20．铁磁电动系测量机构由于采用了铁磁材料做铁心，故具有转动力矩大的优点。

( ×)21．电动系功率表的电流线圈导线粗、匝数多，使用时与负载并联。

( ×) 22．电动系功率表的标度尺刻度是均匀的。

( ×) 23．磁电系仪表的准确度高, 灵敏度低。

( ×) 24．要使电流表量程扩大n倍, 所并联的分流电阻应为测量机构内阻的(n-1)(×) 25．功率表指针的偏转方向与两个线圈中的电流方向有关。

（√）26．电能表的制动力矩一般由电压线圈产生。

传感器习题集及答案第01章 检测与传感器基础1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势。

1.4传感器的静态特性是什么？由哪些性能指标描述？它们一般可用哪些公式表示？1.5传感器的线性度是如何确定的？确定拟合直线有哪些方法？传感器的线性度L γ表征了什么含义？为什么不能笼统的说传感器的线性度是多少。

1.6传感器动态特性的主要技术指标有哪些？它们的意义是什么？1.7有一温度传感器，微分方程为30/30.15dy dt y x +=，其中y 为输出电压（mV) , x 为输入温度（℃）。

试求该传感器的时间常数和静态灵敏度。

答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer ）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：数字化、集成化、智能化、网络化等。

1.4答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

检测与互换技术试题1．怎样减小用电流表直接测量电流和用电压表直接测量电压的方法误差? 解：由式x x A A x A I -I R /R γ==-I 1+R /R '可知，如果电流表的内阻A R 越是小于支路总电阻R ，则方法误差愈小。

由式V x x V x V 0R-R U -U γ==R R U 1++R R '可知，如果电压表的内阻V R 越是大于支路总电阻R ，则方法误差愈小。

2．试绘图说明直流电位差计的工作原理。

解：1如图所示是目前经常采用的一种电位差计的电路，它包括三个回路：(1)工作电流回路。

由工作电源E 、电流调节电位器RP I 、电流校准电位器RP 2和测量电位器RP 3组成，用来产生和调节工作电流I 。

(2)标准回路。

它由标准电池n E 、选择开关S 、检流计P 和部分校准电阻n R 组成，用来校准工作电流，所以也叫工作电流校准回路。

(3)测量回路。

它由被测电动势E x 、选择开关S 、检流计P 和部分测量电阻h R 组成，利用补偿平衡来测量未知电势，故称为测量回路或补偿回路。

实际上，任何电位差计，不论其结构复杂或简单，都可划分为这三个基本回路。

下面分析图2-4所示线路，首先是调定工作电流。

将S 合在n 边，调节电位器RP l (R n 不动)使检流计读数为零。

此说明标准电阻n R 上的电压降与标准电池的电势n E 相互补偿，即有：n nn n R E I E I R ==;，式中I 为工作电流。

由于n E 和n R 是确定的故I 可以很准确地确定。

其次是测量。

在I 确定后，就不允许再改变电位器RP 1，这时，将S 合向x 边，然后移动测量电位器RP 3的滑动触点至h R 处，再一次使检流计指针指零，于是有I R E h x = 由于式(2-11)和式(2-12)中I 为同一值，因此有n nh x E R R E =由于I R E n n /是定值，所以x E 与h R 成正比，即h R 可直接按电压刻度读出。

复习思考题一、填空题1、按能量角度分析，典型的传感器构成方法有三种，即、以及，前两者属于能量，后者是能量。

2、将温度转换为电势大小的热电式传感器是传感器，而将温度变化转换为电阻大小的热电式传感器是（金属材料）或（半导体材料）。

3、电感式传感器也称为传感器，它是利用原理将被测物理量转换成线圈和的变化，再由测量电路转换为电压或电流的变化，从而实现非电量到电量的转换。

4、容栅传感器实际上是多个式型电容传感器的并联，它具有效应，测量精度很高。

5、热电偶传感器的工作基础是，其产生的热电势包括电势和电势两部分。

热电偶的定律是工业上运用补偿导线法进行温度补偿的理论基础；定律为制定分度表奠定了理论基础；根据定律，可允许采用任意的焊接方式来焊接热电偶。

6、用于制作压电传感器的常用压电材料是和。

7、基于外光电效应的器件有和；基于内光电效应的器件有、、和等。

二、选择题:1. 被测信号x(t)的最高频率为fm时，采样频率fc至少为_______,才能恢复原始波形，否则，会引起信号失真。

A 0.5fmB fmC 2fm2. 某传感器的精度为2%FS，满量程输出为100mV，可能最大的误差为______Mv。

A 2 mVB 1 mVC 4 mVD 6 mV3. 传感器在正、反行程中输入输出曲线不重合称为________。

A 非线性误差B 迟滞C 重复性4. 一弹性式压力传感器在加压过程和减压过程中，输入值相同，但传感器的输出却不一致，这种现象称为__________。

A 弹性元件的非线性B 弹性后效C 弹性滞后D 弹性元件的不稳定5. 传感器的输出分辨率________输入分辨率。

A 大于B 等于C 小于D 不相关6. 传感器能检测到的最小输入增量为___________。

A 零点残余B 迟滞C 误差D 分辨力7. 金属应变片利用了金属材料的__________。

A 电阻应变效应B 压阻效应C 压电效应8. 半导体应变片利用了金属材料的__________。
