建筑结构——国家体育馆鸟巢 ppt课件

建筑结构——国家体育馆鸟巢 ppt课件
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
结构：
从形式上讲： 钢结构形成整体的巨型空间马鞍形钢桁架编 织式“鸟巢”结构。
14
空间扭曲构建的制作
“鸟巢”外罩由不规 则的钢结构构件编 织而成，其中边长 一米的方钢管被连 接成120多根长短不 同、倾斜角度多样
的钢柱
15
垂直剖面
水平剖面
70％以上都是双斜柱——一根柱子在垂直面上 扭转两次
16
钢结构与混凝土看台上 部完全脱开，互不相连， 形式上呈相互围合，基 础则坐在一个相连的基
19
其中外层膜由884块ETFE膜 组成，在这884块膜中面 积最小的不超过1平方米 ，而面积最大的达到250 平方米，整个铺设面积 接近4万平方米。
20
固定于钢结构下弦之下及内环侧壁的半透明的下层PTFE声 学吊顶。
21
分段1 柱脚分段
分段2
分段3
150吨履带吊
22
另外，国家体育场 在建设中采用了先 进的节能设计和环 保措施，比如良好 的自然通风和自然 采光、雨水的全面 回收、可再生地热 能源的利用、太阳 能光伏发电技术的 应用等。
"鸟巢"的外观之所以独创为一个没有完全密封的鸟巢状，就是考虑既能
使观众享受自然流通的空气和光线，又尽量减少人工的机械通风和人工
光源带来的能源消耗。"巢"内使用的光源，都是各类高效节能型环保光
源。在行人广场等室外照明中也尽可能地采用太阳能发电照明系统。在"

建筑结构-国家体育馆鸟巢

建筑结构-国家体育馆鸟巢
建筑结构与环境的和谐共生还需要考虑对当地生态系统的保护和恢复。通过采取适当的生态保护和修复措施，可以保护当地的生态系统，同时也可以提高建筑的生态价值。例如，在国家体育馆鸟巢周围种植植被、建立湿地保护区等措施，可以保护当地的生态系统，同时也可以为鸟巢提供更加优美的环境背景。来自建筑结构与环境的和谐共生
05
建筑结构设计
鸟巢的设计理念是绿色、环保，通过采用可再生材料和节能技术，降低建筑对环境的影响。
绿色环保
人文关怀
历史传承
鸟巢的设计注重人文关怀，充分考虑观众和运动员的舒适度，创造宜人的观赛和比赛环境。
作为一座标志性建筑，鸟巢的设计融入了中华文化元素，展现了中国传统与现代的完美结合。
03
02
01
结构设计理念
智能化监控
施工工艺特点
高空作业安全
施工过程中涉及大量高空作业，需要采取有效的安全措施，如安装防护网、使用安全带等。
环保要求
考虑到环保要求，施工现场采取了降尘降噪措施，并合理利用建筑材料和资源，减少浪费和污染。
大跨度结构施工
鸟巢的跨度较大，给施工带来一定难度。解决方案为采用预应力钢索和临时支撑结构，确保施工过程中的结构稳定性。
建筑结构-国家体育馆鸟巢
目录
国家体育馆鸟巢简介 建筑结构设计 建筑材料与施工工艺 建筑结构与环境的互动 国家体育馆鸟巢的社会影响与评价
01
CHAPTER
国家体育馆鸟巢简介
1
2
3

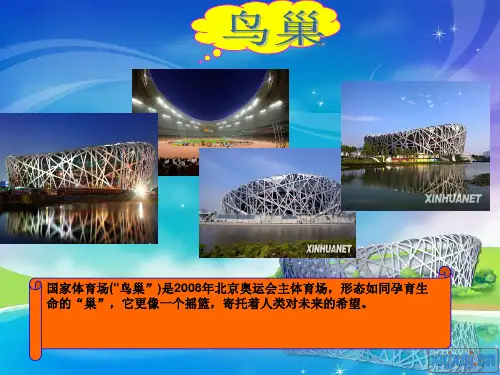

国家体育馆鸟巢是2008年北京奥运会主体育场，承担了开、闭幕式和田径、足球等赛事活动。
2008年北京奥运会主体育场
国家体育馆的设计是通过国际建筑设计竞赛确定的，由中国建筑师李兴钢和瑞士建筑师赫尔佐格共同设计完成。

国家体育场鸟巢钢结构焊接ppt课件

国家体育场鸟巢钢结构焊接ppt课件

焊接技术；
（八）防止冷、热裂纹技术；
• （九）层状撕裂防止和处理技术；
• （十）特殊焊缝处理技术；
• （十一）焊接机器人（FCAW-SS）焊接技术的应用；
• （十二）钢筋T型焊接接头压力埋弧焊新工艺；
• （十三）复杂钢结构应力应变控制技术；
• （十四）特殊钢结构合拢技术。
SUCCESS
THANK YOU
• （八）、记录和阐述了建筑钢结构合拢技术，第一次对 建筑钢结构合拢及合拢焊缝进行定义，在理论上进行了 深入浅出的分析，再一次丰富和发展了建筑钢结构应用 技术理论。
•
2006年10月1日，中共中央总书记、国
家主席、中央军委主席胡锦涛在到过长江
三峡大坝工地之后，第一次亲临建筑工地
视察工作，到工地看望“鸟巢”人；他满
•
据不完全统计，整个“鸟巢”所消耗的焊材2100吨以上，
同样也是国内之最。
•
我们成功地破解了“鸟巢”焊接难关，赢得了工程的最
后胜利。
钢结构主结构合拢场面
四、“鸟巢”钢结构焊接工程八大特
• （一）、国家体育场“点鸟巢”钢结构焊接工程采
用的14项焊接技术在理论和实践上都有建树和突 破，基本复盖了建筑钢结构的全部焊接技术，代 表了建筑钢结构焊接技术的发展趋势，，为建筑 钢结构焊接技术进步起到推动和促进的作用。
二、“鸟巢”十四大焊接技术
• （一）Q460E-Z35焊接性试验研究新技术；
• （二）大规模采用电加热预（后）热技术；
• （三）厚板采用SMAW-GMAW-FCAW-G复合新工艺技术；
• （四）大面积采用仰焊技术；
• （五）GMAW、FCAW-G大流量防风技术；
• （六）钢结构低温焊接技术； （七）铸钢和异种钢

国家体育场“鸟巢“项目 共21页PPT资料

国家体育场“鸟巢“项目 共21页PPT资料
• （3）、雷击问题:鸟巢体育场的钢结构无高点，用钢量巨 大，周边又没有高大建筑物，如此巨大的钢铁堆积起来的 庞大建筑物，其对雷电会有着更加强烈的吸引力，甚至有 可能形成雷击景观。虽然，一般来说，这种落在鸟巢钢架 上的雷击对坐在体育场内观众席上的人不大会造成直接的 伤害，但是却会让观众产生心理紧张，而且也会干扰体育 转播的电视和无线电信号。
• （2）、决策体制 的问题：对于国内的许多城市规划建设 项目，都存在一个亡羊补牢的问题，亡羊补牢最终补得牢 不牢，还是需要决策过程有公开透明的程序以及问责制、 赔偿机制等等来保证的。
项目投资结构
• 国家体育场选择的是公司型合资结构 • 由中国中信集团、美国金州公司及北京城
建集团组成的联合体和北京市国有资产管 理有限公司共同组建了项目公司——国家体 育场有限责任公司，该公司注册为中外合 营企业，由中信集团作为项目公司的法人 代表。
• （5）、未通过抗震审查
• 二、经济性
• 40亿，38亿，31亿，作为2019年北京奥运会主会场的国 家体育场，在一年多时间里，先后的工程造价估算一变再 变，前后相差达25％。除去安全问题，资金预算已成为“ 鸟巢”停筑的另一个关键点。
• 三、其他原因
• （1）、奥运鸟巢设计缺陷，晴天无法使用：由于鸟巢的 设计缺陷，使用过于复杂的钢结构，而且高度太低。在晴 天的时候，钢结构的阴影覆盖在整个足球场上，使得座在 远处的观众跟本无法分辨球场上的复杂阴影和运动员。
• （4）、人员疏散问题：按照瑞士设计师的规划，国家体 育场总共分为三层，最高层离地面近50米，能容纳3万人 ，那么中方专家对于如果发生紧急状况，这3万人如何安 全疏散到地面‛问题提除了质疑。在原设计中，总共有12 条楼梯通向地面，但是每一条楼梯都是直上直下的形状， 这样如果发生骚乱，上面的观众一拥而下，很容易发生踩 踏事故，存在很大的安全隐患。经过中方专家组的提议， 设计师对楼梯进行了2个多月的修改，调整成了若干弯曲 状的分段，但是楼梯的实际宽度恐怕还是不能达到2.4米 的安全要求。

建筑结构——国家体育馆鸟巢ppt课件

建筑结构——国家体育馆鸟巢ppt课件
建筑结构 ——国家体育馆鸟巢
1
全世界跨度最大的钢结构建筑
总长36公里，交 错扭曲的钢条看 起来像是随意放 置，不过事实上 每根梁柱与每个 接点都必须精确 定位，非常有秩 序地撑起整座体 育馆的重量。整
个建筑通过巨型网状结构联系，由结构的组件相互 支撑，内部没有一根立柱。
2
结构：
从形式上讲： 钢结构形成整体的巨型空间马鞍形钢桁架编 织式“鸟巢”结构。
5
体育馆宽阔而复杂的结构，使得它不得不承受很大的非传统应力， 除了纵向拉力外，它还将承受强大的横向拉力。它的结构形状有弧 度，不同的部位之间都有拉力，这对离支柱最远的横梁中间点会施 加非常沉重的应力
6
为了保证“鸟巢”的安全性，在“鸟 巢”受力最为集中的24根柱子和柱角 上使用了我国自主创新生产的Q460特 型钢材。科研人员通过几千次的试验
冬季吸收土壤中蕴含的热量为"鸟巢"供热；夏季吸收土壤中存贮的冷量
向"鸟巢"供冷，能节省不少电力资源。在“鸟巢”的顶部装有专门的雨
水回收系统，被收集起来的雨水最终变成了可以用来绿化、冲厕、消防
甚至是冲洗跑道的回收水。诸多先进的绿色环保举措使国家体育场成为
了名副其实的大型"绿色建筑"。
21
Thanks
12
空间扭曲构建的制作
“鸟巢”外罩由不 规则的钢结构构件 编织而成，其中边 长一米的方钢管被 连接成120多根长短 不同、倾斜角度多
样的钢柱
13
垂直剖面
水平剖面
70％以上都是双斜柱——一根柱子在垂直面上 扭转两次
14
钢结构与混凝土看台上 部完全脱开，互不相连， 形式上呈相互围合，基 础则坐在一个相连的基

鸟巢结构介绍 PPT课件

鸟巢结构介绍 PPT课件

详述
桁架柱
国家体育场港姐否的24跟桁架柱由一根追至 的灵性内柱和两根向外倾斜的外住以及内柱 与外柱之间的腹杆组成，如同垂直放置的变 高度三角形管桁架，在桁架柱的顶部外住连 续弯扭逐渐成为主桁架的上弦；桁架柱上端 与主桁架、、立面次结构、顶面次结构、里 卖弄大楼梯链接形成整体大跨度空间结构体 系。
国家体育场 | 鸟巢
国家体育场 | 鸟巢
内部构造 about strcture
国家体育场局部一层地下室，地上七层，共有上中下 三层看台，立面与顶面位交叉编织大跨度钢结构。其 中零层（运动场标高）为运动员、裁判员、媒体及贵 宾区域，设有主要设备用房及车库，运动场位于玲曾 场地中央。一层又称为基座层，是观众到达体育场的 主要通道，西南部为媒体工作区，并设有零售商店、 卫生间等辅助设施，观众可进入下层看台。二层与三 层为观众集散厅，设有零售商店、卫生间等辅助设施， 观众可进入中层看台。四层为包厢层，五层与六层为 观众层，七层为东西两侧的局部夹层。大跨度五改下 为PTFE声学吊顶，上弦屋面为ETFE膜结构
国家体育场 鸟巢
小组成员：潘旭阳 张鑫 盛书炜 张贵永 张宇
国家体育场 | 鸟巢
鸟巢简介
国家体育场（鸟巢）位于北京奥林匹克公园中心区南部，为2008年北京奥运会的主体育场。 建筑面积25.8万平方米，可容纳观众9.1万人。国家体育场工程为特级体育建筑特，主体结 构设计使用年限 100 年，主体建筑是由一系列钢桁架围绕碗状坐席区编制而成的椭圆鸟巢外形，南 北长333米、东西宽296米，最高处高69米。国家体育场2003年12月24日开工建设，2008年6月
主桁架
主桁架围绕屋盖中部的洞口呈放射状布 置，有22榀主桁架直通或接近直通，并 在中部形成由分段直线构成的内环桁架。

建筑结构——国家体育馆鸟巢


从材料上讲：看台地下1层为混凝土结构，地上7层为钢筋
混凝土框架 ，体育馆的外部 为钢结构，体 育馆屋顶钢结构上覆盖了双层膜结构。 从结构体系上讲： 体育馆的混凝土看台为剪力墙结构。（是 用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各 类荷载 引起的内力，并能有效控制结构的水平力，这 种用钢筋混凝土 墙板来承受竖向和水平力的结构称为剪力墙结构 ）
看台
钢筋混凝土结构 混凝土结构
—————————
剪力墙结构
————————
外部框架
钢结构
国家体育馆结构跨度大，桩基础上讲在竖向受力的同时还有比较大 的水平受力，因此只能使用特殊的技术解决桩承载力的问题。 首先在桩里埋设了压浆管，然后在桩基灌注完成的两天后，再通过 往里面注水泥浆的方法，改善桩周的土的承载性能，使桩的承载力 大大提高。
大量采用空间弯扭构件、节点复杂，安 装难度大。无论是主结构之间，还是次 结构之间，都存在多根杆件（多达10根） 空间交汇现象。
世界最大 透明顶棚
国家体育场屋顶钢结构上 覆盖了双层膜结构。 即固定于钢结构上弦之间 的透明的上层ETFE膜 和固定于钢结构下弦之下 及内环侧壁的半透明的下 层PTFE声学吊顶。
建筑结构 ——国家体育馆鸟巢
全世界跨度最大的钢结构建筑
总长36公里，交 错扭曲的钢条看 起来像是随意放 置，不过事实上 每根梁柱与每个 接点都必须精确 定位，非常有秩 序地撑起整座体 育馆的重量。整 个建筑通过巨型网状结构联系，由结构的组件相互 支撑，内部没有一根立柱。
பைடு நூலகம்
结构：
从形式上讲： 钢结构形成整体的巨型空间马鞍形钢桁架编 织式“鸟巢”结构。
Thanks
空间扭曲构建的制作
“鸟巢”外罩由不 规则的钢结构构件 编织而成，其中边 长一米的方钢管被 连接成120多根长短 不同、倾斜角度多 样的钢柱

鸟巢结构介绍 PPT课件


中国国家体育场（2008奥运会主会 场，俗称“鸟巢”），北京， 2003~2007，中方设计主持人（外 方由2001年普利茨克奖获得者赫尔 佐格和德梅隆）
设计理念
国家体育场 | 鸟巢
国家体育场坐落在奥林匹克公园中央区平缓的坡 地上，场馆设计如同一个的容器，高地起伏变化 的外观缓和了建筑的体量感，并赋予了戏剧性和 具有震撼力的形体，国家体育场的形象完美纯净， 外观即为建筑的结构，立面与结构达到了完美的 统一。结构的组件相互支撑，形成了网络状的构 架，它就象树枝编织的鸟巢。体育场的空间效果 即具有前所未有的独创性，却又简洁而典雅，它 为2008年奥运会树立了一座独特的历史性的标志 性建筑。
混凝土看台与基座结构
国家体育场的钢筋混凝土结构看台根据内 部功能分为上中下三层，形同碗状，支撑 在六层框架剪力墙结构上。整个看台结构 外部由巨型空间钢桁架“鸟巢”包裹覆盖 看台共有80000个固定观众席和11000个 临时观众席。看混凝土看台结构平面布置 呈圆形，柱网由一系列径向和环向周线交 织而成。混凝土结构看台布置从平面上看 为椭圆形。南北长300m，东西宽276m， 看台东西向高，南北向低，看台面积逐层 向上缩小。为实现建筑理念，沿外延分布 有不规则的凹凸缺口，在于钢结构相邻部 位形成多出混凝土结构环绕钢结构的结构 形式。
国家体育场 | 鸟巢
内部构造 about strcture
国家体育场局部一层地下室，地上七层，共有上中下 三层看台，立面与顶面位交叉编织大跨度钢结构。其 中零层（运动场标高）为运动员、裁判员、媒体及贵 宾区域，设有主要设备用房及车库，运动场位于玲曾 场地中央。一层又称为基座层，是观众到达体育场的 主要通道，西南部为媒体工作区，并设有零售商店、 卫生间等辅助设施，观众可进入下层看台。二层与三 层为观众集散厅，设有零售商店、卫生间等辅助设施， 观众可进入中层看台。四层为包厢层，五层与六层为 观众层，七层为东西两侧的局部夹层。大跨度五改下 为PTFE声学吊顶，上弦屋面为ETFE膜结构

建筑结构——国家体育馆鸟巢


Thanks
体育馆宽阔而复杂的结构，使得它不得不承受很大的非传统应力， 除了纵向拉力外，它还将承受强大的横向拉力。它的结构形状有弧 度，不同的部位之间都有拉力，这对离支柱最远的横梁中间点会施 加非常沉重的应力
为了保证“鸟巢”的安全性，在“鸟 巢”受力最为集中的24根柱子和柱角 上使用了我国自主创新生产的Q460特 型钢材。科研人员通过几千次的试验 最终寻找到了钢材合适的配方配比 保证了鸟巢的抗震性、抗低温性、焊 接性，铸就了“鸟巢”的铁骨钢筋。
每个大跨度 的主桁架通 过之间的契 合，搭建并 通过与立面 结构、顶面 次结构形成 大跨度的空 间结构体系。
屋盖主体结构实际上是由两向不规则斜交的平面桁架系组成的约 为340m ×290m 的椭圆平面网架结构,网架外形呈微弯形双曲抛物 面,周边支承在不等高的24 根立体桁架柱上,每榀桁架与约为140m ×70m 长椭圆内环相切或接近相切
从材料上讲：看台地下1层为混凝土结构，地上7层为钢筋
混凝土框架 ，体育馆的外部 为钢结构，体 育馆屋顶钢结构上覆盖了双层膜结构。 从结构体系上讲： 体育馆的混凝土看台为剪力墙结构。（是 用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各 类荷载 引起的内力，并能有效控制结构的水平力，这 种用钢筋混凝土 墙板来承受竖向和水平力的结构称为剪力墙结构 ）
其中外层膜由884块ETFE膜 组成，在这884块膜中面 积最小的不超过1平方米， 而面积最大的达到250平 方米，整个铺设面积接 近4万平方米。
固定于钢结构下弦之下及内环侧壁的半透明的下层PTFE声 学吊顶。
分段2
分段1
分段3
柱脚分段
150吨履带吊
另外，国家体育场 在建设中采用了先 进的节能设计和环 保措施，比如良好 的自然通风和自然 采光、雨水的全面 回收、可再生地热 能源的利用、太阳 能光伏发电技术的 应用等。 "鸟巢"的外观之所以独创为一个没有完全密封的鸟巢状，就是考虑既能 使观众享受自然流通的空气和光线，又尽量减少人工的机械通风和人工 光源带来的能源消耗。"巢"内使用的光源，都是各类高效节能型环保光 源。在行人广场等室外照明中也尽可能地采用太阳能发电照明系统。在" 鸟巢"中足球场地的下面是312口地源热泵系统井。它通过地埋换热管， 冬季吸收土壤中蕴含的热量为"鸟巢"供热；夏季吸收土壤中存贮的冷量 向"鸟巢"供冷，能节省不少电力资源。在“鸟巢”的顶部装有专门的雨 水回收系统，被收集起来的雨水最终变成了可以用来绿化、冲厕、消防 甚至是冲洗跑道的回收水。诸多先进的绿色环保举措使国家体育场成为 了名副其实的大型"绿色建筑"。

建筑结构——国家体育馆鸟巢(行业精制)


大大提高。
专业类别
5
体育馆宽阔而复杂的结构，使得它不得不承受很大的非传统应力，
除了纵向拉力外，它还将承受强大的横向拉力。它的结构形状有弧
度，不同的部位之间都有拉力，这对离支柱最远的横梁中间点会施
加非常沉重的应力
专业类别
6
为了保证“鸟巢”的安全性，在“鸟 巢”受力最为集中的24根柱子和柱角 上使用了我国自主创新生产的Q460特 型钢材。科研人员通过几千次的试验
专业类别
9
在鸟巢的 主桁架的结 构设计中， 多采用了三 角形稳定结 构支撑。
专业类别
10
鸟巢顶部主 结构平面图
每个大跨度 的主桁架通 过之间的契 合，搭建并 通过与立面 结构、顶面 次结构形成 大跨度的空 间结构体系。
专业类别
11
屋盖主体结构实际上是由两向不规则斜交的平面桁架系组成的约 为340m ×290m 的椭圆平面网架结构,网架外形呈微弯形双曲抛物 面,周边支承在不等高的24 根立体桁架柱上,每榀桁架与约为140m ×70m 长椭圆内环相切或接近相切
专业类别
17
其中外层膜由884块ETFE膜 组成，在这884块膜中面 积最小的不超过1平方米， 而面积最大的达到250平
方米，整个铺设面积接 近4万平方米。
专业类别
18
固定于钢结构下弦之下及内环侧壁的半透明的下层PTFE声 学吊顶。
专业类别
19
分段10吨履带吊
专业类别
从材料上讲：看台地下1层为混凝土结构，地上7层为钢筋 混凝土框架 ，体育馆的外部 为钢结构，体 育馆屋顶钢结构上覆盖了双层膜结构。
从结构体系上讲： 体育馆的混凝土看台为剪力墙结构。（是 用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各 类荷载 引起的内力，并能有效控制结构的水平力，这 种用钢筋混凝土 墙板来承受竖向和水平力的结构称为剪力墙结构 ）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
在鸟巢 的主桁架的 结构设计中， 多采用了三 角形稳定结 构支撑。
.
鸟巢顶部主 结构ห้องสมุดไป่ตู้面图
每个大跨度 的主桁架通 过之间的契 合，搭建并 通过与立面 结构、顶面 次结构形成 大跨度的空 间结构体系。
.
屋盖主体结构实际上是由两向不规则斜交的平面桁架系组成的约为 340m ×290m 的椭圆平面网架结构,网架外形呈微弯形双曲抛物面, 周边支承在不等高的24 根立体桁架柱上,每榀桁架与约为140m ×70m 长椭圆内环相切或接近相切
.
体育馆宽阔而复杂的结构，使得它不得不承受很大的非传统应力， 除了纵向拉力外，它还将承受强大的横向拉力。它的结构形状有弧 度，不同的部位之间都有拉力，这对离支柱最远的横梁中间点会施 加非常沉重的应力
.
为了保证“鸟巢”的安全性，在“鸟 巢”受力最为集中的24根柱子和柱角 上使用了我国自主创新生产的Q460特 型钢材。科研人员通过几千次的试验
础底板上。
.
大量采用空间弯扭构件、节点复杂，安 装难度大。无论是主结构之间，还是次 结构之间，都存在多根杆件（多达10根
）空间交汇现象。
.
世界最大 透明顶棚
国家体育场屋顶钢结构上 覆盖了双层膜结构。
即固定于钢结构上弦之间 的透明的上层ETFE膜 和固定于钢结构下弦之下 及内环侧壁的半透明的下 层PTFE声学吊顶。
最终寻找到了钢材合适的配方配比 保证了鸟巢的抗震性、抗低温性、焊 . 接性，铸就了“鸟巢”的铁骨钢筋。
一连串互相交错的钢铁桁架，最长313公尺，围绕住中间的混凝 土座位区，钢铁互相支撑像真正鸟巢里交错的枝条
.
最高的钢柱全长 21米，横跨体育 场一至四层；最 倾斜的钢柱和地 面的夹角达到59 度，钢柱的最大 自转角度超过45 度。
"鸟巢"的外观之所以独创为一个没有完全密封的鸟巢状，就是考虑既能使
观众享受自然流通的空气和光线，又尽量减少人工的机械通风和人工光
源带来的能源消耗。"巢"内使用的光源，都是各类高效节能型环保光源。
在行人广场等室外照明中也尽可能地采用太阳能发电照明系统。在"鸟巢"
中足球场地的下面是312口地源热泵系统井。它通过地埋换热管，冬季吸
建筑结构 ——国家体育馆鸟巢
.
全世界跨度最大的钢结构建筑
总长36公里，交 错扭曲的钢条看 起来像是随意放 置，不过事实上 每根梁柱与每个 接点都必须精确 定位，非常有秩 序地撑起整座体 育馆的重量。整
个建筑通过巨型网状结构联系，由结构的组件相互支 撑，内部没有一根立柱。
.
结构：
从形式上讲： 钢结构形成整体的巨型空间马鞍形钢桁架编 织式“鸟巢”结构。
.
其中外层膜由884块ETFE膜 组成，在这884块膜中面 积最小的不超过1平方米 ，而面积最大的达到250 平方米，整个铺设面积 接近4万平方米。
.
固定于钢结构下弦之下及内环侧壁的半透明的下层PTFE声 学吊顶。
.
分段1 柱脚分段
分段2
分段3
150吨履带吊
.
另外，国家体育场 在建设中采用了先 进的节能设计和环 保措施，比如良好 的自然通风和自然 采光、雨水的全面 回收、可再生地热 能源的利用、太阳 能光伏发电技术的 应用等。
收土壤中蕴含的热量为"鸟巢"供热；夏季吸收土壤中存贮的冷量向"鸟巢"
供冷，能节省不少电力资源。在“鸟巢”的顶部装有专门的雨水回收系
统，被收集起来的雨水最终变成了可以用来绿化、冲厕、消防甚至是冲
洗跑道的回收水。诸多先进的绿色环保举措使国家体育场成为了名副其
实的大型"绿色建筑"。
.
Thanks
.
.
空间扭曲构建的制作
“鸟巢”外罩由不规 则的钢结构构件编 织而成，其中边长 一米的方钢管被连 接成120多根长短不 同、倾斜角度多样
的钢柱
.
垂直剖面
水平剖面
70％以上都是双斜柱——一根柱子在垂直面上 扭转两次
.
钢结构与混凝土看台上 部完全脱开，互不相连， 形式上呈相互围合，基 础则坐在一个相连的基
从材料上讲：看台地下1层为混凝土结构，地上7层为钢筋 混凝土框架 ，体育馆的外部 为钢结构，体 育馆屋顶钢结构上覆盖了双层膜结构。
从结构体系上讲： 体育馆的混凝土看台为剪力墙结构。（是 用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各 类荷载 引起的内力，并能有效控制结构的水平力，这 种用钢筋混凝土 墙板来承受竖向和水平力的结构称为剪力墙结构 ）
.
看台 钢筋混凝土结构
混凝土结构
—————————
剪力墙结构
———————— 外部框架
钢结构
.
国家体育馆结构跨度大，桩基础上讲在竖向受力的同时还有比较大 的水平受力，因此只能使用特殊的技术解决桩承载力的问题。 首先在桩里埋设了压浆管，然后在桩基灌注完成的两天后，再通过 往里面注水泥浆的方法，改善桩周的土的承载性能，使桩的承载力 大大提高。
