激光频率变换技术讲解

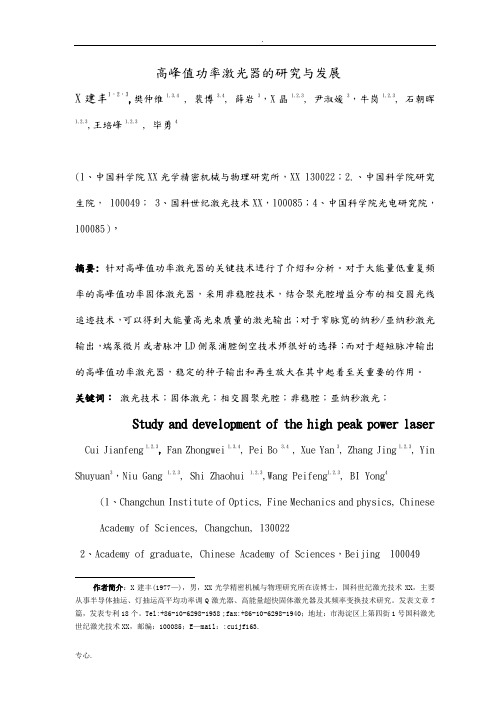

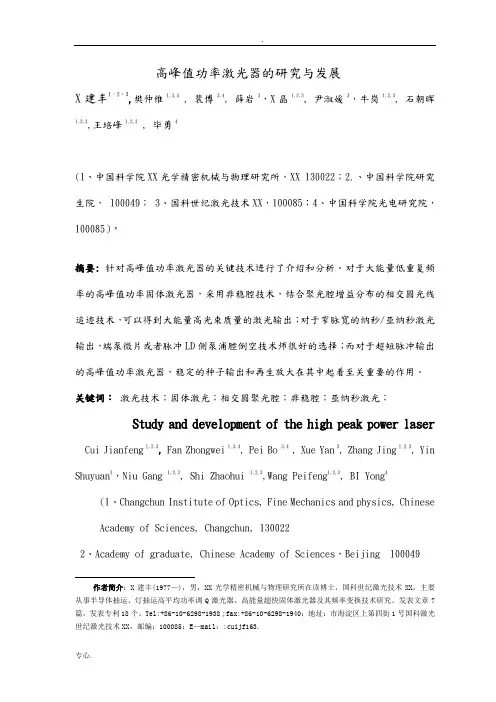

高峰值功率激光器的研究与发展X建丰1，2，3,樊仲维1,3,4 , 裴博3,4, 薛岩3，X晶1,2,3, 尹淑媛3，牛岗1,2,3, 石朝晖1,2,3,王培峰1,2,3 , 毕勇 4(1、中国科学院XX光学精密机械与物理研究所，XX 130022；2.、中国科学院研究生院， 100049； 3、国科世纪激光技术XX，100085；4、中国科学院光电研究院，100085），摘要: 针对高峰值功率激光器的关键技术进行了介绍和分析。

对于大能量低重复频率的高峰值功率固体激光器，采用非稳腔技术，结合聚光腔增益分布的相交圆光线追迹技术，可以得到大能量高光束质量的激光输出；对于窄脉宽的纳秒/亚纳秒激光输出，端泵微片或者脉冲LD侧泵浦腔倒空技术师很好的选择；而对于超短脉冲输出的高峰值功率激光器，稳定的种子输出和再生放大在其中起着至关重要的作用。

关键词：激光技术；固体激光；相交圆聚光腔；非稳腔；亚纳秒激光；Study and development of the high peak power laser Cui Jianfeng 1,2,3,Fan Zhongwei 1,3,4, Pei Bo 3,4, Xue Yan 3, Zhang Jing 1,2,3, Yin Shuyuan3，Niu Gang 1,2,3, Shi Zhaohui 1,2,3,Wang Peifeng1,2,3, BI Yong4(1、Changchun Institute of Optics, Fine Mechanics and physics, ChineseAcademy of Sciences, Changchun, 1300222、Academy of graduate, Chinese Academy of Sciences，Beijing 100049作者简介：X建丰(1977—)，男，XX光学精密机械与物理研究所在读博士，国科世纪激光技术XX，主要从事半导体抽运、灯抽运高平均功率调Q激光器、高能量超快固体激光器及其频率变换技术研究。

激光频率转换
激光频率转换是指将一个激光的频率转换到另一个频率。

这在许多应用中都是非常重要的，例如光通信、光谱分析和量子信息处理等领域。

常见的激光频率转换技术包括以下几种：
1. 频率倍频：通过使用非线性光学材料，将激光的频率从原始频率倍增到双倍、三倍甚至更高倍数。

这种方法广泛应用于光通信领域，用于将激光频率转换到可用于光纤通信的波长范围。

2. 频率降频：通过使用非线性光学材料，将激光的频率降低到更低的频率。

这种方法主要用于光谱分析和光学显微镜等领域，以实现对特定频率光的探测和观察。

3. 光学参量放大器（OPA）：OPA是一种基于非线性光学效应的装置，可以将激光的频率转换到更高或更低的频率。

通过调整非线性材料和输入激光的参数，可以实现对激光频率的精确和宽范围控制。

4. 光学参量振荡器（OPO）：OPO也是一种基于非线性光学效应的装置，可以实现对激光频率的转换。

与OPA类似，OPO还可以提供宽范围的频率调谐能力。

这些技术在激光频率转换领域发挥着重要作用，为各种应用提供了灵活性和可调性。

不同的技术适用于不同的频率转换需求，选择合适的技术取决于具体应用的要求和限制。

激光器的光纤激光与腔内频率转换技术光纤激光器是一种新型的激光光源，具有很多优点，如体积小、重量轻、效率高、稳定性好等它在许多领域都有广泛的应用，如通信、医疗、制造等腔内频率转换技术是一种将激光器发出的光频率进行转换的技术，可以实现激光器的波长调谐和窄线宽输出一、光纤激光器的工作原理光纤激光器是利用光纤的光学特性来产生激光的一种激光器它的工作原理是利用光纤的双折射效应，将激光器发出的光进行模式选择，然后通过光纤的增益介质进行放大，最后通过光纤的输出端口发出激光光纤激光器具有很多优点，如体积小、重量轻、效率高、稳定性好等二、光纤激光器的优点光纤激光器具有很多优点，如体积小、重量轻、效率高、稳定性好等它的体积小，可以方便地进行集成和封装；重量轻，可以方便地进行携带和安装；效率高，可以节省能源和减少热量的产生；稳定性好，可以保证激光的输出质量和稳定性三、腔内频率转换技术的工作原理腔内频率转换技术是一种将激光器发出的光频率进行转换的技术，可以实现激光器的波长调谐和窄线宽输出它的工作原理是在激光器的腔内加入一种频率转换介质，当激光器发出的光通过这种介质时，光的频率会发生转换通过改变频率转换介质的性质，可以实现激光器的波长调谐和窄线宽输出四、腔内频率转换技术的应用腔内频率转换技术在激光器领域有广泛的应用，如波长调谐、窄线宽输出、频率稳定性等波长调谐可以实现激光器在不同波长的输出，满足不同应用的需求；窄线宽输出可以提高激光器的输出质量和稳定性；频率稳定性可以保证激光器的输出频率不受到环境因素的影响五、光纤激光器与腔内频率转换技术的结合光纤激光器与腔内频率转换技术的结合可以实现激光器的波长调谐和窄线宽输出通过在光纤激光器的腔内加入频率转换介质，可以实现激光器的波长调谐和窄线宽输出这种结合可以提高激光器的输出质量和稳定性，满足不同应用的需求六、总结光纤激光器是一种新型的激光光源，具有很多优点，如体积小、重量轻、效率高、稳定性好等腔内频率转换技术是一种将激光器发出的光频率进行转换的技术，可以实现激光器的波长调谐和窄线宽输出光纤激光器与腔内频率转换技术的结合可以实现激光器的波长调谐和窄线宽输出，提高激光器的输出质量和稳定性，满足不同应用的需求光纤激光器是一种采用光纤作为增益介质的激光器，它具有许多独特的优势，如体积小、重量轻、效率高、稳定性好等而腔内频率转换技术则是一种能够实现激光器波长调谐和窄线宽输出的技术这两者的结合，使得激光器在各种应用场景中都能发挥出更高的性能一、光纤激光器的工作原理光纤激光器的工作原理主要基于光纤的双折射效应激光器发出的光通过光纤时，会受到光纤的结构和材料的影响，从而产生模式选择被选中的光模式会在光纤的增益介质中不断放大，最终从光纤的输出端口发出激光二、光纤激光器的优点光纤激光器具有许多优点，如体积小、重量轻、效率高、稳定性好等这些优点使得光纤激光器在各种应用场景中都能发挥出优势三、腔内频率转换技术的工作原理腔内频率转换技术是一种能够实现激光器波长调谐和窄线宽输出的技术它的工作原理是在激光器的腔内加入一种频率转换介质，当激光器发出的光通过这种介质时，光的频率会发生转换四、腔内频率转换技术的应用腔内频率转换技术在激光器领域有广泛的应用，如波长调谐、窄线宽输出、频率稳定性等波长调谐可以实现激光器在不同波长的输出，满足不同应用的需求；窄线宽输出可以提高激光器的输出质量和稳定性；频率稳定性可以保证激光器的输出频率不受到环境因素的影响五、光纤激光器与腔内频率转换技术的结合光纤激光器与腔内频率转换技术的结合，可以实现激光器的波长调谐和窄线宽输出通过在光纤激光器的腔内加入频率转换介质，可以实现激光器的波长调谐和窄线宽输出这种结合可以提高激光器的输出质量和稳定性，满足不同应用的需求六、总结光纤激光器与腔内频率转换技术的结合，使得激光器在各种应用场景中都能发挥出更高的性能这种结合不仅可以实现激光器的波长调谐和窄线宽输出，还可以提高激光器的输出质量和稳定性，满足不同应用的需求随着科技的不断发展，我们有理由相信，这种技术将会得到更广泛的应用，并为我们的生活带来更多便利应用场合1.通信领域：在通信领域，光纤激光器与腔内频率转换技术的结合可以提供高稳定性和高频率的选择性，这对于长距离通信和数据中心的光传输非常重要通过波长调谐，可以实现多波长同时传输，增加数据传输的容量2.医疗领域：在医疗领域，光纤激光器的高亮度和单色性使其成为手术和治疗过程中的理想光源腔内频率转换技术可以提供不同波长的激光，以适应不同类型的手术和治疗需求3.制造领域：在制造业中，光纤激光器由于其高功率和良好的方向性，被广泛用于切割、焊接、打标和雕刻等工艺结合腔内频率转换技术，可以实现更广泛的材料加工能力，尤其是在需要特定波长光源的制造过程中4.科研领域：在科研领域，光纤激光器的窄线宽输出和高稳定性对于光谱分析和精密测量非常重要腔内频率转换技术可以提供广泛的光谱范围，有助于科学家进行更深入的研究5.军事领域：在军事领域，光纤激光器由于其抗干扰能力和隐蔽性，被用于激光武器、激光通信和目标指示等腔内频率转换技术可以提供多波长的光源，以满足不同的军事应用需求注意事项1.温度控制：光纤激光器的工作温度对其性能有很大影响因此，需要精确控制工作温度，以保持激光器的稳定性和效率2.光纤质量：光纤的质量直接影响到激光器的输出质量选择高质量的光纤是确保激光器性能的关键3.腔内介质：在实施腔内频率转换技术时，需要选择合适的频率转换介质介质的选择应考虑到转换效率、稳定性以及与光纤激光器的兼容性4.防震措施：由于光纤激光器和频率转换装置对振动敏感，因此在操作过程中需要采取防震措施，以避免振动对设备性能的影响5.安全操作：激光器操作过程中应遵循安全规程，采取适当的安全措施，如佩戴防护眼镜、避免直接目视激光等6.维护和校准：定期对光纤激光器和频率转换装置进行维护和校准，以确保其长期稳定运行7.环境因素：激光器对环境因素如温度、湿度和灰尘等都有一定的要求应确保激光器工作在适宜的环境中，以避免环境因素对设备性能的影响8.电源稳定性：激光器对电源的稳定性有较高要求不稳定的电源可能会导致激光器性能下降，甚至损坏设备因此，应使用稳压电源，并确保电源的稳定供应通过合理应用这些技术和注意上述事项，可以确保光纤激光器与腔内频率转换技术的最佳性能，同时延长设备的使用寿命，确保操作的安全性和可靠性。

脉冲激光器的调Q 和倍频实验目的1. 熟悉Nd:YAG 激光器的结构。

2. 了解和掌握利用晶体的线性电光效应实现激光调Q 的原理。

3. 了解和掌握激光倍频技术的基本原理和倍频晶体相位匹配的方法。

实验原理激光调Q 技术就是使激光谢振腔的Q 值发生变化，使激光工作物质的受激辐射压缩在极短的时间内发射的一种技术。

具体的讲就是在光泵开始激励的初期，使腔内的损耗很大，Q 值很低，这使激光振荡的阈值很高，使激光振荡不能形成，因而上能级的反转粒子数大量积累。

当积累达到最大值时，突然时谐振腔的损耗变小，Q 值突增，这时反转粒子数密度比阈值大得多，使激光振荡迅速建立，腔内像雪崩一样以极快的速度建立起极强的振荡，于是在极短的时间内输出一个极强的激光脉冲。

调Q 激光脉冲峰值功率一般都高于兆瓦级，而脉冲宽度只有10-8~10-9秒，因而通常将这种脉冲称为激光巨脉冲。

激光谐振腔内的损有多种，用不同的方法来控制腔内不同的损耗，就形成了不同的调Q 技术，例如控制反射损耗的有转镜调Q 技术、电光调Q 技术，控制吸收损耗的有染料调Q 技术，控制衍射损耗的有声光调Q 技术等。

倍频技术就是将频率为ω的强激光束入射到某些非线性晶体，通过强光与物质的相互作用，产生2ω的二次谐波的技术。

倍频技术是目前由较低频率的激光转换为较高频率激光的最成熟和最常用的频率转换技术，也是最早被利用的非线性光学效应。

当光与物质相互作用时，就会带起原子外层电子的位移，产生电偶极矩r e m =,其中e 为负电中心的电荷量，r 是负电中心相对于正电中心的距离。

单位体积内偶极矩的总和为极化强度P ，m N P =,N 是单位体积内的原子数。

极化强度的大小和方向随外电场的变化而变化，这种极化场就会产生电磁波的辐射。

如果入射到介质上光束的频率为ω，电场矢量为t E t E E πνω2cos cos 00 ==由于光的作用，产生的极化强度P 与外电场强度矢量E 之间的关系为+⋅+⋅=E E E P )2()1(χχ式中)1(χ, )2(χ为与时间、位置无关的常数，成为介质的极化系数，且有 )3()2()1(χχχ>>>>当入射光很弱时，极化系数的高阶项都可忽略不计，则(2)可简化 t E E P L ωχχcos 0)1()1( ⋅=⋅=这就表明弱光照射下，介质的极化强度矢量与电场强度成线性关系，其频率与入射光频率相同。

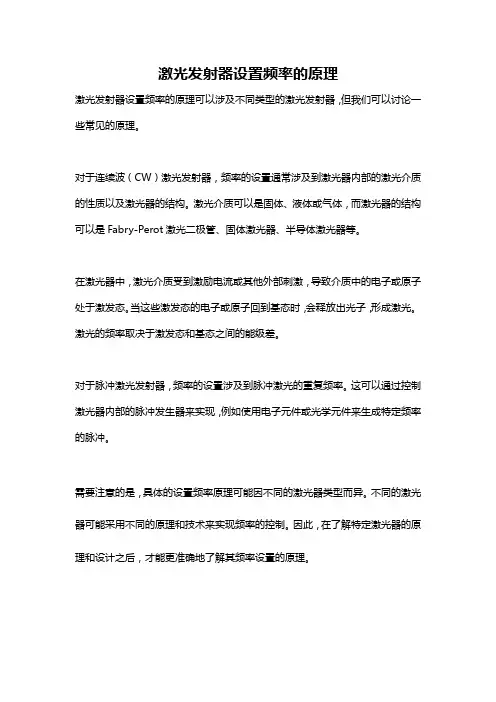

激光发射器设置频率的原理
激光发射器设置频率的原理可以涉及不同类型的激光发射器，但我们可以讨论一些常见的原理。

对于连续波（CW）激光发射器，频率的设置通常涉及到激光器内部的激光介质的性质以及激光器的结构。

激光介质可以是固体、液体或气体，而激光器的结构可以是Fabry-Perot激光二极管、固体激光器、半导体激光器等。

在激光器中，激光介质受到激励电流或其他外部刺激，导致介质中的电子或原子处于激发态。

当这些激发态的电子或原子回到基态时，会释放出光子，形成激光。

激光的频率取决于激发态和基态之间的能级差。

对于脉冲激光发射器，频率的设置涉及到脉冲激光的重复频率。

这可以通过控制激光器内部的脉冲发生器来实现，例如使用电子元件或光学元件来生成特定频率的脉冲。

需要注意的是，具体的设置频率原理可能因不同的激光器类型而异。

不同的激光器可能采用不同的原理和技术来实现频率的控制。

因此，在了解特定激光器的原理和设计之后，才能更准确地了解其频率设置的原理。

激光调制激光调制是一种广泛应用于通信、医学、科学研究等领域的技术。

它通过对激光进行调制，改变其强度、频率、相位等参数，以实现信息的传输、测量和控制。

激光调制技术在现代通信系统、激光雷达、生物医学成像等领域发挥着重要作用。

一、激光调制的基本原理1.1 激光的产生原理激光是一种具有高度一致性和聚焦性的光，其产生基于激发原子或分子跃迁的放射性过程。

在激光器中，通过激发介质使其产生受激辐射，经过多次反射和放大之后，最终形成一束高度一致的激光。

1.2 激光调制的基本原理激光调制是基于激光的强度、频率和相位等参数对其进行调控。

激光调制的主要目的是将信息嵌入激光光束中，并通过调制后的激光进行传输、测量和控制。

二、激光调制的分类2.1 强度调制强度调制是指通过改变激光的强度来传输信息。

这种调制技术常用于光通信领域，通过改变激光的强度来表示二进制信息，实现光纤通信的数据传输。

2.2 频率调制频率调制是指通过改变激光的频率来传输信息。

这种调制技术主要用于激光雷达和光谱分析等领域。

通过调制激光的频率，可以实现对目标物体的距离测量、速度测量等应用。

2.3 相位调制相位调制是指通过改变激光的相位来传输信息。

这种调制技术广泛应用于光纤传感、光学信号处理等领域。

通过改变激光的相位，可以实现测量物体的形变、温度、压力等参数。

三、激光调制的应用3.1 光通信激光调制在光通信领域有着广泛的应用。

激光调制技术可以实现高速、远距离的数据传输，使得光通信具有了比传统的电信号传输更高的带宽和更低的损耗。

3.2 激光雷达激光雷达是一种利用激光束进行遥感测量的技术，激光调制在其中起到了重要的作用。

通过对激光进行频率调制和相位调制，可以实现对目标物体的距离、速度等参数的测量。

3.3 生物医学成像激光调制技术在生物医学成像中也有着重要的应用。

通过对激光进行强度和相位调制，可以实现生物组织的红外光谱成像、光声成像等技术，为医学诊断和研究提供了重要的工具。
