下载文档原格式
玻璃离子调拌技术操作一、环境准备1、环境整洁、明亮、安全、舒适，适宜的温度、（23+1℃相对湿度50+5%环境下使用。
高温会加速其固化的过程，缩短工作时间，如果在较温暖的地方使用玻璃离子用较凉的玻璃板。
2、选择清洁、宽敞、固定的操作台面，用消毒剂擦拭操作台面。
二、护士素质要求1、服装鞋帽整洁，戴口罩、指甲要干净，流动水洗手。
2、熟悉材料的性能，掌握调拌的方法和步骤。

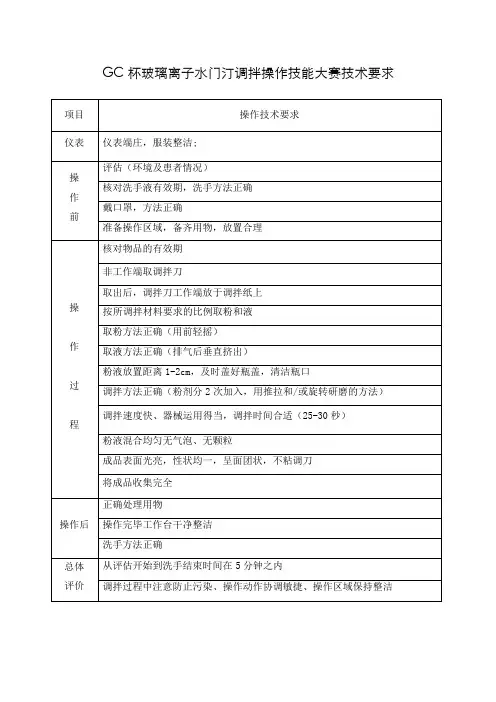

三、玻璃离子黏固剂操作流程1用物准备：玻璃离子黏固粉和液、调拌刀、玻璃板、75%乙醇棉球2粉液比例：重量比为粉2.0 g：1.0g（1小匙/2滴液;体积比为1匙粉，1滴液。
）3操作步骤：将调拌刀、玻璃板平放于治疗台上，调和时，首先将粉在瓶中摇松用配套的塑料小匙舀满稍超出小匙面，然后用调刀将粉刮平至小匙边缘并倒至玻璃板上的一端；将液瓶垂直倒置，瓶嘴约离玻璃板5mm,平稳、缓慢地挤出两滴液体于玻璃板的另一端，距粉3-4cm。
如有气泡，可倒置瓶时轻轻用手敲打令气泡上升离开瓶嘴。
调和时，先将称量好的粉分成等量三堆，将第一堆粉加入液体，左手固定玻璃板，手指不能超过玻璃板边缘1cm。
右手持调拌刀，用旋转推开法将粉液充分混合，调和时间控制在10秒内；将第二堆粉加入，调和时间控制在15秒内；最后将第三堆加入，充分调和使粉液混合均匀。
直至调成所需性状（丝状、稀糊状或面团状）后，用折叠法将材料收拢递给。
整个调和过程应当在60秒内完成。
从开始调和计，控制在90秒内。
调拌时间1min，3-5 min即可固化。
四．注意事项：1用后用乙醇棉球擦净调拌刀，2建议不要使用金属调刀，以免水门汀变色。
3使用后，请立即拧紧瓶盖，湿气对水门汀的性质有不影响。
4液体因储存原因而可能产生变浅黄色，不影响产品性能，仍可使用。
玻璃离子水门汀的调拌请看口镜独家原创视频玻璃离子水门汀（glass ionomer cements，GIC）是在聚羧酸锌水门汀和硅水门汀的基础上发展起来的。
它对牙髓刺激小，热膨胀系数与牙齿接近，并能释放氟离子，有防止继发龋的作用。
国际标准化组织根据用途，将临床使用的玻璃离子水门汀分为四型：Ⅰ型用于冠、桥等修复体的粘接；Ⅱ型用于牙体缺损的修复；Ⅲ型用于洞衬及垫底；Ⅳ型用于桩核的制作。
临床应用时根据用途合理选用玻璃离子水门汀。
近年来玻璃离子粘固剂开发了一系列的品种，除常规的粉液型外，又出现了光固化型、单一粉剂型及含银的新产品，其含银的玻璃离子粘固剂增加了其硬度，可用于后牙的Ⅰ、Ⅱ类洞充填和冠修复时的芯体制作。
1．组成传统玻璃离子水门汀有粉液剂型和单粉剂型两种。
（1）粉剂：早期的粉剂由SiO2、Al2O3、AlF3、CaF2、AlPO4、NaF构成，其中Al2O3、SiO2的比例为1:2或更高，氟化物含量可达23％质量分数。
上述粉粒经粉碎混合，在1400～1500℃熔融成玻璃后冷却研细形成粉剂。
近年来，新开发的玻璃离子粘固剂含Na多而少F，目的在于获得半透明性和X线阻射性以及避免氟过多症。
（2）液体：主要成分为聚丙烯酸水溶液。
单粉剂型又称水调玻璃离子水门汀。
它由上述玻璃粉和经过真空干燥的丙烯酸均聚物或共聚粉构成，使用时仅需用蒸馏水调和即可。
另一类是光固化的玻璃离子水门汀，其优点主要是延长了操作时间，它也由粉和液组成，粉中含有具光学活性的硅酸铝盐玻璃粉，液剂则由含有甲基丙烯酸酯支链的聚丙烯酸、2-甲基丙烯酸羟乙酯、光敏剂和水组成。
当粉液混合时即发生一般玻璃离子水门汀所具有的凝固反应，需待光照后发生自由基聚合反应才迅速固化，这两种凝固反应相互独立，互不干扰。
还有一类是金属陶瓷水门汀，其液剂与一般玻璃离子水门汀相同，粉剂中加入贵金属细粉如平均粒度为3.5μm银粉作为增强剂，其物理机械性能比传统的材料有了明显的提高。
龋病治疗之glass ionomer cemens，GIC 玻璃离子水门汀1.发生发展2.分类与组成3.性能4.适应症5.窝洞预备的要点6.调制方法7.操作步骤8.新型发展的玻璃离子类材料玻璃离子水门汀的发现玻璃离子水门汀（Glass Ionomer Cemens简称GIC）于1972年Willson发明以来，由于该材料对牙齿有较好的化学粘结作用，且对牙髓刺激性小等诸多优点，已被口腔科临床广泛用于充填、粘结、洞基衬，牙本质过敏的治疗及窝沟封闭等。
其最主要的特点是生产过程中作为基质添加着大量的氟化物，氟化物能够长期释放氟离子，提高牙齿的抗酸性，改变充填体周围牙菌斑的性状，抑制龋病的发生、发展，以防治龋病方面有极其重要的作用. 分类与组成一．组成玻璃离子水门汀是由玻璃粉与聚丙烯酸反应；生成含离子键的聚合体。
由粉剂和液剂两组分构成组成及固化反应组成：粉：氟铝硅酸盐玻璃粉。
SiO2，Al2O3，氟化物；液：早期使用的液剂是聚丙烯酸水溶液，不仅增加了液体凝胶，还增强了反应活性。
后为获得良好的操作性能和固化性能，还加入了5质量分数以下的酒石酸。
固化反应：本质上为酸碱反应。
玻璃粉溶解，离子（Ca2，Al3）析出，与羧基生成交链状的聚羧酸盐。
与牙齿粘接机理：（1）羧基与牙齿中的Ca产生化学键结合；（2）羧基以氢键与牙本质中的胶原相结合；（3）机械嵌合。
力有机酸作用于牙釉质和牙本质释放出磷和钙离子，这些游离离子进入水门汀产生一层富含离子的结构，牢固地附着于牙齿结构。
玻璃离子与牙体组织粘结化学原理。
与牙体组织化学结合，通过GIC中羧酸根离子和牙体中磷酸根离子的交换实现。
牙釉质比牙本质含有更多的磷酸基，GIC对牙釉质有更强的粘结玻璃离子的分类（1）国际标准化组织ISO根据用途将GIC分为三型，Ⅰ型用于冠、桥、嵌体等固定修复体的粘固，Ⅱ型用于牙体缺损的修复，Ⅲ型用于洞衬及垫基底。
（2）根据剂型可分为粉液型、粉液胶囊型、单粉水硬型和单糊剂型。
玻璃离子水门汀调拌方法
玻璃离子水门汀调拌方法是一种用于实验室或行业中合成反应的常用方法。
它可以用来将一个特定的试剂或混合物按照某种可以控制的配比分到多个容器中，也可以将不同容器中的混合物溶液进行混合。
下面介绍玻璃离子水门汀调拌方法的步骤：
第一步，准备工作。
首先将水门汀装入标准化玻璃瓶，并选择合适的容量瓶。
然后将试剂，混合物或添加剂加入玻璃瓶中，如需要添加溶剂，也可以加入瓶内。
第二步，安装水门汀。
将水门汀平放在可安全运行的平台上，并在运行环境中调节高低温来获得最佳效果。
第三步，安装连接管路。
将连接管路安装在水门汀上，将瓶口的放射管连接至管道中，瓶身放射管连接至吸入阀门，粗放射管连接至排放阀门，灵活的软管和细管连接至瓶体。
第四步，调整水门汀调节参数。
将水门汀调节参数调整至最佳效果，如开关状态、流速、混合时间、充放气时间等参数。
第五步，连接水电源。
将水电源连接至水门汀，打开所有阀门，开始调整混合和排放X，确保每个玻璃瓶内的混合比例正确。
第六步，测试反应。
在实验室中根据设定的参数，使用水门汀进行调拌和混合，测试反应的效果，根据实验数据调整各参数，直至达到最佳反应效果。
经过以上六个步骤，就可以完成玻璃离子水门汀调拌方法，用以实现实验室或工厂中生产过程中的混合和反应控制。
其优势是操作简便，控制准确，容量大，而且节约时间和资源，节省成本，对科研功能有很大的提升作用。
时间：2021.03.07创作：欧阳德打印本页儿童口腔医学第一单元龋病 [题目答案分离版]字体：大中小一、A11、乳牙龋病充填治疗中不能用的垫底材料是A.聚羧酸锌黏固粉B.磷酸锌水门汀C.玻璃离子水门汀D.丁香油黏固粉E.硬性氢氧化钙【正确答案】：B【答案解析】：磷酸锌水门汀在凝固的时候会释放游离酸，刺激牙髓，恒牙、乳牙的牙髓均刺激，对于活髓牙均不能用。
【该题针对“第一单元单元测试”知识点进行考核】2、乳牙患龋几岁达到患龋高峰A.2～3岁B.3～4岁C.7～8岁D.9～10岁E.11～12岁【正确答案】：C【答案解析】：乳牙的患龋率高，7岁左右达高峰。
参照第三版儿童口腔医学教材。
3、乳牙患龋特点A.患龋率高，但范围不大B.患龋率高，范围广泛C.发病早，症状明显D.发展速度慢，急性龋多见E.龋齿多发，修复性牙本质形成不活跃【正确答案】：B【答案解析】：乳牙龋蚀的特点与恒牙龋蚀相比，乳牙龋蚀的临床表现有其特异性。
1.患龋率高、发病早乳牙的患龋率高，7岁左右达高峰。
如邱志芳等报告上海市1990年7岁儿童之乳牙患龋率达92.66％，冯军等1994年报告西安市6岁儿童为97.2％，1岁儿童已达10.1％。
乳牙萌出不久即可患龋，发病时间早。
虽各地区数据不一，但均明显高于恒牙，尤明显发病早。
2.龋齿多发、龋蚀范围广在同一个口腔内的多数乳牙常同时患龋，也常在1个牙的多个牙面同时患龋。
恒牙龋蚀主要发生于（牙合）面和邻接面，乳牙龋蚀除发生于（牙合）面、邻面外，还常发生于唇面、舌面等光滑面和牙颈部。
3.龋蚀发展速度快牙体因龋蚀能很快崩坏，在短期间易转变为牙髓炎、根尖周炎和残冠、残根等。
4.自觉症状不明显乳牙龋蚀发展快，但自觉症状不如恒牙明显，故临床上常见因家长忽视，在发展成牙髓病或根尖周病时才去就诊。
5.修复性牙本质的形成活跃龋蚀促使乳牙修复性牙本质的形成活跃，此防御功能有利于龋病的防治。
修复性牙本质能防御细菌感染牙髓，保护牙髓，避免露髓。
