最新整理初三物理教案电路初探第十三章电路初探知识梳理1．电路的组成电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径．A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压．常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路．干电池、蓄电池供电时——化学能转化为电能光电池供电时——光能转化为电能发电机供电时——机械能转化为电能B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能．电饭煲、电水壶工作时——电能转化为内能白炽灯工作时——电能转化为内能和光能电动机、电风扇工作时——电能转化为机械能和内能收音机工作时——电能转化为声能和内能电视机工作时——电能转化为光能、声能和内能C．导线的作用是输送电能(传输电流)．D．开关的作用是控制电流的通、断．2．电路图用电路元件符号表示电路元件实物连接的图，叫做电路图．3．电路的状态A．通路：处处相通的电路叫做通路．B．开路(断路)：在某处断开的电路叫做开路(断路)．C．短路（全短路、部分短路）：导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的．电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的．4．电路的连接方式A．串联把用电器逐个顺次连接起来的电路，叫做串联电路．在串联电路中，电流只有惟一的一条通路，开关控制所有的用电器．B．并联把用电器并列地接在电路中某两点之间的连接方式叫做并联．该两点叫做电路的分支点，从电源两极到两个分支点之间的那部分电路叫做干路，两个分支点之间的各条电路叫做支路．在并联电路中，每条支路和干路都可构成电流的通路，干路中的开关控制所有的用电器，支路中的开关只控制该支路中的用电器．C．混联既有串联又有并联的电路，叫做混联电路．不论多么复杂的电路，都是由简单的串联电路和并联电路组成的．5．电流和电流表的使用A．电流i．物理意义电流是表示电流强弱的物理量．电流用字母I表示．ii．定义每秒通过导体任一横截面的电荷量，叫做电流．1ii．定义式和决定式：说明：该公式适用于任何通电导体，应用时要注意式中的三个量必须对应着同一段时间内的同一段导体，若导体中有正、负自由电荷同时向相反方向作定向移动，则Q=Q正+Q负．iv．单位在国际单位制中，电流的基本单位是安培，简称安，符号为A．1A=1C／s．此外，还有毫安(mA)、微安(μA)．1A=103mAlmA=103μAB．电流表在实验室里，常用电流表来测量电流，电流表的电路元件符号是在使用时应先用大量程进行试触，如电流表示数在小量程范围内，再改用小量程，这样读数更为准确；在使用时必须把电流表串联在电路中，使电流从“+”接线柱流进，从“一”接线柱流出；绝不允许把电流表直接连接到电源的两极．C串、并联电路中电流的特点i．在串联电路中，电流处处相等．ii．在并联电路中，干路中的电流等于各支路中的电流之和．6．电压和电压表的使用A．电压i．作用电源的作用是维持正、负极间有一定的电压，电压是使导体中的自由电荷定向移动形成电流的原因．电压用字母U表示．电路中要获得持续电流的充要条件是：①要有电源；②电路为通路．ii．单位在国际单位制中，电压的基本单位是伏特，简称伏，符号为V．此外，还有兆伏(Mv)、千伏(kV)、毫伏(mV)、微伏(μV)．1MV=103kV1kV=103V1V=103mV1mV=103μVB．电压表在实验室里，常用电压表来测量电压，电压表的电路元件符号是在使用时应先用大量程进行试触，如电压表的示数在小量程范围内，再改用小量程，这样读数更为准确，在使用时必须把电压表并联在电路中，使电流从“+”接线柱流进，从“一"接线柱流出．C．电流表与电压表之比较i．相同点在无法估计待测量的情况下，都要先用大量程进行试触；在选定电表后使用时都要选择适当的量程，都是让电流从表的“+”接线柱流进，从表的“一”接线柱流出．Ii．不同点在使用时，电流表应与待测电路串联，电压表应与待测电路并联；电流表不能直接接到电源两极上，电压表可以直接接到电源两极上．在简化电路时，由于电流表的内阻很小可将它看作短路，由于电压表的内阻很大可将它看作断路．D．串联电池组的电压等于各个电池的电压之和．E串、并联电路中电压的特点i．串联电路两端的总电压等于各部分电路两端的电压之和．ii．并联电路中各支路两端的电压相等．典例剖析1.(锦州中考)关于生活的一些电路连接，下列判断正确的是()A.节日的夜晚，装扮天安门城楼的彩灯是串联的B.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.一般家庭的卫生闻都要安装照明灯和换气扇，使用时互不影响，它们是并联的D.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2.(兰州中考)如图所示电路中，电压表Vl、V2、V3的示数分别为U1、U2、U3，电流表Al、A2的示数分别为I1、I2，那么下列关系式正确的是()3.(鸟鲁木齐中考)如图所示电路，开关闭合时，电压表Vl的读数是4V，电压表V2的读数是6V，电流表A的读数是0.2A.如果把电压表Vl换成电流表Al，电压表V2换成电流表A2，电流表A换成电压表V，则电压表的读数是()A.2VB.4VC.6VD．10V4.(上海初赛)在如图所示的电路中，闭合电键后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，现用电压表进行检测，发现b、c之间的电压为零，a、b间的电压和a、c间的电压都为3伏，则电路故障可能是()A.Ll断路B.L1短路C.L2断路D．L2短路5.在图中，S为双刀双掷开关，A、B为两个相同的小灯泡，则下列说法中正确的是()A.S接于l、2时，A、B两灯串联B.S接于l、2时，A、B两灯并联C.S接于3、4时，A、B两灯串联D．S接于3、4时，A、B两灯并联6.(北京东城区中考、河南预赛)某同学连成如图所示电路，电池组的电压为6V，两个小灯泡的额定电压都是6V，开关S闭合，灯Ll亮，L2不亮，电压表和电流表都有示数．由此可以做出判断；灯L2处可能是＿＿＿＿＿(填“断路”或“短路”)．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏．请简述你采用的方法＿＿＿＿＿＿＿＿＿＿＿＿＿＿，并做出判断：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．7.小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉他是一个小灯泡坏了，请你帮助小明，在如图所示的实验器材中任选一种，连入电路、检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容．适用器材检测电路路图现象及结论8.这是电工小组在铺设电线时所遇到的问题，在一根已固定好的硬直塑料管内有三根颜色、规格均相同、彼此绝缘的电线，因此无法从伸出塑料管外电线的颜色、粗细等来判别哪两个端点是同一根电线的首尾．现用A、B、C表示一侧的三个端点，D、E、F表示另一侧的三个端点，电工小组想鉴别哪个端点与B同属于一根导线的首尾，但不能把导线抽出，又不损坏塑料管，他们设计了图甲方法一的电路，让P与B相连，Q分别与D、E、F相连，当小灯泡发光，则该端点与B同属于一根导线的首尾，可是塑料管两端相距十几米，没有足够长的导线，因此无法操作，请你帮他们想一个更好的办法，在方法二上画出电路图并加以说明．现有器材：电池组l个；小灯泡1只；长约0．5m的导线6根．(1)对方法二的说明：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．(2)电工小组的同学受到启发，用两个颜色不同的小灯泡，设计了图乙的电路．然后分别用导线连接D、E、F，通过观察现象，就可判断出所有导线的首尾．请你完成判断，将判断结果填在下表中．用导线连接现象结论D、E全不亮D、F绿灯亮E、F红灯亮9.(陕西中考、全国初赛)按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备"，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示．请你分析并回答下面的问题．(1)规定红灯发出的光作为交通的停止信号，其原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

九年级电路初探知识点梳理在九年级物理学习中，涉及到了电路初探的知识点，本文将对这些知识点进行梳理，帮助同学们更好地理解和掌握电路的基础知识。

一、电路的基本概念1. 电路的定义：电流在导体中连续流动形成的路径叫做电路。

2. 电路的组成要素：电源、导体、各种电器元件，如电阻、电容、电感等。

二、电流与电路图1. 电流的定义：单位时间内流过导体横截面的电荷量，记作I。

2. 电流的测量单位：安培（A）。

3. 电流的方向：电流的方向由正电荷所受的力决定，可用电流方向箭头表示。

4. 电路图的表示方法：用图形符号表示电源、电器元件和导线，简化了电路的描述。

三、电压和电阻1. 电压的定义：单位电荷所具有的电位能，记作U。

2. 电压的测量单位：伏特（V）。

3. 电压的表示方法：用V表示，电压为正表示电荷的能量增加，为负表示电荷的能量减少。

4. 电阻的定义：导体对电流的阻碍程度，记作R。

5. 电阻的测量单位：欧姆（Ω）。

6. 电阻与电流、电压的关系：欧姆定律，U = IR。

四、串联电路与并联电路1. 串联电路的定义：电流依次通过串联的各个元件。

2. 并联电路的定义：电流在不同的路径上同时通过各个元件。

3. 串联电路中的电压和电流关系：串联电路中各个元件的电压之和等于电源电压，各个元件的电流相同。

4. 并联电路中的电压和电流关系：并联电路中各个元件的电压相同，总电流等于各个元件电流之和。

五、电功率与能量转化1. 电功率的定义：单位时间内电能转化的速率，记作P。

2. 电功率的测量单位：瓦特（W）。

3. 电功率与电流、电压的关系：P = UI。

4. 能量转化：电能转化为其他形式的能量，如热能、光能等。

六、简单直流电路1. 简单电路的搭建：由电源、导线和电器元件组成。

2. 电流的流动方向：从正极到负极流动。

3. 电流的大小：由电阻、电压决定，根据欧姆定律计算。

七、常见电器元件1. 电阻的作用：消耗电能、控制电路中的电流大小。

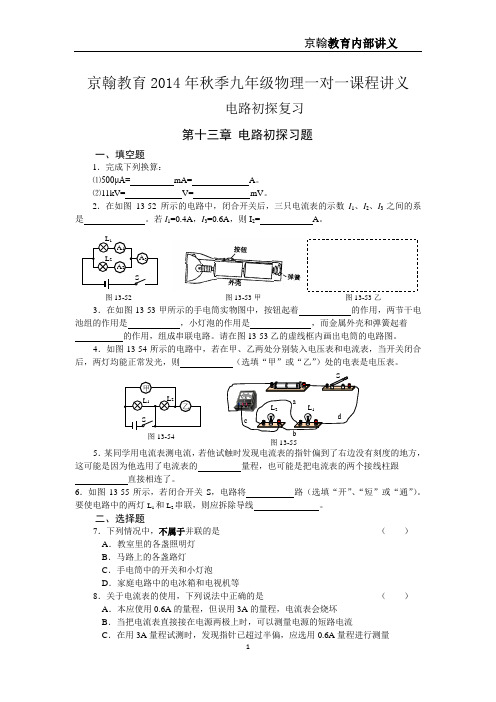

京翰教育2014年秋季九年级物理一对一课程讲义电路初探复习第十三章 电路初探习题一、填空题1．完成下列换算：⑴500μA= mA= A 。

⑵11kV= V= mV 。

2．在如图13-52所示的电路中，闭合开关后，三只电流表的示数I 1、I 2、I 3之间的系是 。

若I 1=0.4A ，I 3=0.6A ，则I 2= A 。

3．在如图13-53甲所示的手电筒实物图中，按钮起着 的作用，两节干电池组的作用是 ，小灯泡的作用是 ，而金属外壳和弹簧起着的作用，组成串联电路。

请在图13-53乙的虚线框内画出电筒的电路图。

4．如图13-54所示的电路中，若在甲、乙两处分别装入电压表和电流表，当开关闭合后，两灯均能正常发光，则 （选填“甲”或“乙”）处的电表是电压表。

5．某同学用电流表测电流，若他试触时发现电流表的指针偏到了右边没有刻度的地方，这可能是因为他选用了电流表的 量程，也可能是把电流表的两个接线柱跟 直接相连了。

6．如图13-55所示，若闭合开关S ，电路将 路（选填“开”、“短”或“通”）。

要使电路中的两灯L 1和L 2串联，则应拆除导线 。

二、选择题7．下列情况中，不属于并联的是 （ ）A ．教室里的各盏照明灯B ．马路上的各盏路灯C ．手电筒中的开关和小灯泡D ．家庭电路中的电冰箱和电视机等8．关于电流表的使用，下列说法中正确的是 （ ）A ．本应使用0.6A 的量程，但误用3A 的量程，电流表会烧坏B ．当把电流表直接接在电源两极上时，可以测量电源的短路电流C ．在用3A 量程试测时，发现指针已超过半偏，应选用0.6A 量程进行测量图13-52图13-53甲 图13-53乙 图13-54 图13-55cD ．在用3A 量程试测时，发现指针只偏转了很小的角度，应选用0.6A 量程进行测量9．如图13-56所示，电压表测量的是（ ）A ．L 1两端的电压B ．L 2两端的电压C ．电源电压D ．L 1和L 2两端的电压 10．一只电流表有“0~0.6A ”和“0~3A ”两个量程，某次实验中用的是“0~0.6A ”的量程上的刻度盘，发现指针恰好指在1.5 A ，则实际测量值为 （ ）A ．0.30AB ．1.5AC ．0.32 AD ．0.28A11．如图13-57所示的四个电路中，不属于串联电路的是 （ ）12．如图13-58所示的电路中，闭合开关S 1后，L 1和L 2正常发光；若再闭合开关S 2将会发生的现象是 （ ）A ．L 1、L 2都亮B ．L 1、L 2都不亮C ．L 1亮，L 2不亮D ．电路断路13．如图13-59所示的电路中，用电流表测量电灯L 1电流的是 （ ）14．实验室常用的电压表有0~3V 和0~15V 两个量程。

初三物理第13章电路初探第1、2节江苏科技版【本讲教育信息】一. 教学内容：第13章电路初探1、初识家庭用电器和电路2、电路连接的基本方式二、教学重点、难点：1、了解电路的组成，知道用电器是将电能转化为其他形式能的装置2、知道电路连接的基本方式，会读、会画简单的电路图，能连接简单的串联电路和并联电路3、理解电路的几种状态：开路、通路、短路4、知道短路的危害三、主要知识点分析1、电路的组成A. 电源：包括电池（干电池、蓄电池）、交流电源、太阳能电池、银锌电池等。

学生用的主要是干电池、蓄电池、学生电源等，从电源能的角度来看是将其它形式的能转化为电能的装置。

B. 用电器：包括电灯、电动机（马达）家用的其它电器有空调、电熨斗等。

作用是利用电来工作。

C. 开关：各式开关作用是控制电路的通断。

D. 导线2、电路与电路图A. 用导线将电源、用电器、开关等连接起来便组成了电路。

B. 用电路元件的符号表示连接情况的图叫电路图。

3. 连接电路时应该注意：（1）在连接电路的过程中，必须处于断开状态；（2）在连接电路元件时，要将导线的两端接在电源、用电器、开关等的接线柱上，并沿顺时针方向旋紧，保证接触良好；（3）连接电池盒两极的导线绝不允许不经用电器直接连接电源两极。

4、电路的几种状态：A. 开路（断路）：电路中有一处或几处断开的情况，我们称之为开路。

如开关没有闭合，线头松动，电池没有接好等，造成的开路，这时电路中没有电流，用电器不工作。

B. 通路：电路接通后，用电器正常工作，电路中有电流，这种电路我们称之为通路。

C. 短路：电流没有经过用电器，直接流回到电源两极的电路称之为短路，发生短路时，电路中的电流比较大，容易烧坏电源、用电器或导线，分为两种：电源短路和局部短路。

（1）电源短路是指电路中的所有用电器都没有电流，但是导线中有电流，这种电路的危害性最大。

（2）局部短路是指，电路中的一部分原件中没有电流通过，另一部分元件有电流。

——仅供参考学腾教育物理学科教案学生姓名： 班主任姓名： 授课教师： 戴婷婷 授课日期：课 题 电路初探---知识点汇总教学内容初识电路题型一：电路的基本组成电路：用导线把电源、用电器、开关等元件连接起来组成的电流的路径。

一个完整的电路应该包括电源、用电器、开关和导线四种电路元件，缺一不可。

题型二：电路三种状态通路 处处连通的电路是一个完整的电路，包括电源、用电器、开关及导线； 电路中有电流通过，用电器正常工作。

断路 在电路中某一处或者几处是断开的电路 断路的情况有：开关没有闭合、连接处松动、导线断开、用电器内部的线断开等；电路中没有电流，用电器不能工作短路 不经过用电器，用导线直接把电源两极连接起来的电路流经电源的电流太大，会损坏电源，甚至引起火灾；短路情况有两种：电源短路（全部短路），不经过用电器，把电源连接起来，会烧毁电源。

用电器短路（局部短路），当电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来。

题型三：电路故障的判断查找断路点可采用“局部短路法”，将导线分别接在各部分电路两端使其短路，若被短路的这部分电路以外的电路是通路，则断路处一定在被短路的这部分电路上。

反之，短路处不在被短路的这部分电路上。

例题：1、如图所示的电路，在下述情况下所处的状态分别是（通路／断路／短路）：(1)开关S 1、S 2都闭合时_______；(2)开关S 1、S 2都断开时_______；(3)开关S 1闭合，S 2断开时_______；(4)开关S 1断开，S 2闭合时_______。

2、闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

若电路中只有一处故障，且只发生在灯L 或R 上。

现用一只规格相同而且完全好的灯L ′替换L ，正确的判断是（ ）A ．苦灯L ′亮．则灯L 一定断路B ．若灯L ′亮，则灯L 一定短路C ．若灯L ′不亮．则电阻R 一定断路D. 若灯L ′不亮，则电阻R 一定短珞电路连接方式题型一：串联电路与并联电路的识别主要区别是：并联电路的用电器互不影响，可单独工作；串联电路的用电器相互影响，不可单独工作。

九年级上册物理第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离10.5m 0.25m 212L L =⨯='''=(3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知13213R U U R U -==总即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得00112R R L U U r U -+= 则000110()2R U U U R L U r--=2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
