组态软件概述

组态软件概述1、组态软件是什么组态软件是一种面向工业自动化的通用数据采集和监控软件，即SCADA（Supervisory Control And Data Acquisition）软件，亦称人机界面或HMI/MMI（Human Machine Interface/Man Machine Interface）软件，在国内俗称“组态软件”。

组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为“组态式监控软件”。

“组态(Configure)”的含义是“配置”、“设定”、“设置”等意思，是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的“组态”。

它有时候也称为“二次开发”，组态软件就称为“二次开发平台”。

“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。

简单地说，组态软件能够实现对自动化过程和装备的监视和控制。

它能从自动化过程和装备中采集各种信息，并将信息以图形化等更易于理解的方式进行显示，将重要的信息以各种手段传送到相关人员，对信息执行必要分析处理和存储，发出控制指令等等。

组态软件提供了丰富的用于工业自动化监控的功能，用户根据自己工程的需要进行选择、配置等较为简单的工作来建立自己所需要的监控系统。

组态软件和行业无关,它可以广泛应用于机械、钢铁、汽车、包装、矿山、水泥、造纸、水处理、环保监测、石油化工、电力、纺织、冶金、智能建筑、交通、食品、智能楼宇、实验室等等凡是涉及自动化监控的任何场合。

组态软件既可以完成对小型的自动化设备的集中监控，也能由互相联网的多台计算机完成复杂的大型分布式监控。

还可以和工厂的管理信息系统有机整合起来，实现工厂的综合自动化和信息化。

2、组态软件可以做什么作为通用的监控软件，组态软件都能提供对工业自动化系统进行监视、控制、管理和集成等一系列的功能。

0.西门⼦WinCC组态软件--概述西门⼦ WinCC 组态软件 -- 概述1.西门⼦WinCC各产品线及定位WinCC是由SIEMENS(西门⼦)公司开发的SCADA（数据采集与监控）系统，能⾼效控制⾃动化过程，具有极强的开放性和系统稳定性。

WinCC基于Windows平台，涵盖单⽤户系统、多⽤户系统直到由冗余、客户机/服务器和浏览器/服务器构架组成的复杂的分布式系统，在冶⾦、化⼯、印刷⽣产线等领域都有⾮常⼴泛的应⽤。

作为全球⾃动化巨头, 西门⼦针对不同规模的⽣产场景, 细分了多款产品投放市场. 如上图所⽰:对于超⼤型/⼴域分布式应⽤, 西门⼦推出 WinCC OA 产品线. 这并不是WinCC开始做OA办公软件, ⽽是WinCC OpenArchitecture（WinCC开放式架构）的缩写. 虽以WinCC冠名, 但与传统意义的WinCC完全没有关系，⽽是西门⼦2007年从奥地利ETM 公司收购的⼀款⼤名⿍⿍的软件——PVSS（Process Visualization and Steuerung （德语：Control的意思） System）。

成为西门⼦⼤家族⼀员后, ⾃从V3.10开始PVSS更名为WinCC OA.更多了解WinCC OA 可参考如下链接:对于中型和⼤型分布式系统, 西门⼦对应的SCADA产品线为WinCC (Windows Control Center, Windows控制中⼼), 也称为WinCC Classic版, 即经典的WinCC版本,当前(2020年2⽉)版本为 v7.5. 针对国内市场本地化语⾔需求, 推出有Asia版.伴随着S7-1200/1500系列控制器的发布, 西门⼦⼯业⾃动化集团⼜发布了⼀款全新的全集成⾃动化(Total Integrated Automation)软件 --- 博图(TIA portal). 它发布时版本号即为v10, 是业内⾸个采⽤统⼀的⼯程组态和软件项⽬环境的⾃动化软件, 也是西门⼦所有软件⼯程组态包的⼀个集成组件. TIA博途平台在所有组态界⾯间提供⾼级共享服务，向⽤户提供统⼀的导航并确保系统操作的⼀致性, 显著提升了开发效率. 博图软件中也集成有⽤于HMI开发的⼯具组件---TIA WinCC 软件, 可涵盖从⼩型的触摸屏设备,到⼤中型PC⼯作站各种规模的SCADA开发场景.2.博图版TIA WinCC 版本及功能差异TIA WinCC是西门⼦全集成⾃动化平台 TIA Portal 中的⼈机界⾯部分。

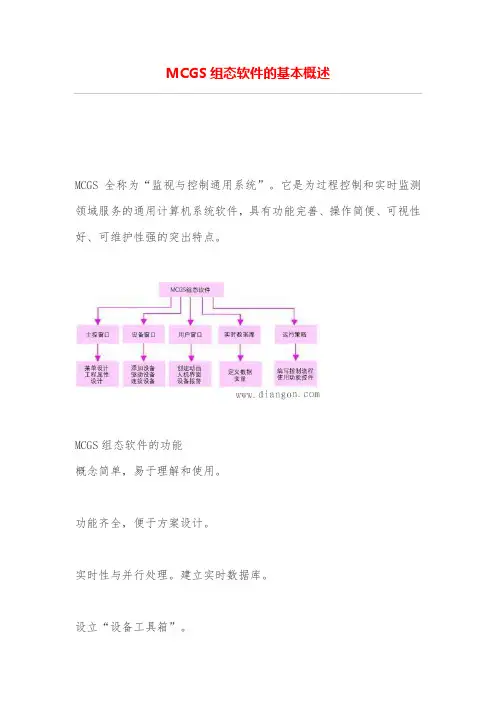

MCGS组态软件的基本概述MCGS全称为“监视与控制通用系统”。

它是为过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。

MCGS组态软件的功能概念简单，易于理解和使用。

功能齐全，便于方案设计。

实时性与并行处理。

建立实时数据库。

设立“设备工具箱”。

“面向窗口”的设计方法。

MCGS组态软件的特点利用丰富的“动画组态”功能，快速构造各种复杂生动的动态画面。

引入”运行策略”的概念。

复杂的工程作业，运行流程都是多分支的。

MCGS 系统由五大功能部件组成，主要的功能部件以构件的形式来构造。

支持 OLE Automation 技术。

设立“对象元件库”，解决了组态结果的积累和重新利用问题。

提供对网络的支持。

MCGS组态软件的系统构成MCGS组态软件是由“组态环境”和“运行环境”两个系统组成。

组态环境用于工程文件的编辑，运行环境则用于现场的运行。

MCGS组态软件的常用术语工程：用户应用系统的简称。

引入工程概念，是使复杂的计算机专业技术更贴近于普通工程用户。

对象：操作目标与操作环境的统称。

如窗口、构件、数据、图形等皆称为对象。

组态：在窗口环境内，进行对象的定义、制作和编辑，并设定其状态特征（属性）参数，将此项工作称为组态。

属性：对象的名称、类型、状态、性能及用法等特征的统称。

构件：具备某种特定功能的程序模块，可用VB、VC等程序设计语言编写，通过编译生成DLL、OCX等文件。

用户对构件设置一定的属性，并与定义的数据变量相连接，即可在运行中实现相应的功能。

策略：是指对系统运行流程进行有效控制的措施和方法。

可见度：指对象在窗口内的显现状态，即可见与不可见。

组对象：用来存储具有相同存盘属性的多个变量的集合，内部成员可包含多个其他类型的变量。

组对象只是对有关联的某一类数据对象的整体表示方法，而实际的操作则均针对每个成员进行。

父设备：本身没有特定功能，但可以和其他设备一起与计算机进行数据交换的硬件设备。

工业组态软件概述工业组态软件是一类专门设计用于监控、控制和管理工业生产过程的软件。

它能够集成和整合各种工业设备、设施和系统，并提供友好的用户界面，使操作人员能够方便地监测和控制整个生产过程。

本文将对工业组态软件的概述进行详细介绍。

1.设备连接：工业组态软件能够与各种类型的设备进行连接，包括传感器、控制器、开关、执行器等。

它能够通过串口、以太网、无线网络等多种通信方式与设备进行通信，并实时获取设备的状态数据。

2.数据采集：工业组态软件能够实时采集来自各个设备的数据，包括温度、压力、流量、速度等传感器测量的数据，以及设备状态、报警信息等。

这些数据将用于后续的监控和控制操作。

3.数据处理和分析：工业组态软件能够对采集到的数据进行处理和分析，包括数据筛选、计算、统计、建模等。

它能够实现实时数据监控，检测设备运行异常和故障，并及时报警。

4. 用户界面：工业组态软件提供友好的用户界面，可以通过HMI （Human-Machine Interface）的形式展示工业生产过程的各种数据和状态。

用户可以通过可视化的图形界面来监控设备运行情况、执行控制命令、进行参数设置等操作。

5.控制和调度：工业组态软件能够实现对工业生产过程的实时控制和调度。

它能够根据设定的控制规则和算法，对设备进行自动控制，以实现生产过程的优化和最大化产能利用。

6.数据存储和查询：工业组态软件能够将采集到的历史数据进行存储和管理，以便后续查询和分析。

它能够支持多种数据库系统，并提供灵活的数据查询和统计功能。

同时，工业组态软件还能够生成各种报表，用于数据分析和决策。

7.报警和故障管理：工业组态软件能够对设备的报警信息进行监控和处理。

一旦设备发生故障或异常情况，工业组态软件将及时发出报警信号，并提供故障排查和修复的指导。

工业组态软件在工业生产过程中起到了至关重要的作用。

它能够实现自动化控制，提高生产效率和质量，并降低成本和风险。

通过工业组态软件，操作人员可以实时监控和控制生产过程，及时发现和解决问题，提高工作效率和安全性。

组态软件百度百科组态软件（HMI软件）是一种用于人机界面设计和操作控制系统的软件工具。

它在工业自动化、建筑管理、能源监控等领域得到广泛应用。

组态软件具有直观的用户界面和强大的功能，可以帮助用户快速构建和配置各种操作界面，并实现对监测设备、控制设备和数据的管理与操作。

一、定义与概述组态软件是一种专门用于人机交互设计和操作控制的软件工具。

它通过图形化界面和丰富的功能模块，实现对各种设备和系统的控制和监测。

组态软件可以将复杂的工业过程和设备信息以可视化的方式呈现给操作人员，以提高操作和管理效率。

组态软件的主要特点包括：1. 图形化界面：组态软件提供直观的图形化界面，可以将各类设备、系统和数据以图形化的形式展示出来，使操作人员更容易理解和掌握。

2. 功能丰富：组态软件提供了多种功能模块，如数据采集、报警处理、历史数据查询等，可以满足不同应用场景的需求。

3. 可定制性强：组态软件允许用户根据需求进行界面的定制，可以灵活地配置参数、布局和风格，以适应不同的使用环境。

4. 与设备的连接性强：组态软件可以与各类设备进行通信，包括传感器、执行器、PLC等，实现设备的控制和数据的交换。

二、组态软件的应用领域1. 工业自动化：组态软件广泛应用于工业自动化领域，可以实现对生产设备和工艺的监控和控制。

例如，可以通过组态软件搭建出一个工厂的监控中心，实时显示生产线的运行状态，监测温度、压力等参数，并通过报警功能及时发现和解决问题。

2. 建筑管理：组态软件在建筑管理领域也有重要应用。

通过组态软件可以实现对建筑物的能耗监控、楼宇设备的智能控制，以及安防系统的集成管理。

这可以提高建筑物的运行效率和安全性。

3. 能源监控：组态软件可以与能源监测设备配合使用，对能源的使用情况进行实时监测和分析。

通过可视化的统计数据和报表，帮助用户及时发现和解决能源浪费问题，提高能源利用效率。

三、主流组态软件介绍1. Wonderware InTouch：Wonderware InTouch是组态软件中的佼佼者，它提供了强大的图形化界面和丰富的功能模块，适用于各种行业和应用场景。
