钻孔灌注桩要做哪些资料

钻孔灌注桩资料范例钻孔灌注桩是一种常用的地基处理方法，通过在土壤中钻孔并注入混凝土来增加地基的承载能力。

本文将介绍钻孔灌注桩的资料范例，包括项目概况、设计参数、施工过程和质量控制等内容。

项目概况：项目名称：XX大厦地基处理工程项目地点：XX市XX区XX街XX号项目业主：XX公司施工单位：XX建筑工程有限公司设计单位：XX土木设计院工程规模：共计xx根钻孔灌注桩，单桩长度xx米设计参数：1. 桩径：根据工程要求，钻孔灌注桩直径为xx毫米。

2. 桩长：根据地质勘探结果和承载力计算，单桩长度为xx米。

3. 钻孔孔深：根据地质勘探结果确定，钻孔孔深为xx米。

4. 桩身钢筋：按照设计要求，在钻孔过程中按规定间距和层数安装钢筋。

5. 灌注混凝土配比：按照设计要求配制C30标号混凝土，并在施工过程中进行测定和调整。

施工过程：1. 前期准备：确定施工方案，清理施工场地，安排施工人员和设备。

2. 钻孔施工：按照设计要求和钻孔位置，使用钻机进行钻孔作业，控制钻孔直径和孔深。

3. 钢筋安装：在钻孔的同时，根据设计要求按规定的间距和层数安装钢筋。

4. 灌注混凝土：完成钻孔和钢筋安装后，使用混凝土搅拌站将配制好的混凝土泵入钻孔中，同时使用搅拌棒进行振捣。

5. 桩顶处理：在灌注混凝土达到设计高度后，进行桩顶处理，包括修整顶面和安装预留构件等。

6. 后期养护：完成桩顶处理后，进行养护，保证混凝土的强度和稳定性。

质量控制：1. 施工记录：施工过程中及时记录施工情况，包括钻孔参数、钢筋安装情况、灌注混凝土量等。

2. 混凝土强度测试：在灌注混凝土养护期结束后，进行混凝土强度测试，确保满足设计要求。

3. 桩身检测：通过超声波检测仪等设备对钻孔灌注桩进行检测，确保桩身的质量和完整性。

4. 现场巡查：定期进行现场巡查，检查施工工艺和操作规范的执行情况。

以上是钻孔灌注桩资料范例的简要介绍，通过对项目概况、设计参数、施工过程和质量控制等方面的描述，可以更好地了解钻孔灌注桩的施工流程和相关要求。

钻孔灌注桩资料目录一、工程概况1、工程名称、地点、建设单位、设计单位、监理单位、施工单位等基本信息。

2、工程规模、结构形式、基础类型等。

3、地质勘察报告。

二、施工方案及技术交底1、钻孔灌注桩施工方案，包括施工工艺流程、施工方法、质量控制措施、安全保证措施等。

2、技术交底记录，包括对施工人员的技术交底内容、交底时间、交底人及被交底人签字。

三、施工准备资料1、施工机械设备清单及验收记录，如钻机、吊车、电焊机等。

2、原材料质量证明文件及检验报告，包括钢筋、水泥、砂、石等。

3、混凝土配合比设计报告。

四、测量放线资料1、测量控制点交接记录。

2、测量放线记录及复核记录。

五、钻进成孔资料1、钻进记录，包括钻进时间、钻进速度、泥浆比重、孔深等。

2、成孔质量检验记录，包括孔径、孔深、孔垂直度等。

3、孔底沉渣厚度检测记录。

六、钢筋笼制作与安装资料1、钢筋笼制作加工记录，包括钢筋规格、数量、焊接质量等。

2、钢筋笼安装记录，包括安装时间、节段连接方式及质量等。

3、钢筋笼隐蔽工程验收记录。

七、混凝土灌注资料1、混凝土灌注记录，包括灌注时间、混凝土坍落度、灌注方量等。

2、混凝土试块留置及抗压强度试验报告。

八、桩身质量检测资料1、低应变动力检测报告，用于检测桩身完整性。

2、超声波检测报告，对于重要工程或有特殊要求的桩进行检测。

3、单桩竖向抗压静载试验报告，确定单桩竖向抗压承载力。

九、质量验收资料1、分项工程质量验收记录。

2、分部工程质量验收记录。

十、施工日志1、详细记录每天的施工情况，包括施工进度、质量问题、安全事故、天气情况等。

十一、竣工图1、钻孔灌注桩的竣工图，标注桩位、桩径、桩长等实际施工参数。

十二、其他相关资料1、施工过程中的各种往来函件、通知、指令等文件。

2、质量问题处理记录及整改报告。

3、会议纪要，包括与钻孔灌注桩施工相关的技术交底会议、质量分析会议等。

以上是钻孔灌注桩施工过程中常见的资料目录，具体的资料内容和要求可能会因工程的实际情况和相关规范标准的要求有所不同。

钻孔灌注桩报验资料一、项目背景钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、地铁等工程中。

作为一种重要的控制质量手段，每一次钻孔灌注桩的施工完成后，都需要进行报验，以保证施工质量。

本文将介绍钻孔灌注桩报验资料的内容和要求。

二、报验资料的内容1. 施工单位信息：包括施工单位名称、工程负责人、联系电话等。

这些信息主要是为了确认责任方和联系方式，方便后续的沟通和联系。

2. 施工地点信息：详细描述钻孔灌注桩的施工地点，包括所在城市、具体位置、地势等，以及地下管线等相关情况。

这些信息对于后续的工程管理和安全措施制定非常重要。

3. 钻孔灌注桩工程的设计文件：包括工程设计说明书、施工图纸、技术规范等。

这些文件是施工过程中的重要依据，需要在报验时提供，以确保施工过程符合设计要求。

4. 施工材料信息：包括钻孔灌注桩中使用的水泥、砂浆、钢筋等材料的品牌、型号、产地和质量检测报告等。

这些信息确保了施工所使用的材料符合国家标准和设计要求。

5. 施工机械设备信息：包括钻机、灌注设备、搅拌机等设备的品牌、型号和技术参数。

这些信息表明施工所使用的设备符合要求，能够满足工程施工的需要。

6. 施工人员信息：包括施工队伍的人员构成、资质证书等。

这些信息反映了施工单位具备专业的施工人员，并能够保证施工的质量和安全。

7. 施工过程记录：详细记录钻孔灌注桩的施工过程，包括钻孔时的孔深、孔径、钻孔方法，灌注时的材料配比、搅拌时间、搅拌方法等。

这些记录资料是施工过程的真实反映，也是工程质量评估的依据。

8. 现场检测报告：包括对施工过程中的钻孔灌注桩的开挖检测、孔壁纵向平整度检测、混凝土浇筑质量检测等。

这些报告能够验证施工过程的质量，并保证最终的工程质量。

三、报验资料的要求1. 报验资料的整理和齐全性：所有报验资料必须按照要求整理，确保内容完整、准确，各项资料要齐全。

2. 资料的真实性和可靠性：所有报验资料必须真实反映施工过程和施工质量，不得作伪造、篡改等违规操作。

钻孔灌注桩试桩准备资料
1、桩位测量放样原始记录及测量成果
2、钢筋试验报告
3、钻机设备、操作人员等报审
4、钻机旋转平台标高测量原始记录
5、探孔器、泥浆比重仪
6、钻孔深度（扣除钻头锥形长度）
7、孔径（钻头直径）
8、钻孔灌注桩专项施工方案
9、砼配合比（砂子、碎石、水泥等原材料检测报告）
10、结合实际工具尺寸，进行初灌量计算过程，并判断是否能满足首灌要求（导管口距离孔底30-50cm，首灌导管埋深大于1m）
11、钻孔记录（监理旁站记录），地质情况报告
12、护筒埋设高度必须高于地面30cm以上
13、钢筋笼的节数、长度、
14、声测管固定措施。

钻孔灌注桩的报验资料钻孔灌注桩的报验资料一、项目概况钻孔灌注桩是一种常见的地基处理方法，合用于建造物、桥梁、隧道等工程的基础施工。

本文档旨在提供钻孔灌注桩的报验资料，以确保工程施工质量和安全。

二、施工准备1. 工程概况：概述工程的规模、位置、用途等基本信息。

2. 安全措施：列出施工期间需要遵守的安全规定和预防措施。

3. 施工方案：详细描述钻孔灌注桩的施工流程，包括设备选型、钻孔参数、灌注混凝土配比等。

三、材料准备1. 钢筋材料：介绍使用的钢筋材料的规格、数量以及质量要求。

2. 砼材料：详细说明所用砼材料的种类、强度等级、水泥标号等信息。

3. 管线材料：罗列使用的管线材料种类、规格、数量等细节。

四、施工过程1. 钻孔施工：描述钻孔设备的选用、钻孔方法、孔径控制等细节。

2. 钢筋安装：说明钢筋布置图、钢筋加工及安装方法、焊接规范等要求。

3. 灌注过程：阐述灌注混凝土的浇筑方式、注浆方法、振捣要求等关键环节。

4. 确认质量：列浮现场质量检测和试验的内容，包括钻孔成孔检验、钢筋质量验收、砼强度检测等。

五、安全质量监测1. 安全监测：说明使用的安全监测设备、监测内容以及监测频率。

2. 质量监测：详细描述每一个阶段的质量监测方法、监测指标、监测标准等要求。

六、质量验收标准根据相关规范和标准，设定钻孔灌注桩施工的质量验收标准，包括钻孔质量验收、钢筋质量验收、灌注混凝土质量验收等方面。

七、文档附件本文档所涉及附件如下：1. 钻孔灌注桩施工方案2. 钻孔施工图纸3. 钻孔成孔检验报告4. 钢筋质量检验报告5. 砼强度检测报告6. 安全监测报告7. 质量监测报告八、法律名词及注释1. 施工验收规范：指针对钻孔灌注桩施工的验收标准和要求，由相关法律法规制定和发布。

2. 基础工程：指钻孔灌注桩所属的土木工程领域，包括桥梁、隧道、建造物等基础工程项目。

钻孔灌注桩要做哪些资料钻孔灌注桩是一种常见的基础工程施工方法，在建筑、桥梁、道路等领域广泛应用。

为了保证施工质量和工程安全，需要做好一系列的资料记录和整理工作。

以下是在钻孔灌注桩施工过程中通常需要准备的资料：一、施工准备阶段1、工程地质勘察报告详细了解施工场地的地质情况，包括土层分布、地下水位、岩土特性等，为设计和施工提供依据。

2、施工图纸及设计文件包括桩位布置图、桩身结构图、施工工艺说明等，确保施工人员对设计要求有清晰的理解。

3、施工方案制定详细的施工方案，涵盖施工流程、施工方法、质量控制措施、安全保障措施等内容。

4、测量放线资料记录桩位的测量放线数据，包括控制点坐标、桩位坐标、桩位偏差等。

5、原材料检验报告对使用的钢筋、水泥、砂、石等原材料进行检验，确保其质量符合设计和规范要求。

检验报告应包括材料的品种、规格、性能指标等。

6、施工设备报验资料提交施工所用的钻孔机、起重机、电焊机等设备的型号、规格、性能参数及检定证书，保证设备能够正常运行且满足施工要求。

二、施工过程阶段1、钻孔记录记录钻孔的起止时间、钻进速度、孔深、孔径、地质情况等，及时发现异常并采取相应措施。

2、钢筋笼制作与安装记录包括钢筋的规格、数量、焊接质量、钢筋笼长度、直径、主筋间距、箍筋间距等，确保钢筋笼的制作和安装符合设计要求。

3、混凝土灌注记录记录混凝土的配合比、坍落度、灌注时间、灌注量、导管埋深等，保证混凝土灌注的质量和连续性。

4、泥浆性能检测记录定期检测泥浆的比重、粘度、含砂率等性能指标，根据检测结果调整泥浆参数，以保证钻孔的稳定性和孔壁的完整性。

5、隐蔽工程验收记录对钢筋笼安装、桩孔深度、孔径等隐蔽工程进行验收，并记录验收结果。

6、质量检验批验收记录按照施工工序和质量验收标准，对每道工序进行质量检验，并填写检验批验收记录。

7、施工日志详细记录每天的施工情况，包括天气、施工人员、施工进度、质量问题及处理措施等。

8、影像资料拍摄施工过程中的关键环节和重要部位，如桩位放线、钢筋笼制作、混凝土灌注等，作为施工过程的直观记录。

钻孔灌注桩报验资料一、项目概况钻孔灌注桩是一种常见的桩基施工方式，它能够提供较高的承载力和稳定性，广泛应用于建筑工程的基础设施和土木工程中。

本文将介绍钻孔灌注桩的报验资料要求以及报验流程。

二、报验资料要求（一）钻孔灌注桩设计文件验收单位需要提供完整的钻孔灌注桩设计文件，包括设计图纸、设计说明、结构计算书等。

设计文件应该包含桩的数量、直径、深度等重要参数，并标明每根桩的位置，以便验收单位核对。

（二）施工质量检验报告施工单位应及时进行施工质量检验，并出具相应的检验报告。

检验报告应包括施工过程中的重要监测数据、测试结果等内容，以评估钻孔灌注桩的质量和承载能力。

（三）工艺规程和操作规范施工单位应提供详细的工艺规程和操作规范，包括钻孔、灌注、固结等各个施工阶段的操作措施和要求。

这些规程和规范应该与设计文件相符，并能够确保施工质量的有效控制。

（四）施工记录和日志施工单位应按照规定要求，详细记录施工过程中的各项工作内容和数据，包括钻孔直径、钻孔深度、灌注材料用量等。

这些记录和日志能够为验收单位提供施工质量的参考和证明。

（五）工程验收报告在钻孔灌注桩施工完成后，施工单位应报验单位提供工程验收报告。

报告内容应包括工程质量合格的证明、施工过程中注意事项的总结，以及可能存在的缺陷和问题的解决方案等。

三、报验流程（一）申请报验施工单位在完成钻孔灌注桩施工后，应及时申请报验。

报验申请应包括施工单位的基本信息、施工时间、施工地点等必要信息。

（二）资料准备施工单位应按照报验资料要求，及时整理和准备相应的报验资料，包括设计文件、施工质量检验报告、工艺规程和操作规范、施工记录和日志等。

（三）报验审核报验单位对施工单位提供的报验资料进行审核，核对各项资料的完整性和合规性。

如发现问题或不符合要求的地方，将通知施工单位进行整改。

（四）现场验收验收单位将组织专业人员进行现场验收，对钻孔灌注桩的施工质量、设计要求等进行检查。

如发现问题或质量不符合要求，将要求施工单位进行整改，直至达到要求为止。

钻孔灌注桩的报验资料钻孔灌注桩是一种常见的基础工程施工技术，在建筑、桥梁、港口等工程领域得到了广泛应用。

为了确保钻孔灌注桩的施工质量符合设计要求和相关标准，施工过程中需要准备一系列的报验资料。

这些资料不仅是工程质量的重要证明，也是工程验收和结算的重要依据。

下面，我们就来详细了解一下钻孔灌注桩的报验资料都有哪些。

一、施工准备阶段的报验资料1、施工方案施工方案是钻孔灌注桩施工的指导性文件，应包括工程概况、施工工艺流程、施工设备选型、施工质量控制措施、安全环保措施等内容。

施工方案应经过施工单位技术负责人审批，并加盖单位公章。

2、施工图纸施工图纸是钻孔灌注桩施工的依据，应包括桩位布置图、桩身结构图、钢筋笼结构图等。

施工图纸应经过设计单位盖章确认，并符合国家和地方的相关规范标准。

3、地质勘察报告地质勘察报告是了解施工现场地质条件的重要文件，应包括地层分布、土的物理力学性质、地下水情况等内容。

地质勘察报告应由具有相应资质的勘察单位出具，并加盖单位公章。

4、原材料质量证明文件原材料质量证明文件是证明施工所用原材料质量合格的重要依据，应包括钢筋、水泥、砂、石等原材料的出厂合格证、检验报告等。

原材料质量证明文件应齐全、有效，并符合相关标准要求。

5、施工机械设备报验单施工机械设备报验单是对施工所用机械设备进行检验的记录，应包括设备名称、型号、规格、数量、技术性能等内容。

施工机械设备应经过检验合格，并具有有效的检验报告和使用许可证。

二、施工过程中的报验资料1、测量放线报验单测量放线报验单是对桩位测量放线结果进行检验的记录，应包括桩位坐标、桩径、桩长等内容。

测量放线结果应符合设计要求，并经过监理单位验收合格。

2、钻孔记录钻孔记录是对钻孔过程进行记录的文件，应包括钻孔时间、钻孔深度、钻孔速度、泥浆比重、地质情况等内容。

钻孔记录应真实、准确、完整，并及时填写。

3、钢筋笼制作安装报验单钢筋笼制作安装报验单是对钢筋笼制作安装质量进行检验的记录，应包括钢筋笼的长度、直径、主筋间距、箍筋间距、焊接质量等内容。

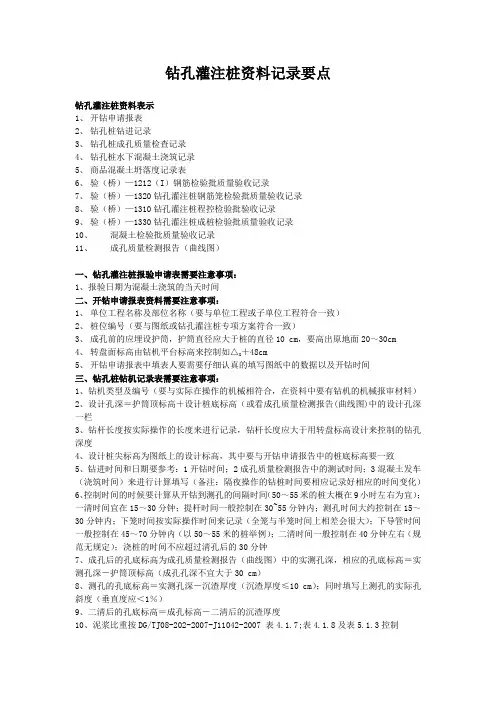

钻孔灌注桩资料记录要点钻孔灌注桩资料表示1、开钻申请报表2、钻孔桩钻进记录3、钻孔桩成孔质量检查记录4、钻孔桩水下混凝土浇筑记录5、商品混凝土坍落度记录表6、验（桥）—1212（I）钢筋检验批质量验收记录7、验（桥）—1320钻孔灌注桩钢筋笼检验批质量验收记录8、验（桥）—1310钻孔灌注桩程控检验批验收记录9、验（桥）—1330钻孔灌注桩成桩检验批质量验收记录10、混凝土检验批质量验收记录11、成孔质量检测报告（曲线图）一、钻孔灌注桩报验申请表需要注意事项：1、报验日期为混凝土浇筑的当天时间二、开钻申请报表资料需要注意事项：1、单位工程名称及部位名称（要与单位工程或子单位工程符合一致）2、桩位编号（要与图纸或钻孔灌注桩专项方案符合一致）3、成孔前的应埋设护筒，护筒直径应大于桩的直径10 cm，要高出原地面20～30cm4、转盘面标高由钻机平台标高来控制如△X＋48cm5、开钻申请报表中填表人要需要仔细认真的填写图纸中的数据以及开钻时间三、钻孔桩钻机记录表需要注意事项：1、钻机类型及编号（要与实际在操作的机械相符合，在资料中要有钻机的机械报审材料）2、设计孔深＝护筒顶标高＋设计桩底标高（或看成孔质量检测报告(曲线图)中的设计孔深一栏3、钻杆长度按实际操作的长度来进行记录，钻杆长度应大于用转盘标高设计来控制的钻孔深度4、设计桩尖标高为图纸上的设计标高，其中要与开钻申请报告中的桩底标高要一致5、钻进时间和日期要参考：1开钻时间；2成孔质量检测报告中的测试时间；3混凝土发车（浇筑时间）来进行计算填写（备注：隔夜操作的钻桩时间要相应记录好相应的时间变化）6、控制时间的时候要计算从开钻到测孔的间隔时间（50～55米的桩大概在9小时左右为宜）；一清时间宜在15～30分钟；提杆时间一般控制在30~55分钟内；测孔时间大约控制在15～30分钟内；下笼时间按实际操作时间来记录（全笼与半笼时间上相差会很大）；下导管时间一般控制在45～70分钟内（以50～55米的桩举例）；二清时间一般控制在40分钟左右（规范无规定）；浇桩的时间不应超过清孔后的30分钟7、成孔后的孔底标高为成孔质量检测报告（曲线图）中的实测孔深，相应的孔底标高＝实测孔深－护筒顶标高（成孔孔深不宜大于30 cm）8、测孔的孔底标高＝实测孔深－沉渣厚度（沉渣厚度≤10 cm）；同时填写上测孔的实际孔斜度（垂直度应＜1％）9、二清后的孔底标高＝成孔标高－二清后的沉渣厚度10、泥浆比重按DG/TJ08-202-2007-J11042-2007 表4.1.7;表4.1.8及表5.1.3控制表4.1.7注入孔内泥浆指标四、钻孔桩成孔质量检查记录需要主要事项：1、成孔直径项（应填写的是成孔质量检测报告（曲线图）中成果表一栏中的最小值2、灌注前孔底标高＝二清后的孔底标高3、钢筋笼骨架设计图一栏，骨架总长、骨架地面标高应按图纸设计来进行填写（要注意全笼和半笼）4、骨架每节长应根据图纸中的设计值来进行计算，注意的是要加上搭接长度。

钻孔灌注桩（泥浆护壁）工程一、专业工程特点：钻孔灌注桩是按设计要求的桩径与桩长在地层中成孔，吊置钢筋笼后，向孔内灌注混凝土而成的一种桩型，其特点是：1．桩径、桩长及桩顶标高均可根据建筑的需要选择而调整，不仅可满足构造上的要求，而且可获得较大的单桩承载力。

2．成孔时需采用泥浆护浆措施，并采用水下混凝土的浇灌方式来完成桩身混凝土的浇灌。

3．在该类桩基的施工作业中不存在沉桩挤土问题，噪声及振动影响较小，对邻近建筑物、构筑物及地下管线的危害较小。

4．对各种不同地质条件的适应性强，能在淤泥、砂土、碎石土以及风化岩中成桩。

5．在成桩过程中无须搬运、堆放、吊置、锤击等，避免桩身的不利受力影响，从而可更加充分利用桩身强度，减少配筋量，节省钢材。

6．成孔作业时泥浆的处理及弃运对施工现场有一定程度的污染。

7．整个成桩过程较复杂，成桩速度比打（压）入桩慢。

二、监理的工作流程：图纸会审→审批施工组织设计→材料报验→工序报验（桩定位、成孔、清孔、钢筋卷制安、孔内砼浇灌）→阶段性验收质量评定。

（在工程竣工验收之前须按照广东省标准DBJP5-28-2001进行钻芯检验。

三、监理工作方法和措施：为使钻孔灌注桩工程监理目标的实现，监理工作主要采取“质量事前控制”、“关键工序现场监理”的方法。

1．质量事前控制：在工程开工前，对施工单位的施工方案、技术措施、质保体系和管理制度等进行认真审核，审核通过后才准许开工；同时，要对用于本工程的原材料、半成品、成品和设备（经有关部审核合格）的质量情况进行签证认可，才准许在工程中使用。

上道工序未经监理工程师签证验收，不准进行下道工序施工。

2．关键工序现场监理：在钻孔灌注桩的施工过程中，监理人员要深入施工现场，按照质量控制的内容，对施工情况进行检查，及时发现问题，提出改进意见，尽可能使质量问题消灭在萌芽状态。

混凝土水下浇灌时进行旁站监理。

四、监理工作的控制要求及目标值：（一）材料质量1．钢筋：1）检查出厂质量证明书，材料外观质量必须符合要求；2）按规定抽样检验：拉弯、电焊（进口材必须化学分析和可焊性试验），如果钢筋笼主筋没有焊接则可不做电焊试验。
