日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心.yunrun..日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。
鸿鹄展翅飞2015-07-28 00:41SHIMADEN SR93中文使用方法：一、操作流程图说明SR90系列所有参数窗口可分为两个窗口群（0-X窗口群和1-X）,子窗口和虚线表示的选件窗口共60个。
每个窗口采用了编号,例如传感器量程选择窗口[1-48],表示第1窗口群的第4 8号窗口。
按增减健修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
二、入门的快速设置例（简单加热系统）某加热系统,仪表选用SR93-1P-N-90-1000000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
单设定值,设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1) 在[1-48]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
2) 在[1-49]窗口,选择传感器量程的单位C（0.0～800.0℃) 。
3) 在[1-42]窗口,将调节输出极性设为:rA 反作用（加热）。
4) 在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5) 在[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6) 在[1-20]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7) 在[1-23]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8) 在[1-25]窗口,下限报警应具有上电抑制功能,设为:2。
8)在[0-4]窗口, 设EV1报警值:650.0℃;在[0-5]设EV2报警值:550.0℃。
9)系统接成闭环后,在[0-3] AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，.AT灯闪烁自整定起动。
当炉温到达设定值时,经两个周期振荡,AT灯灭,自整定完成。
三、用户的基本设置窗口1) 传感器类型和范围/单位[1-48]/[1-49]窗口2) 调节输出正/反作用 [1-42]窗口3）SSR(P型)和继电器接点(Y型)的输出比例周期 [1-10]窗口4) PID参数的自整定AT执行[0-3]窗口5）PID参数和调节输出限幅[1-2]～[1-19]窗口四、PID参数手动调整可在[1-2]～[1-16] PID窗口群中观察或手动修改整定后的参数。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。

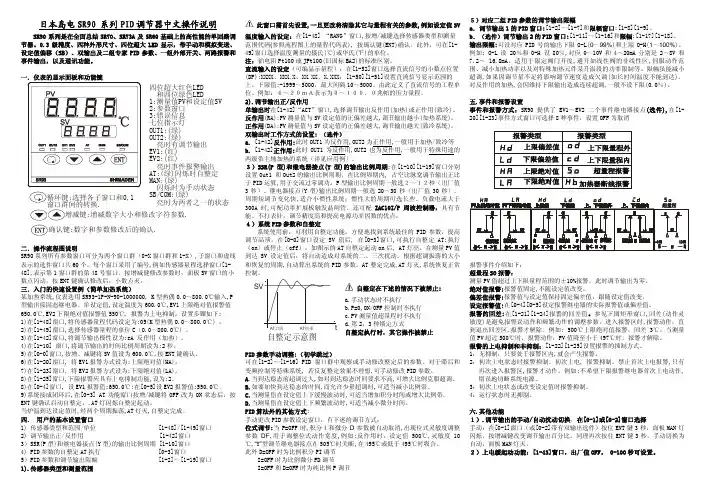

日本岛电SR90 系列PID 调节器中文操作说明 SR90系列是在全面总结SR70、SR73A 及SR60基础上的高性能的单回路调节器。
0.3级精度、四种外形尺寸、四位超大LED 显示，带手动和模拟变送、设定值偏移（SB）、双输出及二组专家PID 参数、一组外部开关、两路报警和事件输出，以及通讯功能。
一．仪表的显示面板和功能键四位超大红色LED和四位绿色LED 1:测量值PV和设定值SV2:参数窗口3:错误信息七位指示灯OUT1:(绿)OUT2:(绿) 亮时有调节输出EV1:(红)EV2:(红)亮时事件报警输出AT:(绿)闪烁时自整定MAN:(绿)闪烁时为手动状态SB/COM:(绿) 亮时为两者之一的状态二．操作流程图说明SR90系列所有参数窗口可分为两个窗口群（0-X 窗口群和1-X）,子窗口和虚线表示的选件窗口共60个。
每个窗口采用了编号,例如传感器量程选择窗口[1-48],表示第1窗口群的第48号窗口。
按增减健修改参数时，面板SV 窗口的小数点闪动，按ENT 键确认修改后，小数点灭。
三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR93-1P-N-90-1000000, K 型热偶0.0～800.0℃输入,P 型输出接固态继电器。
单设定值,设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-48]窗口,将传感器量程代码设定为:05(K 型热偶0.0～800.0℃) 。
2)在[1-49]窗口,选择传感器量程的单位C（0.0～800.0℃) 。
3)在[1-42]窗口,将调节输出极性设为:rA 反作用（加热）。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV 值设为600.0℃,按ENT 键确认。
6)在[1-20]窗口, 将EV1报警方式设为:上限绝对值(HA)。

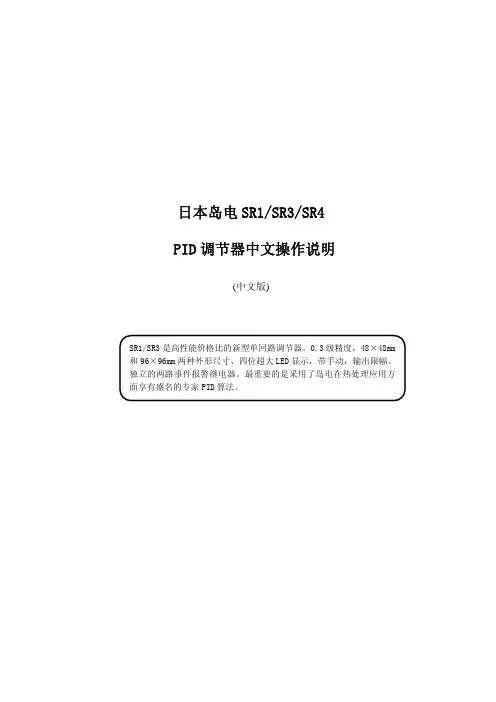

日本岛电SR1/SR3/SR4 PID调节器中文操作说明(中文版)----------上海伽福自控设备有限公司一、仪表的显示面板和功能鍵二、操作流程图说明SR1/SR3所有参数窗口可分为两个窗口群(0-X和1-X窗口群)，子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号，例如传感器量各选择窗口［1-22］，表示第1窗口群的第23号窗口。
按增减鍵修改参数时，面板SV窗口的小数点闪动，按ENT鍵确认修改后，小数点熄灭。
三、入门的快速设置列(简单加热系统)某加热系统，仪表选用SR1-8P-1，K型热偶0.0-800.0℃输入，P型输出接固态继电器。
设定温度为600.0℃，EV1上限绝对值报警值650.0℃，EV2下限绝对值报警值为550.0，报警为上电抑制。
设置步骤如下：1)在［1-22］窗口，将传感器量程代码设定为：05(K型热偶0.0 –800.0℃)。
2)在［1-23］窗口，选择传感器量程的单位C(摄氏度℃)。
3)在［1-17］窗口，将调节输出极性设为：rA反作用(加热)。
4)在［1-10］窗口，将调节输出的时间比例周期设为：2秒。
5)在［0-0］窗口，按增、减键将SV值设为600.0℃，按ENT鍵确认。
6)在［1-11］窗口，将EV1报警方式设为：上限绝对值(HA)。
7)在［1-14］窗口，将EV2报警方式设为：下限绝对值(LA)。
8)在［1-16］窗口，下限报警应具有上电抑制功能，设为：2。
9)在［0-3］窗口，设EV1报警值：650.0℃；在［0-4］设EV2报警值：550.0℃10)系统接成闭环后，在［0-2］AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。
当炉温到达设定值时，经两个周期振荡，AT灯灭，自整定完成，才可评价调节效果。
四、 用户的基本设置窗口a)传感器类型和范围单位 ［1-22］/［1-23］窗口b)调节输出正/反作用 ［1-17］窗口c)SSR(P型)和继电器接点(Y型)的输出比例周期 ［1-10］窗口d)PID参数的自整定AT执行 ［0-2］窗口e)PID参数和调节输出限幅 ［1-2］-［1-9］窗口----------上海伽福自控设备有限公司本页已使用福昕阅读器进行编辑。
日本岛电SR90系列PID调节器中文说明书（2015版）一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为 0.3％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家 PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心日本岛电SR90系列PID调节器中文说明书（2015版）AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
日本岛电 SR90 系列 PID 调节器中文说明书一、概述SHIMADEN（西曼顿）SR90 系列单回路 PID 调节器精度为％级，仪表 PID 算法尤适合温度控制，在我国工业窑炉、工业电炉等温度控制控领域取得良好口碑，大家习惯将岛电调节器成为温控仪。
SR90 系列 PID 调节器有 48×48mm（SR91）、72×72mm（SR92）、96×96mm（SR93）和48×96mm（SR94）四种外形尺寸，仪表为两排四位 LED 显示，手动控制/自动控制切换，带测量值模拟变送输出，带设定值偏移（SB）、双输出、两组专家PID 参数、上下限报警及通讯功能。
以 SR93 仪表面板举例说明PV 窗口显示测量值或参数符号SV 窗口显示设定值或参数设定值OUT1 灯（绿）亮时有调节输出OUT2 灯（绿）亮时有调节输出EV1 灯（绿）上限报警指示灯，亮时有继电器输出EV2 灯（绿）下限报警指示灯，亮时有继电器输出日本岛电仪表技术服务中心日本岛电 SR90 系列 PID 调节器中文说明书AT 灯（绿）闪烁时自整定MAN 灯（绿）闪烁时为手动状态SB/COM 灯（绿）闪烁时为 SB 或 COM 状态之一循环键选择各子窗口和 0、1 窗口群之间的切换增加键增加数字或修改字符参数减少键增加数字或修改字符参数确认键数字或参数修改后的确认二、SR90 系列 PID 调节器参数设置及代码SR90 系列 PID 调节器所有参数窗口可分为两个窗口群（0-×窗口群和 1-×窗口群）共60 个选件窗口，每个窗口可设置一个参数。
每个窗口采用了编号，例如传感器量程选择窗口[1-48]，表示 1 号窗口群的第 48 号窗口。
按增减键修改参数时，面板 SV 窗口的小数点闪动，按“ENT”键确认修改后，小数点灭。
（一）[0-×]窗口参数设置及操作SR90 系列 PID 调节器上电完成自检完成后自动进入显示状态（PV 显示测量值，SV 显示控制目标值），仪表测量显示状态就是[0-0]窗口。
.中文使用方法：SHIMADEN SR93一、操作流程图说明子窗口和虚线表示的选件,1-X）SR90系列所有参数窗口可分为两个窗口群（0-X窗口群和窗口群的第1[1-48],表示第60个。
每个窗口采用了编号,例如传感器量程选择窗口窗口共键确认修改后，小ENTSV窗口的小数点闪动，按48号窗口。
按增减健修改参数时，面板数点灭。
二、入门的快速设置例（简单加热系统）型输出接固℃输入,P型热偶SR93-1P-N-90-1000000, K0.0～800.0某加热系统,仪表选用下限绝对值℃,EV2℃,EV1上限绝对值报警值650.0态继电器。
单设定值,设定温度为600.0:, 报警为上电抑制。
设置步骤如下报警值550℃) 。
～800.0℃0.0在[1-48]窗口,将传感器量程代码设定为:05(K型热偶1)) 。
～800.0℃[1-49]窗口,选择传感器量程的单位C（0.02) 在:rA 反作用（加热）。
窗口,将调节输出极性设为3) 在[1-42] 秒。
,将调节输出的时间比例周期设为:2在4) [1-10] 窗口键确认。
,按ENT,按增、减键将SV值设为600.0℃5) 在[0-0]窗口。
:上限绝对值(HA)窗口, 将EV1报警方式设为6) 在[1-20] 。
下限绝对值(LA), 将EV2报警方式设为:7) 在[1-23]窗口。
设为:2窗口,下限报警应具有上电抑制功能,8) 在[1-25] :550.0℃。
[0-5]设EV2报警值, 窗口设EV1报警值:650.0℃;在8)在[0-4]键确认状态后，按ENTOFF改为ON系统接成闭环后9),在[0-3] AT功能窗口按增/减键将 .AT灯闪烁自整定起动。
启动自整定，自整定完成。
,AT灯灭,当炉温到达设定值时,经两个周期振荡用户的基本设置窗口三、窗口单位[1-48]/[1-49]/1) 传感器类型和范围窗口反作用[1-42]2)调节输出正/ [1-10]窗口(Y型)的输出比例周期)3）SSR(P型和继电器接点[0-3]窗口参数的自整定AT执行4) PID 窗口[1-2]～[1-19]5）PID参数和调节输出限幅参数手动调整四、PID对于滞后和变频控制等特殊[1-16] PID窗口群中观察或手动修改整定后的参数。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
日本岛电FP93可编程PID调节器中文操作说明FP93是日本岛电公司高性能的0.3级可编程PID调节器，它功能完善，性能优良、设计细腻。
具有自由输入，四位超大高亮的字符显示，众多的状态指示。
可带4组曲线最大40段可编程，六组专家PID参数，更高级的区域PID算法。
带手动、停电和故障保护、模拟变送、通讯接口、两路时标输出，I/O接口包括4组DI外部开关、3路继电器和4路OC扩展门共16种和事件。
一． 仪表的显示面板和功能键二．操作流程图说明FP93全部的子窗口和用虚线表示的选件子窗口共95个。
每个窗口采用了编号,例如传感器量程选择窗口[5-5],表示第5窗口群的第5数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点灭。
三．简单加热系统定值调节的快速入门设置例1． 定值设置例：仪表选用FP93-8P-90-N1000, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, EV2的报警为上电抑制。
首先按面板RUN/RST（运行/复位键），使仪表进入复位，面板RUN运行灯灭，在[5-5]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
1)在[5-6]窗口,选择传感器量程的单位C（0.0～800.0℃） 。
2)在[5-12]窗口,将调节输出极性设为:rA 反作用（加热）。
3)在[5-13]窗口,将调节输出的时间比例周期设为:2秒。
4)在[3-1]窗口，设置为ON，定值方式。
5)在[3-2]或[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[5-19]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[5-22]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)根据要求，在[5-24]窗口,设置下限报警应具有上电抑制功能,设为:2。
10）在[3-4]窗口, 设EV1报警值:650.0℃;在[3-5]设EV2报警值:550.0℃。
