弯头理论重量表
风管尺寸=风量/风速风量=房间面积*房间高*换气次数
有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82
所以风管尺寸为1500*800
Q:1、例子中的3600是既定参数吗？
2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？
3、求风口和排烟口尺寸计算公式——或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧
一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有150
管道直径设计计算步骤，专业制作与安装——铁皮风管——不锈钢风管，通风工程
以假定流速法为例，其计算步骤和方法如下：
1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速
风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，一定要通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小
一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

合集下载

弯头理论重量表

弯头理论重量表

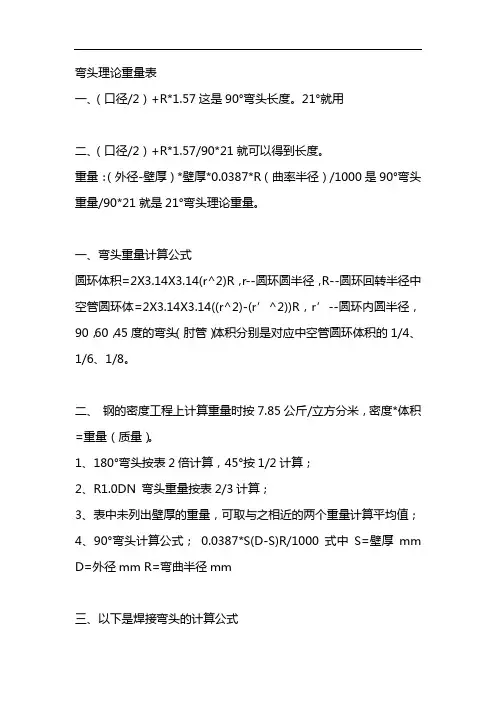

弯头理论重量表一、（口径/2）+R*1.57这是90°弯头长度。

21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。

重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。

一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。

二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。

1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D弯头可以看着是空心圆环体的一部分，比如：90度弯头可以看着是一个空心圆环体的四分之一。

空心圆环体体积计算公式：V=2*π*π*R*r*r,其中：π--圆周率R--圆球体平均半径r--圆环体截面半径自己动手-弯头重量计算我们设弯头度数为W，弯头曲径R0也就等于圆球体平均半径，弯头半径也就是圆环体截面半径，弯头壁厚为S,弯头密度为K，则弯头计算公式可表示为：弯头体积V=2*π*π*R0*(2*r*S-S*S)*W/360m=2*π*π*R0*(2*r*S-S*S)*W/360*KS外=4*π*π*R0*r*W/360S内=4*π*π*R0*（r-S）*W/360自己动手-弯头重量计算下面以实例来看：设90度弯头，曲径R0=600mm，半径r=213mm,壁厚=10mm,密度k=7850kg/立方米（即可看着是DN400，90度弯头）自己动手-弯头重量计算体积V=2*3.1416*3.1416*0.6*（2*0.213*0.01-0.01*0.01）*90/360=0.01232自己动手-弯头重量计算重量m=2*3.1416*3.1416*0.6*（2*0.213*0.01-0.01*0.01)*90/360*7850=96.69099自己动手-弯头重量计算S外=4*3.1416*3.1416*0.6*0.213*90/360=1.26134S内=4*3.1416*3.1416*0.6*(0.213-0.01)*90/360=1.20212自己动手-弯头重量计算用软件算就更方便了，可以算各种类型的哇。

美标弯头理论重量表

美标弯头理论重量表


外径 D 21.3 26.7 33.4 42.2 48.3 60.3 73 88.9 101.6 114.3 141.3 168.3 219.1 273.1 323.9 355.6 406.4 457.2 508 558.8 609.6 660.4 711.2 762 812.8 863.6 914.4 965.2 1016 1067 1118 1168 1219 R 38 38 38 48 57 76 95 114 133 152 190 229 305 381 457 533 610 686 762 838 914 991 1067 1143 1219 1295 1372 1448 1524 1600 1676 1753 1829 SCH 重量 5s 1.7 1.7 1.7 1.7 1.7 1.7 2.1 2.1 2.1 2.1 2.8 2.8 2.8 3.4 4 4 4.2 4.2 4.8 4.8 5.5 6.4 0.05 0.06 0.08 0.13 0.17 0.29 0.56 0.82 1.09 1.41 2.85 4.11 7.15 13.66 22.64 29.02 40.20 50.91 71.67 86.77 119.59 #VALUE! #VALUE! 214.45 #VALUE! #VALUE! #VALUE! #VALUE! #VALUE! #VALUE! #VALUE! #VALUE! #VALUE! SCH10s 2.11 2.11 2.77 2.77 2.77 2.77 3.05 3.05 3.05 3.05 3.4 3.4 3.76 4.19 4.57 4.78 4.78 4.78 5.54 5.54 6.35 重量 SCH10 2.11 2.11 2.77 2.77 2.77 2.77 3.05 3.05 3.05 3.05 3.4 3.4 3.76 4.19 4.57 6.35 6.35 6.35 6.35 6.35 6.35 7.92 7.92 7.92 7.92 7.92 7.92 -
弯头理论重量表

弯头理论重量表

弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。

对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头理论重量的计算
1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数
系数：碳钢：0.02466
不锈钢：0.02491
合金：0.02483
解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57*
*公称通径*倍数/1000=90度弯头理论重量（公斤）
例题：（1000-1）*1*0.02466*1.57*1000*1/1000
备注：其他角度可以除以90再乘以角度。

石化常用钢制管件(弯头、三通、异径管、管帽)理论重量体积表

石化常用钢制管件(弯头、三通、异径管、管帽)理论重量体积表

常用管件产品重量/体积表使用说明1本表的管件重量依据ASME ASME 等相关规范使用的外径和壁厚进行计算，计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿)；故此表所列重量为单件产品的近似净重，供参考。

表格中管表号带S的为不锈钢管件重量，其余为碳钢重量；在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。

2 90°弯头重量计算公式：W=*10-6R(D2-d2)式中：W — 90°弯头重量，kg；R —弯头的曲率半径（结构尺寸），mm；D —弯头外径，mm；d —弯头内径，mm。

弯头重量公式中采用碳钢比重，即dm3计算。

45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。

3 钢管重量计算公式：W=(D-T)式中：W —钢管每米长度的重量，kg/m；T —钢管壁厚，mm；D —钢管外径，mm。

钢管重量公式中采用碳钢比重，即dm3计算；奥氏体不锈钢管的重量为上式重量的倍。

4对焊管件的重量表中列出的为常用规格的重量，对于未列入表中的同一公称通径、不同壁厚的产品重量，可用估算公式进行重量的大致估算：Q=Wt/T 式中：Q —估算的对焊管件重量，kg；W —表中同一公称通径已列出壁厚的产品重量，kg；t —估算的对焊管件的产品壁厚值，mm；T —表中同一公称通径已列出壁厚的产品壁厚值，mm。

5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间，即表中所示的近似体积为单件产品所占包装物的近似体积，供参考；使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

弯头理论重量表三通理论重量表异径接头理论重量表1 对焊管件对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供！对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供！对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供！对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供！翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供！2 承插焊和螺纹管件以上数据由武汉斯意诚贸易有限公司提供！承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供！承插焊四通 SW CROSS以上数据由武汉斯意诚贸易有限公司提供！承插焊双承口管箍 SW COUPLING以上数据由武汉斯意诚贸易有限公司提供！承插焊管帽 SW CAP以上数据由武汉斯意诚贸易有限公司提供！承插焊和螺纹活接头 SW & THD UNION以上数据由武汉斯意诚贸易有限公司提供！螺纹90°弯头 THD 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供！螺纹45°弯头 THD 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！螺纹双接口管箍 THD COUPLING以上数据由武汉斯意诚贸易有限公司提供！以上数据由武汉斯意诚贸易有限公司提供！螺纹管塞 SQUARE HEAD PLUG & HEX HEAD PLUG & ROUND HEAD BUSHING以上数据由武汉斯意诚贸易有限公司提供！螺纹接头 HEX HEAD BUSHING & FLUSH BUSHING以上数据由武汉斯意诚贸易有限公司提供！六角头双丝头 HEXAGONAL NIPPLE以上数据由武汉斯意诚贸易有限公司提供！螺纹短节 NIPPLE以上数据由武汉斯意诚贸易有限公司提供！缩径管 SWAGED NIPPLE以上数据由武汉斯意诚贸易有限公司提供！3 支管座以上数据由武汉斯意诚贸易有限公司提供！承插焊和螺纹支管座 OLET OF SW & THD以上数据由武汉斯意诚贸易有限公司提供！对焊斜支管座/弯头支管座 BW LATROLET & BW ELBOLET承插焊和螺纹斜支管座/弯头支管座 SW/THD LATROLET & ELBOLET以上数据由武汉斯意诚贸易有限公司提供！3.5薄壁支管座 SCH5S/10S PIPET以上数据由武汉斯意诚贸易有限公司提供！附录A钢管的壁厚和每米重量A1 碳钢,合金钢管的壁厚 (ASME以上数据由武汉斯意诚贸易有限公司提供！A2 碳钢,合金钢管的每米重量 (ASME以上数据由武汉斯意诚贸易有限公司提供！A3 不锈钢管的壁厚和每米重量(ASME以上数据由武汉斯意诚贸易有限公司提供！。
