FBD局部通风机说明书FBD系列矿用隔爆型压入式对旋轴流局部通风机 (执行标准:MT222-2007、 Q/DAKP 027-2008)湘潭平安电气集团有限公司2008年3月出版第一版FBD系列矿用隔爆型压入式对旋轴流局部通风机 1 概述1.1 产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机、矿用隔爆型压入式三级对旋轴流局部通风机、矿用隔爆型压入式四级对旋轴流局部通风机(以下简称通风机)是一种用途广泛的新型局部通风机。
它具有结构紧凑、噪音低、风压高、效率高、在小流量区域运行稳定、高效应用范围宽等特点。
根据掘进工作面长度和巷道不同的通风要求,既可整机使用,又可分级使用,从而减少能耗,节约能源,是矿井掘进中长距离局部通风的理想设备。
1.2 主要用途及适用范围通风机主要用于有爆炸性气体环境的煤矿井下作局部通风用。
1.3 型号的组成及代表意义:型号表示方法:F B D ? X / ? ×Y单台电动机功率 kW注电动机台数 (2、3、4)机号,叶轮直径的分米数对旋隔爆型通风机注:2为矿用隔爆型压入式对旋轴流局部通风机(以下简称二级通风机);3为矿用隔爆型压入式三级对旋轴流局部通风机(以下简称三级通风机);4为矿用隔爆型压入式四级对旋轴流局部通风机(以下简称四级通风机)通风机防爆型式:隔爆型;防爆标志“Exd I”;电动机防爆型式:隔爆型;防爆标志“Exd I”。
1.4 使用环境条件:1.4.1 环境空气温度-20?,+40?;1.4.2 环境空气的相对湿度:?90,(+25?时);1.4.3 海拔不超过1000m;1.4.4 无强烈振动和腐蚀性气体;1.4.5 安装在有瓦斯气体爆炸性危险的煤矿井的进风巷道中。
2 结构特征与工作原理2.1 通风机系无静叶轴流式局部通风机和采用外包复式消声器的组合体。
二级通风机的结构如图1所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、消声扩散筒等部分组成;三级通风机的结构如图2所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、导叶筒、消声扩散筒等部分组成;四级通风机的结构如图3所示,通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、第四级叶轮、消声扩散筒部等部分组成。
对旋式轴流通风机安全技术操作规程一、启动前操作准备1、检查防爆门是否完好。
2、检查蝶阀风门(垂直门)位置是否处于开启状态,各部联接螺丝是否紧固。
3、检查电机转向是否正确,风筒内不留杂物,手动盘车应平稳轻快,无刮卡、磨擦现象。
4、检查配电室内的供电运行方式式,进线柜是否合闸有电,确认好即将开启主扇配电柜是否处在正向隔离刀闸合闸位置。
5、检查各开关柜的隔离开关,各种继电器按钮是否复位,真空开关是否合闸,操作按钮是否完好,具备合闸条件。
6、检查电机制动装置是否处于离开状态。
二、轴流主扇的启动操作方法一、配电柜就地启动1、将两电机启动柜的“就地、远控”按钮打到“就地档”,先起动2#电机,待2#电机起动正常(约20秒),再开起1#电机。
方法二、PLC柜远控启动1、将两电机启动柜的“就地、远控”按钮打到“远控档”,PLC柜工作方式的转换开关打到“手动档”,检查PLC屏风机边指示灯为绿色,表示该台风机具备启动条件,用手在触摸屏对应的地方点动风机,启动柜将自动起动主扇。
2、将两电机启动柜的“就地、远控”按钮打到“远控档”,PLC柜工作方式的转换开关打到“手动档”,检查风机、风门、开关柜具备启动条件,然后启动触摸屏下面对应主扇的按钮,先起动2#电机,待2#电机启动正常(约20秒),再开起1#电机。
3、启动时如果PLC屏出现故障,方法二不能实现启动,立即改用方法一启动。
启动时电动合闸不能实现立即改用手动储能。
4、启动时如出现故障,立即停机,按上述程序起动另一台主扇。
三、运行监视1、主扇必须连续运行,检修、倒机运行必须请示汇报,因故障停机时,应立即启动备用风机并及时汇报。
2、监视各种仪表、电机温度、各部轴承温度,各部位声响是否正常,并严格按规定做好运行记录,发现超标及异常情况,应立即停机检查处理汇报。
3、电机设有防潮加热器,正常运行时断开,停机备用时接入。
4、定期检查轴承润滑脂时间、数量和牌号。
四、倒机操作1、按规定实施倒机操作,倒机时,备用风机必须在10分钟内正常开启。
矿用通风机操作规程矿用防爆对旋轴流式通风机FBCDZ60-10-NO38操作规程一. 一般规定1. 未经专门培训,未持合格证人员不得操作主扇风机设备。
2. 主扇风机司机必须熟记主扇风机操作规程。
3. 主扇风机在运行期间,加强巡回检查,做好本班的各种记录。
4. 未经培训的人员严禁检修通风机设备。
5. 操作高压电气设备,要戴绝缘手套,穿绝缘鞋,并一人操作,一人监护。
6. 严格执行交接班制度。
7. 严格遵守劳动纪律。
二. 操作程序(一).启动前的准备工作:1. 仔细检查风机各紧固件有无松动,如有松动及时紧固。
2. 检查风门、风道有无漏风现象,如有应及时封闭。
3. 检查配电装置是否完好,运行是否正常。
4. 检查压差计、电流表、电压表、轴承温度等检测仪表是否完好,电源电压是否在规定范围内。
(6000V±5%内)。
5. 风机长期搁置不用,必须测试电机的绝缘电阻,绝缘电阻达不到要求,用加热器将电机内腔预先烘干,每次预先烘干时间不超过10分钟,两次预先烘干时间不能超过20分钟,待绝缘电阻符合要求后再投入运行(电机绝缘电阻不低于13.2兆欧)。
6. 检查风流通道中是否有杂物,风叶有无堵卡现象,确认无误后方可启动。
(二).启动:1. 用手动葫芦把1#(或2#)的风门完全吊起。
并把风门固定牢固。
2. 左手把1#(或2#)进线柜隔离插销联锁逆时针拧到“合”的位置,右手用专用扳手顺时针转动把1#风机(或2#风机)进线柜手车推入“合”的位置,1#(或2#)进线配电柜分闸指示灯亮,按下配电柜合闸按钮,进线柜合闸指示灯亮。
如果电动合闸装置出现故障,用专用扳手手动合闸。
退配电柜手车与推入手车的方法相反。
3. 分别把1#(或2#)风机一级、二级配电柜手车用专用扳手推入“合”的位置,配电柜分闸指示灯亮,按下一级风机配电柜合闸按钮,一级风机配电柜合闸指示灯亮,一级风机起动。
一级风机启动2分钟后,按下二级风机配电柜的合闸按钮,合闸指示灯亮,二级风机启动。
FBD系列(dⅠ)矿用防爆压入式对旋轴流局部通风机使用维护说明书新型、高效、节能、低噪声、各类煤矿用局扇一、简介FBD系列矿用防爆压入式对旋轴流局部通风机,该产品完全按照MT755-1997《对旋式局部通风机技术条件》制造。
该产品是目前国内外性能最理想的煤矿通风设备。
二、概述a、产品特点FBD系列煤矿用防爆压入式对旋轴流局部通风机,该产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。
根据不同的通风阻力要求,即可整机使用又可分级使用,从而减少通风电耗、节约能源。
巷道长度在2000m以内可不移动风机正常送风,减少了工人的劳动强度,节约通风时间,是煤矿井下局部通风的理想设备。
同时,它亦可用于冶金、有色、黄金、化工、造船和陶瓷工业等高压通风场合。
其结构特征为矿用隔爆型、对旋、消声、轴流式。
b、主要用途及适用范围本产品主要用于煤矿井下作压入式局部通风机,适用于采掘工作面及各种硐室的局部通风场合。
同时,也适用于其它矿山的局部通风场合及各种隧道通风。
c、品种、规格本产品是系列化产品,规格、品种齐全,详细情况见FBD系列煤矿用防爆压入式对旋式轴流局部通风机技术性能及外形安装尺寸表(以下简称表1)。
d、型号的组成及其代表意义以FBD№6.3/30×2型风机为例说明之,KW,叶轮直径的分米数e、使用环境条件本产品即可平放在巷道底板使用,也可悬挂在巷道壁上使用。
当放在底板上使用时,风机的吸风口(集流器端)不能浸在水或水泥中。
风机使用环境的气体温度为-20~50℃,海拔不应超过1000m。
所用电源的额定频率为50Hz,额定电压为380V/660V或660V/1140V 中的任何一级。
f、工作条件本产品通过气体的含尘量不超过200mg/m3。
应安装在煤矿井下瓦斯浓度小于1%的进风流中,当瓦斯浓度超过1%时,应立即切断电源。
g、对环境及能源的影响本产品对环境无任何污染,属于高效节能产品。

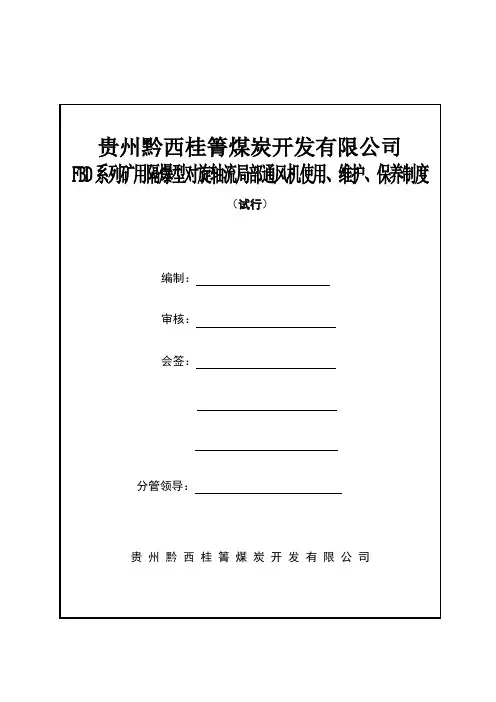

FBD系列矿用隔爆型对旋轴流局部通风机使用维护与保养制度一、使用规程1、使用前,应严格检查叶轮与机壳的径向间隙,要求四周间隙均匀,其间隙符合MT222—2007要求,且不小于1mm。
2、叶轮旋转方向须与机壳上箭头所指示方向一致。
3、通风机必须有专人管理和操作。
4、通风机安全必须符合《煤矿安全规程》的有关规定。
5、经过长途运输或长期搁置不用的通风机,使用前必须测量电动机定子绝缘电阻(绝缘电阻不得小于50兆欧),经检查合格后方可接通所需电源,试运行10分钟左右,若无异常声响即可投入运行。
6、电动机引入接头连接处的裸露长度不大于1.5mm。
7、该通风机在煤矿井下使用时,电源进线必须采用U型不延燃橡套电缆。
电缆规格应为3×X+1×X,其中X为芯线截面,根据电动机容量选取。
8、应尽可能采用和巷道截面所允许最大直径的胶布风筒,且每节应尽量长,应尽量敷设平直,管壁不得皱褶,转弯处应缓缓改变方向,以减少管道阻力,确保送风距离,所用风筒口径一般不小于通风机出口直径。
二、维护与保养为保证通风机的长期安全运行,必须注意正确使用和经常性的维护保养。
1、该系列通风机配用YBF2系列电动机,启动性能好,风机启动迅速。
为防一次启动冲落胶质风筒,可按先一级、后二级的顺序先点动2—3次后再合闸投入运行。
对旋风机禁止单机运行一级主机,如需要可以运行二级主机(出风方向主机)。
2、通风机在使用前,应检查紧固件是否齐全、牢固,连接是否可靠,试运转是否灵活,有无杂音或异常声响,叶轮旋转方向是否正确,运行中要检查声音是否正常,连接有为松动,发现异常时立即停机检查并处理。
3、定期清除风机内部的积尘、污垢等杂物,以防止锈蚀,提高运行效率和降低噪声。
4、定期更换润滑脂,每六个月必须将轴承清洗一次,并换上新的润滑脂,加入量为轴承室的1/2—1/3。
有注油装置的风机,使用前请先加注ZL —3锂基润滑脂,并在运行过程中每月注油一次,采用全封闭含油低噪声轴承时,在使用寿命期内,不需要更换润滑脂。

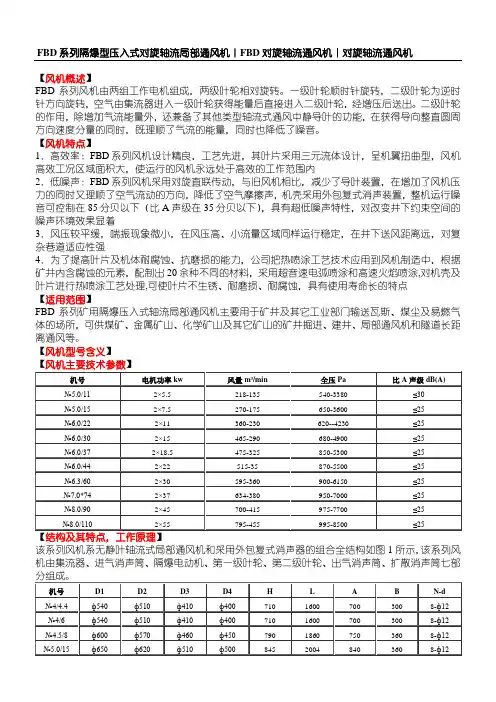

FBD系列隔爆型压入式对旋轴流局部通风机|FBD对旋轴流通风机|对旋轴流通风机【风机概述】FBD系列风机由两组工作电机组成,两级叶轮相对旋转。
一级叶轮顺时针旋转,二级叶轮为逆时针方向旋转,空气由集流器进入一级叶轮获得能量后直接进入二级叶轮,经增压后送出。
二级叶轮的作用,除增加气流能量外,还兼备了其他类型轴流式通风中静导叶的功能,在获得导向整直圆周方向速度分量的同时,既理顺了气流的能量,同时也降低了噪音。
【风机特点】1.高效率:FBD系列风机设计精良,工艺先进,其叶片采用三元流体设计,呈机翼扭曲型,风机高效工况区域面积大,使运行的风机永远处于高效的工作范围内2.低噪声:FBD系列风机采用对旋直联传动,与旧风机相比,减少了导叶装置,在增加了风机压力的同时又理顺了空气流动的方向,降低了空气摩擦声,机壳采用外包复式消声装置,整机运行噪音可控制在85分贝以下(比A声级在35分贝以下),具有超低噪声特性,对改变井下约束空间的噪声环境效果显着3.风压较平缓,喘振现象微小,在风压高、小流量区域同样运行稳定,在井下送风距离远,对复杂巷道适应性强4.为了提高叶片及机体耐腐蚀、抗磨损的能力,公司把热喷涂工艺技术应用到风机制造中,根据矿井内含腐蚀的元素,配制出20余种不同的材料,采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀,具有使用寿命长的特点【适用范围】FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所,可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。
【风机型号含义】该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示,该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部【风机性能曲线图】【公司简介】浙江巨风通风设备有限公司,创办于2000年,公司以市场开拓和技术开发为先导,专业生产仪表/轴流/防爆/消防排烟/离心风机等各类风机产品。
矿用防爆对旋轴流式局部通风机安全技术操作规程矿用防爆对旋轴流式局部通风机是矿井中非常重要的设备,它的作用是保障矿井工作面及矿井环境的通风状态,防止矿井中的瓦斯及其它有害气体积聚,保障矿井的安全运转。
为了保证矿用防爆对旋轴流式局部通风机的安全运行,必须严格遵守相关的安全技术操作规程,下面就是关于矿用防爆对旋轴流式局部通风机安全技术操作规程的内容。
一、设备操作前的准备工作:1. 对设备的各个部件进行检查,必须所有部件都执行严格的检查,确保设备处于良好的状态,各部件的运转与操作都是正常的。
2. 检查进出口及周围环境是否干燥,防止在潮湿的环境下设备运行产生危险。
3. 检查电线和电气设备是否在良好状态下运行,设备周围不要有可燃物。
4. 钩放绳子必需检查是否牢固,绳子端头必须在钩内完全收拢,防止绳子脱落。
二、设备操作中的注意事项:1. 转子在进行运转之前,必须有正确的动平衡,这样才能保证转子在高速旋转中不失去平衡性。
2. 为了保障设备在正常的运行中不会出现因干涉而产生的危险,设备安装的位置必须符合要求位置,并且必须接受检验,防止危险的发生。
3. 在设备运行期间,必须注意设备噪音或振动是否正常,防止因出现异常噪音和振动而对设备和操作者造成危险。
4. 要保证设备周围无可燃物,比如木材、浮油等,防止因可燃物接触到设备而引起火灾。
5. 在设备运行期间,不能将任何物品放在设备周围,以免出现危险现象。
6. 在设备运行期间,操作人员必须时刻关心设备的运行状况,防范设备突发问题。
三、操作完成后的工作:1. 在操作完设备之后,必须对设备自身的检查,确保设备全部处于正常的状态,各部分都没有出现损坏。
2. 清洁工作:要对设备周围进行清洁处理,并将设备本身进行清洗、涂漆,防止一些生锈、硬化问题的发生,提升设备的品质。
综上所述,矿用防爆对旋轴流式局部通风机的安全操作规程是非常重要的,在实际操作过程中,必须严格遵守操作规程,才能保证设备的正常运行,为矿井的安全生产保驾护航。

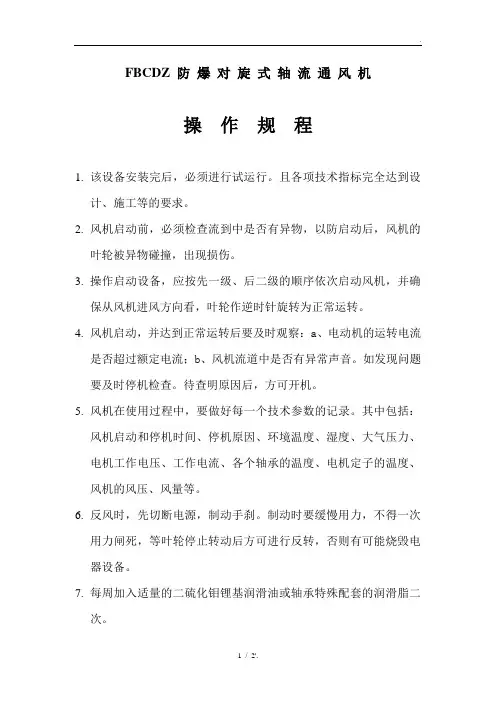

FBCDZ 防爆对旋式轴流通风机
操作规程
1.该设备安装完后,必须进行试运行。
且各项技术指标完全达到设
计、施工等的要求。
2.风机启动前,必须检查流到中是否有异物,以防启动后,风机的
叶轮被异物碰撞,出现损伤。
3.操作启动设备,应按先一级、后二级的顺序依次启动风机,并确
保从风机进风方向看,叶轮作逆时针旋转为正常运转。
4.风机启动,并达到正常运转后要及时观察:a、电动机的运转电流
是否超过额定电流;b、风机流道中是否有异常声音。
如发现问题要及时停机检查。
待查明原因后,方可开机。
5.风机在使用过程中,要做好每一个技术参数的记录。
其中包括:
风机启动和停机时间、停机原因、环境温度、湿度、大气压力、电机工作电压、工作电流、各个轴承的温度、电机定子的温度、风机的风压、风量等。
6.反风时,先切断电源,制动手刹。
制动时要缓慢用力,不得一次
用力闸死,等叶轮停止转动后方可进行反转,否则有可能烧毁电器设备。
7.每周加入适量的二硫化钼锂基润滑油或轴承特殊配套的润滑脂二
次。
8.操作人员要经常检查风机运行情况,一旦发现有异常声响或有振
动、升温等现象,要立即停机处理,排除故障后方可启动。

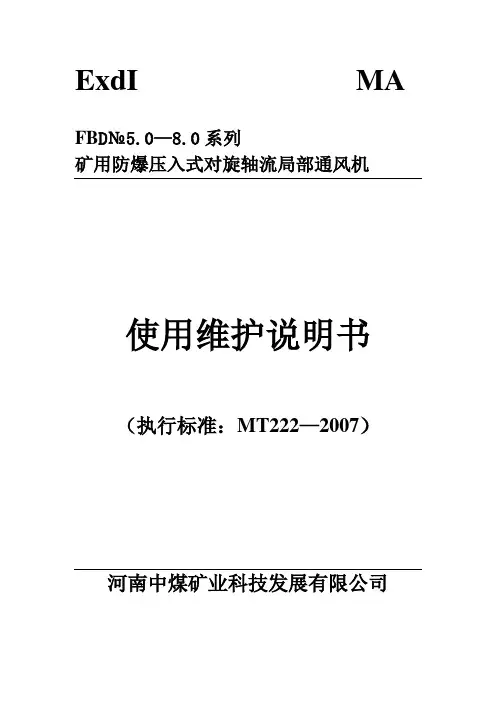

ExdI MAFB D№5.0—8.0系列矿用防爆压入式对旋轴流局部通风机使用维护说明书(执行标准:MT222—2007)河南中煤矿业科技发展有限公司前言首先,诚挚的感谢您选用我公司生产的FBD系列矿用隔爆型压入式对旋轴流局部通风机,在您使用该风机之前,请您先仔细阅读此《使用维护说明书》,它会告诉您如何正确安装、使用、操作和维护,使其更好的为您服务,并请您妥善保管好这本《使用维护说明书》,以便今后使用。
若用户订货有特殊要求,部分内容与本《使用维护说明书》不一致时,请按技术协议要求或向我公司咨询。
随着技术的进步和产品的不断更新,如果遇到本《使用维护说明书》中有未涵盖的内容,请与我公司联系,我们会竭诚为您服务。
期待与您合作,共同为煤矿通风出谋划策,共谋发展!河南中煤矿业科技发展有限公司联系方式:手机:1、概述1.1、产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机(以下简称通风机),主要用于具有甲烷气体爆炸性危险的煤矿井下,供煤矿采掘工作面中、长距离通风。
该机具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、噪音低、效率高、能耗低运转性能稳定等特点。
该机的气动性能满足矿井掘进面局部定量通风的要求,在接上风筒后与管网系统配合损失小,送风距离长。
严格按照GB3836.1、GB3836.2、MT222-2007等标准生产,检验合格。
该机可以根据掘进工作面长度和巷道不同的通风要求,既可整机使用,又可分级使用。
1.2型号的组成及代表的意义:型号表示方法:F B D №5.6 / 2 × 15电机额定功率,15KW2台电动机机号,叶轮直径的分米数对旋隔爆型通风机1.3、使用环境条件:1.3.1、海拔不超过1000米;1.3.2、环境空气最高温度随季节变化,但不超过40℃;最低温度为-15℃;1.3.3、环境空气最大相对湿度不超过95%(环境温度为25℃时);1.3.4、输送的介质无腐蚀性,不含有爆炸性气体混合物;1.3.5、须能防止水或其它液体浸入通风机内;1.3.6、无剧烈震动、颠簸的环境;1.3.7、额定频率:50Hz,额定电压:380/660V或660/1140V;1.3.8、工作方式:SI(连续);1.3.9、通风机防爆型式:矿用隔爆型,防爆标志为“ExdI”。

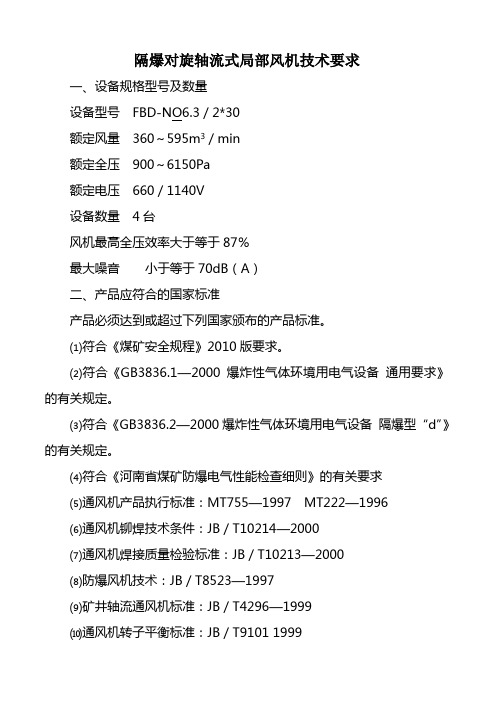

隔爆对旋轴流式局部风机技术要求一、设备规格型号及数量设备型号 FBD-NO6.3/2*30额定风量 360~595m3/min额定全压 900~6150Pa额定电压 660/1140V设备数量 4台风机最高全压效率大于等于87%最大噪音小于等于70dB(A)二、产品应符合的国家标准产品必须达到或超过下列国家颁布的产品标准。
⑴符合《煤矿安全规程》2010版要求。
⑵符合《GB3836.1—2000 爆炸性气体环境用电气设备通用要求》的有关规定。
⑶符合《GB3836.2—2000爆炸性气体环境用电气设备隔爆型“d”》的有关规定。
⑷符合《河南省煤矿防爆电气性能检查细则》的有关要求⑸通风机产品执行标准:MT755—1997 MT222—1996⑹通风机铆焊技术条件:JB/T10214—2000⑺通风机焊接质量检验标准:JB/T10213—2000⑻防爆风机技术:JB/T8523—1997⑼矿井轴流通风机标准:JB/T4296—1999⑽通风机转子平衡标准:JB/T9101 1999⑾通风机叶轮超速试验标准:JB/T6445—92⑿通风机振动精度标准:JB/Q334—87⒀通风机外观质量与清洁度标准:,JB/T6886—93⒁通风机空气动力性能试验方法标准:GB1236—85⒂通风机基本尺寸参数及性能曲线标准:GB/T3235—99⒃通风机基本专用消音技术条件:JB/T6891—93⒄通风机噪声限值标准:JB/T8690—98三、乙方产品应达到的技术性能1、乙方产品必须技术先进成熟,具有风压高、风量大,风量随着压力的升高变化小、效率高等特点;其高效运行区宽,65%以上的运行区间效率在70%以上;适用范围大,根据送风距离长短既可整机使用,又可分级使用。
2、乙方产品应结构紧凑,便于组装,易拆卸、维修方便。
可使叶片与筒壁的间隙均匀,不需要人为单独调整间隙。
3、消声效果好,乙方对生产的对旋风机进行消声处理,用消声材料将产品产生噪声的部件:电机、叶轮及风道包容在内,减少电机、叶轮的辐射噪声,且消音材料不易脱落。
矿用局部通风机技术要求通风管理部:根据2014年国补资金计划矿井计划购买2组(共4台)FBD(Y)№5.6/2×11高效对旋式风机,局部通风机技术要求如下;一、基本要求1.数量2组(共4台)2.技术参数1)矿用防爆型局部通风机;2)压入对旋轴流式;3)供风量:215-324m³/min。
4)可供风最大距离:2Km。
5)使用环境的气体温度:-10-40℃。
6)运行时最大噪音不得超过85分贝。
产品合格证、检验报告。
二、质量性能技术要求1、对旋式通风机的电动机电气防爆性能应符合GB 3836.1—83和GB 3836.2—83的规定,并取得国家指定部门颁发的防隔电气设备检验合格证、安全标志准用证。
2、制作压入式对旋通风机叶轮叶片的铝合金材料、抽出式对旋通风机叶轮叶片(叶轮和叶片不应采用铝合金材料制造)和壳体(或保护圈)的金属材料,都应按GB 13813的规定,由国家指定部门进行摩擦火花安全性检验,取得检验合格证后方可使用。
3、对旋式通风机的集流器、叶轮、机壳等主要零部件为非金属聚合物制品时,其抗静电和阻燃性能应符合MT 113的规定,由国家指定部门进行抗静电和阻燃性能试验,取得检验合格证后方可使用。
4、抽出式对旋通风机在电动机不转动的条件下,密封安装电动机的隔流腔与大气相通的孔道,向隔流腔内充气,压力为100Pa,5min后其压力不得低于30Pa。
5、对旋式通风机电动机定子绕组的冷态绝缘电阻在额定电压为380V时,应高于0.38MΩ;额定电压为660V时,应高于0.66MΩ。
6、对旋式通风机的进气口应加装固定的保护栅,防止粒径大于50mm的异物进入通风机内。
7、对旋式通风机的旋转部件应固定牢固,并具有防止松动的措施。
8、对旋式通风机应有接地装置,并具有永久性的接地标志。
10、对旋式通风机的铆焊件应符合ZBJ 72039的规定。
11、压入式对旋通风机叶轮与机壳之间的径向间隙应为叶轮直径的1.5‰~3.5‰。
河南中煤矿业科技发展有限公司隔爆型压入式对旋轴流局部通风机一、产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机(以下简称通风机),主要用于具有甲烷气体爆炸性危险的煤矿井下,供煤矿采掘工作面中、长距离通风。
该机具有性能安全可靠、维护成本低、使用寿命长、叶片叶型设计先进、噪音低、效率高、能耗低运转性能稳定等特点。
该机的气动性能满足矿井掘进面局部定量通风的要求,在接上风筒后与管网系统配合损失小,送风距离长。
严格按照GB3836.1、GB3836.2、MT222-2007等标准生产,检验合格。
该机可以根据掘进工作面长度和巷道不同的通风要求,既可整机使用,又可分级使用。
二、型号的组成及代表的意义:型号表示方法:三、外形结构:通风机构造如图1。
1—聚风器2—进风消声器3—一级主机4—二级主机5—扩散消声器四、技术特征:为适应巷道的不同通风要求,该系列通风机的机号范围为:№5—№10共6个机号,11种规格。
其性能参数见下表1:机号功率(kW)风量(m3/min)风压(pa)全压效率(%)噪声[dB(A)]No55.5×2160~2502930~30081≤85 7.5×2170~2803100~37081≤85No5.611×2250~3903500~45083≤85 15×2280~4304100~48583≤85No6.318.5×2300~4804300~60083≤85 22×2350~5505200~80083≤85 30×2370~5705800~80083≤85No7.137×2400~6306400~85083≤85 No845×2620~9006500~120083≤8555×2720~9507000~141083≤85No1075×2800~17008500~165083≤85五、结构特征与工作原理:1、该系列通风机系轴流式局部通风机和外包复式消声器的组合体,其结构如图1所示,由进风消声筒、一级主机、二级主机、扩散消声筒等四部分组成;2、通风机每级均有额定功率相同的电动机驱动,叶轮直接装在电动机的轴伸上,相邻级间的叶轮旋转方向相反。
简 介FBD系列矿用隔爆型压入式对旋轴流局部通风机(以下简称通风机)按企标Q/DF001-2011、行业标准MT222-2007的有关规定设计制造,具有风压高、送风距离长、高效、节能和噪声低等特点。
风机由两台隔爆型三相异步电动机直接驱动叶轮。
风机设有前、后消声器。
通风机防爆型式为隔爆型,防爆标志为“Exd I”,采用电动机防爆型式为隔爆型,防爆标志为“Exd I”。
结 构该系列风机由1集流器、2进口消声器、3风机、4接线盒、5出口消声器、6倒流帽、7隔爆型异步电动机、8叶轮组、9扩压器等组成(见图一)。
叶轮采用优质钢板制成。
接线盒内有6个接线柱,可结成三角形和星形,分别适用于380/660V或660/1140V电压等级。
图一FBD系列通风机外形尺寸表单位:mm 型 号 A B C D L d0 d1 d2 d3 H1 H FBD№5.0 1100 1601601150 2645620510560620 350 865 FBD№5.6 1150 2052051200 2840680570620680 370 880 FBD№6.0 1350 2152151400 3270740610660720 390 920 FBD№6.3 1500 2252251550 3590750640690750 400 990 FBD№7.1 1550 2602601600 3760840720770850 450 1080 FBD№8.0 1650 3703701700 4210980810880955 520 1290 FBD№9.0 1550 4004001600 405010809109801050 570 1270风机出风口通风柔性风筒将新鲜风流送入局部通风地点。
柔性风筒的选择,按风筒直径等于风机出风口内径或大于出风口内径100mm 左右选择。
该系列风机只能卧式安装。
将安装地点的巷道地面整平夯实,再将风机放平垫实。
局部通风机操作规程15篇【第1篇】矿用防爆对旋轴流式局部通风机平安操作规程一.对局部通风机操作人员的基本要求1.操作人员必需经过特地培训并持合格证后方可操作设备,否则不允许检修通风机设备。
2.局部通风机操作人员必需熟记局部通风机操作规程。
3.操作人员应熟识通风机一般构造、工作原理、技术特征、各部性能,供电系统和掌握回路。
4.局部通风机在运行期间,加强巡回检查,做好各种运行记录。
5.严格遵守劳动纪律。
6.起动前检查风电闭锁完好状况,启动后应监听风机运转声音一段时间,消失特别声音准时停机处理二、进入现场1.局部通风机操作人员必需熟识自己的工作环境,对煤尘、噪音、顶板等可能存在的危害有着充分的熟悉,有娴熟的操作技能。
2.操作时必需佩戴齐全个人防护用品三、.操作预备1.认真检查风机各紧固件有无松动,如有松动准时紧固。
2.检查风机、风筒有无漏风现象,如有应准时进行处理。
3.检查配电装置是否完好,运行是否正常。
4.局部通风机进风口前5米内不得堆放杂物5.检查风流通道中是否有杂物,风叶有无堵卡现象,确认无误后方可启动。
四.操作过程1.启动先将开关隔离手把合到正转位置,按下起动按钮风机运转。
2.风机运转中,要常常巡察风机运转状况,风电闭锁工作状况。
五.完成操作1.停风机时,必需有停风措施,经有关部门批准后,撤出人员后方可停机。
2.停机时,按下组合开关停止按钮。
3.将开关隔离手把打到零位。
六.离开现场:1.设备卫生必需清理洁净。
2.交接班时风机存在的问题和运行状况必需向下个班交接清晰,并填写好交接班记录。
3.离开现场需把本班存在的危害因素向下个班交接清晰。
七.违反操作标准及可存在的危害1.运转中不得用手触摸回转机件,当心受伤。
2.检修风机时,检修工要严格执行《停送电制度》。
3.停风机时,必需有停风措施,经有关部门批准,撤出人员后方可停机。
否则会造成人员损害和其它损失。
4.风机20米范围内严禁有明火,以防发生瓦斯着火或瓦斯爆炸事故。
FBCDZ—№16A型轴流式通风机操作规程一、启动前的检查1、检查各部位螺栓是否齐全、紧固。
2、检查风机扇叶转动是否灵活,有无卡阻现象等。
3、检查该风机的风门是否在开启位置,闭锁装置是否锁好。
4、检查电压表、电流表、水柱计,温度计是否齐全完好,指示是否准确,可靠。
5、检查风机电控设备是否正常。
6、电源电压符合电动机启动要求。
检查启动柜上的电压表指示值,是否在规定范围内:627—693V之间。
7、电气设备接地良好,连接线紧固,无松动。
8、垂直风门完好、密闭严,风道内无杂物。
9、集流器、一、二级风机、扩散器连接部位密封、严实。
10、检查叶轮刹车是否在松开位置。
二、运行1、将需运行风机的垂直风门吊起,吊到合适位置,确保固定牢靠。
2、关闭人行出口的正、反向风门。
3、启动:1 )将换向开关合到正转运行位置。
2 )按下第一级绿色启动按钮起动第一级风机,此时黄色灯亮,待第一级电机完全启动后黄色灯灭,绿色灯亮。
电流表显示运行时的电流值。
温度仪显示电动机的轴承温度。
3 )当第一级风机电机完全起动后,按下第二级绿色启动按钮起动第二级风机,此时黄色灯亮,完全启动后黄色灯灭,绿色灯亮。
电流表显示运行时的电流值。
温度仪显示电动机的轴承温度。
三.停机1、正常停机:l)将起动柜上的二级红色停止按钮按下,此时二级风机起动柜绿色灯灭,红色指示灯亮,电流表指针归零,二级通风机电动机停止运转。
2)再按下一级起动柜上红色停止按钮,此时一级风机起动柜绿色灯灭,红色指示灯亮,电流表指针归零,一级通风机电动机停止运转。
3)再将风机电源切断,此时启动柜上无任何显示。
4)缓慢落下垂直风门,至合适位置,并将风门固定好。
2、主扇通风机有以下情况之一时,允许先停机后汇报:1)传动部件有严重异响或非正常震动。
2)突然停电或电源故障停电造成停机,先断开电源,然后向有关部门汇报。
3)出现其它紧急事故或故障。
四、运行时注意事项1、通风机的开停应有调度室或技术负责人的命令。
局部通风机技术要求矿用隔爆变频对旋式局部通风机订货技术规格书编制人:审核:副总:机电矿长:2013年10月1、总则1.1 本文件适用于煤矿井下隔爆对旋局部通风机,它提出了该设备的功能设计、制造、结构、性能、安装和调试等方面的技术要求。
1.2 本技术规格书所提及的要求和供货范围都是最低限度的要求,并未对一切技术细节作出规定,也未充分地详述有关标准和规范的条文,卖方须按本技术规格书和相关相关标准、规程、规范等提供高质量的功能齐全的优质产品及其相应服务。
对国家有关安全、健康、环保等强制性标准,必须满足其要求。
1.3 卖方应保证提供符合本技术规格书和有关最新工业标准的高质量产品。
要求设备是成熟可靠、技术先进、安全经济的设备产品,且已有相同规格的合同设备制造、运行的成功经验,而不是试制品。
1.4 如卖方对本招标技术规格书提出异议,不管多么微小,都将在投标书异议表中清楚地表示。
如卖方没有对招标技术规格书提出异议,则可认为卖方完全接受和同意招标技术规格书的要求。
1.5 卖方执行本规格书所列要求、标准。
本规格书中未提及的内容均满足或优于本规格书所列的国家标准、行业标准和有关国际标准。
本规格书所使用的标准,如遇到与卖方所执行的标准不一致时,按较高的标准执行。
卖方在设备设计、制造、结构、性能、安装和调试等方面所涉及的各项规程、规范和标准遵循现行最新标准的版本。
1.6 卖方所提供的设计、设备和相关文件应使用国际单位制(SI),技术规格书采用中文版本。
1.7 卖方提交的文件和资料,包括与项目有关事宜联系的所有来往函电,以及技术服务、技术培训时所使用的工作语言均应使用中文。
1.8 在签订订货合同之后,买方有权对本订货技术文件提出补充要求和修改,卖方应允诺予以配合,具体项目和条件由双方商定。
1.9 设备采用的专利及涉及到的全部费用均被认为已包含在合同报价中,卖方保证买方不承担有关专利技术的一切责任,且设备合同价不变。
1.10 卖方对整套设备及配套辅助系统负有全责,包括分包(或采购)的产品。
局部通风机安装工岗位标准流程操作法局部通风机安装工岗位标准流程操作法一、岗位(工种)描述我是局部通风机安装工***,***年*月在***参加矿全员培训,成绩合格。
二、岗位作业环境(对象)描述我要安装的局部通风机是矿用隔爆型压入式对旋轴流局部通风机,型号为FBDNO、-6、32x15KW,其中,F表示通风机,B表示矿用隔爆型,D表示对旋式,NO、-6、3表示风机叶轮直径为63厘米,2表示双级电机,15表示为电机功率为15KW。
这种局部通风机吸风量为310-525m3/min,全压为600-5263Pa,适合于需风量在260-360m3/min范围内的远距离煤巷掘进工作面。
该地点风机使用“双电源”、“双风机”,并能自动切换,自动分风。
三、工作前安全确认1、在地面对局部通风机进行试运转,保证完好,满足供风要求。
2、认真检查下井设备是否齐全、完好无损,是否能正常使用。
3、带齐所需工具和材料,所需工具和材料要完好、可靠。
四、操作流程手指口述1、将局部通风机运到安装地点。
局部通风机运送时要用平板车运送,装卸时要密切配合,防止损坏风机和碰伤人员。
2、确定安装位置。
局部通风机及其启动装置安装在-628车场中,距309轨回风口10米以外的地方。
全风压供应该处的风量要保证大于局部通风机的吸入风量,确保不发生循环风。
3、按顺序安装。
第一,选好顶板完好、支护良好、无滴水且满足行车要求的地方。
第二,使用手拉葫芦分别把主、备局部通风机从平板车上卸下,放在指定的位置,再使用手拉葫芦分别平稳地吊挂在预埋件上,并把风机固定牢固,高度离地要大于30厘米。
第三,延接风筒。
局部通风机高度、方向必须保证局部通风机与风筒连接时平滑过渡,两台局部通风机与风筒连接处要有风筒三通,连接要牢固,不漏风。
第四,试运转。
局部通风机启动前应先检查局部通风机的网罩是否牢固,机体是否稳定,进风口附近是否有易被吸入的杂物,风机与风筒的连接是否牢固,检查风电闭锁装置是否完好。
编订:__________________
单位:__________________
时间:__________________
矿用防爆对旋轴流式局部通风机FBDY No.6.3/2×45型安全技术操作规
程(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号:KG-AO-7394-54 矿用防爆对旋轴流式局部通风机FBDY No.6.3/2×45型安全技术操
作规程(正式)
使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一.对局部通风机操作人员的基本要求
1.操作人员必须经过专门培训并持合格证后方可操作设备,否则不允许检修通风机设备。
2.局部通风机操作人员必须熟记局部通风机操作规程。
3.操作人员应熟悉通风机一般构造、工作原理、技术特征、各部性能,供电系统和控制回路。
4.局部通风机在运行期间,加强巡回检查,做好各种运行记录。
5.严格遵守劳动纪律。
6.起动前检查风电闭锁完好情况,启动后应监听风机运转声音一段时间,出现异常声音及时处理
二、进入现场
1.局部通风机操作人员必须熟悉自己工作环境,对煤尘、噪音、顶板等可能存在的危害有着充分的认识,有熟练的操作技能。
2.操作时必须佩戴齐全个人防护用品
三、.操作准备
1.仔细检查风机各紧固件有无松动,如有松动及时紧固。
2.检查风机、风筒有无漏风现象,如有应及时进行处理。
3.检查配电装置是否完好,运行是否正常。
4.局部通风机进风口前5米内不应堆有杂物
5.检查风流通道中是否有杂物,风叶有无堵卡现象,确认无误后方可启动。
四.操作过程
1.启动先将开关隔离手把合到正转位置,按下起动按钮风机运转。
2.风机运转中,要经常巡视风机运转情况,风电
闭锁工作情况。
五.完成操作
1.停风机时,必须有停风措施,经有关部门批准后,撤出人员后方可停机。
2.停机时,按下组合开关停止按钮。
3.将开关隔离手把打到零位。
六.离开现场:
1.设备卫生必须清理干净。
2.交接班时风机存在的问题和运行情况必须向下个班交接清楚,并填写交接班记录。
3.离开现场需对本班存在的危害因素向下个班交接清楚。
七.违反操作标准及可存在的危害
1.运转中不得用手触摸回转机件,小心受伤。
2.检修风机时,检修工要严格执行《停送电制度》。
3.停风机时,必须有停风措施,经有关部门批准,撤出人员后方可停机。
否则会造成人员伤害和其它损失。
4.风机20米范围内严禁有明火,以防发生瓦斯着火或瓦斯爆炸事故。
安全警告:
1.每台局部通风机必须悬挂管理牌板,内容包括:局部通风机编号、管理人姓名、风筒长度、周围瓦斯及二氧化碳浓度、有效风量等。
2.局部通风机应断续启动,不要一次启动,以防止风筒脱节脱落。
3.维护人员每班至少要检查2次风筒,发现有脱节、挤压、扭折、破裂、脱挂及漏风等现象时,要及时处理。
4.局部通风机在正常运转时,不准随意停机
5.要求风筒之间接口严密,胶质风筒可用双反边接头。
6.更换风筒时,不得随意停局部通风机。
7.风筒拐弯处必须用硬质弧形弯头连接。
8.风筒吊挂要靠顶靠帮,并要保证平、直、紧、稳,避免车刮。
9.局部通风机必须指专人进行管理。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
