对电梯配电设计的见解 电梯功率预估 实用教材

关于现代建筑电梯的电气设计探讨摘要：随着经济的发展，高层建筑逐渐的增多，电梯已成为了建筑必不可少的设备了，电梯作为建筑内部一种垂直运输的系统，随着人们对电梯运行舒适度、安全度要求的不断提高，电梯运行的速度、载重量以及平稳性都面临更高更严格的要求。

本文对现代高层建筑电梯的电气设计的主要内容和相关的一系列问题进行全面详细的研究和探讨。

关键词：电气设计；电梯；设备1 现代建筑电梯电气设计的主要内容1.1 电梯运行的电力负荷的确定根据现代高层建筑的性能要求和电梯运行安全的要求标准，来进行电梯的负荷的确定，以满足电梯运行的供电要求为电气设计的基本前提条件。

电气设计要参照国家的《供配电系统设计规范》标准来执行，尤其是现代建筑中的消防电梯，还要符合国家建筑防火规范的要求标准。

国家对于负荷级别的供电是强制性的要求，在进行电气设计的初期要特别加以考虑。

对于负荷级别，可参照国家规范，根据建筑和电梯的重要性来确定。

对于消防电梯的来说，其供电电源回路要单独设定，与普通电梯分布开来，同时对于消防电梯的配电设备采用明显的消防标志进行标注。

对于配电线路要采用阻燃电缆，以加强线路发生故障时的安全保障。

1.2 电梯主电源的配电对于现在建筑中电梯的主电源配电，可根据电梯的负荷级别来进行配电的设计：对于电力负荷为一级的电梯，采用专用回路供电的方式，以两个独立的电源配送，并可以自动进行切换。

对于电力负荷为二级的电梯，可设计为两回路供电，配电形式同上，但是其中一个回路是独立专用的。

对于消防电梯的供电，可采用两个电源配送到最后的配电装置处，并可以自动进行切换。

对于电力负荷为三级的电梯，可采用单回路进行供电，另外可根据实际需要，由同层的配电箱进行电源的接引。

1.3 电梯的保护电器的装设在现代建筑中，无论是电梯还是扶梯，都应该对其进行保护电器的装设，同时应对于每个保护电器采用明显的标志进行标示，以方便对其进行识别。

保护电器的功能要做到既要具有将正常工况下的电流切断的能力，同时在进行这项任务的执行时能够保证电梯轿厢、机房、井道等系统部位照明和通风、报警装置的电源正常供给，保证其持续运行。

电梯配电计算初析电梯作为一种常见的交通工具，广泛应用于各种场所，如商场、办公楼、医院和公寓等。

而电梯配电计算则是电梯设计和安装的重要环节之一。

本文将从计算原理、计算方法和实际应用等方面进行初步探讨。

首先来看电梯配电计算的原理。

电梯的电力需求主要来源于电机和控制系统两个部分，因此在进行配电计算时需要考虑这两方面的因素。

电机方面主要需要考虑电机额定功率、额定电流和功率因数等因素。

而控制系统方面则需要考虑控制柜、驱动器等设备的功率和电流等参数。

同时还需要对电缆的长度、截面积和电阻等因素进行综合考虑，以确保配电系统的安全和稳定。

接下来，我们来看一下电梯配电计算的方法。

电梯配电计算主要分为两个步骤：电机功率和电流计算、控制系统功率和电流计算。

在计算电机功率和电流时，需要首先确定电机的额定功率和额定电流。

然后根据电机的功率因数和工作条件等因素进行综合计算，最终得出电机的实际功率和电流。

对于控制系统的功率和电流计算，主要需要考虑各种设备的额定功率和额定电流，以及电缆的截面积和长度等因素。

同样地，需要通过综合考虑这些因素，以确保配电系统的安全和稳定。

最后，我们来看一下电梯配电计算的实际应用。

电梯配电计算是电梯设计和安装的重要环节之一。

在实际应用中，可以通过根据电梯型号和使用条件等因素进行适当的调整和优化，以确保电梯配电系统能够正常工作，同时避免因电力供应问题而导致的故障和损失。

例如，在商场、办公楼和公寓等场所中，电梯的使用频率较高，因此需要确保配电系统的稳定性和安全性，以确保顺畅的人员和货物运输。

总之，电梯配电计算是电梯设计和安装的重要环节之一，需要综合考虑电机和控制系统的功率和电流等因素。

通过采用适当的计算方法和工具，可以确保配电系统的安全和稳定，并为电梯的正常工作提供可靠的保障。

除了电机和控制系统的功率和电流等因素，电梯配电计算还需要考虑一些其他的因素。

比如，在多层建筑中，电梯运行时需要克服的摩擦、空气阻力和重力等因素会增加电梯的功率需求，因此需要在计算中进行适当的考虑。

单台电梯配电设计分析
电梯分类概述
电梯作为垂直交通工具，人们的日常生活已离不开它。

电梯按用途分为：乘客电梯（简称“客梯”）、载货电梯（简称“货梯”）、杂物电梯、观光电梯等。

按有无减速箱分类：①有齿轮电梯：电梯曳引轮与电动机之间通过涡轮蜗杆减速箱或齿轮减速箱变速来传动速度（噪音较大），由于体积较大需要设置在机房中，通常用于大型货梯如：2 000 kg，0.5 m / s货梯，电动机采用的是鼠笼异步电动机。

②无齿轮电梯：电梯曳引轮转速与电动机转速相等，中间无减速箱（噪音小），由于体积小，可设置在机房内，也可无机房，通常用于住宅 / 商场等客梯中，电动机采用的是永磁同步电动机。

需要说明的是，在电梯行业里把电梯驱动电动机称为曳引电动机，简称“曳引机”，本文为阐述方便把曳引机还是称为“电动机”。

对于供配电设计而言，主要负荷对象就是永磁同步电动机或异步电动机，对于异步电动机本文不作阐述，而永磁同步电动机最显著的特点是励磁由镶嵌在转子上的永磁铁实现，不需要额外提供励磁电流，因此永磁同步电动机的功率因数可以达到很高，理论上可以达到1。

电梯电动机功率的确定
电梯配电设计中主要是以电动机的功率作为设计选型依据，其他附件功率本文不作讨论，确定电动机的功率主要考虑以下3种情况：
a. 已知电梯的载重和运行速度时，可按下列公式对电动机功率进行估算：
根据计算得到的电动机功率大小，从电梯专用电动机样本中选取与计算所得功率相接近的功率。

加装电梯用电方案一、前言。

咱们这要给大楼加装电梯啦，这电梯要动起来，电可是关键呢。

就像人要干活得吃饱饭一样，电梯要运行就得有靠谱的电供应。

所以呢，咱得好好琢磨一个用电方案。

二、用电负荷计算。

1. 电梯基本信息。

咱这电梯啊，是那种[电梯类型，比如载客量多少、速度多快的]电梯。

就像不同的人饭量不一样，不同的电梯用电的“饭量”也不同。

这电梯的功率大概是[X]千瓦。

这是个啥概念呢？就好比一个特别大的电灯泡一直在亮着，而且还带着好多别的小零件一起用电呢。

2. 其他附加设备。

除了电梯本身，还有些小跟班设备也得用电。

比如说电梯的照明，虽然不像大灯一样费电，但也不能少了它，算下来大概[X]千瓦。

还有电梯的控制系统，就像电梯的大脑，指挥着电梯上上下下，这部分大概需要[X]千瓦。

把这些都加起来，总的用电负荷大概就是[电梯功率 + 照明功率 + 控制系统功率]千瓦。

这就像算一家人总共要吃多少饭一样，得把大人小孩的饭量都算进去。

三、电源接入方式。

1. 现有电源评估。

咱先看看大楼现在的电源情况。

就像看看家里的米缸有多少米一样。

如果大楼的电源余量比较大，能轻松喂饱电梯这个“大胃王”，那就可以考虑直接从大楼的配电箱接电。

但要是现有的电源已经忙得不可开交了，就像一个人已经干了好多活累得不行了，再让它带电梯就有点吃力了。

要是现有的电源不行，那就得想办法找个新的“饭源”。

这时候就可以联系电力公司，让他们从附近的电网给咱单独拉一条线过来。

这就像是给电梯单独开了个小灶。

拉过来的线得够粗，就像水管一样，粗的水管才能保证有足够的水（电）流过来。

具体的线径得根据咱们前面算出来的用电负荷来确定，电力公司的专业人员会搞定这个的。

四、配电箱设置。

1. 位置选择。

配电箱放在哪儿呢？这可得好好挑挑。

不能放在太偏僻的地方，不然要是电梯出了点小毛病，维修人员找配电箱都得找半天，那就耽误事了。

最好是放在电梯机房附近，就像把厨房放在餐厅旁边一样方便。

而且这个位置还得安全，不能被水淹着，也不能被人不小心碰到或者破坏了。

对电梯配电设计的见解电梯配电设计是指在建筑物中为电梯提供能量的一种供电方案。

随着现代建筑的不断出现，电梯配电设计也不断地得到了改进和优化，越来越重要。

在这篇文章中，我们将会讨论电梯配电设计的几个方面，包括其作用、影响因素以及设计时应考虑的关键因素。

电梯配电设计的作用非常重要，因为它直接影响到电梯在工作时的可靠性和效率。

无论是住宅、商业或是工业场所，电梯都是必不可少的交通工具。

然而，由于其特殊的性质，电梯需要一个可靠的供电系统来保证它的正常运行。

同时，电梯配电设计也关系到电梯的安全性，因为在某些情况下（例如，停电或电压波动），电梯可能会出现异常。

因此，一个良好的电梯配电设计对于确保电梯的安全和可靠性是至关重要的。

与此同时，许多因素也会影响电梯配电设计。

建筑物的规模是其中最主要的因素之一。

大型建筑可能需要更大的电源以满足电梯的需求，而较小的建筑则需要相应调整配电系统的容量。

此外，电梯类型和使用频率也会影响到其配电设计。

例如，厂房中的货物电梯可能需要更强的电源以满足其承载能力和使用频率。

除了这些影响因素外，设计时还需考虑到许多关键因素。

首先，电梯配电设计需要符合相关法规和标准。

这些标准往往规定了配电系统应满足的最小安全要求，以确保电梯的安全和可靠性。

其次，电梯配电系统应该具有一定的容错能力，以应对意外情况和设备故障。

例如，电梯配电系统应具备有一定的备用电源，以应对突发停电等情况。

此外，电梯配电设计还需要考虑到其未来的可持续性。

现今，可再生能源被认为是未来发展的方向，电梯配电系统亦需要考虑将其与可再生能源相结合，以减少建筑物对环境的不良影响。

综上所述，电梯配电设计的重要性不容小视。

在设计时，我们需要考虑到建筑物的规模、电梯类型和使用频率等因素，并遵循相关法规和标准，同时也需要考虑到容错性和可持续性等因素。

只有综合考虑这些因素，电梯配电设计才能更加完善和可靠，确保电梯的安全和可靠性。

随着科技的发展，现代建筑中的电梯逐渐变得越来越智能化、自动化。

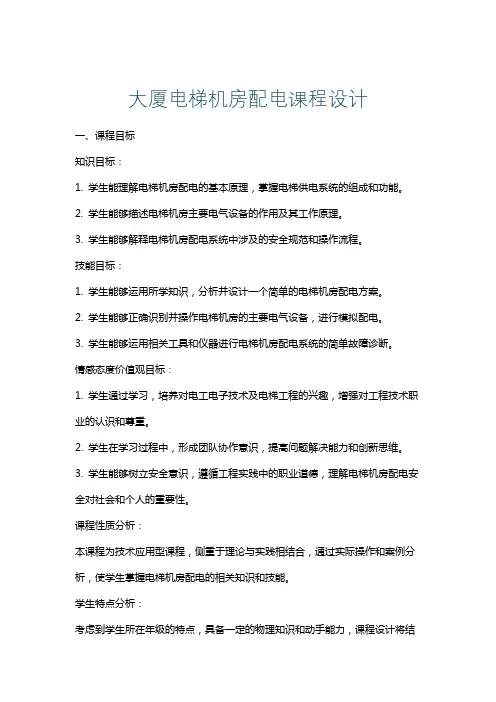

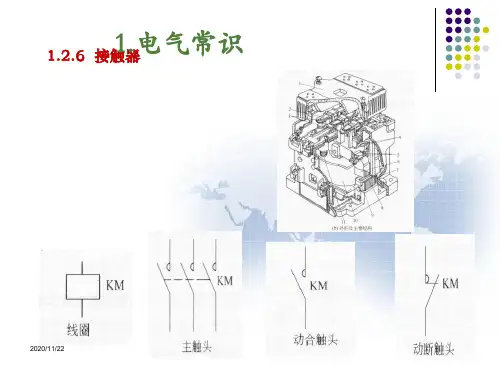

大厦电梯机房配电课程设计一、课程目标知识目标：1. 学生能理解电梯机房配电的基本原理，掌握电梯供电系统的组成和功能。

2. 学生能够描述电梯机房主要电气设备的作用及其工作原理。

3. 学生能够解释电梯机房配电系统中涉及的安全规范和操作流程。

技能目标：1. 学生能够运用所学知识，分析并设计一个简单的电梯机房配电方案。

2. 学生能够正确识别并操作电梯机房的主要电气设备，进行模拟配电。

3. 学生能够运用相关工具和仪器进行电梯机房配电系统的简单故障诊断。

情感态度价值观目标：1. 学生通过学习，培养对电工电子技术及电梯工程的兴趣，增强对工程技术职业的认识和尊重。

2. 学生在学习过程中，形成团队协作意识，提高问题解决能力和创新思维。

3. 学生能够树立安全意识，遵循工程实践中的职业道德，理解电梯机房配电安全对社会和个人的重要性。

课程性质分析：本课程为技术应用型课程，侧重于理论与实践相结合，通过实际操作和案例分析，使学生掌握电梯机房配电的相关知识和技能。

学生特点分析：考虑到学生所在年级的特点，具备一定的物理知识和动手能力，课程设计将结合学生的认知水平，采用循序渐进的方式，提升学生理论与实践相结合的能力。

教学要求：1. 教学内容与课本紧密结合，注重知识的应用和实践技能的培养。

2. 教学过程中强调安全意识，培养学生遵守操作规程的习惯。

3. 采用多元化的教学方法和评估手段，确保学生能够达到预定的学习目标。

二、教学内容1. 电梯机房配电基础理论：- 电梯供电系统的组成与功能- 电梯机房电气设备的基本原理2. 电梯机房主要电气设备：- 变压器、配电柜、控制柜等设备的作用及工作原理- 电梯机房配电线路的构成及布局3. 电梯机房配电系统安全规范与操作流程：- 电梯机房配电安全规范- 配电设备的操作流程及注意事项4. 电梯机房配电方案设计与实践：- 设计一个简单的电梯机房配电方案- 模拟配电操作，熟悉电气设备的使用5. 故障诊断与维护：- 电梯机房配电系统常见故障分析- 故障诊断方法及简单维护技巧教学内容安排与进度：第一课时：电梯机房配电基础理论第二课时：电梯机房主要电气设备第三课时：电梯机房配电系统安全规范与操作流程第四课时：电梯机房配电方案设计与实践（上）第五课时：电梯机房配电方案设计与实践（下）第六课时：故障诊断与维护教材章节关联：《电梯工程技术》第三章：电梯供电系统《电梯工程技术》第四章：电梯机房电气设备《电梯工程技术》第五章：电梯机房配电与控制教学内容确保与课本紧密关联，注重理论与实践相结合，通过系统性的教学安排，使学生掌握电梯机房配电的相关知识和技能。

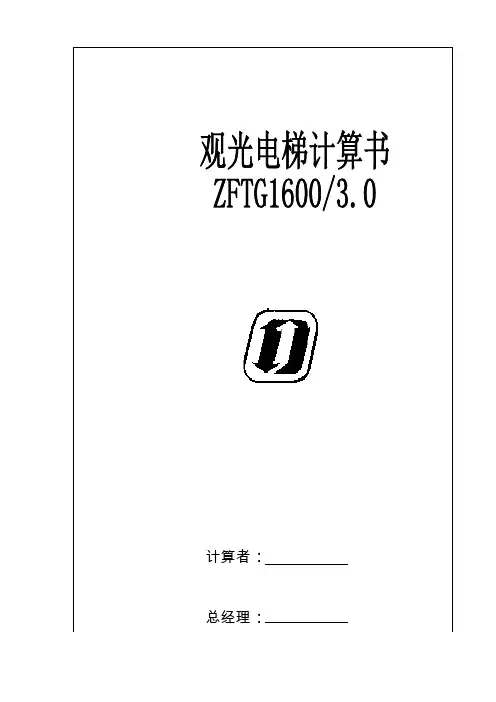

ZFTG1600/3.0-JX(VVVF)乘客电梯设计计算说明ZFTG1600/3.0-JX(VVVF)绿色节能永磁同步无齿轮电梯，是经国家特种设备管理局批准研制的通过引进国外先进技术，经过消化吸收后，采用优化设计而成，具有国内先进水平。

有加减速度曲线圆滑、乘座电梯舒适感好、运行平稳、速度快噪音低、环保节能等优点。

我们的电梯采用日本富士电机公司出产的电梯专用变频器：LEFT型，功率37KW。

控制系统采用32位微机控制，主要控制原器件选用日本富士电机公司（FUJI ERECTRIC）的产品。

轿厢是用板式压制的结构件，强度高、刚性好、美观大方。

而安全件则选用经国家认可的检验所检验为合格的产品，如安全钳、限速器、门锁、缓冲器、上行保护装置等。

设计的ZFTG1600/3.0-JXW(VVVF)乘客电梯特性如下。

1. 该款电梯的最大特点是：节约能原、每年可为用户节省约100天的电费，每台比传统电梯节省30%的电能。

是一款以绿色节能为核心的全电脑模块化控制永磁同步无齿轮电梯。

无齿轮曳引机与有齿轮曳引机的区别在于：有齿轮曳引机的传动的方式是电动机将动力通过齿轮变速箱传动到曳引轮；而无齿轮曳引机则在设计上省略了齿轮变速箱，其传动方式是由电动机直接带动曳引轮，避免了传动过程的机械磨损和能耗。

另一方面和传统的感应电动机相比，永磁电动机无需耗费电能来产生励磁，因而进一步节省了电能。

永磁无齿轮曳引机具有振动小的效果，闭环的门操作系统，开关门动作平稳。

结构合理，体积小巧，重量较轻，降低了电梯对建筑结构的要求，节省了建筑的空间。

先进的技术则代表着更卓越的性能，零件少意味着成本的降低，。

珠江富士在继续秉承其电梯产品安全，可靠和耐用的同时，在产品开发中应用价值工程，降低了电梯系统的成本，并将这一成果回馈给用户。

更高的性价比，给客户带来实实在在的利益。

在社会不断进步的今天“以人为本”的理念熔入产品设计中，产品安全可靠、乘座舒适，门光幕保护以及盲文呼梯按钮大大方便了特殊人群。

高层民用建筑电梯的电气设计摘要：从供配电、电梯的功率及电流计算、断路器选择、接地及弱电系统等多个方面简要介绍了高层民用建筑中电梯的电气设计。

关键词：供电电源选择照明接地弱电随着经济建设的高速发展，城市建设的变化更是日新月异，各地高层建筑拔地而起。

电梯作为现代建筑物中一种舒适快捷的垂直交通工具，已经成为高层民用建筑中不可缺少的设备；电梯的电气控制设备由制造商成套供应，在建筑电气设计中，只需为电梯及附属设备提供电源和选择断路器、配电线路等；由于对相关标准规范的理解深度不同，每个人的具体做法也不尽相同。

在此，谈谈对高层民用建筑中电梯电气设计的理解和做法。

1 电梯的供电负荷等级按照现行的国家标准《供配电系统设计规范》gb 50052-95:一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。

电梯的供电要求:一级负荷电梯的供电电源应引自两路独立电源的专用供电回路，供电采用两路电源送至最末一级配电装置处，并自动切换；二级负荷电梯的供电电源可由两回路供电，其中一回路应为专用回路，可采用两个回路送至最末一级配电装置处.并自动切换。

高层建筑中的消防电梯，应符合国家标准《高层民用建筑设计防火规范》的规定。

消防电梯的电源应分别采用专用的供电回路，消防电梯的配电设备应有明显标志。

2 电梯功率计算电梯的功率在设计初期由于建设单位不能准确的提供电梯的选型，设计人员一般采用估算的方式来确定功率，电梯的电机功率计算如下：计算公式： n=[qv（1-kp）]/(102η)式中： n：电机功率q：电梯额定载重量;v：电梯额定速度;kp：电梯平衡系数;η：电机传动总效率;例如：q=800 kg，v=1 m/s，kp= 0.45，η=0.55，则n=7.84 kw 经计算电梯电机选型时，功率应大于7.84kw；3 电梯的计算电流电梯负荷的计算电流可采用电动机铭牌上的额定电流(0.5h 和lh工作制)的90%，或取铭牌长期工作制额定电流的1.4倍。

电梯供电设计范文概述：电梯是一种方便人们垂直交通的交通工具，现代社会中已经成为必不可少的设施。

电梯的正常运行需要充足的电力供应。

因此，在电梯设计过程中，电梯供电设计是十分重要的一环。

1.电源电压和频率要符合国家相关标准，并且要稳定可靠；2.电源系统要满足电梯电气设备的工作需求；3.电源系统要具备防雷、防过电压、过载、短路等保护功能；4.电源系统要满足电梯的备用电源要求，以确保电梯在停电情况下能够正常运行并确保乘客的安全。

电源系统的选择：在电梯供电设计中，可以选择多种电源系统：1.市电供电系统：这是最常见的电源系统，即通过市电供电。

在选择市电供电系统时，要确保接入电梯的电源线路满足相关标准，并且要定期维护和检查；2.发电机供电系统：在一些特殊场合，如高层建筑、远离城市的偏远地区等，无法稳定获得市电供电时，可以选择发电机供电系统。

需要注意的是，发电机供电系统要定期检修和维护，以确保发电机的正常运行；3.蓄电池供电系统：蓄电池供电系统是一种备用电源系统，主要用于应对突发停电情况。

需要定期检查电池的电量，并及时更换损坏的电池。

同时，在蓄电池供电系统中，还要配备自动转换开关，以实现从市电供电系统到蓄电池供电系统的无缝切换，确保电梯在停电情况下能够正常运行。

电源系统的保护功能设计：在电梯供电设计中，为了确保电梯乘客的安全1.防雷保护：电梯供电系统需要设置合适的防雷装置，以防止雷击对电梯的影响；2.过电压保护：在电源线路上设置过电压保护开关，当电压超过额定范围时，自动切断供电，防止电梯设备受损；3.过载保护：根据电梯的需求，设置合适的电流限制器，以防止电梯电气设备过载而导致损坏；4.短路保护：在电源系统中设置短路保护开关，以防止短路情况对电梯设备造成损坏。

结论：电梯供电设计是电梯设计过程中的一项重要工作，其目的是确保电梯能够正常运行，并保护乘客的安全。

在电梯供电设计中，需要选择适当的电源系统，满足相关标准，并具备防雷、防过电压、过载、短路等保护功能。

电梯功率计算及配电设计浅析摘要：本文论述了电梯的功率、电流的计算方法以及电梯电机的功率因数、同时系数、需要系数的选取，提出了在电梯配电设计中确定电梯配电所需的电缆及断路器的选用原则，便于对电梯准确配电。

关键词：电梯功率功率因数电流同时系数需要系数配电随着社会的发展，电梯的使用范围越来越广，但目前一些设计图纸对于电梯配电有些不合理，一是电梯电动机的功率在没有具体型号的情况下，预留容量都偏大，二是计算电流也偏大，结果取值比实际都大，造成资源浪费。

配电设计应该考虑节能减排，对电梯能合理配电。

电梯的种类很多，本文只对常用的垂直升降电梯的配电分析。

电梯用电主要是曳引电动机，照明及排风扇等的功率不大。

曳引电动机的用电功率，容易简单的使用公式P=FV=mgv(P为物体重力的功率，m为物体的质量，g为重力加速度，v是物体在竖直方向的速度)进行计算，但计算时质量m直接取载重的质量或是载重的质量与轿厢质量之和，v取轿厢上升的速度，这样计算出来的功率并不是电动机的功率，比如以下的日立电梯：我们选取630（8）-60进行计算，载重量质量m=630kg，运行速度v=60m/min=1m/s，功率 =mgv=630kg×9.8N/kg×1m/s=6174W=6.174kW，规格参数中机房电源变压器容量为5kVA，取功率因素0.85（额定负载运行时功率因数值），则变压器功率为=S*cosφ=5kVA*0.85=4.25kW，即 =6.174kW＞ =4.25kW，说明电机的功率小于载重量的重力做功功率，这还没算轿厢的重力做功功率。

明显说明电机只是单独拉升轿厢及载重是无法实现的，其实是忽视了电梯还有对重，电梯的对重在运行过程中随着电梯轿厢一起运动，与轿厢运动方向相反，轿厢上升时，对重下降，对重的重力对轿厢做功，反之，轿厢下降时，轿厢（含载重）对对重做功，因此若不计损耗，电机实际耗电功率为轿厢（含载重）重力做功与对重的重力做功之和的绝对值。

对电梯配电设计的见解摘要简要论述了工程设计初期电梯功率的估算, 电梯供电回路中电流的计算, 开关、电缆的选择及电梯用电量的分析。

关键词电梯功率计算电流负荷持续率(暂载率) 配重平衡系数1 电梯功率的估算在初步设计或施工图初期, 建筑专业不能及时提出电梯的确切型号规格, 不能确定电梯的功率,影响电专业配电系统的设计, 此时可暂按下式估算电梯功率的大概数值。

即:P = (10～12) QV式中: P———电梯电动机的约计功率( kW) ;Q———电梯载重量( t) ;V ———电梯额定运行速度(m / s) ,其中低速客梯或货梯为V = 015～0175m / s;中速(快速)客梯为V = 1～2m / s;高速客梯为V≥215m / s。

某电梯制造厂计算电梯功率的公式:式中: P———电梯电动机功率;Q———电梯载重量( kg) ;φ———平衡系数, 为配重/载重, 一般取φ =014～015, 客梯取φ = 014, 货梯取φ= 015; η———载重效率系数, 当φ = 015时, 对交流电梯η取为015, 直流电梯η取为017。

2 电梯的计算电流Ijs电梯负荷的计算电流可采用电动机铭牌上的额定电流(015h和1h工作制) , 或采用相同功率长期工作制额定电流的114～2倍。

短时或周期工作制电动机的功率和计算电流, 需折算到统一持续率(也称为暂载率)下的功率和电流, 当采用需要系数法计算负荷时统一持续率取为25%, 即:式中: Pe ———短时或周期工作制电动机折算为长期工作制时的设备容量( kW) ;Pr ———电动机的长期工作制额定功率( kW) ;Σr ———电动机的额定负载持续率。

当Σr = 50%时:当Σr = 100%时:所以电梯的计算电流:3 电梯的供电负荷在《全国民用建筑工程设计技术措施》负荷计算的需要系数表(表2151222)中,电梯的需要系数取为0118～0122,可见电梯的计算负荷非常小,这样小的计算负荷与设计电梯配电设备(开关和电缆)时的计算电流(为长期工作制电动机额定电流的114～2倍)似乎有矛盾。

1概述电梯是涉及生命安全，危险性较大被国务院批准的特种设备之一。

雄义是指动力驱动，利用沿刚性道轨运行的箱体，进行升降的机电设备。

它的制作、安装、维修、检验单位必须由国务院特种设备安全监督管理部门许可，方可从事相应的活动。

电梯电气控制设备由制造单位成套供应，电梯电气控制设备的电源进线及控制和配电岀线由安装单位配套。

建筑中电梯配套的电气设计也尤为重要，须为下列用电设备提供安全可靠的电源、断路器和配电线路。

1）电梯主电源：2）轿厢、机房和滑轮间的照明和通风；3）轿顶和底坑的电源插座：4）机房和滑轮间的电源插座：5）电梯井道的照明：6）报警装巻。

其中对电梯控制柜、轿厢照明、轿顶插座和轿厢报警装置等用电设备，只选配开关和到开关输入端的供电线路。

2配电设计2.1电梯的负荷分级和供电要求，应与建筑的重要性和对电梯可靠性的要求相一致，并符合国家标准《供配电系统设计规》的规疋。

高层建筑和重要公建的电梯为二级，重要的为一级：一般载货电梯、医用电梯为三级，重要的为二级；多层住宅和普通公建的电梯为三级。

髙层建筑中的消防电梯，应符合国家标准《高层民用建筑设计•防火规》的规立。

普通电梯和消防电梯的电源应分別采用专用的供电回路:消防电梯的配电设备应有明显标志02.2电梯的供电，宜从变压器低压出口（或低压配电屏）处分开自成供电系统。

一级负荷电梯的供电电源应有两个电源，供电采用两个电源送至最末一级配电装置处，并自动切换，为一级负荷供电的回路应专用，不应接入其它级别的负荷：二级负荷电梯的供电电源宜有两个电源（或两个回路），供电可采用两个回路送至最末一级配电装宜处，并自动切换。

当变电系统低压侧为单母线分段且母联断路器采用自动投入方式时，可采用线路可靠独立出线的单回路供电。

亦可由应急母线或区域双电源自动互投配电装巻出线的、可靠的单回路供电。

消防电梯的供电，应采用两个电源（或两个回路）送至最末一级配电装苣处，并自动切换。

三级负荷电梯的供电，宜采用专用回路供电。

电梯供配电设计相关问题探讨电梯是现代社会生活中必不可少的交通方式，不管是在公共场所还是住宅楼宇，电梯的供配电设计都至关重要。

电梯供配电设计相关问题探讨，对电梯的稳定运行和业主的生命财产安全有着极其重要的意义。

本文将对电梯供配电设计中的常见问题进行讨论，以期为电梯供配电设计提供更加可靠、安全的保障。

一、电梯配电室的布局设计问题在电梯配电室的布局设计中，应该合理划分灯控回路、紧急电源、安全电源以及交流配电分支箱等设备的位置，避免设备过于密集而导致散热不良。

同时应该注意通风和消防要求的安排，确保电梯配电室的安全性和稳定性。

二、电梯配电设备的选择和安装问题在电梯配电设备的选择中，应该考虑设备的质量、耐用性和安全性等因素。

特别需要注意的是，电梯的旋转门、地下停车场、货物电梯等设备，需要采用专用配电设备，不能与电梯配电设备混用。

在电梯配电设备的安装中，应该注意设备的接地、绝缘和短路保护等安全措施，以确保供配电系统的安全性和可靠性。

三、电梯配电线路的设计问题在电梯配电线路的设计中，应该合理布置电缆道路，既方便管理，又能够确保供配电系统的可靠性。

电梯配电线路应该始终按照国家和地方相关法规和标准进行设计和施工，以确保电梯配电线路与其他电器设备配合协调，从而避免电梯故障和事故的发生。

四、维护保养问题电梯的供配电系统需要进行定期的维护和保养，以确保其系统稳定、工作可靠。

电梯系统运行时，应该定期清洁配电箱、空气开关、断路器等设备，以避免设备因为长期不清洁而导致的故障。

同时，电梯的电缆和插头等设备也需要检查和维护，以确保其正常工作。

总结：电梯供配电设计是电梯运行的重要组成部分，可以说，电梯的运行安全和方便性是与供配电设计密不可分的。

因此，在进行电梯的供配电设计时，应该遵循现有的相关法规和标准进行设计和施工，以确保电梯的运行安全和稳定性。

只有不断深入探讨电梯供配电设计相关问题，才能够更好地解决电梯运行中的各种问题，为社会公众的生命财产安全提供更加完善的保障。

电梯电路课程设计一、课程目标知识目标：1. 让学生理解电梯电路的基本原理，掌握电梯电路的主要组成部分及其功能。

2. 使学生了解并掌握电梯电路图的分析与解读方法，能够正确识别电路图中的关键元素。

3. 帮助学生掌握电梯电路的安全知识，了解电梯电路故障的常见原因及防范措施。

技能目标：1. 培养学生运用所学知识分析电梯电路问题的能力，能够解决简单的电梯电路故障。

2. 提高学生动手实践能力，通过电梯电路模型搭建与调试，使学生在实践中掌握电梯电路的工作原理。

3. 培养学生团队协作和沟通能力，能够在小组讨论中积极参与，共同解决问题。

情感态度价值观目标：1. 培养学生对电梯电路及电气工程领域的兴趣，激发学生学习相关知识的热情。

2. 培养学生严谨的科学态度，注重实践与理论相结合，提高学生的工程素养。

3. 增强学生的安全意识，让学生认识到电梯电路安全的重要性，形成良好的安全习惯。

课程性质：本课程属于电气工程领域，结合学生所在年级的知识深度，注重理论与实践相结合，培养学生的动手实践能力和工程素养。

学生特点：学生具备一定的物理和数学基础，对电梯电路有一定的好奇心，但可能缺乏实际操作经验。

教学要求：教师应充分准备教学内容，采用生动形象的教学方法，注重引导学生动手实践，激发学生学习兴趣，确保课程目标的实现。

同时，关注学生的个体差异，提供有针对性的指导，使学生在课程中学有所获。

二、教学内容1. 电梯电路基本原理：介绍电梯电路的工作原理，包括电梯运行过程中电路的切换、控制及保护机制。

- 教材章节：第二章第三节“电梯电路的原理与结构”2. 电梯电路图的识别与分析：讲解电梯电路图的绘制规则，教授学生如何识别电路图中的关键元素，如电源、控制器件、执行器件等。

- 教材章节：第二章第四节“电梯电路图的识别与分析”3. 电梯电路安全知识：介绍电梯电路的安全要求、故障原因及防范措施，增强学生的安全意识。

- 教材章节：第三章第一节“电梯电路的安全技术”4. 电梯电路模型搭建与调试：组织学生进行电梯电路模型的搭建和调试，让学生在实践中掌握电梯电路的工作原理和操作技巧。

高层建筑电梯配电设计问题的探讨摘要电梯作为一种快速便捷的运输工具，在高层建筑中被广泛使用。

合理有效地进行电梯配电设计是保障电梯能够正常稳定工作的前提条件。

本文通过研究高层建筑电梯配电设计的相关案例，对比分析电梯供配电设计中的电梯计算负荷，配电线路计算电流、电压降校验等问题，对高层建筑的电梯配电设计问题进行了一些有意义的探讨，希望能给高层建筑电梯配电设计工作者们提供一点参考作用。

关键词高层建筑；电梯；配电设计；问题引言随着我国经济的快速发展，建筑行业突飞猛进。

目前我国的很多城市都有很多的高层建筑，为了解决高层建筑带来的运输问题，电梯得到了广泛使用。

高层建筑对建筑的要求也给电梯配电工作带来了很大的挑战，如何合理有效地进行电梯配电以保障其能够正常稳定工作，正越来越成为建筑电气设计工作的重点之一。

因为电梯的种类繁多、规格不一以及运行方式复杂等因素的影响，导致电梯的配电设计过程受到了诸多困扰。

目前高层建筑电梯项目有着比较明显的共同特点。

例如：在多业态建筑中，电梯配电设计要按照业态进行区分；在设备层或避难层上会设置中间变配电站，按区域进行电梯的配电。

在使用高速电梯的情况下，为了避免低压供电造成的电压降及电能输送损失，在避难层或设备层会设置变电所；高层建筑在应急疏散状态下，单纯地依靠楼梯进行疏散时间较长，已经不能满足疏散时间要求；利用电梯来紧急疏散人员，特别是疏散一些伤残人士和老年人士是现在很重要的课题[1]。

1 电梯的类型和运行情况分析1.1 电梯的类型电梯的类型主要有客梯、服务电梯（消防电梯）和观光电梯这三种。

客梯是最常用的一种运输电梯，电梯设计应满足设计标准，包括运力标准和等候时间标准。

服务电梯的设计在高层建筑中是比较复杂的，特别是在一些多业态建筑中。

兼作消防电梯功能的服务电梯，按照防火规范要求，电梯速度需要满足60s内直达最高层。

观光电梯一般设置专门的候梯大堂以分开观光人流和租户。

1.2 电梯的运行情况电梯的上行运行状态主要包括以下三种情况：①电梯电机的驱动转矩大于零，轿厢重量大于配重；②电梯电机的驱动转矩等于零，轿厢重量等于配重；③电梯电机的驱动转矩小于零，轿厢重量小于配重。

超高层电梯的配电要点及案例-图文关于超高层电梯配电的疑惑1、规范中说：”电梯，自动扶梯电源应由专用回路供电，并不得和其他导线一起敷设“，是否是说我在竖井中需要单独增加一个给电梯及扶梯配电的桥架？而不能和其他设备的配电同桥架敷设？从竖井出来至电梯机房线路也是如此？2、关于电梯井道照明：规范中只是简单介绍灯具设置的距离及电压的要求，但是对于灯具的类型没有要求么？是否一般36V/18W荧光灯即可？3、超高层建筑中井道照明回路应如何确定安排？回路中220/36V变压器容量根据什么确定？(回路中总的灯具容量计算？)导线截面是不是也相应有要求？4、是不是每个井道都需要设井道灯？一般高速电梯井道中几台相连电梯不做结构分隔，只是中间用网格分开，这种情况是不是可以考虑在两台电梯中间设一个灯具即可？5、规范说电梯底坑需设置2P+PE插座供检修及排水用，可是我所参考的图纸中，有的图纸中设了，有的没有设。

是不是一定需要设置？假如电梯底坑中已经设置了潜水泵，是否就不要设置地坑插座了？6、电梯机房总配电箱是否需有供轿厢摄像头的配电出线？7、现手上一项目，53层办公楼，250米高，通过电梯计算，低区6台1800kg,4m/电梯；中区6台1800kg,6m/电梯；高区6台1800kg，7m/的高速电梯，才能满足“时隔”及“5分钟输送”能力要求。

请问高区井道照明配电回路应该如何确定？其他设计时还需注意的情况？请有这方面经验的前辈指教。

不胜感激！！1、不用，中间隔断即可2、用白炽灯，不用节能3、...4、不可以，又不少这几个钱5、必须设，不一定是给水泵用6、摄像头好像是直流吧，不确定7、电梯机房应该有个专用的照明配电箱（含插座配电），与电梯配电箱分开浅谈超高层建筑核心筒及其电梯设计[深圳京基100设计研究]。

现代建筑电梯的电气设计分析电梯作为现代高楼的必要设备，为我们提供了便捷的交通方式。

近几十年来，随着电梯的不断更新和升级，电梯电气设计的重要性也日益突显。

本文将从电梯的电气设计入手，对现代建筑电梯的电气设计进行分析。

一、电气设计的作用电梯是一种风险较高的机械设备，电气系统的设计不仅关系到电梯的安全性和可靠性，还涉及到维护和修理的便捷性，同时还需要满足现代建筑对舒适、低噪音、高效率等方面的需求。

因此，电梯的电气设计至关重要。

电梯电气设计的主要作用如下：1.实现安全可靠的电梯控制，提高电梯的安全性和稳定性。

2.确保电梯能够满足现代化的运行需求，让用户有更好的使用体验。

3.减少电梯的能耗和损耗，提高电梯的使用效率。

4.方便维护和维修，减少维修时间和维修成本。

5.满足现代建筑对节能环保的要求，降低电梯对环境造成的污染。

二、电气设计的主要内容电梯电气设计的主要内容包括电气控制、电机驱动、信号传输和安全保护四个方面。

1.电气控制电气控制是电梯电气设计的核心，它通过对电梯空间内的各种控制设备的设计与安装，有序地对电梯运行进行掌控。

电气控制主要包括楼层选层控制、门控制、紧急制动等功能的控制，其中楼层选层控制是电气设计中最为复杂的一个环节，需要较高的技术水平和严谨的设计。

对于控制信号的传输和存储，电气设备通常采用现代通讯与初级程序控制技术，以保证电梯运行的稳定性和可靠性。

2.电机驱动电梯电机驱动是电气设计中另一个重要的环节。

电气设计人员需要考虑电梯运行所需的电动功率和控制系统，选择合适的电机转速和电机功率，以确保电梯的运行效率和能耗。

目前常用的电机驱动方式有两种：一种是交流电机驱动，另一种是直流电机驱动。

交流电机驱动在应对突然停电、恶劣气候等恶劣情况下表现得更为出色，而直流电机驱动则在节能、可靠性等方面优于交流电机驱动。

3.信号传输电梯电气设计中的信号传输主要用于控制电梯的各种动作。

在信号传输方面，可以采用多个电气控制板，通过层压板卡，实现与电梯运作相关的信号传输。
