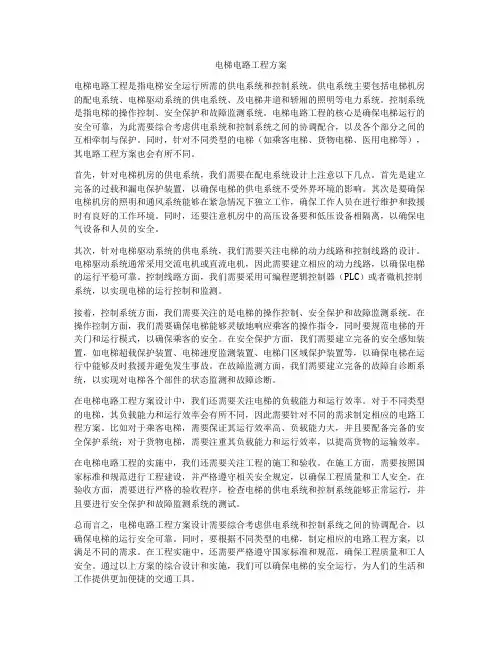

电梯配电设计基础知识

电梯电路工程方案电梯电路工程是指电梯安全运行所需的供电系统和控制系统。

供电系统主要包括电梯机房的配电系统、电梯驱动系统的供电系统、及电梯井道和轿厢的照明等电力系统。

控制系统是指电梯的操作控制、安全保护和故障监测系统。

电梯电路工程的核心是确保电梯运行的安全可靠，为此需要综合考虑供电系统和控制系统之间的协调配合，以及各个部分之间的互相牵制与保护。

同时，针对不同类型的电梯（如乘客电梯、货物电梯、医用电梯等），其电路工程方案也会有所不同。

首先，针对电梯机房的供电系统，我们需要在配电系统设计上注意以下几点。

首先是建立完备的过载和漏电保护装置，以确保电梯的供电系统不受外界环境的影响。

其次是要确保电梯机房的照明和通风系统能够在紧急情况下独立工作，确保工作人员在进行维护和救援时有良好的工作环境。

同时，还要注意机房中的高压设备要和低压设备相隔离，以确保电气设备和人员的安全。

其次，针对电梯驱动系统的供电系统，我们需要关注电梯的动力线路和控制线路的设计。

电梯驱动系统通常采用交流电机或直流电机，因此需要建立相应的动力线路，以确保电梯的运行平稳可靠。

控制线路方面，我们需要采用可编程逻辑控制器（PLC）或者微机控制系统，以实现电梯的运行控制和监测。

接着，控制系统方面，我们需要关注的是电梯的操作控制、安全保护和故障监测系统。

在操作控制方面，我们需要确保电梯能够灵敏地响应乘客的操作指令，同时要规范电梯的开关门和运行模式，以确保乘客的安全。

在安全保护方面，我们需要建立完备的安全感知装置，如电梯超载保护装置、电梯速度监测装置、电梯门区域保护装置等，以确保电梯在运行中能够及时救援并避免发生事故。

在故障监测方面，我们需要建立完备的故障自诊断系统，以实现对电梯各个部件的状态监测和故障诊断。

在电梯电路工程方案设计中，我们还需要关注电梯的负载能力和运行效率。

对于不同类型的电梯，其负载能力和运行效率会有所不同，因此需要针对不同的需求制定相应的电路工程方案。

电梯初级知识点总结电梯是一种垂直运输工具，用于在建筑物内部或者外部的升降运输。

在现代城市中，电梯已经成为了人们生活和工作中不可或缺的交通工具。

因此，对电梯的基本知识了解对于我们每个人都是非常重要的。

下面我将对电梯的基本知识进行总结，希望能够帮助大家更加深入地了解电梯。

电梯的结构和原理电梯的基本结构包括电梯井、电梯轿厢、驱动系统、控制系统和安全系统等部分。

其中，电梯井是电梯运行的垂直通道，电梯轿厢则是载人或者货物的运输部分，驱动系统用于提供电梯的动力，控制系统则用于控制电梯的运行，安全系统则保证电梯运行时的安全。

电梯的原理是利用电机和传动装置提供动力，通过控制电梯的运行，实现乘客或者货物的垂直运输。

在电梯的运行过程中，控制系统起着非常重要的作用，它可以实现电梯的开关门、运行速度的控制，以及故障保护等功能。

电梯的种类根据用途的不同，电梯可以分为乘客电梯、货物电梯和杂物电梯等不同种类。

乘客电梯主要用于运送人员，通常设置在建筑物内部，货物电梯则主要用于运输货物，通常设置在建筑物的后勤通道或者仓库等地方，而杂物电梯则主要用于运输杂物和设备等。

此外，还有一种特殊的电梯，即无机房电梯。

传统的电梯需要设置一个机房来安放电梯的驱动系统和控制系统，而无机房电梯则将这些部分整合在了电梯井内部，从而节省了建筑空间，提高了建筑物的利用效率。

电梯的安全由于电梯是一种复杂的机械设备，因此在使用过程中需要严格遵守安全规定，以确保乘客和货物的安全。

在电梯的设计、安装和维护过程中，需要考虑各种安全因素，比如承载能力、速度限制、故障保护等。

此外，电梯在使用过程中也需要定期进行维护保养，以确保其运行的安全可靠。

一般情况下，电梯的维护保养需要由专业的维保人员进行，他们会进行定期巡检和维护，发现问题及时进行处理，以确保电梯的安全运行。

关于电梯的安全规定，各个国家都有不同的法规和标准。

在中国，电梯的安全标准由国家质检总局发布，并且在《电梯安全规范》中进行了详细规定。

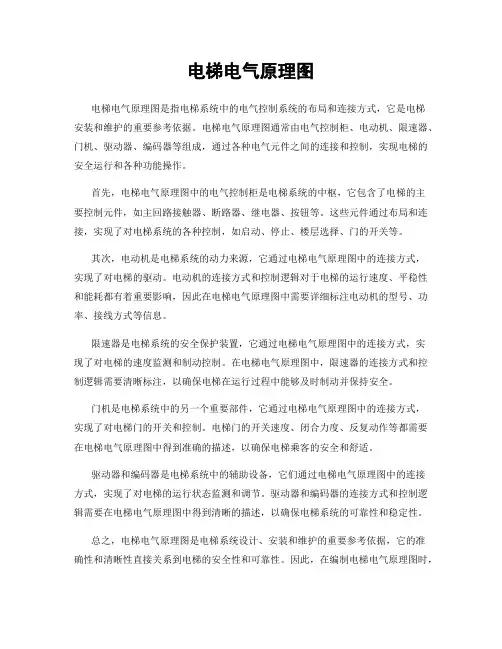

电梯电气原理图电梯电气原理图是指电梯系统中的电气控制系统的布局和连接方式，它是电梯安装和维护的重要参考依据。

电梯电气原理图通常由电气控制柜、电动机、限速器、门机、驱动器、编码器等组成，通过各种电气元件之间的连接和控制，实现电梯的安全运行和各种功能操作。

首先，电梯电气原理图中的电气控制柜是电梯系统的中枢，它包含了电梯的主要控制元件，如主回路接触器、断路器、继电器、按钮等。

这些元件通过布局和连接，实现了对电梯系统的各种控制，如启动、停止、楼层选择、门的开关等。

其次，电动机是电梯系统的动力来源，它通过电梯电气原理图中的连接方式，实现了对电梯的驱动。

电动机的连接方式和控制逻辑对于电梯的运行速度、平稳性和能耗都有着重要影响，因此在电梯电气原理图中需要详细标注电动机的型号、功率、接线方式等信息。

限速器是电梯系统的安全保护装置，它通过电梯电气原理图中的连接方式，实现了对电梯的速度监测和制动控制。

在电梯电气原理图中，限速器的连接方式和控制逻辑需要清晰标注，以确保电梯在运行过程中能够及时制动并保持安全。

门机是电梯系统中的另一个重要部件，它通过电梯电气原理图中的连接方式，实现了对电梯门的开关和控制。

电梯门的开关速度、闭合力度、反复动作等都需要在电梯电气原理图中得到准确的描述，以确保电梯乘客的安全和舒适。

驱动器和编码器是电梯系统中的辅助设备，它们通过电梯电气原理图中的连接方式，实现了对电梯的运行状态监测和调节。

驱动器和编码器的连接方式和控制逻辑需要在电梯电气原理图中得到清晰的描述，以确保电梯系统的可靠性和稳定性。

总之，电梯电气原理图是电梯系统设计、安装和维护的重要参考依据，它的准确性和清晰性直接关系到电梯的安全性和可靠性。

因此，在编制电梯电气原理图时，需要特别注意各种电气元件之间的连接方式和控制逻辑，力求简洁明了，确保电梯系统的正常运行和安全使用。

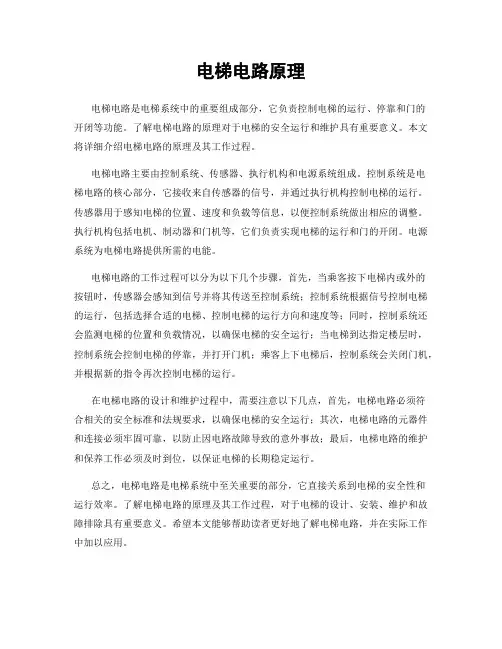

电梯电路原理
电梯电路是电梯系统中的重要组成部分，它负责控制电梯的运行、停靠和门的
开闭等功能。

了解电梯电路的原理对于电梯的安全运行和维护具有重要意义。

本文将详细介绍电梯电路的原理及其工作过程。

电梯电路主要由控制系统、传感器、执行机构和电源系统组成。

控制系统是电
梯电路的核心部分，它接收来自传感器的信号，并通过执行机构控制电梯的运行。

传感器用于感知电梯的位置、速度和负载等信息，以便控制系统做出相应的调整。

执行机构包括电机、制动器和门机等，它们负责实现电梯的运行和门的开闭。

电源系统为电梯电路提供所需的电能。

电梯电路的工作过程可以分为以下几个步骤，首先，当乘客按下电梯内或外的
按钮时，传感器会感知到信号并将其传送至控制系统；控制系统根据信号控制电梯的运行，包括选择合适的电梯、控制电梯的运行方向和速度等；同时，控制系统还会监测电梯的位置和负载情况，以确保电梯的安全运行；当电梯到达指定楼层时，控制系统会控制电梯的停靠，并打开门机；乘客上下电梯后，控制系统会关闭门机，并根据新的指令再次控制电梯的运行。

在电梯电路的设计和维护过程中，需要注意以下几点，首先，电梯电路必须符
合相关的安全标准和法规要求，以确保电梯的安全运行；其次，电梯电路的元器件和连接必须牢固可靠，以防止因电路故障导致的意外事故；最后，电梯电路的维护和保养工作必须及时到位，以保证电梯的长期稳定运行。

总之，电梯电路是电梯系统中至关重要的部分，它直接关系到电梯的安全性和
运行效率。

了解电梯电路的原理及其工作过程，对于电梯的设计、安装、维护和故障排除具有重要意义。

希望本文能够帮助读者更好地了解电梯电路，并在实际工作中加以应用。

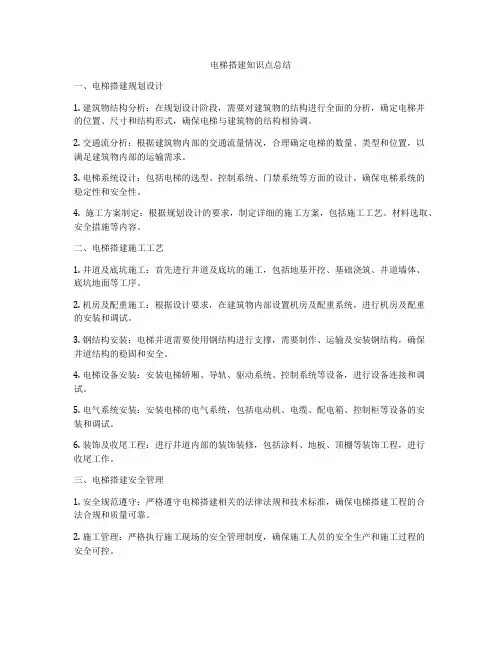

电梯搭建知识点总结一、电梯搭建规划设计1. 建筑物结构分析：在规划设计阶段，需要对建筑物的结构进行全面的分析，确定电梯井的位置、尺寸和结构形式，确保电梯与建筑物的结构相协调。

2. 交通流分析：根据建筑物内部的交通流量情况，合理确定电梯的数量、类型和位置，以满足建筑物内部的运输需求。

3. 电梯系统设计：包括电梯的选型、控制系统、门禁系统等方面的设计，确保电梯系统的稳定性和安全性。

4. 施工方案制定：根据规划设计的要求，制定详细的施工方案，包括施工工艺、材料选取、安全措施等内容。

二、电梯搭建施工工艺1. 井道及底坑施工：首先进行井道及底坑的施工，包括地基开挖、基础浇筑、井道墙体、底坑地面等工序。

2. 机房及配重施工：根据设计要求，在建筑物内部设置机房及配重系统，进行机房及配重的安装和调试。

3. 钢结构安装：电梯井道需要使用钢结构进行支撑，需要制作、运输及安装钢结构，确保井道结构的稳固和安全。

4. 电梯设备安装：安装电梯轿厢、导轨、驱动系统、控制系统等设备，进行设备连接和调试。

5. 电气系统安装：安装电梯的电气系统，包括电动机、电缆、配电箱、控制柜等设备的安装和调试。

6. 装饰及收尾工程：进行井道内部的装饰装修，包括涂料、地板、顶棚等装饰工程，进行收尾工作。

三、电梯搭建安全管理1. 安全规范遵守：严格遵守电梯搭建相关的法律法规和技术标准，确保电梯搭建工程的合法合规和质量可靠。

2. 施工管理：严格执行施工现场的安全管理制度，确保施工人员的安全生产和施工过程的安全可控。

3. 质量监控：对电梯搭建的各个环节进行质量监控，确保施工质量符合设计要求和技术标准。

4. 安全培训：对施工人员进行安全培训，提高施工人员的安全意识和技术素养，降低工程施工风险。

5. 现场检查：定期对电梯搭建现场进行检查，及时发现和纠正施工过程中的安全隐患和质量问题。

总之，电梯搭建是一项综合性强、技术含量高的工程，需要相关专业的设计、施工和管理人员进行全程的规划、施工和监管。

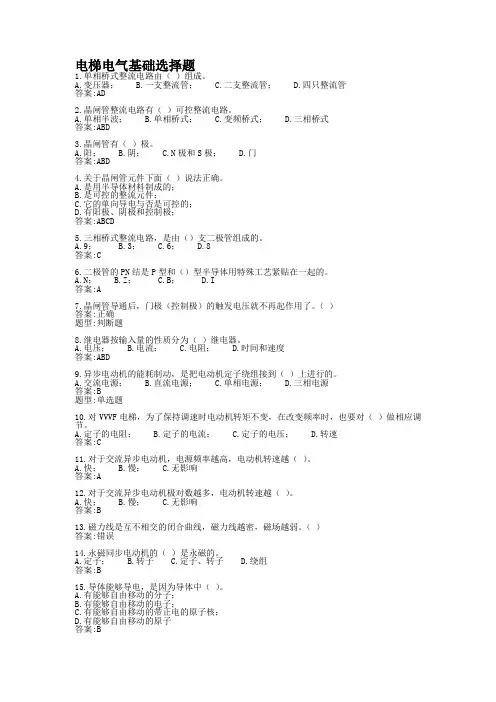

电梯电气基础选择题1.单相桥式整流电路由（）组成。

A.变压器；B.一支整流管；C.二支整流管；D.四只整流管答案:AD2.晶闸管整流电路有（）可控整流电路。

A.单相半波；B.单相桥式；C.变频桥式；D.三相桥式答案:ABD3.晶闸管有（）极。

A.阳；B.阴；C.N极和S极；D.门答案:ABD4.关于晶闸管元件下面（）说法正确。

A.是用半导体材料制成的；B.是可控的整流元件；C.它的单向导电与否是可控的；D.有阳极、阴极和控制极；答案:ABCD5.三相桥式整流电路，是由（）支二极管组成的。

A.9；B.3；C.6；D.8答案:C6.二极管的PN结是P型和（）型半导体用特殊工艺紧贴在一起的。

A.N；B.Z；C.B；D.I答案:A7.晶闸管导通后，门极（控制极）的触发电压就不再起作用了。

（）答案:正确题型:判断题8.继电器按输入量的性质分为（）继电器。

A.电压；B.电流；C.电阻；D.时间和速度答案:ABD9.异步电动机的能耗制动，是把电动机定子绕组接到（）上进行的。

A.交流电源；B.直流电源；C.单相电源；D.三相电源答案:B题型:单选题10.对VVVF电梯，为了保持调速时电动机转矩不变，在改变频率时，也要对（）做相应调节。

A.定子的电阻；B.定子的电流；C.定子的电压；D.转速答案:C11.对于交流异步电动机，电源频率越高，电动机转速越（）。

A.快；B.慢；C.无影响答案:A12.对于交流异步电动机极对数越多，电动机转速越（）。

A.快；B.慢；C.无影响答案:B13.磁力线是互不相交的闭合曲线，磁力线越密，磁场越弱。

（）答案:错误14.永磁同步电动机的（）是永磁的。

A.定子；B.转子C.定子、转子D.绕组答案:B15.导体能够导电，是因为导体中（）。

A.有能够自由移动的分子；B.有能够自由移动的电子；C.有能够自由移动的带正电的原子核；D.有能够自由移动的原子答案:B电梯电气基础选择题16.有一盏接在照明电路上的灯泡不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是( )。

电梯电气原理讲解电梯是现代社会中常见的交通工具，它通过电力驱动实现楼层之间的垂直和水平运输。

电梯的电气原理是其正常运行的基础，本文将详细介绍电梯电气原理的相关知识，帮助读者更好地理解电梯的工作原理。

一、电梯电气系统概述电梯的电气系统主要由控制系统和驱动系统两部分组成。

控制系统包括电梯操作盘、电梯按钮板、电梯主控制器等设备，其功能是接收乘客的指令并将其转换为电信号传给驱动系统。

驱动系统则包括电动机、减速器、刹车器等设备，其作用是通过变换电能为机械能，驱动电梯的运行。

二、电梯控制系统1. 电梯操作盘电梯操作盘位于电梯内部，通常包括楼层选择按钮、开门按钮、关门按钮等。

乘客通过操作盘选择所需楼层或进行的其他操作，操作盘将其输入转化为电信号传给电梯主控制器。

2. 电梯按钮板电梯按钮板位于每层楼的电梯门旁，用于乘客选择需要前往的楼层。

当乘客按下按钮后，按钮板将信号传给电梯主控制器，由主控制器进行相应的处理。

3. 电梯主控制器电梯主控制器是电梯控制系统的核心设备，负责接收并处理来自操作盘、按钮板等的指令。

主控制器根据指令执行相应的控制策略，控制电梯的运行。

三、电梯驱动系统1. 电动机电梯电动机是电梯驱动系统的重要组成部分，它通过电能转化为机械能，驱动电梯的运行。

常见的电动机有交流电动机和直流电动机，根据电梯的不同要求选择不同类型的电动机。

2. 减速器电梯减速器主要用于减慢电动机的转速，提高电梯的运行平稳性和安全性。

减速器一般包括齿轮和齿轮箱，用于降低电动机的转速并提供足够的输出扭矩。

3. 刹车器电梯刹车器主要用于在停止或紧急情况下制动电梯，确保乘客的安全。

常见的电梯刹车器有机械制动器和电磁制动器两种。

四、电梯电气原理的工作流程电梯电气原理的工作过程可以简单概括为：1. 接收指令：乘客通过电梯操作盘或楼层按钮板选择所需楼层或进行其他操作。

2. 信号传输：操作盘或按钮板将指令转化为电信号，通过导线传给电梯主控制器。

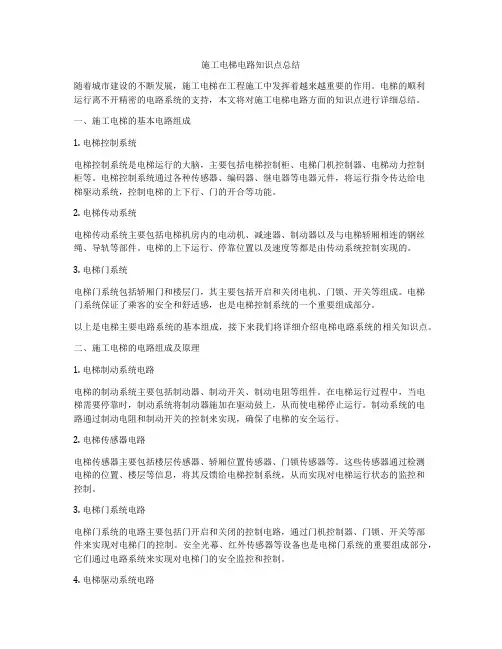

施工电梯电路知识点总结随着城市建设的不断发展，施工电梯在工程施工中发挥着越来越重要的作用。

电梯的顺利运行离不开精密的电路系统的支持，本文将对施工电梯电路方面的知识点进行详细总结。

一、施工电梯的基本电路组成1. 电梯控制系统电梯控制系统是电梯运行的大脑，主要包括电梯控制柜、电梯门机控制器、电梯动力控制柜等。

电梯控制系统通过各种传感器、编码器、继电器等电器元件，将运行指令传达给电梯驱动系统，控制电梯的上下行、门的开合等功能。

2. 电梯传动系统电梯传动系统主要包括电梯机房内的电动机、减速器、制动器以及与电梯轿厢相连的钢丝绳、导轨等部件。

电梯的上下运行、停靠位置以及速度等都是由传动系统控制实现的。

3. 电梯门系统电梯门系统包括轿厢门和楼层门，其主要包括开启和关闭电机、门锁、开关等组成。

电梯门系统保证了乘客的安全和舒适感，也是电梯控制系统的一个重要组成部分。

以上是电梯主要电路系统的基本组成，接下来我们将详细介绍电梯电路系统的相关知识点。

二、施工电梯的电路组成及原理1. 电梯制动系统电路电梯的制动系统主要包括制动器、制动开关、制动电阻等组件。

在电梯运行过程中，当电梯需要停靠时，制动系统将制动器施加在驱动鼓上，从而使电梯停止运行。

制动系统的电路通过制动电阻和制动开关的控制来实现，确保了电梯的安全运行。

2. 电梯传感器电路电梯传感器主要包括楼层传感器、轿厢位置传感器、门锁传感器等。

这些传感器通过检测电梯的位置、楼层等信息，将其反馈给电梯控制系统，从而实现对电梯运行状态的监控和控制。

3. 电梯门系统电路电梯门系统的电路主要包括门开启和关闭的控制电路，通过门机控制器、门锁、开关等部件来实现对电梯门的控制。

安全光幕、红外传感器等设备也是电梯门系统的重要组成部分，它们通过电路系统来实现对电梯门的安全监控和控制。

4. 电梯驱动系统电路电梯驱动系统的电路主要包括电梯电机、电机控制器、电机保护器等。

电梯的上下行、速度调节等都是通过电梯驱动系统的电路来实现的，电机的运行状态也得到了充分的保护。
