关于热分析仪检测铁水

铸造企业在铸造过程中炉前铁水成分检测的必要设备炉前铁水碳硅分析仪炉前铁水测温RY电脑型铁水管理仪是型测量精度高的新一代炉前铁水管理仪器，它通过铁水组织在样杯中的温度随时间变化的冷却曲线，实时快速准确地捕获到大量铁水凝固的热效应信息，通过一系列复杂的数据处理，迅速准确地测定出铁水中的含碳量，含硅量，碳当量，抗拉强度，初晶温度，共晶温度。

RY型炉前铁水管理仪检测时间约为2分钟，在铁水可等待的时间内完成检测，然后根据自动计算出的增碳剂，硅铁，废钢投放量对铁水成份进行调整，得到合适的铁水成份后进行浇铸。

功能特点铸造企业在铸造过程中炉前铁水成分检测的必要设备|炉前铁水碳硅分析仪|炉前铁水测温仪1.台式结构，性能稳定可靠，操作简便。

2.用于炉前快速测定铸铁原铁水的碳当量CE%、碳含量C%、硅含量Si%、抗拉强度（FC）推测值。

3.测量范围宽：C%：2.8%-4.2%，Si%：0.9%-3.0%，CE%：3.2%-4.83%。

4.测量精度高，稳定性好。

C%的精度在0.05%以内，Si%的精度在0.1%以内。

5.测量速度快，测量时间不超过3分钟，便于炉前成份调整。

6.碳，硅值补偿校正：根据化学分析或光谱分析仪的数据可以调整补偿硅碳值。

7.冷却曲线和测量数据CE、C%、Si%、TL、TE同时显示，清楚直观。

8.实测值不在目标值上下限内时，会出现闪烁上下箭头提醒。

9.可根据测定的成分含量、已设定的铁水量、目标成分及材料留存率自动计算材料不足量，便于炉前快速调整增碳剂，硅铁，废钢添加量，使C%、Si%进入目标上下限内。

10.可同时设定十条检量线，以适应不同种类的应用场合。

11.拥有丰富的输入/输出和通讯功能，可与计算机通讯。

12.自动打印选择：可搭配任何一款打印机，快速打印曲线和测量数据。

主要技术参数铸造企业在铸造过程中炉前铁水成分检测的必要设备|炉前铁水碳硅分析仪|炉前铁水测温仪1.碳含量C%的检测：测量范围2.8~4.2%，测量精度≤±0.052.硅含量SI%的检测：测量范围 0.9~3.0%，测量精度≤±0.13.碳当量CE%的检测：测量范围 3.2~4.8%，测量精度≤±0.14.直观地在屏幕上显示出冷却曲线。

确定 ｃ和 ｓ 会含量的数学表达式巾的 各个系数受诸 多因素影 （ ｚ８ 以 ０单片机为例 ） 地址总线 的 Ａｌ 、Ａ０位及读 ＲＤ、写 ｗ Ｒ 响，而特定的热分析所依据的数学模型是… 定的，为了保征测试 信 号经 ７ Ｌ ４ ・ ４ Ｓ ２译码实现的 ，地 址分配见表 ２ 精度 ，就对测试条件提 出了明确的规定。而牛』 现场件 很准满

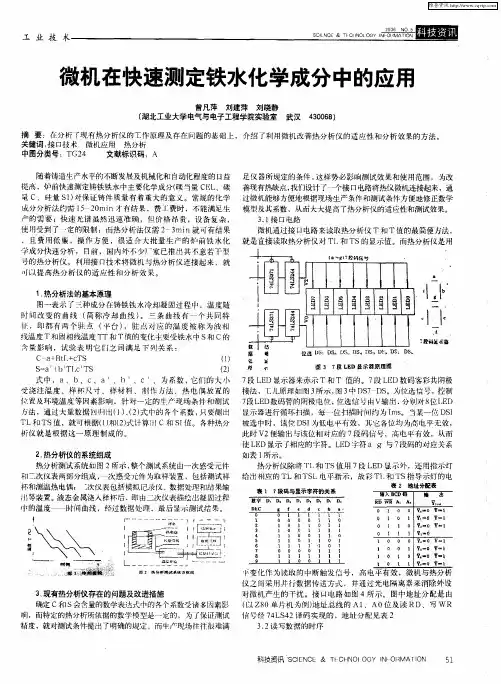

摘 要 ：在分析 了现有热分析仪 的工作原理及存在 问题 的基础上 ，介绍 了利用微机改 善热分析仪的适 应性 和分析效 果的方法 。 关键词 ： 口技术 微机应用 热分析 接 中图分类号 ：ＴＧ２ ４ 文献标识码 ：Ａ
随着铸造生产水平的不断发腱及机械化和 自动化程度的 口益 足仪器所规定 的条件 ， 这样势必影响测试效果和使用范 围，为改 提高 ，炉前快速测定铸铁铁水 中主要化 学成 分（ 碳当量 Ｃ ［ Ｅ 、碳 善现有热缺点 ， 我们设计了一个接 Ｆ电路将热仪微机连接起来 ，通 Ｉ Ｃ、硅量 Ｓ ） Ｉ 对保汪铸 件质量有 着重大 的意义 。常规 的化学 过微机能够方便地根据现场生产条件和测试 条件方便地修正数学
成分分析法 约需 １ ２ ｒｉ 才有结果 ，费 工费时 ，不能满足 生 ０ ｎ ５ ａ 模型及其系数 ，从而大大提高 了热分析仪的适应性， ａ试效果 。 ｎ￣ ｌ 产的需要 ；快速 圯谱 虽然迅 速准 确 ，但 价格 昂贵 ，设 备复杂 ， ３ １ 口电路 ．接 使用受到 了 ・ 的限制 ；而热分析法仅需 ２ ｍｉ 就可有结 果 定 ３ Ｉ ＂ １ 微机通过接 Ｉ 电路柬渎取热分析仪 Ｔ和 Ｔ值的最简便方法 ， Ｚ ｌ 且费 用低廉 ，操 作 方便 ，很 适合 大批 量生 产 的炉前 铁 水化 就是 直接读取热分析仪对 Ｔ Ｔ 的 显示 值。而热分析仪是用 Ｉ和 Ｓ 学 成分快速 分析 ，目前 ，国内外不少厂 家已推 出其 不意若 干型 号 的热分析仪，利用接 门 技术将微机与热分析仪连接起来，就 一 以提 高热分 析仪的适 应性 平Ｊ ｆ 分析效 果 。

铁水质量分析仪安全操作及保养规程铁水质量分析仪是一种用于测量铁水（铸造中的液态铁）的成分和质量的设备。

为确保设备的正常使用和延长其使用寿命，必须按照以下规定进行操作和保养。

安全操作规程1. 设备使用前的检查在铁水质量分析仪使用之前，需要进行以下的检查：•确保电源线连接牢固，电源线没有损坏；•检查设备有无漏电、短路等危险；•需要进行气源检查，并检查气源是否与设备匹配；•检查设备是否有泄漏；2. 设备使用时的安全措施•操作人员需佩戴安全防护用具；•操作人员应严格遵守操作规程；•禁止在铁水质量分析仪周围堆放杂物；•禁止设备使用时饮食或吸烟；•禁止在设备使用时，将手伸入设备。

3. 设备的定期检查•设备在使用过程中，每日需进行气路、水路、电路检查；•每隔一定时间，需要更换设备的运行液体，以保证设备的正常使用；•每隔一定时间，需对设备进行清洗、消毒，清除设备上的污垢；•每隔一定时间，需对设备的电板进行清理消毒。

保养规程铁水质量分析仪的保养非常重要，可以延长设备的使用寿命，以及保证设备的正常使用。

以下是设备保养规程：1. 设备的定期维护•每隔一段时间，需要进行设备的保养，可以检查设备有无损坏；•需要定期检查设备的电路、气路、水路是否正常；•在设备长期不使用的情况下，需要定期为设备进行运行检查，以确保设备正常运作；2. 设备的日常清洁设备日常清洁具有极其重要的作用，每次设备使用完后都要清洗部分器材，以下是需要清洗的部分：•铁水质量分析仪的样品室；•铁水质量分析仪的采样器；•设备的采样及进料管道。

3. 质量分析仪的保管•设备长时间未使用时，应将设备的电源拔掉，并将设备放在干燥通风、无阳光直射的地方；•设备的库存时间不应超过一年，需要定期检查设备有无损伤；•设备的存放地点需干燥无潮，不能放置在高温、高湿等环境下。

总结安全操作和设备保养是保障铁水质量分析仪正常运转和延长使用寿命的重要手段，操作人员应切实遵守设备安全操作和保养规程，不得饮食、吸烟，不能将手伸入设备，同时定期进行设备的清洁、维护，保证设备正常运行。

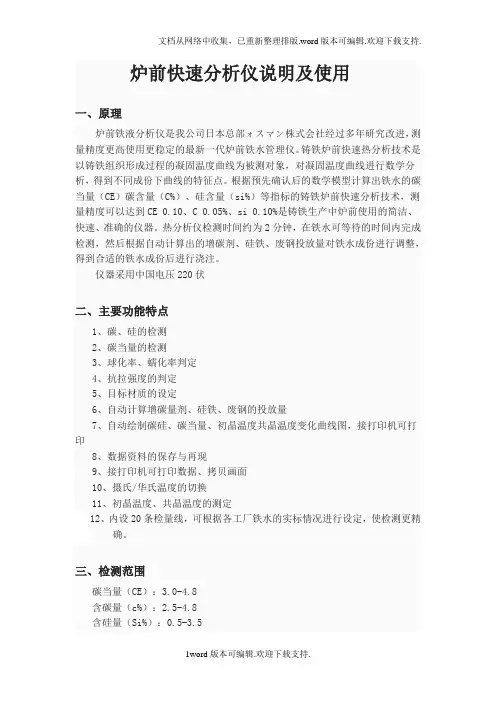

炉前快速分析仪说明及使用一、原理炉前铁液分析仪是我公司日本总部ォスマン株式会社经过多年研究改进，测量精度更高使用更稳定的最新一代炉前铁水管理仪。

铸铁炉前快速热分析技术是以铸铁组织形成过程的凝固温度曲线为被测对象，对凝固温度曲线进行数学分析，得到不同成份下曲线的特征点。

根据预先确认后的数学模型计算出铁水的碳当量（CE）碳含量（C%）、硅含量（si%）等指标的铸铁炉前快速分析技术，测量精度可以达到CE 0.10、C 0.05%、si 0.10%是铸铁生产中炉前使用的简洁、快速、准确的仪器。

热分析仪检测时间约为2分钟，在铁水可等待的时间内完成检测，然后根据自动计算出的增碳剂、硅铁、废钢投放量对铁水成份进行调整，得到合适的铁水成份后进行浇注。

仪器采用中国电压220伏二、主要功能特点1、碳、硅的检测2、碳当量的检测3、球化率、蠕化率判定4、抗拉强度的判定5、目标材质的设定6、自动计算增碳量剂、硅铁、废钢的投放量7、自动绘制碳硅、碳当量、初晶温度共晶温度变化曲线图，接打印机可打印8、数据资料的保存与再现9、接打印机可打印数据、拷贝画面10、摄氏/华氏温度的切换11、初晶温度、共晶温度的测定12、内设20条检量线，可根据各工厂铁水的实标情况进行设定，使检测更精确。

三、检测范围碳当量（CE）：3.0-4.8含碳量（c%）：2.5-4.8含硅量（Si%）：0.5-3.5如果超出上述范围，会出现检测精度不稳定，或者不能进行检测。

四、仪器构成五、仪器构成及表示栏名称（1）、检测次数表示栏（2）、日期、时间表示栏（3）、初晶温度TL表示栏（4）、共晶温度TE表示栏（5）、碳当量CE表示栏（6）、含碳量C%表示栏（7）、含硅量Si%表示栏（8）、动作状态表示栏-显示样装好-样杯未装好或接触不良-动作结束-表示样杯已装好可以检测-检测中倒入样杯中的铁水达到1300℃检测开始自动进行-检测结束（9）、上行显示倒入样杯中铁水的最高温度—下行显示由碳当量与初晶温度计算出的抗拉强度值FC（10）、相对目标材质的标准碳硅含量、铁水重量计算出的碳硅调整数值（11）、冷却曲线显示（12）、目标材质选择号码表示栏（13）、设定变更专用键盘（14）、相对标准目标材质产生初晶温度的位置（15）、相对标准目标材质产生共晶温度的位置六、操作方法1、打开电源，自动显示出检测画面。
