电路板焊接技术

电路板焊接技术使用教程电路板焊接技术是电子制造领域中必备的一项技能，它负责连接各种电子元件，确保电路板的正常工作。

本文将介绍电路板焊接的基本原理、常用工具和技巧，帮助读者深入了解和掌握这项技术。

一、电路板焊接的基本原理电路板焊接是通过将电子元件与电路板之间的接点用焊锡连接起来的操作过程。

焊锡是一种合金，能够在高温下熔化并凝固，形成牢固的连接。

焊接可以分为手工焊接和自动焊接两种方式。

手工焊接是最基础、常见的焊接方式，需要借助焊台、焊笔、焊锡和辅助工具来完成。

自动焊接则使用专业设备，如贴片机、波峰焊机等，适用于大批量生产。

在进行手工焊接时，首先要将焊锡加热至熔化状态，然后将焊锡涂抹在电子元件的焊脚和焊盘上，等待焊锡凝固后，形成稳固的焊点。

焊点应该完全固定，不应出现冷焊或热焊的情况。

二、电路板焊接的常用工具和材料1. 焊台：焊台是焊接过程中必不可少的工具，它提供了稳固的工作平台和可调节的温度控制。

选择适合自己的焊台，可以大大提高焊接效果和安全性。

2. 焊笔：焊笔是用来加热焊锡的工具，一般由手柄和加热元件组成。

根据焊接需求，选择合适功率和形状的焊笔，能够更好地控制焊接过程。

3. 焊锡：焊锡是连接电子元件和电路板的关键材料，一般为锡和铅的合金。

选择合适的焊锡直径和焊锡芯，可以确保焊接质量和效果。

4. 镊子：镊子是用来夹持小型电子元件和焊锡的辅助工具，有助于精确地定位和固定元件。

5. 钳子：钳子常用于剪切电子元件的引脚或焊锡的多余部分，能够提高焊接工作的整洁度和精度。

三、电路板焊接的技巧与注意事项1. 温度控制：焊台的温度设置很关键，过高的温度可能会损坏电子元件，而过低的温度则会导致不良焊接。

一般建议将焊台温度设定在适当的范围内，根据焊接材料和元件类型进行调整。

2. 斩锡：在焊接电子元件时，需要预先在焊锡上涂敷一层薄薄的助焊剂，这有助于焊锡更好地贴附在焊盘和焊脚上。

助焊剂的斩锡应适量，过多会造成气泡和糊化，过少则会导致焊接困难。

PCB电路板的手工焊接技术引言PCB（Printed Circuit Board）电路板是现代电子产品中常见的组成部分，它起到了将电子元器件连接在一起并实现特定功能的重要作用。

在PCB制造过程中，焊接技术被广泛应用，手工焊接技术是其中一种常见的焊接方法。

本文将介绍PCB电路板手工焊接的基本概念、所需工具和材料、焊接步骤以及一些注意事项。

手工焊接的基本概念手工焊接是通过将焊锡融化后涂抹在电子元器件和PCB电路板上，形成可靠连接的过程。

它是在制造大量PCB板的自动化工艺出现之前，人工完成PCB电路板焊接的一种方法。

所需工具和材料1.电子元器件：包括电阻、电容、晶体管等。

2.PCB电路板：可以自行设计并打印，也可以购买现成的PCB板。

3.焊锡：选择适宜的焊锡线，通常使用的是60/40的焊锡线。

4.电烙铁：选择功率适中的电烙铁，常见的是30W-50W的电烙铁。

5.磁吸台：用于固定PCB板，保持稳定。

6.镊子：用于握取和调整元器件的位置。

7.酒精棉：用于清洁焊接区域表面。

焊接步骤1.准备工作：将所有所需的工具和材料整理好，清洁工作台，并确保所有元器件和PCB板没有损坏。

2.安装元器件：根据PCB板设计图纸，将各个元器件按照对应位置插入PCB板。

可以使用镊子帮助握取和调整元器件位置。

3.固定PCB板：将PCB板放在磁吸台上，使其保持水平并固定在一个位置上。

4.烙铁预热：将电烙铁插入插座并预热至适宜的温度，通常为250-350°C。

5.准备焊锡：将焊锡线从卷上拉出适量，剪断并插入焊锡台。

将焊锡台放在磁吸台旁边，以便操作时能方便取用。

6.焊接元器件：首先将烙铁端放在焊锡台上擦拭干净，然后用烙铁加热所需焊接的元器件脚和PCB板焊盘。

一般情况下，将烙铁加热焊盘上的焊锡，等到焊锡完全融化时再将焊锡线与焊盘交汇处接触，使焊锡覆盖整个焊盘。

7.清洁和整理：完成焊接后，用酒精棉或棉签清洁焊接区域，确保焊接处干净无杂质。

pcba焊接技术及检验标准大全PCBA（Printed Circuit Board Assembly）是指将印制电路板上的各种电子元器件进行焊接和组装的过程。

在PCBA的焊接工艺中，涉及到多种技术和检验标准，下面将对PCBA焊接技术及检验标准进行详细介绍。

一、焊接技术：1.表面安装技术（Surface Mount Technology，简称SMT）：SMT 是一种高效、高密度、低成本的PCBA焊接技术。

它将电子元器件直接焊接在印制电路板的表面上，通过回流焊接的方式进行固定。

常见的SMT组装工艺有粘贴、贴装、回流、清洗等步骤。

2.波峰焊接技术（Wave Soldering）：波峰焊接技术适用于大批量焊接，特别是对于插件较多的电子元器件。

通过在焊接工作台上产生一个波峰，将预先上锡的电路板通过波浪冲击的方式焊接。

3.手工焊接技术：手工焊接技术一般适用于少量、多样性较高的PCBA焊接。

操作人员通常使用电烙铁将电子元器件焊接在印制电路板上，需要有一定的焊接技巧和工艺知识。

二、检验标准：1. IPC标准：IPC（Association Connecting Electronics Industries）是电子行业内广泛采用的国际标准化组织，其制定的多项标准被用于PCBA焊接的检验。

常用的IPC标准包括IPC-A-600G（印制电路板表面特征）、IPC-A-610G（电子组装工艺标准）等。

2. J-STD标准：J-STD是IPC与美国电子工业协会联合制定的电子组装标准。

通常用于波峰焊接和手工焊接的检验。

3.质量检验标准：除了IPC和J-STD标准外，还有一些公司或行业内部制定的质量检验标准。

这些标准主要根据公司需求和产品特点来制定，以确保PCBA焊接质量。

PCBA焊接技术及检验标准是保证电子产品质量和可靠性的重要环节。

通过合理选择焊接技术和严格执行检验标准，可以有效避免焊接缺陷和故障，提高PCBA产品的质量和性能。

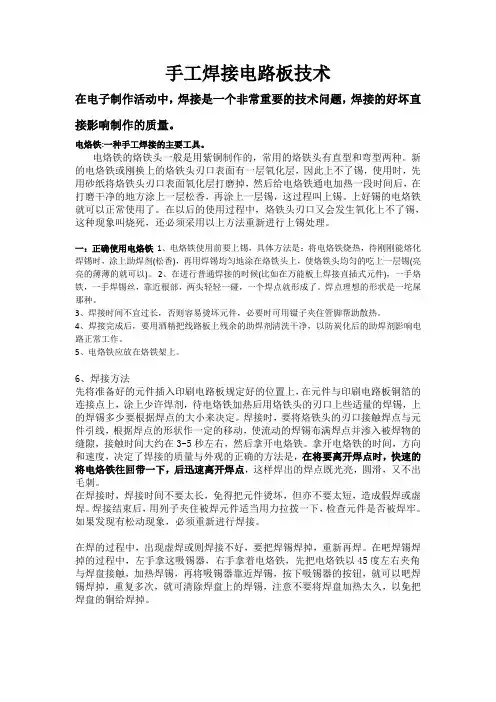

手工焊接电路板技术在电子制作活动中，焊接是一个非常重要的技术问题，焊接的好坏直接影响制作的质量。

电烙铁:一种手工焊接的主要工具。

电烙铁的烙铁头一般是用紫铜制作的，常用的烙铁头有直型和弯型两种。

新的电烙铁或刚换上的烙铁头刃口表面有一层氧化层，因此上不了锡，使用时，先用砂纸将烙铁头刃口表面氧化层打磨掉，然后给电烙铁通电加热一段时间后，在打磨干净的地方涂上一层松香，再涂上一层锡，这过程叫上锡。

上好锡的电烙铁就可以正常使用了。

在以后的使用过程中，烙铁头刃口又会发生氧化上不了锡，这种现象叫烧死，还必须采用以上方法重新进行上锡处理。

一：正确使用电烙铁 1、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂(松香)，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡(亮亮的薄薄的就可以)。

2、在进行普通焊接的时候(比如在万能板上焊接直插式元件)，一手烙铁，一手焊锡丝，靠近根部，两头轻轻一碰，一个焊点就形成了。

焊点理想的形状是一坨屎那种。

3、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。

4、焊接完成后，要用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。

5、电烙铁应放在烙铁架上。

6、焊接方法先将准备好的元件插入印刷电路板规定好的位置上，在元件与印刷电路板铜箔的连接点上，涂上少许焊剂，待电烙铁加热后用烙铁头的刃口上些适量的焊锡，上的焊锡多少要根据焊点的大小来决定。

焊接时，要将烙铁头的刃口接触焊点与元件引线，根据焊点的形状作一定的移动，使流动的焊锡布满焊点并渗入被焊物的缝隙，接触时间大约在3-5秒左右，然后拿开电烙铁。

拿开电烙铁的时间，方向和速度，决定了焊接的质量与外观的正确的方法是，在将要离开焊点时，快速的将电烙铁往回带一下，后迅速离开焊点，这样焊出的焊点既光亮，圆滑，又不出毛刺。

在焊接时，焊接时间不要太长，免得把元件烫坏，但亦不要太短，造成假焊或虚焊。

使用电烙铁进行手工焊接，掌握起来并不困难，但是又有一定的技术要领。

长期从事电子产品生产的人们是从四个方面提高焊接的质量：材料、工具、方法、操作者。

其中最主要的当然还是人的技能。

没有经过相当时间的焊接实践和用心体验、领会，就不能掌握焊接的技术要领；即使是从事焊接工作较长时间的技术工人，也不能保证每个焊点的质量完全一致。

只有充分了解焊接原理再加上用心实践，才有可能在较短的时间内学会焊接的基本技能。

下面介绍的一些具体方法和注意要点，都是实践经验的总结，是初学者迅速掌握焊接技能的捷径。

初学者应该勤于练习，不断提高操作技艺焊接操作的正确姿势掌握正确的操作姿势，可以保证操作者的身心健康，减轻劳动伤害。

为减少焊剂加热时挥发出的化学物质对人的危害，减少有害气体的吸入量，一般情况下，烙铁到鼻子的距离应该不少于20cm，通常以30cm为宜。

焊锡丝的拿法电烙铁使用以后，一定要稳妥地插放在烙铁架上，并注意导线等其他杂物不要碰到烙铁头，以免烫伤导线，造成漏电等事故。

5.2.3.2 手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。

正确的手工焊接操作过程可以分成五个步骤步骤一：准备施焊左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

步骤二：加热焊件烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。

对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。

步骤三：送入焊丝焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。

注意：不要把焊锡丝送到烙铁头上！步骤四：移开焊丝当焊丝熔化一定量后，立即向左上45度方向移开焊丝步骤五：移开烙铁焊锡浸润焊盘和焊件的施焊部位以后，向右上45度方向移开烙铁，结束焊接。

从第三步开始到第五步结束，时间大约也是1~2s。

焊接温度与加热时间加热时间对焊件和焊点的影响及其外部特征是什么呢？如果加热时间不足，会使焊料不能充分浸润焊件，形成松香夹渣而虚焊。

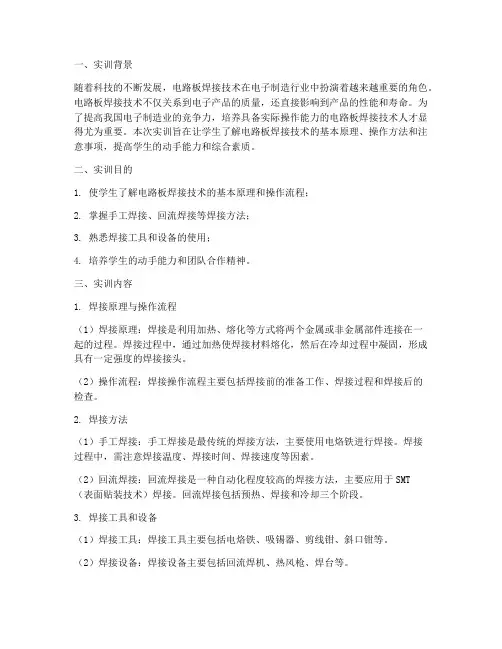

一、实训背景随着科技的不断发展，电路板焊接技术在电子制造行业中扮演着越来越重要的角色。

电路板焊接技术不仅关系到电子产品的质量，还直接影响到产品的性能和寿命。

为了提高我国电子制造业的竞争力，培养具备实际操作能力的电路板焊接技术人才显得尤为重要。

本次实训旨在让学生了解电路板焊接技术的基本原理、操作方法和注意事项，提高学生的动手能力和综合素质。

二、实训目的1. 使学生了解电路板焊接技术的基本原理和操作流程；2. 掌握手工焊接、回流焊接等焊接方法；3. 熟悉焊接工具和设备的使用；4. 培养学生的动手能力和团队合作精神。

三、实训内容1. 焊接原理与操作流程（1）焊接原理：焊接是利用加热、熔化等方式将两个金属或非金属部件连接在一起的过程。

焊接过程中，通过加热使焊接材料熔化，然后在冷却过程中凝固，形成具有一定强度的焊接接头。

（2）操作流程：焊接操作流程主要包括焊接前的准备工作、焊接过程和焊接后的检查。

2. 焊接方法（1）手工焊接：手工焊接是最传统的焊接方法，主要使用电烙铁进行焊接。

焊接过程中，需注意焊接温度、焊接时间、焊接速度等因素。

（2）回流焊接：回流焊接是一种自动化程度较高的焊接方法，主要应用于SMT（表面贴装技术）焊接。

回流焊接包括预热、焊接和冷却三个阶段。

3. 焊接工具和设备（1）焊接工具：焊接工具主要包括电烙铁、吸锡器、剪线钳、斜口钳等。

（2）焊接设备：焊接设备主要包括回流焊机、热风枪、焊台等。

4. 焊接注意事项（1）焊接温度：焊接温度过高或过低都会影响焊接质量。

焊接温度应根据焊接材料和焊接要求进行选择。

（2）焊接时间：焊接时间过长或过短都会影响焊接质量。

焊接时间应根据焊接材料和焊接要求进行选择。

（3）焊接顺序：焊接顺序应根据电路板的设计要求进行安排。

（4）焊接质量检查：焊接完成后，应对焊接质量进行检查，确保焊接接头无虚焊、冷焊、桥接等现象。

四、实训过程1. 焊接前的准备工作（1）熟悉电路板设计图，了解电路板的功能和焊接要求。

线路板,电路板，PCB板，pcb焊接技术近年来电子工业工艺发展历程，可以注意到一个很明显的趋势就是回流焊技术。

原则上传统插装件也可用回流焊工艺,这就是通常所说的通孔回流焊接。

其优点是有可能在同一时间内完成所有的焊点，使生产成本降到最低。

然而温度敏感元件却限制了回流焊接的应用，无论是插装件还是SMD。

继而人们把目光转向选择焊接。

大多数应用中都可以在回流焊接之后采用选择焊接。

这将成为经济而有效地完成剩余插装件的焊接方法,而且与将来的无铅焊接完全兼容.工艺技术原理BGA焊接采用的回流焊的原理。

这里介绍一下锡球在焊接过程中的回流机理。

当锡球至于一个加热的环境中,锡球回流分为三个阶段：电路板焊接预热首先，用于达到所需粘度和丝印性能的溶剂开始蒸发，温度上升必需慢（大约每秒5° C）,以限制沸腾和飞溅，防止形成小锡珠,还有，一些元件对内部应力比较敏感,如果元件外部温度上升太快，会造成断裂。

助焊剂（膏）活跃,化学清洗行动开始，水溶性助焊剂（膏）和免洗型助焊剂（膏）都会发生同样的清洗行动,只不过温度稍微不同。

将金属氧化物和某些污染从即将结合的金属和焊锡颗粒上清除。

好的冶金学上的锡焊点要求“清洁”的表面。

当温度继续上升,焊锡颗粒首先单独熔化，并开始液化和表面吸锡的“灯草”过程。

这样在所有可能的表面上覆盖，并开始形成锡焊点.电路板焊接回流这个阶段最为重要，当单个的焊锡颗粒全部熔化后，结合一起形成液态锡，这时表面张力作用开始形成焊脚表面,如果元件引脚与PCB焊盘的间隙超过4mil(1 mil = 千分之一英寸），则极可能由于表面张力使引脚和焊盘分开，即造成锡点开路。

电路板焊接冷却冷却阶段，如果冷却快，锡点强度会稍微大一点,但不可以太快否则会引起元件内部的温度应力。

电路板焊接温区划分对于BGA的焊接,我们是采用BGA Rework Station(BGA返修工作站）进行焊接的。

不同厂商生产的BGA返修工作站采用的工艺原理略有不同，但大致是相同的。

电路板焊接技术与质量控制随着电子行业的迅猛发展，电路板成为了电子产品中不可或缺的一部分。

而电路板的质量控制与焊接技术的精良程度直接关系着电子产品的稳定性和可靠性。

本文将对电路板焊接技术与质量控制进行详细介绍，并分步骤列出相关内容，以便读者更好地理解。

一、电路板焊接技术1. 选择合适的焊接方式：常见的电路板焊接方式有手工焊接、表面贴装技术（SMT）焊接和波峰焊接。

根据电路板的特点和要求选择适合的焊接方式至关重要。

2. 准备焊接工具和材料：包括焊接铁、焊锡丝、焊接剂、焊接台等。

焊接工具和材料的选择也会影响到焊接的效果和质量。

3. 精确的焊接温度和时间控制：合理的温度和时间控制是保证焊接质量的关键。

过高的温度和过长的时间会导致焊接点熔化，而温度过低和时间不足则无法将焊接点牢固连接。

4. 注意焊接技巧：手工焊接需要注意焊锡的润湿性，避免焊接点短路或者断路。

对于SMT和波峰焊接，需要精确控制焊接机器的运行参数。

二、电路板焊接质量控制步骤1. 定义焊接质量标准：根据电路板的设计和产品要求，制定出合适的焊接标准，包括焊接点的尺寸、外观、连接强度等。

2. 检查焊接材料的质量：焊锡丝、焊接剂等材料的质量直接关系到焊接质量。

必须确保这些材料符合标准，以保证焊接的可靠性。

3. 确保焊接设备的正常运行：焊接设备的稳定性和准确性对焊接质量有着重要的影响。

定期检查设备的连接和运行状态，保证其正常工作。

4. 进行焊接前的准备工作：包括清洁工作台、调试焊接设备、测试焊接点等。

这些都是为了保证焊接过程的顺利进行。

5. 进行焊接质量的检测和评估：通过视觉检查、X射线检测等手段，对焊接点进行质量评估和检测，确保其符合标准。

6. 记录和改进：对焊接质量进行记录和分析，及时发现问题并采取改进措施，提高焊接质量和效率。

三、提高电路板焊接技术与质量控制的建议1. 培训工人技能：提供专业的培训课程，提高焊接工人的焊接技术和操作能力。

2. 引进先进的设备和技术：及时引进先进的焊接设备和技术，以提高焊接效率和质量。
