一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管径表示方法来自英制一英寸（吋）=8英分=2.54cm（厘米）。
4分是英制管道直径长度的叫法，即1/2英寸.等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分=3/4英寸=20mm（公制）4分=1/2英寸=15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN1518mm，DN2025mm，DN2532mm，DN3238mm，DN4045mm，DN5057mm，DN6576mm，DN8089mm，DN100108mm，DN125133mm，DN150159mm,DN200219mm,DN250273mm,DN300325mm,如果需要我会在继续一一列举管径对照DN15——1/2寸（4分管）DN20——3/4寸（6分管）DN25——1寸DN32——寸二DN40——寸半DN50——二寸DN70——76mm（二寸半）DN80——89mm（三寸）DN100——108mm（四寸）DN125——133mmDN150——159mmDN200——219mmDN250——273mmDN300——325mmDN350——377mmDN400——426mmDN450——478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN 来表示的，称为管道的公称直径。
一般来说，《给水排水制图标准》上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN表示；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表示。
如：D159X6,表示公称直径为DN150的钢管；钢精混凝土管以内径d表示（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。
四分管和六分管的直径1英寸=25.4毫米=8英分1/2是四分（4英分）DN153/4是六分（6英分）DN202分管DN84分管DN156分管DN201DN2512DN321.5'DN402DN502.5'DN653'DN804'DN1005'DN1256'DN1508'DN20010'DN25012'DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采取De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）Φ暗示普通圆的直径；也可暗示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，暗示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管尺度采取壁厚尺寸暗示钢管壁厚系列。
对这类钢管规格的暗示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不必了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）；4 塑料管材，管径宜按产品尺度的方法暗示；5 当设计均用公称直径DN暗示管径时，应有公称直径DN与相应产品规格对照表。

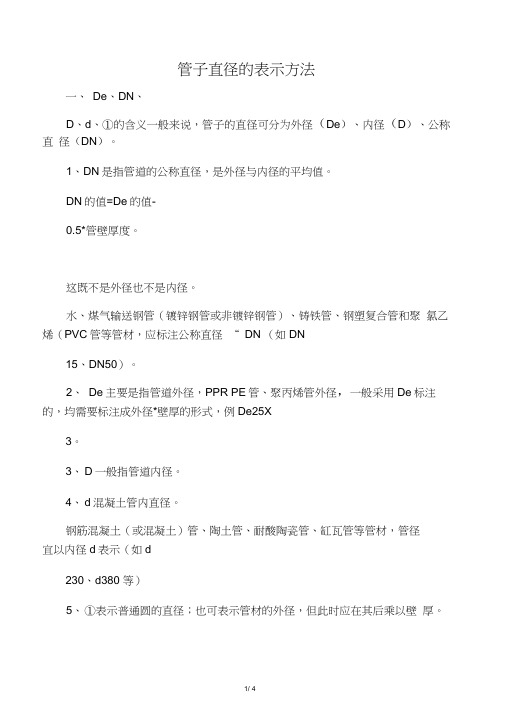

管子直径的表示方法一、De、DN、D、d、①的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC管等管材，应标注公称直径“ DN （如DN15、DN50）。
2、De主要是指管道外径，PPR PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25X3。
3、D一般指管道内径。
4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380 等）5、①表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：①25 x 3表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注外径＞壁厚” ”例如巾108X,4巾可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径＞壁厚。
例如巾60.5 x3.8。
6、DN为Nominal diameter意思是公称直径。
7、De 为external diameter 意思是外径。
8、D gdiametergong（汉语拼音公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN （如DN15、DN50）; 2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径＞壁厚表示（如De108x4、De159x4.5等）；对无缝钢管或有色金属管道，应标注外径＞壁厚”。
例如巾108X,4巾可省略。
3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径 d 表示(如d230、d380等)；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN 表示管径时，应有公称直径DN 与相应产品规格对照表。
管径的表示方法管径是指管道内部的直径，是衡量管道尺寸的重要参数之一。
在不同的领域和行业中，管径的表示方法有所不同。
下面将介绍几种常见的管径表示方法。
一、英寸表示方法英寸（inch）是一种长度单位，常用于英美国家。
在管道领域中，英寸被广泛用于表示管径。
英寸表示方法通常采用分数形式，例如1/2英寸、3/4英寸等。
这种表示方法是比较直观的，可以清晰地表示出管道的大小。
二、毫米表示方法毫米（mm）是国际通用的长度单位之一，在一些领域中，特别是工程和制造业中，常用毫米来表示管径。
毫米表示方法通常采用整数形式，例如20mm、50mm等。
与英寸表示方法相比，毫米表示方法更加精确，能够满足一些特殊需求。
三、公称直径表示方法公称直径（Nominal Diameter，简称DN）是一种常用的管径表示方法，广泛应用于工业管道系统中。
公称直径表示方法是基于标准化的尺寸体系，使用数字来表示管道的大小。
例如DN15、DN25等，其中的数字表示公称直径的数值，单位为毫米。
四、内径和外径表示方法在一些特殊情况下，管径也可以通过内径和外径来表示。
内径是指管道内部的直径，外径是指管道外部的直径。
内径和外径表示方法通常采用毫米为单位，例如Φ20/25mm，其中Φ表示直径的符号，20mm表示管道的内径，25mm表示管道的外径。
五、壁厚表示方法壁厚是指管道壁的厚度，它也是管道尺寸的重要参数之一。
在一些特殊情况下，壁厚也可以被用来表示管径。
壁厚表示方法通常采用毫米为单位，例如20/2mm，其中20mm表示管道的外径，2mm 表示管道的壁厚。
不同的行业和应用领域根据自身的需求选择适合的管径表示方法。
在选择管道时，除了管径之外，还需要考虑其他因素，如材料、压力等。
因此，对于管径的准确表示非常重要，可以避免在选择和使用管道时出现误差或不适用的情况。
管径是衡量管道尺寸的重要参数，不同的行业和应用领域有不同的管径表示方法。
英寸、毫米、公称直径、内径和外径、壁厚等都是常见的表示方法。
管径的各种表示方法1英寸=25.4毫米=8英分1/2是四分(4英分) DN153/4是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
各种常用管道管径的表示方法及对照表Revised as of 23 November 2020各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ x ;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
管材管径大学问!管径的各类表示方法和之间的区别1英寸=25.4毫米=8英分，我们常说的二分管、六到底主掌到底指的是多大的管径?其实，米制管道工程发展初期与英制单位有关，它与英制单位的对应关系如下：4分管：4/8英寸：DN15;6分管：6/8英寸：DN20;1寸管：1英寸：DN25;寸二管：1又1/4英寸：DN32;寸半管：1又1/2英寸：DN40;两寸管：2英寸：DN50;三寸管：3英寸：DN80(很多地方也标为DN75);四寸管：4英寸：DN100;我们系统的发想一下关于管径表示各类的方法和之间的区别：一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是暗指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是形罩。
水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材，应标注公称直径“DN”(如DN15、DN50)。
2、De主要是指对管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均必须标注成外径*壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d混凝土管内直径。
钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示(如d230、d380等)5、Φ则表示普通圆的直径;也可表示管材的密耳，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属泵管路，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
这类对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
6、DN为Nominaldiameter意思是公称直径。
7、De为externaldiameter意思是外径。

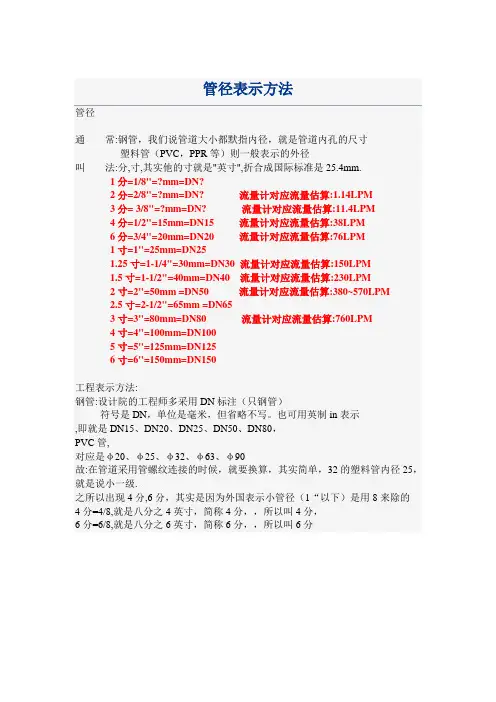

管径表示方法管径通常:钢管，我们说管道大小都默指内径，就是管道内孔的尺寸塑料管（PVC，PPR等）则一般表示的外径叫法:分,寸,其实他的寸就是"英寸",折合成国际标准是25.4mm.1分=1/8"=?mm=DN?2分=2/8"=?mm=DN? 流量计对应流量估算:1.14LPM3分= 3/8"=?mm=DN? 流量计对应流量估算:11.4LPM4分=1/2"=15mm=DN15 流量计对应流量估算:38LPM6分=3/4"=20mm=DN20 流量计对应流量估算:76LPM1寸=1"=25mm=DN251.25寸=1-1/4"=30mm=DN30 流量计对应流量估算:150LPM1.5寸=1-1/2"=40mm=DN40 流量计对应流量估算:230LPM2寸=2"=50mm =DN50 流量计对应流量估算:380~570LPM2.5寸=2-1/2"=65mm =DN653寸=3"=80mm=DN80 流量计对应流量估算:760LPM4寸=4"=100mm=DN1005寸=5"=125mm=DN1256寸=6"=150mm=DN150工程表示方法:钢管:设计院的工程师多采用DN标注（只钢管）符号是DN，单位是毫米，但省略不写。
也可用英制in表示,即就是DN15、DN20、DN25、DN50、DN80，PVC管,对应是φ20、φ25、φ32、φ63、φ90故:在管道采用管螺纹连接的时候，就要换算，其实简单，32的塑料管内径25，就是说小一级.之所以出现4分,6分，其实是因为外国表示小管径（1“以下）是用8来除的4分=4/8,就是八分之4英寸，简称4分，，所以叫4分，6分=6/8,就是八分之6英寸，简称6分，，所以叫6分。

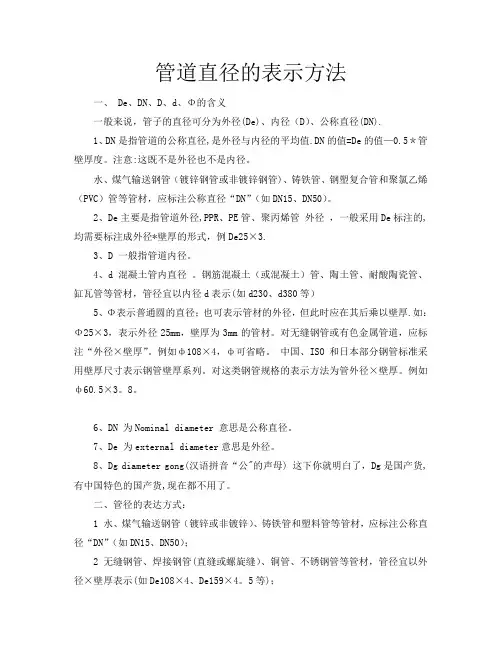

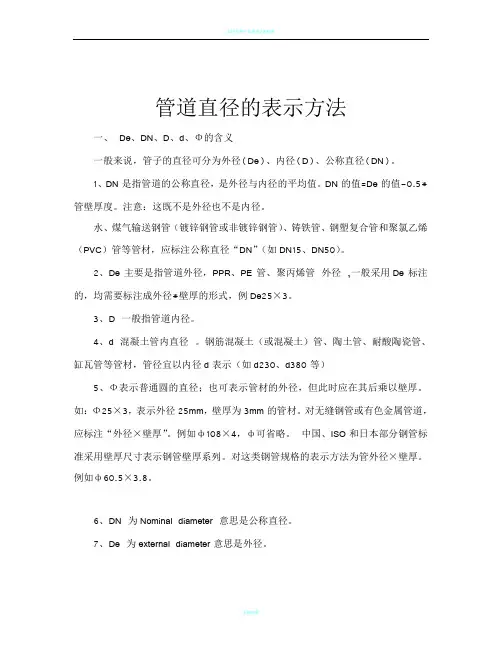

管道直径的表示方法一、 De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径（D）、公称直径(DN).1、DN是指管道的公称直径,是外径与内径的平均值.DN的值=De的值—0.5＊管壁厚度。
注意:这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径,PPR、PE管、聚丙烯管外径，一般采用De标注的,均需要标注成外径*壁厚的形式，例De25×3.3、D 一般指管道内径。
4、d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示(如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚.如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3。
8。
6、DN 为Nominal diameter 意思是公称直径。
7、De 为external diameter意思是外径。
8、Dg diameter gong(汉语拼音“公"的声母) 这下你就明白了，Dg是国产货,有中国特色的国产货,现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管(直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示(如De108×4、De159×4。
5等)；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
