剖分式滑动轴承安装摘要：对矿山大型设备剖分式滑动轴承安装、安装间隙的调整厦润滑原理作了详细的介绍，对矿山设备的安装使用具有一定的借鉴作用。
关键词：矿山设备滑动轴承安装使用剖分式滑动轴承又称对开式滑动轴承，由轴承器、轴承座、对开轴瓦、垫片、螺栓等组成，新桥硫铁矿选矿厂有5台2700×3600型球磨机、2台2100×3600型棒磨机、5台400kW同步电机均使用剖分式滑动轴承。
了解该形式轴承结构、润滑原理及安装工艺，对矿山这些大型设备的维护、保养是一项重要的工作。
1 润滑原理这种轴承润滑形成大致有3个过程，轴静止时由于自身重量而处于最低位置，润滑油被轴颈挤出，轴承与轴颈侧面之间形成楔型油隙，当轴颈旋转时，由于油的粘性在金属表面附着力，油层随轴一起旋转，油层经过楔形油隙时，由于分子受到挤压和本身动能，对轴产生压力将轴向上抬起，当达到一定速度时，油对轴压力增大，轴与轴承表面完全被油膜隔开，从而形成了液体动压润滑。
形成液体动压润滑的条件是：① 轴颈与轴承配合后应有一定间隙，一般等于颈直径的1／1000~3／1000；② 轴颈必须有一定的线速度，以建立足够的油楔压力；③ 两工作面间必须连续充满一定粘度润滑油。
2 剖分式滑动轴承安装(1)轴承座安装。
对开轴瓦、轴承座、轴承盖安装时应使轴瓦背与轴承座孔接触良好，如不符台要求应以轴承座孔为基准刮厚壁轴瓦，轴瓦剖分面应比轴承座剖分面高出△h，一般△ h= 0．O5～ 0．Im m 。
(2)轴承表面与轴承座之间接触面积，上瓦不得小于40 ，下瓦不得小于50 ，并且要求接触面积均匀，不允许下瓦底部与两侧出现间隙，一旦下瓦两侧有间隙，使轴瓦承受到压强增大，就导致很快磨损。
轴瓦和轴承座之间的接触斑点应为1～2点／cm ，过少会导致轴瓦加剧磨损变形破裂。
(3)轴承与轴颈安装。
安装轴承时，必须注意轴瓦与轴颈间接触角和接触点。
轴瓦与轴颈之间的接触面所对应圆心角称为接触角，此角过大影响润滑油膜的形成，破坏润滑效果，使轴瓦很快磨损；过小会增加轴瓦压强，也会使轴瓦加剧磨损。
如何对轴瓦进行刮研滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面，它是在滑动摩擦下工作的轴承，工作平稳、可靠，无噪声，但起动时摩擦阻力较大(因轴瓦要承载转子自身重量，起动时转速低)。

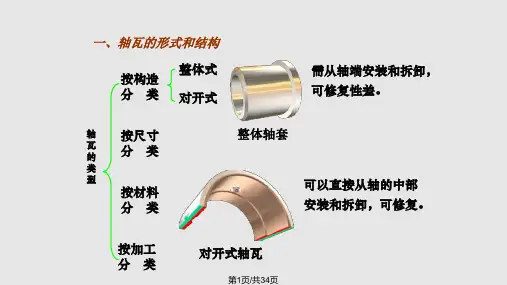

轴被轴承支撑的部位称为轴颈，与轴颈相配合起支撑轴颈作用的零件称为轴瓦，轴瓦由瓦体和轴承衬(表面合金)组成，滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用，轴与轴瓦被润滑油分开而不发生直接接触，从而大大减小摩擦损失和轴瓦表面合金磨损，油膜还具有较强的吸振能力。
如果存在润滑不良，则轴瓦与轴之间会直接摩擦，摩擦会产生很高的温度，虽然轴瓦是由特殊的有一定耐高温合金材料制成，但发生直接摩擦产生的高温仍然会将轴瓦烧坏，轴瓦还可能由于负荷过大、高温过高、润滑油存在杂物或黏度异常等因素造成轴瓦瓦衬变形直至烧瓦。
轴瓦刮研就是将精车后的弧面与所装配的轴进行刮合，通常是内孔面，轴瓦的瓦衬一般都要进行刮研，随着现代加工技术的不断改进，成品瓦侧隙可以达到要求，下瓦接触角、面就要根据现场轴颈经旋转后的情况来进行刮研，因滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用。
轴瓦刮研的目的是为了瓦衬形成圆的几何形状，使轴瓦与轴颈间存在楔形缝隙，以保证轴颈旋转时，摩擦面间能形成楔形油膜，使轴颈上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降底其磨损与动力的消耗，从而可以通过向轴瓦供油，带走轴瓦工作时产生的热量，以冷却轴承，并且在轴瓦与轴颈间隙形成稳定的有足够承载能力的油膜，以保证液态润滑。
轴瓦的光洁度及平整越好越有利于油膜形成(也包括侧隙油带的形成)，下瓦接触角内一般是建立油膜产生油压的区域(也就是说下瓦接触角内是油膜压力区)，现有的轴瓦刮研方法所加工出的轴瓦表面的光滑、平整度较低，在滑动轴承工作时难以形成稳定的油膜，从而轴与轴瓦之间的磨擦阻力大，运转时产生的热量大，磨损加剧，使用寿命短，维护频繁、成本高。
轴瓦的刮研是按轴瓦与轴承的配合来对轴瓦表面进行刮研加工，使其在接触角范围内贴合严密和有适当的间隙，从而达到设备中能形成良好的油膜。

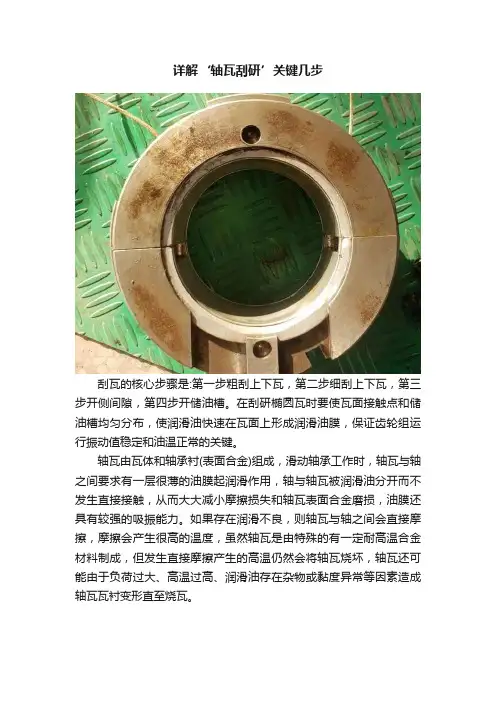

详解‘轴瓦刮研’关键几步刮瓦的核心步骤是:第一步粗刮上下瓦，第二步细刮上下瓦，第三步开侧间隙，第四步开储油槽。
在刮研椭圆瓦时要使瓦面接触点和储油槽均匀分布，使润滑油快速在瓦面上形成润滑油膜，保证齿轮组运行振动值稳定和油温正常的关键。
轴瓦由瓦体和轴承衬(表面合金)组成，滑动轴承工作时，轴瓦与轴之间要求有一层很薄的油膜起润滑作用，轴与轴瓦被润滑油分开而不发生直接接触，从而大大减小摩擦损失和轴瓦表面合金磨损，油膜还具有较强的吸振能力。
如果存在润滑不良，则轴瓦与轴之间会直接摩擦，摩擦会产生很高的温度，虽然轴瓦是由特殊的有一定耐高温合金材料制成，但发生直接摩擦产生的高温仍然会将轴瓦烧坏，轴瓦还可能由于负荷过大、高温过高、润滑油存在杂物或黏度异常等因素造成轴瓦瓦衬变形直至烧瓦。
轴瓦刮研的目的是为了瓦衬形成圆的几何形状，使轴瓦与轴颈间存在楔形缝隙，以保证轴颈旋转时，摩擦面间能形成楔形油膜，使轴颈上升离开瓦衬，在油膜的浮力作用下运转，以减轻与瓦衬的摩擦，降底其磨损与动力的消耗，从而可以通过向轴瓦供油，带走轴瓦工作时产生的热量，以冷却轴承，并且在轴瓦与轴颈间隙形成稳定的有足够承载能力的油膜，以保证液态润滑。
轴瓦的刮研是按轴瓦与轴承的配合来对轴瓦表面进行刮研加工，使其在接触角范围内贴合严密和有适当的间隙，从而达到设备中能形成良好的油膜。
1.开油槽：先用薄平錾进行初开，然后用细砂布和刮刀作用加工；2.刮接触角：用红丹粉调透平油做显示剂，涂在轴颈上，用轴瓦来回研磨10~15次。
检查轴瓦，乌金面上的红点用刮刀刮去，如此反复。
红点出现得越多又细，证明乌金接触角与轴颈就接触得好，乌金接触点应在全面积（接触角范围700~900）80%，分布均匀，每平方厘米应有1~2点以上算合格；轴瓦刮削接触角的后阶段最好置于瓦座内，盘动转子来检查轴瓦的接触点，再进行刮研，这样更符合实际。
3.刮削轴瓦的两侧间隙：用塞尺检查；4.刮削轴瓦的推力间隙：可与刮接触角同时进行。
剖分式滑动轴承安装摘要：对矿山大型设备剖分式滑动轴承安装、安装间隙的调整厦润滑原理作了详细的介绍，对矿山设备的安装使用具有一定的借鉴作用。
关键词：矿山设备滑动轴承安装使用剖分式滑动轴承又称对开式滑动轴承，由轴承器、轴承座、对开轴瓦、垫片、螺栓等组成，新桥硫铁矿选矿厂有5台2700×3600型球磨机、2台2100×3600型棒磨机、5台400kW同步电机均使用剖分式滑动轴承。
了解该形式轴承结构、润滑原理及安装工艺，对矿山这些大型设备的维护、保养是一项重要的工作。
1 润滑原理这种轴承润滑形成大致有3个过程，轴静止时由于自身重量而处于最低位置，润滑油被轴颈挤出，轴承与轴颈侧面之间形成楔型油隙，当轴颈旋转时，由于油的粘性在金属表面附着力，油层随轴一起旋转，油层经过楔形油隙时，由于分子受到挤压和本身动能，对轴产生压力将轴向上抬起，当达到一定速度时，油对轴压力增大，轴与轴承表面完全被油膜隔开，从而形成了液体动压润滑。
形成液体动压润滑的条件是：① 轴颈与轴承配合后应有一定间隙，一般等于颈直径的1／1000~3／1000；② 轴颈必须有一定的线速度，以建立足够的油楔压力；③ 两工作面间必须连续充满一定粘度润滑油。
2 剖分式滑动轴承安装(1)轴承座安装。
对开轴瓦、轴承座、轴承盖安装时应使轴瓦背与轴承座孔接触良好，如不符台要求应以轴承座孔为基准刮厚壁轴瓦，轴瓦剖分面应比轴承座剖分面高出△h，一般△ h= 0．O5～ 0．Im m 。
(2)轴承表面与轴承座之间接触面积，上瓦不得小于40 ，下瓦不得小于50 ，并且要求接触面积均匀，不允许下瓦底部与两侧出现间隙，一旦下瓦两侧有间隙，使轴瓦承受到压强增大，就导致很快磨损。
轴瓦和轴承座之间的接触斑点应为1～2点／cm ，过少会导致轴瓦加剧磨损变形破裂。
(3)轴承与轴颈安装。
安装轴承时，必须注意轴瓦与轴颈间接触角和接触点。
轴瓦与轴颈之间的接触面所对应圆心角称为接触角，此角过大影响润滑油膜的形成，破坏润滑效果，使轴瓦很快磨损；过小会增加轴瓦压强，也会使轴瓦加剧磨损。
附录A轴瓦的刮研工艺A.1 轴瓦刮研前准备a)准备好必要的工具量具和材料，如平面、三角刮刀、千分尺、游标卡尺、平板或平尺、研磨轴、机油、红丹粉、白布、毛刷、油石、砂布、直径1.5—2mm保险丝。
b)用适量红丹粉和机油调制显示剂，存放于专用器械中。
c)备好夹持或支持轴瓦的工具，使轴瓦在刮削中保持平稳，不晃动、不滑动，并注意工作放置位置，高低适中，以便于刮削。
d)光线强弱适中，必要时装好照明设施。
e)新轴瓦应测量机械加工尺寸公差，检查刮削余量是否合适，刮削余量为0.20—0.30mm。
f)旧轴瓦应用显示剂在轴上研磨，检查接触点的分布情况，并用压铅丝测量轴瓦间隙以确定刮削方式。
g)校验刮削瓦口平面，提高瓦口面的严度与加工精度，以便提高压铅丝测量轴瓦间隙准确度，新轴瓦可先用标准平板或平尺校正刮削瓦口平面，然后上、下轴瓦对研刮削。
A.2 刮研的方法及步骤h)检查轴瓦与轴颈配合情况，将轴瓦内表面和轴颈擦干净，在轴颈上涂薄薄一层显示剂，然后把轴瓦和放在轴颈外，用手压住轴瓦，同时周向对轴颈做往复滑动数次后，取下轴瓦，查看瓦面，此时瓦表面有红点、黑点、有的地方呈亮光，无显示剂地方表明轴瓦与轴颈没接触间隙较大，红点表明二得虽无接触，但间隙较小，黑点表明它比红点高，轴瓦与轴略有接触，亮点处表明接触最重，即最高点。
i)根据研磨情况刮削轴瓦，刮削是针对瓦面上的亮点、黑点及红点，无显示剂处无须刮研，对亮点下刀要重而不僵，刮下的乌金厚且呈片状，对黑点下刀要轻，刮下的乌金片薄且细长，对红点则轻轻刮挑，挑下的乌金薄且小，刮刀的刀痕下一遍要与上一遍呈交叉状态，形成网状，使轴瓦运行时润滑油流动不倾向一方，这就完成了轴瓦的第一次刮削。
j)重复上术（1）、（2）过程，直到轴瓦的瓦面符合要求为止。
A.3 轴瓦的刮研质量标准k)在轴瓦与轴颈的接触角以60—90°为宜，且接触角边缘沿其接触点应有过渡痕迹。
l)两侧间隙均匀呈楔形。
m)在允许接触范围内，接触点大小一致，沿轴线均匀分布，达2—3点。
培训体系轴瓦刮研培训讲义（培训体系）轴瓦刮研培训讲义壹、滑动轴承简介滑动轴承的材质轴承合金（通称巴氏合金或白合金）常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。
轴承合金是锡、铅、锑、铜的合金，它以锡或铅作基本，其内含有锑锡（Sb－Sn）或铜锡（Cu －Sn）的硬晶粒。
硬晶粒起抗磨作用，软基体则增加材料的塑性。
轴承合金的弹性磨量和弹性极限均很低，于所有轴承材料中，它的嵌入性及摩擦顺应性最好，很容易和轴颈磨合，也不易和轴颈发生咬粘。
但轴承合金的强度很低，不能单独制作轴瓦，只能贴附于青铜、钢或铸铁轴瓦上作轴承衬。
轴承合金适用于重载、中高速场合，价格较贵。
滚动轴承和滑动轴承的区别滚动轴承和滑动轴承的区别首先表象于结构上，滚动轴承是靠滚动体的转动来支撑转动轴的，因而接触部位是壹个点，滚动体越多，接触点就越多；滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是壹个面。
其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。
滑动轴承，于滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
于液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，仍能够大大减小摩擦损失和表面磨损，油膜仍具有壹定的吸振能力。
但起动摩擦阻力较大。
轴被轴承支承的部分称为轴颈，和轴颈相配的零件称为轴瓦。
为了改善轴瓦表面的摩擦性质而于其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
滑动轴承工作时，轴瓦和转轴之间要求有壹层很薄的油膜起润滑作用。
如果由于润滑不良，轴瓦和转轴之间就存于直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将轴瓦烧坏。
轴瓦仍可能由于负荷过大、温度过高、润滑油存于杂质或黏度异常等因素造成烧瓦。
低速、重载向心滑动轴承轴瓦面的刮研滑动轴承分液体摩擦滑动轴承和非液体摩擦滑动轴承。
过去往往认为象水泥生产机械中的回转窑和球磨机等这些低速、重载设备的向心滑动轴承难于形成完全的液体润滑，而是处于混合润滑状态中，属于非液体摩擦轴承。
根据摩擦学的理论，混合摩擦和液体摩擦可用膜厚比λ值的大小来大致区分：λ=h min /R a Σ式中：h mi n —两粗糙面间的最小油膜厚度；R a Σ—两表面的综合粗糙度，R a Σ=2a22a1R R +，μm ；R a 1、R a 2—分别为两表面的轮廓算术平均偏差，μm 。
当λ<0.4时为边界摩擦，载荷完全由微凸体承担；当0.4≤λ≤3.0时为混合摩擦，载荷由微凸体与油膜共同承担，油膜承担载荷的比例随λ值的增大而增大，在λ=1时，油膜所承担的载荷可达到70%；当λ>3～5后则为液体摩擦。
低速、重载滑动轴承轴颈表面粗糙度R a 1一般为0.8μm ；轴瓦经过较认真的刮削后，其表面粗糙度可认为达到∇5以上，R a 2=3.2μm ，适当跑合后光洁度还要更高些。
虽然刮削后的轴瓦表面不平度和表面形状误差还较大，但由于轴瓦材料是白合金或青铜，对轴颈有着良好的适应性，可以不考虑它们的影响。
于是，综合粗糙度R a Σ=222.38.0+=3.3(μm)如果最小油膜厚度能达到0.01～0.02mm ，膜厚比λ就会大于3～5，形成液体润滑。
不论是要建立液体润滑还是混合润滑都要使轴承滑动表面间形成动压油膜。
为形成流体动压润滑，应当把轴承合金瓦或铜瓦面刮研成一略大于轴颈的圆柱体，使两表面间自然形成一弯曲的楔形空间，这是我们研刮向心滑动轴承轴瓦的主要目的和任务。
(1) 轴瓦面形状研刮低速、重载轴承的轴瓦通常是180°或120°瓦。
把已研刮好球面瓦背的轴瓦倒扣在轴颈上进行对研。
对研时，沿着圆周方向来回运动轴瓦，幅度要大；刮削时，着重刮削在宽度上不对称的接触斑点。
轴瓦刮研基本知识(03.02.22)轴瓦刮研基本知识一、轴瓦刮研准备工作：1、轴瓦刮研时，开下瓦口油槽的工作量最大，一般可采用简易的开瓦口设备。
也可采用手工方法用扁铲剔削。
还可采用手提式电动砂轮进行开瓦口。
但用砂轮磨过的铜瓦（钨金瓦不可采用此种方法）有用冷硬现象，给刮研工作带来一定的团难，并且采用砂轮开瓦口时一定要注意磨粒不能陷入铜墙铁壁瓦内，免将铜瓦烧坏。
2、较重瓦在轴上研时，应准备装吊工具，一是用简易龙门吊架、葫芦；二是用5t汽车吊及葫芦（防止吊车超、落太快、伤瓦）。
二、轴瓦的刮研：1、清洗、检查（瓦是否贴合，轴是否有碰伤、擦伤）。
锈斑可用0#砂纸沾油擦磨去掉。
操作方法：接触角弧长，半园瓦一般按下式计算：180°/接触角度=πR/x（式中x为接触弧长）从瓦中心点左右各分1x/2划线，根据瓦口线用扁铲及砂轮开瓦口油槽，再用半园锉锉平，用刮刀精刮，深度一般为10mm左右。
根据研磨的接触点进行判断，一般有下列几种情况：(a)瓦口夹邦：对亮点应特别用力将其挑掉，对黑点或发红色的接触点也要刮掉，然后进行研磨。
按此反复进行，直至使之全部接触。
(b)底面接触：根据接触面弧长与接触角弧长的距离H判断用力大小，距离大的用力刮，距离小的要轻刮，带亮点的地方，要用力刮掉亮口，瓦口处千万不能再刮。
(c)斜对角的接触：要用力刮两对角处，使之逐渐与底面接触，达到接触面弧长线。
(d)瓦的接触面不在瓦的中心线附近时：不要轻易动手刮研，应仔细找出原因，分析处理方法。
一般来说，都是在其对面有1-2个较高的吃力点所造成成的现象，这样必须先除掉这1-2个较高的吃力点，再研磨，看其情况，判断准确后再动手刮研。
瓦口间隙刮研，要按照设计要求瓦口间隙大小进行（设行无要求的可根据规范），一般有两种情况：一是全面接角的瓦口间隙刮研量大，可先用半园锉瓦的上瓦口，然后陆续向下沿伸，锉后用塞尺测量间隙，根据间隙的大小，判断用锉刀还是用刮刀刮研；二是底面接触的在瓦面底部接触角研完后，测量瓦口间隙，再进行刮研。
一、滑动轴承简介(一)滑动轴承的材质轴承合金（通称巴氏合金或白合金）常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。
轴承合金是锡、铅、锑、铜的合金，它以锡或铅作基本，其内含有锑锡（Sb－Sn）或铜锡（Cu－Sn）的硬晶粒。
硬晶粒起抗磨作用，软基体则增加材料的塑性。
轴承合金的弹性磨量和弹性极限都很低，在所有轴承材料中，它的嵌入性及摩擦顺应性最好，很容易和轴颈磨合，也不易与轴颈发生咬粘。
但轴承合金的强度很低，不能单独制作轴瓦，只能贴附在青铜、钢或铸铁轴瓦上作轴承衬。
轴承合金适用于重载、中高速场合，价格较贵。
(二)滚动轴承与滑动轴承的区别滚动轴承和滑动轴承的区别首先表象在结构上，滚动轴承是靠滚动体的转动来支撑转动轴的，因而接触部位是一个点，滚动体越多，接触点就越多；滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面。
其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。
滑动轴承，在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。
但起动摩擦阻力较大。
轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。
为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。
如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将轴瓦烧坏。
轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。
烧瓦后滑动轴承就损坏了。
所谓刮轴瓦，就是将精车后的瓦片与所装配的轴研合（轴要涂上色粉），用三角刮刀刮去瓦片上所附上的粉色，随研随刮，直到瓦片上附色面积超过全瓦面的85% ，完成刮瓦。
瓦片上存在的刀痕是瓦片储存润滑油的微型储槽。
三、剖分式滑动轴承的装配（轴瓦装配）剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械，大型发电机，球磨机，活塞式压缩机及大型风机等。
其材料主要为巴氏合金，少数情况下采用铜基轴承合金（如回转窑等）。
在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能。
因此，刮削的质量对设备的运转至关重要。
削刮质量不好，设备在试车时就会很容易地在极短的时间内是轴瓦由局部粘损而达到大部分粘损，直至轴被粘着咬死，轴瓦损坏不能使用。
所以在刮削轴瓦时都由技术经验丰富的钳工操作。
下面详细介滑动轴承（轴瓦）的装配要求及削刮轴瓦的方法。
1、轴瓦与瓦座和瓦盖的接触要求（1）受力轴瓦。
受力轴瓦的瓦背与瓦座的接触面积应大于70％，且应分布均匀。
（2）不受力轴瓦与瓦盖的接触面积应大于60％，且应分布均匀。
（3）如达不到上述要求，应以瓦座与瓦盖为基准，用着色法，涂以红丹粉检查接触情况，用细锉或油石对瓦背进行修研，直到达到要求为止。
接触斑点达到每25mm2 3～4点即可。
（4）轴瓦与瓦座、瓦盖装配时，固定滑动轴承的固定销（或螺钉）端头应埋入轴承体内2～3mm，两半瓦合缝处垫片应与瓦口面的形状相同，其宽度应小于轴承内侧1mm，垫片应平整无棱刺，瓦口两端垫片厚度应一致。
瓦座、瓦盖的连接螺栓应紧固而受力均匀。
所有件应清洗干净。
2、轴瓦刮削面使用性能要求的几大要素（1）油线与瓦口油槽带a、半开式滑动轴承，都是采用强力润滑，油槽一般都开在不受力的上瓦上（上瓦受力较小）。
截面为半圆弧形，沿上瓦内周180°分布，由机械加工而成。
油槽中间位置与上瓦中心位置的油孔相通，两端连接瓦口油槽带，由于上瓦有间隙量存在，润滑油很容易进入上瓦面与轴上，其主要作用是能将润滑油畅通地注入轴瓦内侧（径向）的瓦口油槽带。
b、油槽带分布在上、下轴瓦结合部位处（两侧）。
油槽带成圆弧楔形，瓦口结合面处向外侧深度一般在1～3mm。
视轴瓦的大小，油槽带宽度一般为8～40mm。
油槽带单边距轴瓦端面的尺寸一般为8～25mm。
上述要求通常在图纸上明确标出。
油槽带的长度为轴瓦轴向长度的85％左右，是一个能存较大量的润滑油的带状油槽，便于轴瓦与轴的润滑与冷却，油槽带通常由机械加工而成，也有钳工手工加工的。
（2）润滑油楔。
润滑油楔位于接触范围角ａ值之内油槽带与轴瓦的连接处，由手工刮削而成（俗称刮瓦口）。
其主要作用有两个，一是存油冷却轴瓦与轴，二是利用其圆弧楔角，在轴旋转的带动下，将润滑油，由轴向宽度的面，连接不断地带向承载部分，使轴瓦与轴有充分良好的润滑。
润滑油楔部分是由两段不规则的圆弧组成的一个圆弧楔角，它将油槽带和轴瓦工作接触面光滑地连接起来。
与油槽带连接部分要刮得多一些，并将油槽带连接处加工棱角刮掉，在润滑楔角中部至接触面过渡处，刮成圆弧楔角形。
油槽带与润滑楔角连接处尺寸，视轴瓦的大小，一般在0.10～0.40mm之间。
刮削润滑楔角，要在轴瓦精刮基本结束时进行，不易提前刮削。
（3）轴瓦的顶间隙与侧间隙a、轴瓦的顶间隙，在图纸无规定时，根据经验可取轴直径的1‰～2‰，应按转速。
载荷和润滑油粘度在这个范围内选择。
对高质量、高精度加工的轴颈，其值可降到0.5‰。
b、侧间隙在图纸上无规定时，每面为顶间隙的1/2。
侧间隙需根据需要刮削出来。
但在刮削轴瓦时不可留侧间隙，因刮轴瓦时，需确定轴在180°范围内的正确位置，此时需有侧间隙的部位应暂时作为轴的定位用，要在轴瓦基本刮削完毕时，将侧间隙轻轻刮出。
侧隙部位由瓦口的结合面处延伸到规定的工作接触角度区，轴向与油槽带、润滑楔角相接，此部位是不应与轴有接触的，刮削时应注意这点。
留侧隙的目的，是为了散失热量，润滑油由此流出一部分并将热量带走。
侧隙不可开得过大，这样会使润滑油大量地从侧隙流走而减少轴与轴瓦所需用的润滑油量，这点应特别注意。
3、剖分式轴瓦的刮削过程（1）粗刮轴瓦。
首先将新的上、下瓦合在一起，用内径千分尺测量内径与轴颈进行比较，确定粗刮量。
a上、下瓦的机械加工刀痕轻刮一遍，要求瓦面应全部刮到，刮削均匀，将加工痕迹刮掉。
b轴上涂色，与上瓦、下瓦研点粗刮几遍，然后将上、下瓦分别镶入瓦座与瓦盖上，瓦上涂色，用轴研点粗刮，待接触面积与研点分布均匀后，可转入细刮。
粗刮时应注意，不可将瓦口部分刮大了，要求180°范围全面接触。
(2)细刮轴瓦。
细刮轴瓦时，上、下瓦应加垫（瓦口结合面）装配后刮削两端轴瓦，在瓦上涂色，用轴研点。
开始压紧装配时，压紧力应均匀，轴不要压得过紧，能转动即可，随刮随撤垫，随压紧。
此时也应注意不要将瓦口刮亏了，经多次削刮后，瓦接触面斑点分布均匀、较密即可。
（3）精刮轴瓦。
精刮的目的是要将接触斑点及接触面积刮削达到图纸规定的要求，研点方法与粗刮相同，点子由大到小，由深到浅，由疏到密，大的点子在削刮过程中，可用刮刀破开变成密集的小点子，经过多次削刮，逐渐刮至要求为止。
在精刮将要结束时，将润滑油楔（开瓦口）、侧间隙刮削出来，使其达到轴瓦的使用性能，这一点非常重要。
削刮轴瓦，在粗刮与细刮时要同时考虑与轴相关的尺寸情况，如中心距偏差、齿轮齿面的接触状况等，以便使轴的位置准确。
由机械加工造成的微小积累误差，可通过刮削得到进一步的消除。
较大误差，刮削是无法解决的。
四、滑动轴承刮研的技术要求1、基本要求既要使轴颈与滑动轴承均匀细密接触，又要有一定的配合间隙。
2、接触角是指轴颈与滑动轴承的接触面所对的圆心角。
接触角不可太大也不可太小。
接触角太小会使滑动轴承压强增加，严重时会使滑动轴承产生较大的变形，加速磨损，缩短使用寿命；接触角太大，会影响油膜的形成，得不到良好的液体润滑。
试验研究表明，滑动轴承接触角的极限是120°。
当滑动轴承磨损到这一接触角时，液体润滑就要破坏。
因此在不影响滑动轴承受压条件的前提下，接触角愈小愈好。
从摩擦力矩的理论分析，当接触角为60°时，摩擦力矩最小，因此建议，对转速高于500r/min的滑动轴承，接触角采用60°，转速低于500r/min的滑动轴承，接触角可以采用90°，也可以采用60°。
3、接触点轴颈与滑动轴承表面的实际接触情况，可用单位面积上的实际接触点数来表示。
接触点愈多、愈细、愈均匀，表示滑动轴承刮研的愈好，反之，则表示滑动轴承刮研的不好。
一般说来接触点愈细密愈多，刮研难度也愈大。
生产中应根据滑动轴承的性能和工作条件来确定接触点。
五、 如何进行轴承与轴配合的检测轴承与轴的配合间隙必须合适，径向间隙的检测可采用下列方法。
1、塞尺检测法对于直径较大的轴承，间隙较大，宜用较窄的塞尺直接检测。
对于直径较小的轴承，间隙较小，不便用塞尺测量，但轴承的侧隙，必须用厚度适当的塞尺测量。
2、压铅检测法用压铅法检测轴承间隙较用塞尺检测准确，但较费事。
检测所用的铅丝应当柔软，直径不宜太大或太小，最理想的直径为间隙的1.5~2倍，实际工作中通常用软铅丝进行检测。
检测时，先把轴承盖打开，选用适当直径的铅丝，将其截成15~40毫米长的小段，放在轴颈上及上下轴承分界面处，盖上轴承盖，按规定扭矩拧紧固定螺栓，然后再拧松螺栓。
取下轴承盖，用千分尺检测压扁的铅丝厚度，求出轴承顶间隙的平均值。
若顶隙太小，可在上、下瓦结合面上加垫。
若太大，则减垫、刮研或重新浇瓦。
轴瓦紧力的调整：为了防止轴瓦在工作过程中可能发生的转动和轴向移动，除了配合过盈和止动零件外，轴瓦还必须用轴承盖来压紧，测量方法与测顶隙方法一样，测出软铅丝厚度外，可用计算出轴瓦紧力(用轴瓦压缩后的弹性变形量来表示)一般轴瓦压紧力在0.02~0.04毫米。
如果压紧力不符合标准，则可用增减轴承与轴承座接合面处的垫片厚度的方法来调整，瓦背不许加垫。
滑动轴承除了要保证径向间隙以外，还应该保证轴向间隙。
检测轴向间隙时，将轴移至一个极端位置，然后用塞尺或百分表测量轴从一个极端位置至另一个极端位置的窜动量即轴向间隙。
当滑动轴承的间隙不符合规定时，应进行调整。
对开式轴承经常采用垫片调整径向间隙(顶间隙)。
