数字电路中几个名词解释

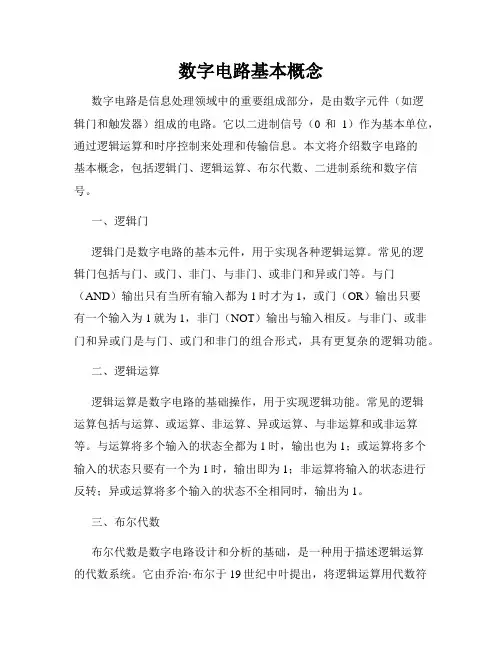

数字电路基本概念数字电路是信息处理领域中的重要组成部分，是由数字元件（如逻辑门和触发器）组成的电路。

它以二进制信号（0和1）作为基本单位，通过逻辑运算和时序控制来处理和传输信息。

本文将介绍数字电路的基本概念，包括逻辑门、逻辑运算、布尔代数、二进制系统和数字信号。

一、逻辑门逻辑门是数字电路的基本元件，用于实现各种逻辑运算。

常见的逻辑门包括与门、或门、非门、与非门、或非门和异或门等。

与门（AND）输出只有当所有输入都为1时才为1，或门（OR）输出只要有一个输入为1就为1，非门（NOT）输出与输入相反。

与非门、或非门和异或门是与门、或门和非门的组合形式，具有更复杂的逻辑功能。

二、逻辑运算逻辑运算是数字电路的基础操作，用于实现逻辑功能。

常见的逻辑运算包括与运算、或运算、非运算、异或运算、与非运算和或非运算等。

与运算将多个输入的状态全都为1时，输出也为1；或运算将多个输入的状态只要有一个为1时，输出即为1；非运算将输入的状态进行反转；异或运算将多个输入的状态不全相同时，输出为1。

三、布尔代数布尔代数是数字电路设计和分析的基础，是一种用于描述逻辑运算的代数系统。

它由乔治·布尔于19世纪中叶提出，将逻辑运算用代数符号和公式表示。

布尔代数包括布尔常数、布尔变量、逻辑运算符和逻辑表达式等。

通过布尔代数可以推导出逻辑电路的输出与输入之间的关系，从而实现数字电路的设计和优化。

四、二进制系统二进制系统是数字电路中常用的数值表示方式，其基础是以2为底的数制系统。

二进制数由0和1组成，每一位代表一个2的幂次方。

二进制数可以表示逻辑状态，如0表示低电平、1表示高电平。

在数字电路中，二进制数用于表示数字信息，如计数器、存储器和寄存器等。

五、数字信号数字信号是数字电路中的信息载体，用于表示和传输数字信息。

它由离散的时间和离散的幅度组成，通过不同的电平表示不同的逻辑状态。

数字信号可以是脉冲信号、方波信号、正弦波信号等。

在数字电路中，数字信号的传输和处理需要考虑信号的稳定性、延迟和噪声等因素。

数字电路名词解释(一)数字电路简介1. 什么是数字电路？数字电路是一种电子电路，用于处理数字信号。

数字信号是离散的、非连续的信号，具有两个稳定状态：高电平（表示1）和低电平（表示0）。

数字电路通过逻辑门和触发器等组件，对数字信号进行处理、操作和传输。

2. 相关名词：逻辑门（Logic Gates）逻辑门是数字电路中的基本构建模块，用于实现逻辑运算。

常见的逻辑门包括门（AND）、非门（NOT）、或门（OR）、与门（NAND）、异或门（XOR）等。

每个逻辑门都有特定的真值表，根据输入信号的不同组合，输出相应的逻辑结果。

例：AND门：只有当所有的输入信号都为高电平时，输出信号才为高电平；否则输出信号为低电平。

触发器（Flip-Flop）触发器是一种建立在逻辑门之上的存储器件，用于存储和传递数字信息。

触发器有不同类型，如RS触发器、D触发器、JK触发器等。

它们能够存储一个或多个位的二进制数据，并在时钟信号的作用下进行状态变化。

例：JK触发器：根据输入信号和时钟信号的不同组合，可以实现各种不同的功能，如存储、计数、分频等。

多路选择器（Multiplexer）多路选择器是一种用于在多个输入信号中选择一个输出信号的设备。

它根据选择信号的不同，将指定的输入信号输出到目标位置。

多路选择器有多个输入端和一个输出端，以及一个选择端，用于控制选择哪个输入信号输出。

例：2:1多路选择器：有两个输入信号和一个选择信号。

当选择信号为0时，输出端输出第一个输入信号；当选择信号为1时，输出端输出第二个输入信号。

计数器（Counter）计数器是一种能够根据时钟信号进行计数的设备。

它能够按照规定的顺序产生一系列的输出信号，用于计数、脉冲生成等应用。

计数器通常由触发器和逻辑门组成。

例：二进制计数器：按照二进制的计数规则，从0到最大计数值递增，再从最大计数值回到0。

如4位二进制计数器可以表示0到15的数字。

数字编码器（Encoder）数字编码器是一种将多个输入信号转换为二进制编码输出信号的设备。

数字电路中的重点名词解释数字电路是电路设计的一种重要形式，它利用数字信号进行信息处理和传输。

数字电路由多个数字元器件组成，如逻辑门、触发器和计数器等。

在数字电路中，有许多重要的名词需要解释和理解。

本文将对数字电路中的重点名词进行解释，帮助读者更好地理解数字电路的工作原理。

1. 逻辑门（Logic Gate）逻辑门是数字电路中最基本的组成单元之一。

它具有一定数量的输入和一个输出。

逻辑门根据输入信号的不同组合产生相应的输出信号。

常见的逻辑门有与门（AND Gate）、或门（OR Gate）、非门（NOT Gate）以及与非门（NAND Gate）等。

逻辑门的输出信号可以是高电平（表示1）或低电平（表示0），这取决于逻辑门的工作方式和输入信号的电平。

2. 触发器（Flip-flop）触发器是一种存储电路，也是数字电路中常用的组件之一。

触发器可以存储一个位（0或1），并将存储的位作为输出信号。

触发器具有时钟信号输入，通过时钟信号的边沿来改变存储的位。

常见的触发器包括RS触发器、D触发器和JK触发器等。

这些触发器根据输入信号的不同组合以及时钟信号的作用，可以实现不同的存储和传输功能。

3. 计数器（Counter）计数器是一种能够按照一定规律进行计数的数字电路。

它可以用于计数和计时等应用。

计数器根据输入的时钟信号进行计数，并将计数结果输出。

常见的计数器有二进制计数器、十进制计数器以及循环计数器等。

不同类型的计数器具有不同的计数规律和位数，可以根据具体需求选择合适的计数器。

4. 编码器（Encoder）和解码器（Decoder）编码器和解码器是数字电路中用于编码和解码信号的设备。

编码器将一组输入信号转换为相应的编码输出信号，而解码器则将编码的输入信号转换为原始输入信号输出。

编码器和解码器广泛应用于数字信号的传输和系统的控制等方面。

常见的编码器和解码器包括二进制-十进制编码器、BCD-七段数码管解码器等。

5. 多路复用器（Multiplexer）和译码器（Demultiplexer）多路复用器和译码器是数字电路中常见的数据选择和分配设备。

数电面试知识点总结一、基本概念1.1 电路和信号电路是指由电阻、电容、电感等元件组成的系统，用于控制电流和电压的流动。

信号则是指携带信息的电流或电压，可以是模拟信号或数字信号。

1.2 基本元件常见的电路元件有电阻、电容、电感、二极管和晶体管等。

电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于控制电流方向，晶体管用于放大、开关和稳定电压等功能。

1.3 信号处理信号处理是指利用电路对信号进行加工、处理和传输的过程，包括放大、滤波、混频、解调等操作。

1.4 模拟和数字模拟信号是连续变化的信号，如声音、光线等；数字信号则是离散的信号，如二进制数等。

模拟电路和数字电路分别处理模拟和数字信号。

1.5 基本定律基本电路定律包括欧姆定律、基尔霍夫定律、麦克斯韦方程等，用于描述电路中电压、电流和电阻之间的关系。

二、模拟电路2.1 放大电路放大电路是模拟电路的重要组成部分，包括共射放大器、共集放大器、共阴极放大器等，用于放大模拟信号的幅度。

2.2 滤波电路滤波电路用于滤除或选择特定频率范围的信号，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

2.3 混频电路混频电路用于将不同频率的信号进行混合，产生新的频率信号，如频率合成器、调频解调器等。

2.4 模拟集成电路模拟集成电路是集成了大量模拟电路元件的集成电路，包括放大器、滤波器、混频器等，用于实现各种模拟信号处理功能。

三、数字电路3.1 逻辑门逻辑门是数字电路的基本组成单元，包括与门、或门、非门、异或门等，用于实现逻辑运算和数字信号处理的功能。

3.2 组合逻辑电路组合逻辑电路由多个逻辑门组成，通过不同的逻辑运算来实现特定的数字逻辑功能，如加法器、比较器、多路选择器等。

3.3 时序逻辑电路时序逻辑电路包括寄存器、计数器、触发器等，用于实现时序控制和状态存储等功能。

3.4 存储器存储器用于存储数字信号，包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等，分为RAM和ROM，用于存储计算机的程序和数据。

数电知识点总结数电（数位电子）是一门研究数字电子技术的学科，涉及到数字电路、数字信号处理、数字系统等多个方面的知识。

数字电子技术已经成为现代电子工程技术的基础，并且在通信、计算机、控制、显示、测量等领域都有广泛的应用。

本文将从数字电路、数字信号处理和数字系统三个方面对数电的知识点进行总结。

1. 数字电路数字电路是将数字信号作为输入、输出，通过逻辑门、存储器等数字元器件完成逻辑运算和信息处理的电路。

数字电路是实现数字逻辑功能的基本组成单元，包括组合逻辑电路和时序逻辑电路两种类型。

1.1 组合逻辑电路组合逻辑电路是由若干逻辑门进行组合而成的电路，其输出仅取决于当前输入的组合，不受到电路内过去的状态的影响。

组合逻辑电路主要包括门电路（与门、或门、非门等）、编码器、译码器、多路选择器、加法器、减法器等。

常用的集成逻辑门有 TTL、CMOS、ECL、IIL 四种族类。

常见的集成逻辑门有 TTL、 CMOS、 ECL、 IIL 四种。

1.2 时序逻辑电路时序逻辑电路是组合电路与触发器相结合，结构复杂。

时序逻辑电路主要包括触发器、寄存器、计数器、移位寄存器等。

在传统的 TTL 集成电路中，触发器主要有 RS 触发器、 JK触发器、 D 触发器和 T 触发器四种。

在 CMOS 集成电路中一般用 T 触发器，D 触发器和 JK 触发器等。

2. 数字信号处理数字信号处理（DSP）是利用数字计算机或数字信号处理器对连续时间的信号进行数字化处理，包括信号的采样、量化和编码、数字滤波、谱分析、数字频率合成等基本处理方法。

数字信号处理已广泛应用于通信、音频、视频、雷达、医学影像等领域。

2.1 信号采样和量化信号采样是将连续时间信号转换为离散时间信号的过程，采样频率必须高于信号频率的两倍才能保证信号的完全重构。

信号量化是将采样得到的连续幅度信号转换为一个有限数目的离散的幅度值的过程，量化误差会引入信号失真。

2.2 数字滤波数字滤波是利用数字计算机对数字信号进行特定频率成分的增益或者衰减的处理过程。

数电知识点数字电路知识点一：数字电路的概念与分类•数字电路：用离散的电信号表示各种信息，通过逻辑门的开关行为进行逻辑运算和信号处理的电路。

•数字电路的分类：1.组合逻辑电路：根据输入信号的组合，通过逻辑门进行转换得到输出信号。

2.时序逻辑电路：除了根据输入信号的组合，还根据时钟信号的变化进行状态的存储和更新。

知识点二：数字电路的逻辑门•逻辑门：由晶体管等元器件组成的能实现逻辑运算的电路。

•逻辑门的种类：1.与门（AND gate）：输出为输入信号的逻辑乘积。

2.或门（OR gate）：输出为输入信号的逻辑和。

3.非门（NOT gate）：输出为输入信号的逻辑反。

4.与非门（NAND gate）：输出为与门输出的逻辑反。

5.或非门（NOR gate）：输出为或门输出的逻辑反。

6.异或门（XOR gate）：输出为输入信号的逻辑异或。

7.同或门（XNOR gate）：输出为异或门输出的逻辑反。

知识点三：数字电路的布尔代数•布尔代数：逻辑运算的数学表达方式，适用于数字电路的设计和分析。

•基本运算：1.与运算（AND）：逻辑乘积，用符号“∙”表示。

2.或运算（OR）：逻辑和，用符号“+”表示。

3.非运算（NOT）：逻辑反，用符号“’”表示。

•定律：1.与非定律（德摩根定理）：a∙b = (a’+b’)‘，a+b =(a’∙b’)’2.同一律：a∙1 = a，a+0 = a3.零律：a∙0 = 0，a+1 = 14.吸收律：a+a∙b = a，a∙(a+b) = a5.分配律：a∙(b+c) = a∙b+a∙c，a+(b∙c) = (a+b)∙(a+c)知识点四：数字电路的设计方法•数字电路设计的基本步骤：1.确定输入和输出信号的逻辑关系。

2.根据逻辑关系，使用布尔代数推导出逻辑表达式。

3.根据逻辑表达式，使用逻辑门进行电路设计。

4.进行电路的逻辑仿真和验证。

5.实施电路的物理布局和连接。

知识点五：数字电路的应用•数字电路的应用领域：1.计算机：CPU、内存、硬盘等。

数电知识点汇总一、数制与编码。

1. 数制。

- 二进制：由0和1组成，逢2进1。

在数字电路中，因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示，所以二进制是数字电路的基础数制。

例如，(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。

- 十进制：人们日常生活中最常用的数制，由0 - 9组成，逢10进1。

- 十六进制：由0 - 9、A - F组成，逢16进1。

十六进制常用于表示二进制数的简化形式，因为4位二进制数可以用1位十六进制数表示。

例如，(1101 1010)₂=(DA)₁₆。

- 数制转换。

- 二进制转十进制：按位权展开相加。

- 十进制转二进制：整数部分采用除2取余法，小数部分采用乘2取整法。

- 二进制与十六进制转换：4位二进制数对应1位十六进制数。

将二进制数从右向左每4位一组，不足4位的在左边补0，然后将每组二进制数转换为对应的十六进制数；反之，将十六进制数的每一位转换为4位二进制数。

2. 编码。

- BCD码（Binary - Coded Decimal）：用4位二进制数来表示1位十进制数。

常见的有8421 BCD码，例如十进制数9的8421 BCD码为(1001)。

- 格雷码（Gray Code）：相邻的两个代码之间只有一位不同。

在数字系统中，当数据按照格雷码的顺序变化时，可以减少电路中的瞬态干扰。

例如，3位格雷码的顺序为000、001、011、010、110、111、101、100。

二、逻辑代数基础。

1. 基本逻辑运算。

- 与运算（AND）：逻辑表达式为Y = A·B（也可写成Y = AB），当A和B都为1时，Y才为1，否则Y为0。

在电路中可以用串联开关来类比与运算。

- 或运算（OR）：逻辑表达式为Y = A + B，当A和B中至少有一个为1时，Y为1，只有A和B都为0时，Y为0。

1. OSI：开放系统互连2. TDM：时分多路复用3. FDM：频分多路复用4. WDM：波分多路复用5. HUB：集线器6. DTE：数据终端设备7. DCE：数据电路端接设备8. LAN：局域网9. MAN：城域网10. WAN：广域网11. MAC：介质访问控制12. LLC：逻辑链路控制13. CSMA/CD：带冲突检测的载波侦听多路访问协议13+.CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance)，即带碰撞避免的载波监听多点接入14. HDLC：高级数据链路控制规程15. FDDI：光纤分布式数据接口16. ADSL：非对称数据接入17. ISDN：综合业务数字网18. ATM：异步传输模式19. VLAN：虚拟局域网20. IP：网际协议21. ICMP：因特网控制报文协议22. ARP：地址解析协议23. RARP：反向地址解析协议24. TCP：传输控制协议25. UDP：用户数据报协议26. C/S：客户/服务器27. QoS：服务质量28. Internet：因特网29. WWW：万维网30. HTML：超文本标记语言31. HTTP：超文本传输协议32. FTP：文件传输协议33. Telnet：远程登录协议34. SMTP：简单邮件传输协议35. SNMP：简单网络管理协议36. DNS：域名系统37. URL：统一资源定位器38. ODBC：开放数据库互连39. BBS：电子公告版40. IRC：中继聊天网络41. ISO：国际标准化组织42. CDM：码分多路复用43. ISP：因特网服务提供商44. CRC：循环冗余校验45. DDN：数字数据网46. SDH：同步数据传输系统47. DQDB：分布式队列双总线48. B/S：浏览器/服务器49. VRML：虚拟现实建模语言50. VOD：视频点播HTTP：超级文本传输协议的缩写，用于管理超级文本与其他超级文本文档之间的连接。

什么是数字电路有哪些常见的数字电路数字电路是由数字信号来控制和处理信息的电子电路。

它主要以离散的时间和离散的状态为基础，使用逻辑门和存储器元件等构建，实现逻辑计算、数据存储、信号转换等功能。

数字电路在现代电子技术中具有广泛的应用，其常见的类型包括组合逻辑电路、时序逻辑电路、存储器电路和通信电路等。

一、组合逻辑电路组合逻辑电路是一种将多个逻辑门按照特定的连接方式组合而成的电路。

它的输出信号仅取决于当前输入信号的状态，与之前的输入状态无关。

在组合逻辑电路中，常见的逻辑门有与门、或门、非门、异或门等。

这些逻辑门可以根据不同的连接方式构成多种功能的组合逻辑电路，例如加法器、减法器、比较器等。

二、时序逻辑电路时序逻辑电路是一种能够根据时钟信号和输入信号的状态变化而改变输出信号的电路。

它与组合逻辑电路相比，具有了记忆功能，可用于实现带有时序要求的各种功能。

时序逻辑电路中常见的元件是触发器和计数器。

触发器能够在时钟信号的作用下存储和改变其输入信号的状态；计数器能够根据时钟信号进行加、减或清零操作，用于计数和控制信号的生成。

三、存储器电路存储器电路是一种能够存储和读取数据的电路。

在数字电路中，存储器通常分为随机存取存储器（RAM）和只读存储器（ROM）两种类型。

RAM具有可读写的特性，能够存储和读取任意数据，常用于计算机内存等；而ROM一般是只读的，其存储内容在制造过程中被固化，用于存储程序或常量数据等。

四、通信电路通信电路指用于传输和接收数字信号的电路。

数字信号可以通过调制技术将其转换成模拟信号进行传输，也可以通过解调技术将模拟信号转换成数字信号进行接收和处理。

在通信电路中，常见的数字电路包括编码器、解码器、调制解调器等，它们能够将信息进行编码、压缩、调制和解码等操作，实现高效的数据传输和通信连接。

总结：数字电路是由离散的时间和状态来处理和控制信息的电子电路。

常见的数字电路类型包括组合逻辑电路、时序逻辑电路、存储器电路和通信电路。

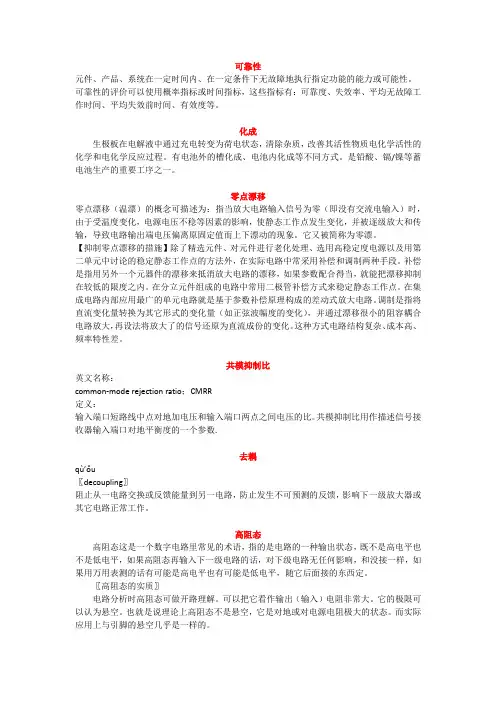

可靠性元件、产品、系统在一定时间内、在一定条件下无故障地执行指定功能的能力或可能性。

可靠性的评价可以使用概率指标或时间指标，这些指标有：可靠度、失效率、平均无故障工作时间、平均失效前时间、有效度等。

化成生极板在电解液中通过充电转变为荷电状态，清除杂质，改善其活性物质电化学活性的化学和电化学反应过程。

有电池外的槽化成、电池内化成等不同方式。

是铅酸、镉/镍等蓄电池生产的重要工序之一。

零点漂移零点漂移（温漂）的概念可描述为：指当放大电路输入信号为零（即没有交流电输入）时，由于受温度变化，电源电压不稳等因素的影响，使静态工作点发生变化，并被逐级放大和传输，导致电路输出端电压偏离原固定值而上下漂动的现象。

它又被简称为零漂。

【抑制零点漂移的措施】除了精选元件、对元件进行老化处理、选用高稳定度电源以及用第二单元中讨论的稳定静态工作点的方法外，在实际电路中常采用补偿和调制两种手段。

补偿是指用另外一个元器件的漂移来抵消放大电路的漂移，如果参数配合得当，就能把漂移抑制在较低的限度之内。

在分立元件组成的电路中常用二极管补偿方式来稳定静态工作点。

在集成电路内部应用最广的单元电路就是基于参数补偿原理构成的差动式放大电路。

调制是指将直流变化量转换为其它形式的变化量（如正弦波幅度的变化），并通过漂移很小的阻容耦合电路放大，再设法将放大了的信号还原为直流成份的变化。

这种方式电路结构复杂、成本高、频率特性差。

共模抑制比英文名称：common-mode rejection ratio；CMRR定义：输入端口短路线中点对地加电压和输入端口两点之间电压的比。

共模抑制比用作描述信号接收器输入端口对地平衡度的一个参数.去耦qù’ǒu〖decoupling〗阻止从一电路交换或反馈能量到另一电路，防止发生不可预测的反馈，影响下一级放大器或其它电路正常工作。

高阻态高阻态这是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平，如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。
