模拟电子技术基础(滞回比较器)

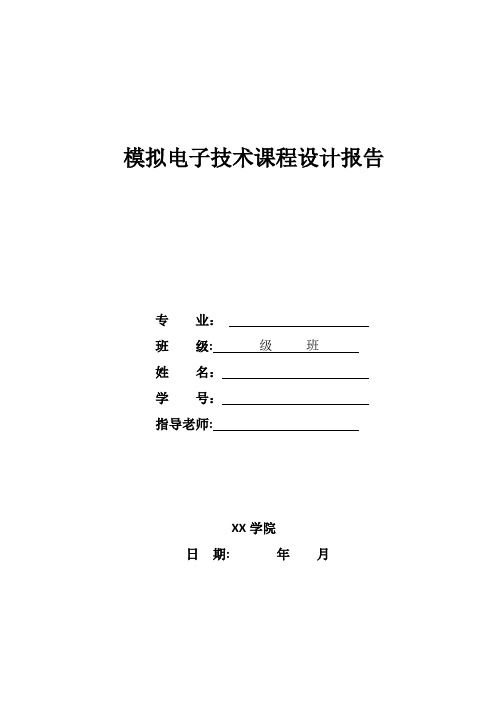

模拟电子技术课程设计报告专业：班级:级班姓名：学号：指导老师:XX学院日期: 年月教师评语：目录一、设计任务和要求 0二、比较器参数计算 0三、 Multisim单元电路设计及电路仿真 (2)1、滞回比较器部分 (2)2、窗口电压比较器部分 (2)（1）窗口比较器 (2)（2）窗口比较器的限幅 (3)3、直流稳压电源部分 (3)4、 LM317可调稳压电源 (4)5、总电路图 (4)6、仿真测试 (5)四、实体电路制作 (6)1、元件清单 (6)2、直流稳压电源改装 (7)3、电路元件焊接 (7)4、实体电路测试 (8)五、总结与体会 (9)一、设计任务和要求1、设计一个检测被测信号的电路;被测信号在2V-5V 内输出电平不变；小于2V 输出低电平，大于5V 输出高电平。

2、高电平为+3V ，低电平为-3V ；3、参考电压U REF 自行设计;4、用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源(±12V ）。

二、比较器参数计算在任意电平比较器中，如果将集成运放的输出电压通过反馈支路加到同相输入端，形成正反馈，就可以构成滞回比较器，如图（2-1) 所示。

它的门限电压随着输出电压的大小和极性而变.从图（2-2）中可知，它的门限电压为：REF REF o C U R R R U u u U ++-==++211)(2121R R R U R u REF o +⋅+⋅= （1) 而u o = ±U OM ，根据上式可知，它有两个门限电压（比较电平)，分别为上门限电压U H 和下门限电压U L ，两者的差值称为门限宽度或迟滞宽度。

即：△U=U H – U L （2） 当集成运放的输出为+U OM 时,通过正反馈支路加到同相输入端的电压为：OM U R R R 211+则同相输入端的合成电压为： REF OM U R R R U R R R U 212211+++=+ = U H （上门限电压） （3）当u i 由小到大,达到或大于上门限电压U H 的时刻，输出电压u o 才从+U OM跃变到-U OM ，并保持不变。

滞回比较器设计
滞回比较器是一种基本的电子电路，在模拟电路中起着重要的作用。

它可以用于信号的比较和判别，常用于阈值判定和数字信号处理等应用场景。

以下是一个简单的滞回比较器的设计过程，供参考：
1. 电源选择：根据设计需求和系统要求，选择合适的电源电压。

常见的电源电压包括单电源（如+5V）和双电源（如±12V）。

2. 运放选择：根据设计要求选择适合的运放芯片。

常用的运放芯片有LM358、LM741等。

这里我们选择LM358作为滞回比较器的运放芯片。

3. 连接电源：将正电源和负电源引线分别连接到运放芯片的正电源和负电源引脚上。

4. 连接滞回电阻：根据设计要求选择合适的滞回电阻值，一般在几千欧姆至几十万欧姆之间。

将两个滞回电阻分别连接到运放芯片的输入端和反馈端。

5. 连接信号输入：将待比较的信号输入引线连接到运放芯片的输入端。

6. 反馈电容连接：为了增加滞回效果，可以选择适当的反馈电容连接到滞回电阻之间。

7. 设定比较阈值：通过调整滞回电阻和反馈电阻的比例，可以设定滞回比较器的比较阈值。

当输入信号超过阈值时，输出会发生跳变。

8. 连接输出：将输出引脚连接到需要的电路或设备上，用于实现对信号的比较和判别。

通过以上步骤，就可以完成一个简单的滞回比较器的设计。

根据具体的应用需求和系统要求，还可以进一步优化和改进滞回比较器的性能和功能。

滞回比较器RC桥式正弦波振荡电路积分电路一、引言1. 电子学中的振荡电路是指能够产生周期性信号的电路，被广泛应用于各种电子设备中。

2. 振荡电路的种类繁多，其中RC桥式正弦波振荡电路是一种常见的振荡电路之一，其核心部分是滞回比较器和积分电路。

二、滞回比较器1. 滞回比较器是一种特殊的比较器电路，它能够产生滞回现象，即输出信号在输入信号超过一定阈值后才改变状态。

2. 在RC桥式正弦波振荡电路中，滞回比较器起着关键作用，它能够控制振荡电路的频率和幅度。

三、RC桥式正弦波振荡电路1. RC桥式正弦波振荡电路是一种利用RC网络产生正弦波信号的电路，其工作原理是利用RC滤波网络的相移特性和滞回比较器的非线性特性产生正弦波振荡。

2. 该电路由滞回比较器、RC网络和积分电路三部分组成，通过它们的协同作用能够稳定地产生正弦波信号。

四、积分电路1. 积分电路是一种将输入信号进行积分运算的电路，其输出信号为输入信号的积分结果。

2. 在RC桥式正弦波振荡电路中，积分电路起着重要作用，能够将滞回比较器输出的方波信号转换成正弦波信号。

五、总结1. RC桥式正弦波振荡电路积分电路的核心部分是滞回比较器和积分电路，它们的合理设计和协同作用能够实现稳定的正弦波振荡。

2. 该电路在通信、测量、控制等领域有着广泛的应用，对于电子工程师而言具有重要的研究和实践意义。

六、参考文献1. 《电子技术基础》2. 《模拟电子技术导论》3. 《振荡电路设计手册》以上是关于滞回比较器RC桥式正弦波振荡电路积分电路的一些基本介绍，希望对您有所帮助。

滞回比较器RC桥式正弦波振荡电路积分电路的设计与应用七、设计要点1. 在设计滞回比较器RC桥式正弦波振荡电路积分电路时，需要考虑滞回比较器的阈值电压、滞回宽度以及积分电路的时间常数等参数。

2. 正确定义各个元器件的取值，合理调整和匹配电路中的阻抗和容抗，从而实现滞回比较器和积分电路的协同作用，稳定地产生期望的正弦波信号。

模拟电子技术基础试题汇总一.选择题1.当温度升高时，二极管反向饱和电流将（A ）。

A 增大B 减小C 不变D等于零2.某三极管各电极对地电位如图所示，由此可判断该三极管（D ）A.处于放大区域B. 处于饱和区域C. 处于截止区域D.已损坏olEV■dV odOV3.某放大电路图所示.设V>>V B E，L CE"0,则在静态时该三极管处于（B ）A. 放大区B. 饱和区C. 截止区D.区域不定4.半导体二极管的重要特性之一是（B ）。

（A）温度稳定性（B）单向导电性（C）放大作用（D）滤波特性5.在由NPNffi BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生失真。

（A）截止失真（B）饱和v失真（C）双向失真（D）线性失真6.电路如图所示，二极管导通电压L D= 0.7V,关于输出电压的说法正确的是（B ）。

A : u ii=3V, u i2=0.3V 时输出电压为3.7V。

B : w=3V, u i2=0.3V时输出电压为1VC : u ii=3V, *=3V时输出电压为5V。

D :只有当u ii=0.3V, u i2=0.3V时输出电压为才为IV。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q 点移动到Q点可能的原因是A :集电极电源+V CC电压变高B:集电极负载电阻C :基极电源+V B B电压变高D:基极回路电阻F b 变高。

（C ） 。

A.共射电路B.共基电路11. 在图所示的单端输出差放电路中，若输入电压△ usi =80mV, △ us2=60mV 则差模输入电压△ [ id 为（B ）A. 10mVB. 20mVC. 70mVD.140mV12. 为了使高内阻信号源与低阻负载能很好地配合， 可以在信号源与低阻负载间接入8 .直流负反馈是指（C ）A.存在于RC 耦合电路中的负反馈B. 放大直流信号时才有的负反馈C.直流通路中的负反馈D. 耦合电路中的负反馈9 .负反馈所能抑制的干扰和噪声是（B ）A 输入信号所包含的干扰和噪声 B. 噪声C.反馈环外的干扰和噪声D.只存在于直接反馈环内的干扰和输出信号中的干扰 和噪声10 .在图所示电路中，A 为理想运放，则电路的输出电压约为 （A ）A. —2.5VB. — 5VC. —6.5VD.7.5VRrC.共集电路D. 共集-共基串联电路13.在考虑放大电路的频率失真时，若普为正弦波，则u0（ D ）A.有可能产生相位失真B. 有可能产生幅度失真和相位失真C. 一定会产生非线性失真D. 不会产生线性失真14.工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（A）。

滞回比较器设计模拟电子技术课程设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN题是抗干扰能力差。

为克服这个缺点，可以采用具有滞回特性的比较器。

沈阳大学3、设计方案论证设计的电路图与参数计算图 1滞回比较器电路图V U R R R U R R R U Z F REF F F T 662001001006200100200222=⨯++⨯+=+++=+V U R R R U R R R U Z F REF F F T 262001001006200100200222=⨯+-⨯+=+-+=-V U U U T T T 426=-=-=∆-+沈 阳 大 学图 2滞回比较器的传输特性图滞回比较器基本工作原理在本电路中，当集成运放反相输入端与同相输入的电位差相等，即+-=u u 时，输出端发生跳变。

其中1u u =-，+u 则由参考电压REF U 及输出电压0u 二者共同决定，而0u 有两种可能的状态：+Z U 或-Z U 。

由此可见，使输出电压由+Z U 跳变为-Z U ，以及由-Z U 跳变+Z U 所需的输入电压值是不同的。

也就是说这种比较器有两个不同的门限电平，故传输特性呈滞回形状。

利用叠加原理可求得同相输入端的电位为0222u R R R U R R R u FREF F F +++=+沈 阳 大 学沈阳大学图 3滞回比较器原理电路图5、滞回比较器仿真分析利用Multisim的瞬态分析功能，测得其输入，输出波形。

再选择起始时间上，由于输入电压的频率为50HZ,则其周期为，为了便于观察，其终止时间选择为。

以上完成后，观察其输入，输出波形。

其图如下：图 4滞回比较器输入输出波形沈阳大学观察波形可知：当1u 增大时，在V u 61≈时0u 发生跳变，当1u 减小时V u 21≈时发生跳变，即滞回比较器的门限电平为V U T 6≈+ V U T 2≈-其传输特性如下图。

图 5滞回比较器传输特性误差分析：1.人眼观测数据时会估读，不可避免会由误差 2.机器本身不可避免的会有误差沈 阳 大 学沈阳大学课程设计任务书的主要问题是抗干扰能力差。

滞回比较电路滞回比较电路是一种常见的电路，用于将输入信号与参考信号进行比较，并输出相应的电信号。

该电路通常由滞回比较器和反馈电路组成，可以实现多种不同的功能。

在本文中，将介绍滞回比较电路的基本原理、常见应用以及设计要点。

一、滞回比较电路的基本原理滞回比较器是滞回电路的一种，其基本原理是通过比较输入信号与参考信号的大小，将输出信号的电平从低电平（低电位）转换为高电平（高电位），或者从高电平转换为低电平。

具体来说，滞回比较器将输入信号与参考信号进行比较，当输入信号超过参考信号一定的阈值时，输出信号将发生翻转，从而实现电平的转换。

这种电路常用于数字电路中，可以实现逻辑门的功能。

滞回比较电路通常由两个部分组成：滞回比较器和反馈电路。

滞回比较器的作用是将输入信号与参考信号进行比较，并输出相应的电信号；反馈电路的作用是将输出信号反馈到滞回比较器中，以实现电路的稳定性和可靠性。

在滞回比较电路中，反馈电路通常采用正反馈或负反馈的形式，以实现不同的功能。

二、滞回比较电路的常见应用滞回比较电路是一种功能强大的电路，可以应用于多种不同的场合。

以下是几种常见的应用：1. 模拟电路中的比较器在模拟电路中，滞回比较电路常用于比较两个模拟信号的大小。

例如，在音频处理电路中，可以使用滞回比较器来检测音频信号的峰值，并将其限制在一定的范围内，以避免失真和损坏。

此外，在自动控制系统中，滞回比较器也常用于比较控制信号与参考信号的大小，以实现控制系统的稳定性和可靠性。

2. 数字电路中的逻辑门在数字电路中，滞回比较器可以用于实现逻辑门的功能。

例如，在非门电路中，可以将一个输入信号与一个恒定的参考电压进行比较，当输入电压低于参考电压时，输出信号为高电平；当输入电压高于参考电压时，输出信号为低电平。

这种电路常用于数字电路中的编码器和解码器等电路中。

3. 电源管理电路中的保护电路在电源管理电路中，滞回比较电路可以用于实现保护电路的功能。

例如，在电池管理电路中，可以使用滞回比较电路来检测电池电压的变化，并在电池电压过低时触发保护电路，以避免电池过放和损坏。

滞回比较器是一种具有滞回特性的比较器电路，它在输入信号跨越某一阈值时能够产生一个输出信号，并且当输入信号回到阈值以下时，输出信号不会立即消失，而是需要一定的时间才能恢复到原始状态。

滞回比较器通常用于消除电路中的噪声和干扰，提高电路的稳定性。

滞回比较器的计算主要包括阈值电压和滞回区宽度的确定。

阈值电压是输入信号达到或超过该电压时，比较器输出发生跳变的电压值。

滞回区宽度是当输入信号在阈值电压附近波动时，输出信号保持不变的最大范围。

在实际应用中，滞回比较器的计算需要考虑电路参数、电源电压、温度等因素的影响。

通常需要根据设计要求和实际情况，通过调整电路参数来获得最佳的性能指标。

同时，为了减小误差和提高精度，还需要对滞回比较器进行校准和补偿。

总的来说，滞回比较器的计算需要根据具体的应用场景和需求进行设计和优化，以确保其具有较好的性能指标和稳定性。

滞回比较器详解 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】滞回比较器关于比较器滞回的讨论需要从“滞回”的定义开始, 与许多其它技术术语一样, “滞回”源于希腊语, 含义是“延迟”或“滞后”, 或阻碍前一状态的变化。

工程中, 常用滞回描述非对称绝大多数比较器中都设计带有滞回电路, 通常滞回电压为5mV到10mV。

内部滞回电路可以避免由于输入端的寄生反馈所造成的比较器输出振荡。

但是内部滞回电路虽然可以使比较器免于自激振荡, 却很容易被外部振幅较大的噪声淹没。

这种情况下需要增加外部滞回, 以提高系统的抗干扰性能。

首先, 看一下比较器的传输特性。

图1所示是内部没有滞回电路的理想比较器的传输特性, 图2所示为实际比较器的传输特性。

从图2可以看出, 实际电压比较器的输出是在输入电压(VIN)增大到2mV时才开始改变。

图1. 理想比较器的传输特性图2. 实际比较器的传输特性运算放大器在开环图3. 无滞回电路时比较器输出的模糊状态和频繁跳变举个例子, 考虑图4所示简单电路, 其传输特性如图5所示。

比较器的反相输入电压从0开始线性变化,由分压电阻R1、R2构成正反馈。

当输入电压从1点开始增加(图6), 在输入电压超过同相阈值VTH+ = VCCR2/(R1 + R2)之前, 输出将一直保持为VCC。

在阈值点, 输出电压迅速从VCC跳变为VSS,因为, 此时反相端输入电压大于同相端的输入电压。

输出保持为低电平, 直到输入经过新的阈值点5 ,VTH- = VSSR2/(R1 + R2)。

在5点, 输出电压迅速跳变回VCC, 因为这时同相输入电压高于反相输入电压。

图4. 具有滞回的简单电路图5. 图4电路的传输特性图6. 图4电路的/输出电压波形图4所示电路中的输出电压VOUT与输入电压VIN的对应关系表明, 输入电压至少变化2VTH 时, 输出电压才会变化。

因此, 它不同于图3的响应情况(放大器无滞回), 即对任何小于2VTH的噪声或干扰都不会导致输出的迅速变化。

第一部分模拟电子课程设计目录1 课程设计的目的与作用 (1)1.1设计目的、主要任务及设计思想 (1)1.2设计作用 (1) (1) (1)2 设计任务及所用multisim软件环境介绍 (1)2.1设计任务 (1)2.2 Multisim软件环境介绍： (1)3 电路模型的建立 (2)3 .1滞回比较器 (2)3 .2双限比较器 (2)4 理论分析及计算 (2)4 .1滞回比较器理论分析及计算 (2)4 .2双限比较器 (4)5 仿真结果分析 (5)5 .1滞回比较器 (5)5 .2双限比较器 (5)6 设计总结和体会 (6)7 参考文献........................................................................... ............................................................................. (6)1 课程设计的目的与作用1.1设计目的、主要任务及设计思想根据设计要求完成对滞回比较器和双限比较器的设计，进一步加强对模拟电子技术的理解。

了解比较器的工作原理，掌握外围电路设计与主要性能参数的测试方法。

1.2设计作用：又称施密特触发器，其抗干扰能力强，如果输入电压受到干扰或噪声的影响，在门限电平上下波动，而输出电压不会在高、低两个电平间反复的跳动。

在实际工作中，有时需要检测输入模拟信号的电平是否处在两个给定的电平之间，此时要求比较器有两个门限电平，这种比较器称为双限比较器。

2设计任务及所用multisim软件环境介绍2.1设计任务初步了解和掌握滞回比较器和双限比较器的设计、调试过程，能进一步巩固课堂上学到的理论知识，了解滞回比较器和双限比较器的工作原理2.2 Multisim软件环境介绍Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
