当前位置:文档之家› 无线电能传输技术综述_张茂春

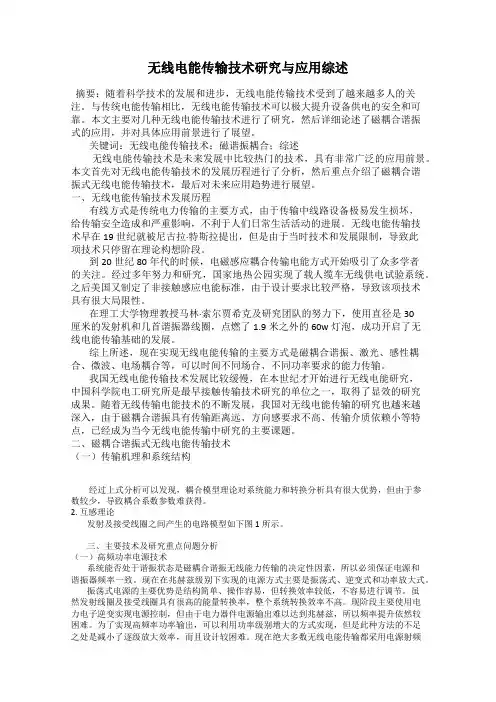

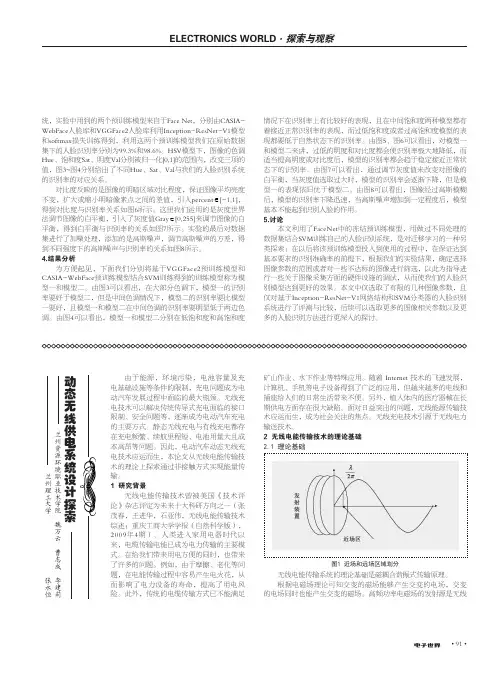

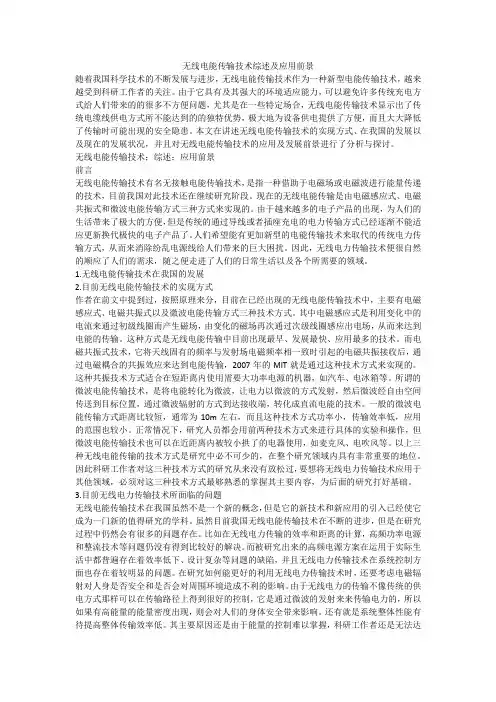

无线电能传输技术综述_张茂春

无线电能传输技术综述_张茂春
无线电能传输技术综述_张茂春

浅谈无线电力传输

浅谈无线电力传输 张业邹代宇陈昊 内容摘要:无线电力传输技术是一项新兴的科技,这项技术未来将很大程度的造福人类。本文将对无线电力传输技术的历史,基本原理,研究现状以及未来前景进行介绍,让人们更好地认识这门新兴技术。 关键词:无线电力传输,电磁感应,耦合,共振,无线充电,改变世界。 一、无线电能传输的发展历史 1820年:安培,安培定理表明电流可以产生磁场。1831年:法拉第,法拉第电磁感应定律是电磁学的一个重要的基本规律。1864年:麦克斯韦建立了统一的电磁场方程,用数学的方法描述电磁辐射。1864年:赫兹证实了电磁辐射的存在。赫兹产生电磁波的设备是VHF和UHF 波段的放电发射机。1891年:特斯拉(NikolaTesla)改善了赫兹的微波发射器的射频功率供应,并申请专利。1893年:特斯拉在芝加哥的哥伦比亚世界博览会展示了他的无线传输的荧光照明灯。1894年:勒布朗(Hutin&LeBlanc)相信可以感应传输电能,并申请了关于一个能传输3KHz电能的系统的美国专利。1894年:特斯拉分别在纽约的第五大道南35号的实验室和休斯敦街46号的实验室通过无线方式点亮了一个单极白炽灯,实验手段用到电力感应、无线共振感应耦合等技术。1894年:钱德拉玻(JagdishChandraBose)使用电磁波信号远距离点燃火药和

触响铃铛,表明不用电线也能传递能量。1895年:钱德拉玻无线传输信号将近一英里远的距离。1896年:特斯拉发射了约48公里(30英里)距离的信号。1897年:马可尼(GuglielmoMarconi)使用超低频无线电发射器传送6公里的摩尔斯电码信号。1897年:特斯拉申请了无线传输的专利。自此,无线电力传输技术真正走上了历史的舞台。 一、无线电能传输的基本原理 无线输电技术根据其应用场合的变化有不同的原理,技术方案也不尽相同。 1.电磁感应原理 此原理与电力系统中常用的变压器原理类似。在变压器的原边通入交变电流,副边会由于电磁感应原理感应出电动势,若副边电路连通,即可出现感应电流,其方向的确定遵从楞次定律,大小可由麦克斯韦电磁理论解出。电力系统中的电压、电流互感器也是采用了类似的原理。相对于无线输电而言,变压器的原边相当于电能发射线圈,副边相当于电能接收线圈,这样就可以实现电能从发射线圈到接收线圈的无线传输。虽然电磁感应原理在电力系统中应用的初衷并不侧重于电能的传输,而是利用能量的转化改变电压、电流的数量级,但其对无线输电确实产生了一定的启发作用, 尤其是电能的小功率、短距离传送。目前使用电磁感应传递电能的主要有电动牙刷, 以及手机、相机、MP3等小型便携式电子设备,由充电底座对其进行无线充电。电能发射线圈安装在充电底座内,接收线圈则安装在电子设备中。这种原理的无

毕业设计(论文)开题报告-无线电能传输装置的硬件设计

本科毕业设计论文 开题报告 题目:电能无线传输装置的硬件设计 作者姓名 指导教师 专业班级 学院信息工程学院 提交日期

电能无线传输装置的硬件设计 姓名:专业班级: 1 课题研究背景及意义 人类社会自第二次工业革命以来,便进入了电气化时代。大至遍布世界各地的高压线、电网,小至各种各样的家用电气设备,传统的电能传输主要通过金属导线点对点,属于直接接触传输。这种传输方式使用电缆线作为媒介,在电能传输的过程中将不可避免的产生一些问题。例如尖端放电、线路老化等因素导致的电火花,不仅会使线路损耗增大,还会大大降低供电的可靠性和安全性[1],且会缩短设备的寿命。在油田、钻采矿井等场合,用传统的输电方式容易由于摩擦而产生微小电火花,严重时甚至引起爆炸,造成重大的事故。在水下,导线直接接触供电还有电击的危险[2-4]。这一系列的问题都在呼唤着一种摆脱金属电缆的电能传输方式,即无线电能传输。无线电能传输(WPT)是一种有效的新型电能传输方法,通过无线电能传输,不需要使用电缆或其他实物就能进行电能的传输,电能可以通过短距离耦合,中等范围的谐振感应和电磁波感应传输,在很难使用传统电缆的地方也可以实现电能传输[5]。实现无线电能传输,将使人类在电能方面的应用更加宽广和灵活。电能的无线传输技术将开辟人类能源的另一个新时代,给大众带来非同凡响的意义和影响根据传输原理的不同。 无线电能传输方式按传输原理的不同可分为电磁感应式、电磁共振式以及电磁波辐射式三种。作为无线电能传输的三种主流方式,它们都有各自的优势与不足。一般来说,电磁感应技术比较具有实现性,且已应用于当前各种电子产品,它的优点是能量的传输效率较高,但存在传输距离短,发热大,线圈对准困难等问题;电磁波传输能够实现远距离传输,但是现阶段效率过低,另一方面传输过程中的介质也会对电磁波产生影响;磁耦合谐振无线电能传输中和了上述两种传输方式,具有中中等距离传输和较高效率的特点,因而受到的关注较多。

无线充电技术综述

无线电能技术综述 微航磁电技术有限公司 简要:叙述了无线电能传输的概念和发展历程,着重对电磁感应式、电磁共振式和电磁辐射式三种无线电能传输进行了详细分析;电磁感应式传输距离近、效率低且需要补偿;电磁共振式是对感应式的突破。可以在几米的范围内传输中等,其研究前景较好;电磁辐射式传输距离远,功率较大,但传输较远距离时需要高效整流天线和高方向性天线,其研制难度较大。关键词:无线电能传输;电磁感应;磁谐振;微波 所谓无线电能传输(Wirelss Power Transmission——wPT)就是借助于电磁场或电磁波进行能量传递的一种技术。无线输电分为:电磁感应式、电磁共振式和电磁辐射式。电磁感应可用于低功率、近距离传输;电磁共振适于中等功率、中等距离传输;电磁辐射则可用于大功率、远距离传输。近年来,一些便携式电器如笔记本电脑、手机、音乐播放器等移动设备都需要电池和充电。电源电线频繁地拔插,既不安全,也容易磨损。一些充电器、电线、插座标准也并不完全统一,这样即造成了浪费,也形成了对环境的污染。而在特殊场合下,譬如矿井和石油开采中,传统输电方式在安全上存在隐患。孤立的岛屿、工作于山头的基站,很困难采用架设电线的传统配电方式。在上述情形下,无线输电便愈发显得重要和迫切,因而它被美国《技术评论》杂志评选为未来十大科研方向之一。在无线输电方面,我国的研究才刚刚起步,较欧美落后。在此旨在阐述当前的技术进展,分析无线输电原理,为我国在无线输电方面的深入研究提供参考。 1 无线电能传输技术的发展历程 最早产生无线输能设想的是尼古拉·特斯拉(Nikola Tesla),因而有人称之为无线电能传输之父。1890年,特斯拉就做了无线电能传输试验。特斯拉构想的无线电能传输方法是把地球作为内导体,把地球电离层作为外导体,通过放大发射机以径向电磁波振荡模式,在地球与电离层之间建立起大约8 Hz的低频共振,利用环绕地球的表面电磁波来传输能量。最终因财力不足,特斯拉的大胆构想没能实现.2 J。其后,古博(Goubau)、施瓦固(Sohweing)等人从理论上推算了自由空间波束导波可达到近100%的传输效率,并随后在反射波束导波系统上得到了验证。20世纪20年代中期,日本的H.Yagi和S.Uda发明了可用于无线电能传输的定向天线,又称为八木一宇田天线。20世纪60年代初期雷声公司(Raytheon)的布朗(w.C.Brown)做了大量的无线电能传输研究工作,从而奠定了无线电能传输的实验基础,使这一概念变成了现实J。在实验中设计了一种效率高、结构简单的半波电偶极子半导体二极管整流天线,将频率2.45GHz的微波能量转换为了直流电。1977年在实验中使用GaAs—Pt肖特基势垒二极管,用铝条构造半波电偶极子和传输线,输入微波的功率为8 W,获得了90.6%的微波——直流电整流效率。后来改用印刷薄膜,在频率2.45 GHz时效率达到了85%。自从Brown 实验获得成功以后,人们开始对无线电能传输技术产生了兴趣。1975年,在美国宇航局的支持下,开始了无线电能传输地面实验的5 a计划 ]。喷气发动机实验室和Lewis科研中心曾将30 kW的微波无线输送1.6 km,微波——直流的转换效率达83%。1991年,华盛顿ARCO电力技术公司使用频率35 GHz的毫米波,整流天线的转换效率为72%。1998年,5.8 GHz印刷电偶极子整流天线阵转换效率为82%。前苏联在无线电能传输方面也进行了大量的研究。莫斯科大学与微波公司合作,研制出了一系列无线电能传输器件,其中包括无线电能传输的关键器件——快回旋电子束波微波整流器。近几年,无线电能传输发展更是迅速。Wildcharge、Powercast、SplashPower、东京大学,相继开发出非接触式充电器。MIT在2007年6月宣布,利用电磁共振成功地点亮了一个离电源约2 m远的60 w电灯泡,这项技术被称为WiTricity。该研究小组在实验中使用了两个直径为50 cm的铜线圈,通过调整发射频率使两个线圈在10 MHz产生共振,从而成功点亮了距离电力发射端

无线电能传输实验报告

实验报告 1.实验原理 与无线通信技术一样摆脱有形介质的束缚,实现电能的无线传输是人类多年的一个美好追求。无线电能传输技术 (Wireless Power Transfer, WPT )也称之为非接触电能传输技术(Contactless PowerTransmission, CPT ),是一种 借于空间无形软介质(如电场、磁场、微波等)实现将电能由电源端传递至用电设备的一种供电模式,该技术是集电磁场、电力电子、高频电子、电磁感应和耦合模理论等多学科交叉的基础研究与应用研究,是能源传输和接入的一次革命性进步。 无线电能传输技术解决了传统导线直接接触供电的缺陷,是一种有效、安全、便捷的电能传输方法,因而它被美国技术评论》杂志评选为未来十大科研方向之一。该技术不仅在军事、航空航天、油田、矿井、水下作业、工业机器人、电动汽车、无线传感器网络、医疗器械、家用电器、RFID识别等领域具有重要的应用价值,而且对电磁理论的发展亦具有重要科学研究价值和实际意义。在中国科协成立五十周年的系列庆祝活动中,无线能量传输技术被列为“0 项引领未来的科学技术”之一。 到目前为止,根据电能传输原理,无线电能传输大致可以分为三类:感应耦合式、微波辐射式、磁耦合谐振式。作为一个新的无线电能传输技术,磁耦合谐振式是基于近场强耦合的概念,基本原理是两个具有相同谐振频率的物体 学习参之间可以实现高效的能量交换,而非谐振物体之间能量交换却很微弱。

磁耦合谐振式无线电能传输的传输尺度介于前两者之间,因此也被称之为中尺度(mid-range)能量传输技术,其尺度为几倍的接收设备尺寸(可扩展到几米到几十米)。 除了较大的传输距离,还存在以下优势:由于利用了强耦合谐振技术,可以实现较高的功率(可达到kW)和效率;系统采用磁场耦合(而非电场,电场会发生危险)和非辐射技术,使其对人体没有伤害;良好的穿透性,不受非金属障碍物的影响。因此该技术已经成为无线电能传输技术新的发展方向。 基于磁耦合谐振技术的无线电能传输技术主要利用的是近场磁耦合共振技术,共振系统由多个具有相同本征频率的物体构成,能量只在系统中的物体间 传递,与系统之外的物体基本没有能量交换,在达到共振时,物体振动的幅度达到最大。 基于磁耦合谐振技术的无线电能传输系统一般由高频发射源、发射系统、接收系统、负载等部分组成,其中发射系统和电磁接收系统,是无线电能传输系统的关键部分。 其典型模型如下图所示。由下图可知发射系统包括励磁线圈和发射线圈,它们之间是通过直接耦合关系把能量从励磁线圈传到发射线圈,励磁线圈所需能量直接从高频电源处获得。电磁接收系统包括接收线圈和负载线圈,它们之间也是通过直接耦合关系把能量从接收线圈传到负载线圈。发射线圈与接收线圈之间通过空间磁场的谐振耦合实现电能的无线传输。 学习参

无线电能传输装置

目录 1系统方案 (2) 1.1系统总体思路 (2) 1.2系统方案论证与选择 (2) 1.2.1 电源模块论证与选择 (2) 1.2.2驱动模块论证与选择 (2) 1.2.3线圈的论证与选择 (2) 1.2.4整流电路的论证与选择 (2) 1.3系统总体方案设计 (3) 2理论分析与计算 (3) 2.1 TL494应用原理 (3) 2.2 IR2110原理 (3) 2.3 无线传输原理 (4) 2.4 计算公式 (4) 3电路设计 (4) 3.1电源模块(图3) (4) 图3 电源模块 (5) 3.2驱动模块(图4) (5) 3.3传输模块(图5) (5) 4测试方案与测试结果 (6) 4.1测试方法与仪器 (6) 4.2测试数据与结果 (6) 4.3数据分析与结论 (7) 参考文献 (8)

无线电能传输装置(F题) 1系统方案 1.1系统总体思路 由题我们设计并制作一个磁耦合谐振式无线电能传输装置,且用空心线圈制作了直径为20cm的发射和接收线圈;利用信号发生电路将输入的直流15V电转化为PWM脉冲信号,通过驱动电路产生交变电流,对发射线圈进行供电,线圈利用磁耦合谐振式原理,将电能无线传输到接收线圈端,最终在接收线圈端产生电流,达到无线电能的传输的要求。 经过几天的测试,制作出了传输效率达38.3%,x的值最大为26 cm的磁耦合谐振式无线电能传输装置。 1.2系统方案论证与选择 1.2.1 电源模块论证与选择 方案一:利用双电源,直接对电路进行供电。 方案二:利用单电源,再接入PWM控制器芯片TL494固定频率的脉冲宽度调制电路,能够有效地将直流电转换为高频脉冲。 TL494芯片的功耗低,构成的电路结构简单,调整方便,输出电压脉动小;且IR2110 的电路无需扩展,使电路更加紧凑,工作可靠性高,附加硬件成本也不高,为获取死区时间,可由基本振荡电路、与门电路构成,为方便我们选用TL494,选择方案二。 1.2.2驱动模块论证与选择 方案一:利用三极管对无线电能传输装置进行驱动,可以比较经济地进行驱动。 方案二:使用两个IR2110对无线电能传输装置进行驱动,因其15V 下静态功耗仅116mW输出的电源端电压范围10~20V,工作频率高,可达500kHz,能够很好地满足线圈进行电能传输的需要。 考虑到线圈所需谐振频率较高,而三极管的通断不是那么灵敏,所以选择较为灵敏的场效应管,又考虑到电路的简便,则选择方案二。 1.2.3线圈的论证与选择 方案一:利用单层同心圆平面绕组,但其输出的频率很高对电容要求过高。 方案二:利用多层绕组。 考虑到多层绕组的频率相对稳定,它对谐振电容的要求较低,还有它对线圈的磁场干扰较小,并且它的电能传输效率能够达到标准,因此选择方案二。 1.2.4整流电路的论证与选择 方案一:二极管半波整流。利用二极管的单向导电性,二极管承受反压大,很有可能会烧毁二极管,直流电源输入时,不能构成放电回路,不适用于本电路。 方案二:桥式整流。四只整流三极管D1~4 和负载电阻RL组成。四只整流三极管接成电桥形式。桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点,且成本低,效率高,适用于各种电路。 考虑到半波整流对电能的损失,我们选择的损失较小的全波整流,因此选择方案二。

浅谈无线电能传输的发展趋势

龙源期刊网 https://www.doczj.com/doc/424488038.html, 浅谈无线电能传输的发展趋势 作者:李晨晨 来源:《科教导刊·电子版》2013年第36期 摘要文章叙述了无线电能传输的概念和发展历程,着重对电磁感应式、电磁共振式和电磁辐射式三种无线电能传输进行了分析。同时,也总结概括了无线电能传输对我国经济发展的优势以及发展前景。 关键词无线电能传输能量传输感应电能 中图分类号:TM472 文献标识码:A 1无线电能传输的概念及优势 无线电能传输(Wirelss Power Transmission——WPT)是指借助于一种特殊的设备将电源的电能转变为电磁场或电磁波等无线传播的能量,在接收端又将无线能量转变回电能进行传递的一种技术。无线输电分为:电磁感应式、电磁共振式和电磁辐射式。电磁感应可用于低功率、近距离传输;电磁共振适于中等功率、中等距离传输;电磁辐射则可用于大功率、远距离传输。 传统的直接接触式电能传输存在例如产生接触火花,影响供电的安全性和可靠性,甚至引起爆炸,造成重大事故等弊端。同时,近年来,一些便携式电器如笔记本电脑、手机、音乐播放器等移动设备都需要电池和充电。电源电线频繁地拔插,既不安全,也容易磨损,并且错综复杂的电线既限制了设备移动的灵活性,又影响了环境的美观。一些充电器、电线、插座标准也并不完全统一,这样既造成了浪费,也形成了对环境的污染。无线电能传输技术有效克服了传统导体物理接触传输方式带来的磨损、火花、不灵活等一系列缺点和不足,目前得到了广泛关注和研究。 同时随着能源问题的突出,怎样能最好地利用现有的能源,已经越来越多地引起人们的重视和关注,无线电能传输技术作为新型的电能传输技术,是实现能源高效利用的重要途径之一。 2无线电能传输技术分类 到目前为止,根据电能传输原理,无线电能传输可以分为以下三类:(1)电磁感应式,通过一个线圈给另外一个线圈供电,虽然具有传输效率高的优点,但传输距离被限制在厘米级范围内,效率受位置偏差的影响较大,还存在当异物进入时会发热和高频波泄露等问题。这种非接触式充电技术在许多便携式终端里应用日益广泛。(2)谐振耦合式,发射和接收装置通过磁场或电场建立的传输通道相互耦合,在谐振频率下传输效率达到最大,适合用于中等距离的无线电能传输;谐振技术在电子领域应用广泛,但是,在供电技术中应用的不是电磁波或者

无线电能传输

Frequency dependence of magnetic flux profile in the presence of metamaterials for wireless power transfer Boopalan G School of Electronics Engineering VIT University Vellore, Tamil Nadu, India boopalan@vit.ac.in Subramaniam C K School of Advance Sciences VIT University Vellore, Tamil Nadu, India subramaniam@vit.ac.in Abstract— We discuss the change in the magnetic flux profile by introducing a negative refractive index material (metamaterial) in between the source and receiver. The environment parameters, ε and μ , has a significant effect on the propagation of electromagnetic wave. The behavior of Transverse Magnetic (TM) wave when the medium in the path of propagation is changed to negative permittivity and permeability is simulated and discussed. The effect of size, shape and anisotrophy of the metamaterials, for near-field regions, on the magnetic flux density has been studied using finite element analysis. An enhancement in the magnetic flux density when a metamaterial is introduced in between the source and receiver was observed. The results show that the static and quasi-static behavior of the system is same. Keywords—metamaterials, quasi static, magnetic flux transverse magnetic I.I NTRODUCTION The idea of charging on the go is an exciting option for various high power applications like Electric Vehicle. Wireless power charging can be done by radiative or non-radiative processes. Use of microwave and optical frequencies falls into the radiative category while non-radiative process refers to the near-field domain. This concept was put forward by Nikola Tesla when he invented an apparatus for transmitting electrical energy wirelessly [1]. Later, with the advent of microwave transmission technology in 1960’s researchers dreamed power transfer from satellite space station to earth [2]. For short distances inductive coupling is very convenient [3-4]. The enhancement in coupling efficiency is obtained by replacing coils with resonators [5-7]. The efficiency can further be improved by introducing a negative refractive index material between the source and the receiver [8-12]. The negative refractive index material or metamaterial has the unique property of enhancing the evanescent as well as non-evanescent waves [10]. In this paper we present the magnetic flux density variations for quasi-static scenarios when a metamaterial is introduced in between the source and the receiver. The model used for simulation is a 2-dimensional one as we are interested only in the profile in that direction which is in the direction of propagation. II.T HEORY Our system consists of a source, receiver and a metamaterial as shown in fig. 1. The source is a circular loop of radius ‘a’ located in free space. The receiver is a point of interest ‘P’ where the magnetic flux density enhancement is observed. The metamaterial in between the source and the receiving point is a rectangular block which enhances the magnetic flux density at the point ‘P’. The transmitter is a single turn coil carrying current ‘I’ which in turn generates the magnetic field H in the surrounding medium. The magnetic field H at a distance ‘z’ from the center of the coil is given by I (1) The coil is fed with a current of ‘I’ amperes as given by the equation below I . (2) Fig. 1. Schematic of Wireless Power transfer y x z

无线电能传输装置的硬件设计

本科毕业设计论文 本科毕业设计论文题目:电能无线传输装置的硬件设计 作者姓名 指导教师 专业班级 学院信息工程学院 提交日期2016年06月10日

浙江工业大学本科毕业设计论文电能无线传输装置的硬件设计 作者姓名: 指导教师: 2016年6月10日

Dissertation Submitted to ZhejiangUniversity of Technology for the Degree of Bachelor Hardware Design of Wireless Power Transmission Equipment College of Information Engineering Zhejiang University of Technology June 2016

浙江工业大学 本科生毕业设计(论文、创作)任务书 一、设计(论文、创作)题目: 电能无线传输装置的硬件设计 二、主要任务与目标: 根据对电能无线传输装置的要求,设计相应的硬件线路。要求通过单片机控制开关元件,使LC电路发生谐振,实现电能无线传输的要求,并完成整机的调试。 三、主要内容与基本要求: 1.根据无线传输装置的要求完成相关硬件设计,选择合适的谐振电路形式,使无线传输的性能指标处于较好 2. 撰写毕业论文和提交相关设计文挡、图纸等。 四、计划进度: 2015.12.20~2016.3.1 收集相关资料文献,学习相关软硬件基础知识;完成外文翻译、文献综述;熟悉课题,做好开题准备,有初步设计方案;2016.3.2~3.10 完成开题报告,参加开题交流;2016.3.11~4.30 完成电能无线传输装置的硬件设计,接受中期检查;2016.5.1~5.31 制作硬件线路,调试与改进,做出最终设计成品。撰写毕业论文初稿;2016.6.1~6.17 论文修改,毕业答辩,提交相关文档资料。 五、主要参考文献: [1] 傅文珍,张波,丘东元等.自谐振线圈耦合式电能无线传输的最大效率分析与设计,中国电机工程学报[J].2009.6:21-26; [2] 翟渊,孙跃,戴欣等.磁共振模式无线电能传输系统建模与分析,中国电机工程学报[J].2012.4:155-160; [3] 于建阁,吕干云,吴张勇等. 基于松耦合变压器的小功率CPT系统, 电工电能新技术[J].2012.7:93-96。 任务书下发日期2015 年12 月20 日 设计(论文、创作)工作自2015 年12 月20 日至2016 年 6 月20 日 设计(论文、创作)指导教师 系主任(专业负责人) 主管院长

无线电能传输技术

所谓无线电能传输,就是借助于电磁场或电磁波进行能量传递的一种技术。无线 输电分为:电磁感应式、电磁共振式和电磁辐射式。电磁感应可用于低功率、近距离传输;电磁共振适于中等功率、中等距离传输;电磁辐射则可用于大功率、远距离传输。近年来,一些便携式电器如笔记本电脑、手机、音乐播放器等移动设备都需要电池和充电。电源电线频繁地拔插,既不安全,也容易磨损。一些充电器、电线、插座标准也并不完全统一,这样即造成了浪费,也形成了对环境的污染。而在特殊场合下,譬如矿井和石油开釆中,传统输电方式在安全上存在隐患。孤立的岛屿、工作于山头的基站,很困难采用架设电线的传统配电方式。在上述情形下,无线输电便愈发显得重要和迫切,因而它被美国《技术评论》杂志评选为未来十大科研方向之一。在此旨在阐述当前的技术进展,分析无线输电原理。 1无线电能传输技术的发展历程 最早产生无线输能设想的是尼古拉?特斯拉(NikolaTesla),因而有人称之为无线电能 传输之父。1890年,特斯拉就做了无线电能传输试验。特斯拉构想的无线电能传输方法是把地球作为内导体,把地球电离层作为外导体,通过放大发射机以径向电磁波振荡模式,在地球与电离层之间建立起大约8 Hz的低频共振,利用环绕地球的表面电磁波来传输能量。最终因财力不足,特斯拉的大胆构想没能实现。 其后,古博(Goubau)、施瓦固(Sohweing)等人从理论上推算了自由空间波束导波可达到近100%的传输效率,并随后在反射波束导波系统上得到了验证。20世纪20 年代中期,日本的H.Yagi和S.Uda发明了可用于无线电能传输的定向天线,乂称为八木一宇田天 线。20世纪60年代初期雷声公司(Raytheon)的布iM(W.C.Brown)做了大量的无线电能传输研究工作,从而奠定了无线电能传输的实验基础,使这一概念变成了现实。在实验中设计了一种效率高、结构简单的半波电偶极子半导体二极管整流天线,将频率2.45GHz的微 波能量转换为了直流电。1977年在实验中使用GaAs—Pt 肖特基势垒二极管,用铝条构造 半波电偶极子和传输线,输入微波的功率为8 W,获得了90.6%的微波一一直流电整流效率。后来改用印刷薄膜,在频率2.45 GHz时效率达到了85%o 自从Brown实验获得成功以后,人们开始对无线电能传输技术产生了兴趣。1975 年,在美国宇航局的支持下,开始了无线电能传输地面实验的5 ail'划。喷气发动机实验室和Lewis科研中心曾将30 kW的微波无线输送1.6 km,微波一一直流的转换效率达83%。1991

无线电能传输装置设计报告

无线电能传输装置设计报告 摘要 磁耦合谐振式无线电能传输是众多短距离电能特殊传输技术之一,它因其便捷,节 能环保而受到广泛关注。现在磁耦合谐振式无线电能传输距离已经可以达到米级的范围,甚至有些技术还能穿透障碍物,相信当无线传输距离问题解决以后该技术无疑对无线电能技术的发展具有重大的意义。该文主要讲述了运用磁耦合谐振无限能量传输的原理设计制作的小型无线电能传输设备。该设备主要包括驱动发射线圈电路,磁耦合谐振传输电路,磁耦合谐振接收电路,整流滤波电路,以及显示电路模块等。当发射和接收端都达到谐振频率时即可实现能量的最大传输。该设备在题目要求下可实现10cm以上,效率高达26%的能量传输,并且可以实现点亮30cm以外的2W的灯泡。 关键词磁耦合谐振无线电能传输发射距离接收效率 一、设计任务 设计并制作一个磁耦合谐振式无线电能传输装置,其结构框图如图1所示。 要求:(1)保持发射线圈与接收线圈间距离x =10cm、输入直流电压U1=15V时,调整负载使接收端输出直流电流I2=,输出直流电压U2≥8 V,尽可能提高该无线电能传输装置的效

率η。(2)输入直流电压U1=15V,输入直流电流不大于1A,接收端负载为2只串联LED 灯(白色、1W)。在保持LED灯不灭的条件下,尽可能延长发射线圈与接收线圈间距离x。 二、方案论证 驱动发射线圈电路 方案一 :采用集成发射芯片XKT408和T5336搭建发射驱动电路。无线充电/供电主控制芯片XKT-408A,采用CMOS制程工艺,具有精度高稳定性好等特点,其专门用于无线感应智能充电、供电管理系统中,可靠性能高。XKT-408A芯片负责处理该系统中的无线电能传输功能,采用电磁能量转换原理并配合接收部分做能量转换及电路的实时监控。 其主要特点为:

无线能量传输研究现状文献综述

无限能量传输研究现状文献综述 摘要:无线能量传输技术近年来得到了极大的发展,在诸多领域得到了广泛的应用。该技术不依赖于有线的传输媒介,对于有线供电部署困难的场景尤其是人体内部医用装置的供电具有重要的意义。本文将重点介绍无线能量传输技术的发展,传输方式,传输中遇到的问题以及国内外的研究现状。 关键词:无线能量传输;无线供电;电磁耦合;磁场共振 Abstract: In recent years ,wireless energy transmission technology has been a great deal of development, has been widely used in many fields. This technique does not rely on a wired transmission medium, for wired powered deployment difficulties scene especially the power supply of the medical device inside the human body, has important significance. This article will focus on the development of wireless energy transmission technology, transmission mode, the problems encountered in the transmission as well as the research status of the domestic and foreign. Key words: wireless energy transfer, wireless power supply, Electromagnetic coupling,magnetic field resonance. 1.前言 1.1背景简介及其应用 无线能量传输是指通过无线的方式来实现能量从能量源传输到负载的一个过程。事实上,无线能量传输并不是什么新概念,早在1891年,尼古拉〃特斯拉就证实了无线能量传输,2001 年5 月,法国国家科学研究中心的皮格努莱特(G.Pignolet),利用微波无线传输电能点亮40m 外一个200W 的灯泡。2006 年末,物理学教授马林〃索尔贾希克为首的研究团队试制出的无线供电装置,可以点亮相隔7 英尺(约2.1m) 远的60W 电灯泡,能量效率可达到40%。2007年,美国麻省理工学院朝着无线能量传输迈出了革命性的一步,展示了一种能够替代现有笔记本、手机充电的方式,MIT的研究小组将这一概念称之为非辐射电磁场。2008 年8 月的英特尔信息技术峰会(IDF:Intel Developer Forum)上演示了无线供电方式点亮一枚60W 电灯泡,可以在1m距离内隔空给60W 灯泡提供电力,效

无线电力传输技术样本

无线电力传输技术 无线电力传输技术 人类追逐自由的本能, 在现实面前屡屡受挫。自从广泛使用电能以来, 许多人都为了那些电器拖着的长长电线而绞尽脑汁, 但无 线供电却一直只能作为一个在前方远远招手的梦想。现在, 我们可能看到了一线曙光。 在 8月的英特尔开发者论坛( IDF, Intel Developer Forum) 上, 西雅图实验室的约书亚·史密斯( Joshua R. Smith) 领导的研究 小组向公众展示了一项新技术——基于”磁耦合共振”原理的无 线供电, 在展示中成功地点亮了一个一米开外的60瓦灯泡, 而在 电源和灯泡之间没有使用任何电线。她们声称, 在这个系统中无线电力的传输效率达到了75%。 大刘在《三体II·黑暗森林》中描绘了一个两百年后的世界。因 为人们掌握了可控核聚变技术, 能够提供极大丰富的能源, 无线 供电的损失在可接受范围之内, 因此大部分电器都能够采用无线 方式来供电, 从电热杯一直到个人飞行器都是如此。电像空气一样无处不在, 人类再也不用受电线的拖累了。 正如书中所提到的那样, 无线供电技术现在也已经出现了。实际上, 近距离的无线供电技术早在一百多年前就已经出现, 而我们现在 生活中的很多小东西, 都已经在使用无线供电。可能不远的未来,

我们还会看到远距离和室内距离的无线供电产品, 而不会看到电线杆和高压线, ”插头”也将会变成一个历史名词。 好兆头 英特尔的这种无线供电技术, 是基于麻省理工大学的一项研究成果而开发的。 6月, 麻省理工大学的物理学助理教授马林·索尔贾希克( Marin Soljacic) 和她的研究团队公开做了一个演示。她们给一个直径60厘米的线圈通电, 6英尺( 约1.9米) 之外连接在另一个线圈上的60瓦灯泡被点亮了。这种马林称之为”WiTricity”技术的原理是”磁耦合共振”, 而她本人也因为这一创造获得了麦克阿瑟基金会的天才奖。 新技术所消耗的电能只有传统电磁感应供电技术的百万分之一, 不由让人们对室内距离的无线供电重新燃起了希望。而它的关键在于”共振”。 科学家们早就发现, 共振是一种非常高效的传输能量方式。我们都听过诸如共振引起的铁桥坍塌、雪崩或者高音歌唱家震碎玻璃杯的故事。无论这些故事可信度如何, 但它们的基本原理是正确的: 两个振动频率相同的物体之间能够高效传输能量, 而对不同振动频率的物体几乎没有影响。在马林的这种新技术中, 将发送端和接

无线电能传输装置电路原理分析

无线电能传输装置电路原理分析 一、发射端 1.H桥工作原理及驱动分析 要控制线圈内产生交流信号,需要给线圈提供正反向电压,这就需要四路开关去控制线圈两个输入端的电压。H桥驱动原理等效原理图图如图3-5所示,当开关S1和S3闭合时,电流从线圈左端流向线圈的右端;当开关S2和S4闭合时,电流从线圈右端流向线圈左端。 图3-5H桥驱动原理等效电路 图 常用可以作为H桥的电子开关器件有继电器,三极管,MOS管,IGBT管等。普通继电器属机械器件,开关次数有限,开关频率上限一般在30HZ左右,而且继电器内部为感性负载,对电路的干扰比较大,但继电器可以把控制部分与被控制部分分开,实现由小信号控制大信号,所以高压控制中一般会用到继电器。三极管属于电流驱动型器件,设基极电流为I B,集电极电流为I C,三极管的放大系数为β,电源电压VCC,集电极偏置电阻R C,如果I B*β>=I C,则三极管处于饱和状态,可以当作开关使用,集电极饱和电流I C=VCC/R C,由此可见集电极的输出电流受到R C的限制,不适合应用于电流要求较高的场合。MOS管属于电压驱动型器件,对于NMOS来说,只要V DS≥V GS-V T即可实现NMOS的饱和导通,MOS管开启与关断的能量损失仅是对栅极和源极之间的寄生电容的充放电,对MOS管驱动端要求不高,同时MOS端可以做到很大的电流输出,因此一般用于需要大电流的场所。IGBT则是结合了三极管和MOS管的优点制造的器件,一般用于高压控制电路中。综合考虑,本设计选用了4只NMOS管组成H桥,其具有导通电阻R DS小,,电流I D大等优点。NMOS组成的H桥模型如图3-6所示。

文无线电能传输文献综述

本科毕业设计论文 文献综述 题目:电能无线传输装置的硬件设计 作者姓名 指导教师 专业班级 学院信息工程学院 提交日期2016年3月7日

电能无线传输装置的硬件设计 姓名:专业班级: 摘要:无线电能传输技术是通过电磁感应、电磁共振、电磁辐射等多种形式实现非接触式的新型电能传输,能帮助使我们摆脱传统的电能传输方式的各种缺点。文章阐述了无线电能传输技术的研究背景,介绍了该传输方式的各种优点,以及在国内外的研究发展历程。之后叙述了现有理论框架下的三种无线电能传输技术,并比较了四种技术的特点。文章的最后,阐述了无线电能传输技术的应用前景和领域。 关键词:无线电能传输;电磁感应;电磁共振;电磁辐射;传输效率 1 研究背景及意义 人类社会自第二次工业革命以来,便进入了电气化时代。大至遍布世界各地的高压线、电网,小至各种各样的家用电气设备,传统的电能传输主要通过金属导线点对点,属于直接接触传输。这种传输方式使用电缆线作为媒介,在电能传输的过程中将不可避免的产生一些问题。例如尖端放电、线路老化等因素导致的电火花,不仅会使线路损耗增大,还会大大降低供电的可靠性和安全性[1],且会缩短设备的寿命。在油田、钻采矿井等场合,用传统的输电方式容易由于摩擦而产生微小电火花,严重时甚至引起爆炸,造成重大的事故。在水下,导线直接接触供电还有电击的危险[2-4]。这一系列的问题都在呼唤着一种摆脱金属电缆的电能传输方式,即无线电能传输。无线电能传输(WPT)是一种有效的新型电能传输方法,通过无线电能传输,不需要使用电缆或其他实物就能进行电能的传输,电能可以通过短距离耦合,中等范围的谐振感应和电磁波感应传输,在很难使用传统电缆的地方也可以实现电能传输[5]。 实现无线电能传输,将使人类在电能方面的应用更加宽广和灵活。电能的无线传输技术将开辟人类能源的另一个新时代,给大众带来非同凡响的意义和影响。

无线电力传输技术的发展

无线电力传输技术的发展 人类追逐自由的本能,在现实面前屡屡受挫。自从广泛使用电能以来,许多人都为了那些电器拖着的长长电线而绞尽脑汁,但无线供电却一直只能作为一个在前方远远招手的梦想。现在,我们也许看到了一线曙光。 在2008年8月的英特尔开发者论坛(IDF,Intel Developer Forum)上,西雅图实验室的约书亚·史密斯(Joshua R. Smith)领导的研究小组向公众展示了一项新技术——基于“磁耦合共振”原理的无线供电,在展示中成功地点亮了一个一米开外的60瓦灯泡,而在电源和灯泡之间没有使用任何电线。他们声称,在这个系统中无线电力的传输效率达到了75%。 大刘在《三体II·黑暗森林》中描绘了一个两百年后的世界。因为人们掌握了可控核聚变技术,可以提供极大丰富的能源,无线供电的损失在可接受范围之内,所以大部分电器都可以采用无线方式来供电,从电热杯一直到个人飞行器都是如此。电像空气一样无处不在,人类再也不用受电线的拖累了。 正如书中所提到的那样,无线供电技术现在也已经出现了。实际上,近距离的无线供电技术早在一百多年前就已经出现,而我们现在生活中的很多小东西,都已经在使用无线供电。也许不远的未来,我们还会看到远距离和室内距离的无线供电产品,而不会看到电线杆和高压线,“插头”也将会变成一个历史名词。 好兆头 英特尔的这种无线供电技术,是基于麻省理工大学的一项研究成果而开发的。 2007年6月,麻省理工大学的物理学助理教授马林·索尔贾希克(Marin Soljacic)和他的研究团队公开做了一个演示。他们给一个直径60厘米的线圈通电,6英尺(约1.9米)之外连接在另一个线圈上的60瓦灯泡被点亮了。这种马林称之为“WiTricity”技术的原理是“磁耦合共振”,而他本人也因为这一发明获得了麦克阿瑟基金会2008年的天才奖。
