模具表面处理

模具表面处理技术1. 概述模具是现代工业生产中不可或缺的工具，广泛应用于汽车制造、电子产品、玩具制造等行业。

模具的使用寿命和性能与其表面处理技术密切相关。

好的表面处理技术可以提高模具的耐磨性、防腐性和光洁度，从而延长模具的使用寿命和保证产品质量。

本文将介绍几种常见的模具表面处理技术，包括镀铬、氧化、喷涂和抛光等。

2. 镀铬技术镀铬是一种常见的模具表面处理技术。

在镀铬过程中，通过将金属镀铬在模具表面，可以形成一层坚硬的保护膜。

这层膜具有良好的耐磨性和耐腐蚀性，可以有效延长模具的使用寿命。

镀铬技术对于高温和高压环境下的模具尤为重要，可以保护模具免受腐蚀和氧化的影响。

3. 氧化技术氧化是一种将模具表面转化为氧化膜的技术。

氧化膜具有良好的抗腐蚀性和电绝缘性能，可以保护模具免受外界环境的影响。

同时，氧化膜还可以增加模具的硬度，提高其耐磨性。

氧化技术通常可以通过电解氧化、化学氧化或热氧化等方式实现。

4. 喷涂技术喷涂技术是一种将特殊涂层喷涂在模具表面的技术。

这些涂层可以提供模具表面额外的保护，增加其耐磨性和耐腐蚀性。

常见的喷涂涂层包括硬质涂层、陶瓷涂层和聚合物涂层等。

喷涂技术具有灵活性高、成本较低和加工周期短的特点，在模具制造中得到广泛应用。

5. 抛光技术抛光技术是一种将模具表面通过机械或化学方法进行抛光的技术。

抛光可以提高模具表面的光洁度和平整度，减少产品表面的摩擦和磨损。

抛光可以通过不同的抛光材料和工艺来实现，如砂纸抛光、金刚石抛光和磨料抛光等。

抛光技术对于模具的外观质量和产品质量有重要影响。

6. 总结模具表面处理技术是保证模具使用寿命和产品质量的关键因素。

不同的表面处理技术可以根据模具的具体需求选择使用，如镀铬技术适用于高温和高压环境下的模具，氧化技术适用于要求高度耐腐蚀性的模具。

喷涂技术和抛光技术则可以根据具体的模具材料和使用条件进行选择。

综合运用这些表面处理技术，可以大大提高模具的使用寿命和产品质量，满足不同行业的生产需求。

模具表面涂层处理的6种方式
1.热喷涂：通过喷枪将熔化的金属或合金材料喷射到模具表面，形成一层坚硬
的涂层。

常用的热喷涂材料包括硬质合金、陶瓷和金属。

2.镀层处理：采用电解或化学方法，在模具表面形成一层金属或合金的镀层。

常见的镀层材料包括镍、铬、钛、锡等，可以提高模具的耐磨性和耐腐蚀性。

3.物理气相沉积（PVD）：通过物理气相沉积技术，在模具表面形成一层薄膜。

常用的PVD薄膜包括TiN、TiCN、CrN等，能够提高模具的硬度和抗磨性。

4.化学气相沉积（CVD）：通过化学气相反应，在模具表面形成一层化学反应生
成的涂层。

常见的CVD涂层包括碳化硅、氮化硼等，可以提高模具的硬度和耐磨性。

5.氧化处理：在模具表面形成一层氧化膜，提高模具的耐腐蚀性和表面硬度。

常见的氧化处理方法包括阳极氧化、磷酸化等。

6.高分子涂层：使用高分子材料进行喷涂或涂覆，形成一层抗磨损和耐腐蚀的
涂层。

常用的高分子涂层材料包括聚酰亚胺、聚氨酯、聚醚等。

模具表面涂层处理是为了提高模具的耐磨性、抗腐蚀性和延长使用寿命。

需要根据具体的模具材料、使用环境和要求选择适合的涂层处理方式。

不同的涂层处理方式具有不同的特点和适用范围，可以根据实际情况选择最佳的涂层处理方式来提高模具的性能。

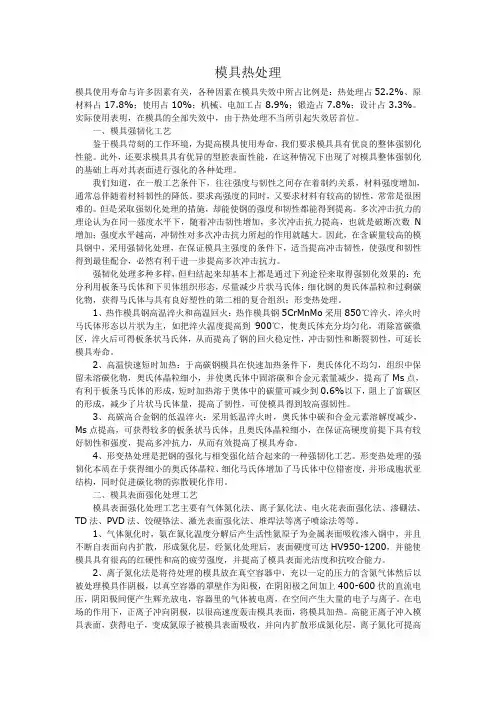

模具热处理模具使用寿命与许多因素有关，各种因素在模具失效中所占比例是：热处理占52.2%、原材料占17.8%；使用占10%；机械、电加工占8.9%；锻造占7.8%；设计占3.3%。

实际使用表明，在模具的全部失效中，由于热处理不当所引起失效居首位。

一、模具强韧化工艺鉴于模具苛刻的工作环境，为提高模具使用寿命，我们要求模具具有优良的整体强韧化性能。

此外，还要求模具具有优异的型腔表面性能，在这种情况下出现了对模具整体强韧化的基础上再对其表面进行强化的各种处理。

我们知道，在一般工艺条件下，往往强度与韧性之间存在着制约关系，材料强度增加，通常总伴随着材料韧性的降低。

要求高强度的同时，又要求材料有较高的韧性，常常是很困难的。

但是采取强韧化处理的措施，却能使钢的强度和韧性都能得到提高。

多次冲击抗力的理论认为在同一强度水平下，随着冲击韧性增加，多次冲击抗力提高，也就是破断次数N 增加；强度水平越高，冲韧性对多次冲击抗力所起的作用就越大。

因此，在含碳量较高的模具钢中，采用强韧化处理，在保证模具主强度的条件下，适当提高冲击韧性，使强度和韧性得到最佳配合，必然有利于进一步提高多次冲击抗力。

强韧化处理多种多样，但归结起来却基本上都是通过下列途径来取得强韧化效果的：充分利用板条马氏体和下贝体组织形态，尽量减少片状马氏体；细化钢的奥氏体晶粒和过剩碳化物，获得马氏体与具有良好塑性的第二相的复合组织；形变热处理。

1、热作模具钢高温淬火和高温回火：热作模具钢5CrMnMo采用850℃淬火，淬火时马氏体形态以片状为主，如把淬火温度提高到900℃，使奥氏体充分均匀化，消除富碳微区，淬火后可得板条状马氏体，从而提高了钢的回火稳定性，冲击韧性和断裂韧性，可延长模具寿命。

2、高温快速短时加热：于高碳钢模具在快速加热条件下，奥氏体化不均匀，组织中保留未溶碳化物，奥氏体晶粒细小，并使奥氏体中固溶碳和合金元素量减少，提高了Ms点，有利于板条马氏体的形成，短时加热溶于奥体中的碳量可减少到0.6%以下，阻上了富碳区的形成，减少了片状马氏体量，提高了韧性，可使模具得到较高强韧性。

模具设计中的表面处理与耐磨性提升在工业生产中，模具是不可或缺的工具。

无论是汽车制造、家电生产还是塑料制品加工，都需要模具来完成。

然而，由于长时间的使用，模具表面容易磨损，从而影响其使用寿命和生产效率。

因此，在模具设计中，表面处理和耐磨性提升是非常重要的考虑因素。

表面处理是指对模具表面进行加工，以提高其硬度、耐磨性和耐腐蚀性。

常见的表面处理方法包括电镀、喷涂和热处理等。

电镀是一种常用的表面处理方法，通过在模具表面镀上一层金属，如镀铬、镀镍等，来增加其硬度和耐磨性。

电镀不仅可以提高模具的表面光洁度，还可以防止模具表面生锈和腐蚀。

然而，电镀过程中存在一定的环境污染和能源浪费问题，因此需要注意环保措施和资源的合理利用。

喷涂是一种相对环保的表面处理方法，通过将涂料喷涂在模具表面形成一层保护膜，来增加其耐磨性和耐腐蚀性。

喷涂可以选择不同的涂料，如陶瓷涂料、聚合物涂料等，以满足不同的需求。

喷涂不仅可以提高模具的表面硬度，还可以改善其表面摩擦系数，从而减少模具在使用过程中的磨损。

然而，喷涂的耐磨性和耐腐蚀性还有待进一步提高，以满足高强度和高速度生产的需求。

热处理是一种通过加热和冷却的方式来改变模具材料的组织结构和性能的方法。

常见的热处理方法包括淬火、回火和表面渗碳等。

热处理可以提高模具的硬度和强度，从而增加其耐磨性和耐腐蚀性。

然而，热处理过程中需要控制好温度和时间，以避免产生裂纹和变形等问题。

除了表面处理，设计中的一些细节也可以提升模具的耐磨性。

例如，合理设计模具的结构和形状，减少模具在使用过程中的应力集中。

此外，选择合适的模具材料也是提升耐磨性的关键。

常见的模具材料包括工具钢、硬质合金等，具有较高的硬度和耐磨性。

在模具设计中，还可以通过改变模具的工艺参数来提升耐磨性。

例如，合理选择切削速度、进给量和切削液等，以减少切削过程中的磨损。

此外，定期对模具进行维护和保养也是提升耐磨性的重要措施。

及时清洁模具表面的污垢和油渍，修复和更换磨损严重的部件，可以延长模具的使用寿命。

模具表面处理工艺一、喷涂处理喷涂处理是一种在模具表面喷涂一层耐磨、耐腐蚀、耐高温等涂层的工艺。

该工艺可以改善模具表面的性能，提高模具的使用寿命和精度。

喷涂工艺包括喷锌、喷塑、喷铝等。

二、电镀处理电镀处理是一种利用电解原理，在模具表面电镀一层金属或合金薄膜的工艺。

该工艺可以赋予模具表面耐磨、耐腐蚀、导电等特性，提高模具的表面质量和性能。

电镀工艺包括镀铬、镀镍、镀铜等。

三、激光强化激光强化是一种利用高能激光束对模具表面进行扫描，使表面材料快速熔化、凝结，达到强化表面的工艺。

该工艺可以提高模具表面的硬度、耐磨性等性能，延长模具的使用寿命。

激光强化还可以用于修复模具表面缺陷和损伤。

四、渗氮处理渗氮处理是一种在一定温度和压力下，将氮原子渗入模具表面的工艺。

该工艺可以提高模具表面的硬度和耐腐蚀性，同时可以提高模具的耐磨性和抗疲劳性。

渗氮处理适用于耐磨性要求较高的模具。

五、镀铬处理镀铬处理是一种在模具表面电镀一层金属铬的工艺。

该工艺可以赋予模具表面高度的硬度和耐磨性，同时可以提高模具的抗腐蚀性和抗疲劳性。

镀铬处理适用于耐磨性要求较高的模具。

六、喷丸处理喷丸处理是一种利用高速气流将弹丸喷射到模具表面，使表面材料发生塑性变形的工艺。

该工艺可以改善模具表面的粗糙度和形状精度，同时可以提高模具的抗疲劳性和耐磨性。

喷丸处理适用于各种类型的模具。

七、氧化处理氧化处理是一种将金属表面氧化成氧化膜的工艺。

该工艺可以提高模具表面的硬度和耐磨性，同时可以增强模具的抗腐蚀性和抗氧化性。

氧化处理适用于钢铁、铝合金等金属材质的模具。

八、抛光处理抛光处理是一种利用抛光机械对模具表面进行抛光加工的工艺。

该工艺可以改善模具表面的粗糙度和形状精度，同时可以提高模具的抗腐蚀性和抗疲劳性。

抛光处理适用于各种类型的模具。

九、渗碳处理渗碳处理是一种在高温下将碳原子渗入模具表面的工艺。

该工艺可以提高模具表面的硬度和耐磨性，同时可以增强模具的抗疲劳性和韧性。

目前常用的塑胶模具表面处理方法有氮化、电镀、晒纹及喷砂。

其中氮化与电镀就是一种提高模具寿命的方法,而晒纹与喷砂则就是一种模具表面的装饰方法。

一、氮化氮化分为渗氮与氮碳共渗。

此种工艺的最大优点就是热处理温度低(一般就是500—600℃),热处理后变形小,生成氮化物层很硬,使模具的耐磨性及抗咬合性提高。

模具的耐蚀性耐热性及抗疲劳强度有很大改善。

1.渗氮:渗氮的方法分为气体渗氮、液体渗氮、固体渗氮、离子渗氮等。

我们目前比较常用的就是气体渗氮,就是将氨气(NH3)通入约550℃的炉中,靠氨气分解所得的氮渗入钢中。

氮化时间较长,一般浅层每小时大约在0、015-0、02mm左右,深层渗氮速度每小时约0、005-0、015mm。

而在高合金钢中,由于合金元素含量较多,氮的扩散速度低,渗氮速度会较上述数据低。

气体渗氮的时间(工件小于300X300X50mm)一般为8-9小时,渗层深度为0、1-0、2mm之间,渗氮后的表面硬度为HV850—1200之间(HRC65-72),且表面颜色泛亮。

2.氮碳共渗:即就就是我们所说的软氮化,也称之为液氮。

氮碳共渗温度比渗氮温度稍高,对渗层硬度不会造成很大的影响。

也不会增加渗层脆性,但可增加扩散速度。

氮碳共渗一般采用570℃左右为好,低碳钢可以在600℃以上进行氮碳共渗,以获得较厚的化合物层。

氮碳共渗的最初3小时内渗层深度增加最快,超过6小时后,渗层深度增加不很明显,因而氮碳共渗的时间一般不超过6小时。

氮化层的深度一般为0、05-0、100mm,表面硬度为HV1000(RC68以上)表面颜色呈深灰色。

3.氮化对材料的一些要求:(1)在氮化温度下,只要不发生退火的材料均可进行氮化。

(2)含铬量比较高的金属(如420、S136、2083、M300)等均不可进行气氮(因含铬过高气体难以打入到钢材里面)。

4.氮化以后的一些现象(1)工件氮化后表面会出现一些“肿胀”现象,这就是在工件表面上形成一层很薄(0、02—0、03mm)的白亮层,且比较软,此层必须打磨掉以后工件才能恢复到它原来的尺寸,取掉此层后的硬度也就是最硬的。

通过对模具进行表面处理特别是对模具凸、凹模进行表面超硬化处理是解决工件表面拉伤问题经济而有效有方法。

表面处理方法有多种，比较常用的有：镀层方面有镀硬铬、化学镀镍磷、刷镀特种合金等；化学热处理方面有各类渗氮、渗硼、渗硫等；表面超硬化处理方面有化学气相沉积（CVD）、物理化学气沉积（PVD）、TD覆层处理。

电镀、化学镀、刷镀是通过电化学或化学反应的方法，在工件表面形成合金镀层，工艺不同，合金镀层性能各异。

就耐磨抗咬合用途，目前应用较多的是镀硬铬、化学镀镍磷、刷镀镍钨等合金等。

对于成形负荷较轻或大型模具采和这些方法有时可以取得一定的效果。

这类表面处理存在问题是一方面由于表面硬化层的硬度相对较低，容易出现磨损，而镀层一旦磨损，拉伤又会出现。

另一方面，镀层与基本材料机械结合，在负荷较大的场合，有时使用几次镀层就会剥落，而镀层一旦剥落，其功效也就失去。

化学热处理是将工件放入含某种或某几种化学元素的介质中加热保温，通过工件与介质的物理化学作用，将这种或这几种元素渗入工件表面，然后以适当的方式冷却，从而改变了工件表面的成分和组织结构，并赋予工件不同的物理、化学和机械性能。

化学热处理的种类很多，根据所渗元素不同分类为：各种渗碳、各种渗氮、各种氮碳或碳氮共渗、渗硼、渗硫、渗铝、渗锌、渗其他各金属等。

以耐磨、减磨、抗拉伤为目的的化学热处理目前常用的是：渗碳、渗氮、渗硼、渗硫几种。

采用合适的模具材料辅以渗氮、渗硼等化学热处理往往具有较常规钢制模具高得多的抗拉伤性能。

在缺乏其他表面处理工艺方法的情况下，这不适为一种较好的选择，也是较常用的方法。

就渗氮处理而言，渗氮的化合物层具有很高的抗拉伤性能，但由于其硬化效果有限（一般1200HV以下），且化合物层较薄（10μm左右），其耐磨性有限，而化合物层一旦磨损，拉伤又会出现，所以在大批量生产过程中渗氮处理往往还无法满足生产要求。

就渗硼工艺而言，其硬化层硬度可达1800HV，耐磨性较高，但依据经验，渗硼质量的稳定性和渗硼工件变形较大以及渗硼层抗拉伤性能较差是制约该技术在成形类模具上应用的几个重要因素。

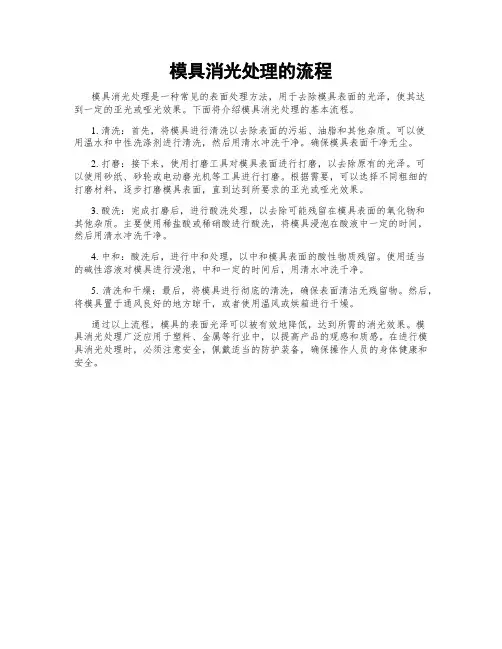

模具消光处理的流程
模具消光处理是一种常见的表面处理方法，用于去除模具表面的光泽，使其达
到一定的亚光或哑光效果。

下面将介绍模具消光处理的基本流程。

1. 清洗：首先，将模具进行清洗以去除表面的污垢、油脂和其他杂质。

可以使
用温水和中性洗涤剂进行清洗，然后用清水冲洗干净。

确保模具表面干净无尘。

2. 打磨：接下来，使用打磨工具对模具表面进行打磨，以去除原有的光泽。

可
以使用砂纸、砂轮或电动磨光机等工具进行打磨。

根据需要，可以选择不同粗细的打磨材料，逐步打磨模具表面，直到达到所要求的亚光或哑光效果。

3. 酸洗：完成打磨后，进行酸洗处理，以去除可能残留在模具表面的氧化物和
其他杂质。

主要使用稀盐酸或稀硝酸进行酸洗，将模具浸泡在酸液中一定的时间，然后用清水冲洗干净。

4. 中和：酸洗后，进行中和处理，以中和模具表面的酸性物质残留。

使用适当
的碱性溶液对模具进行浸泡，中和一定的时间后，用清水冲洗干净。

5. 清洗和干燥：最后，将模具进行彻底的清洗，确保表面清洁无残留物。

然后，将模具置于通风良好的地方晾干，或者使用温风或烘箱进行干燥。

通过以上流程，模具的表面光泽可以被有效地降低，达到所需的消光效果。

模
具消光处理广泛应用于塑料、金属等行业中，以提高产品的观感和质感。

在进行模具消光处理时，必须注意安全，佩戴适当的防护装备，确保操作人员的身体健康和安全。

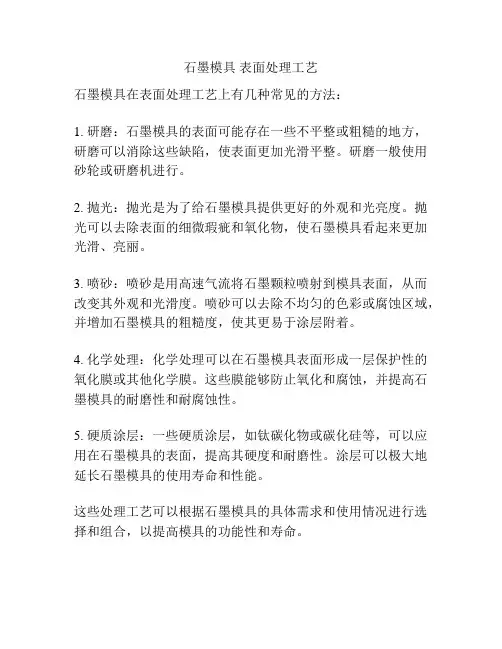

石墨模具表面处理工艺
石墨模具在表面处理工艺上有几种常见的方法：
1. 研磨：石墨模具的表面可能存在一些不平整或粗糙的地方，研磨可以消除这些缺陷，使表面更加光滑平整。

研磨一般使用砂轮或研磨机进行。

2. 抛光：抛光是为了给石墨模具提供更好的外观和光亮度。

抛光可以去除表面的细微瑕疵和氧化物，使石墨模具看起来更加光滑、亮丽。

3. 喷砂：喷砂是用高速气流将石墨颗粒喷射到模具表面，从而改变其外观和光滑度。

喷砂可以去除不均匀的色彩或腐蚀区域，并增加石墨模具的粗糙度，使其更易于涂层附着。

4. 化学处理：化学处理可以在石墨模具表面形成一层保护性的氧化膜或其他化学膜。

这些膜能够防止氧化和腐蚀，并提高石墨模具的耐磨性和耐腐蚀性。

5. 硬质涂层：一些硬质涂层，如钛碳化物或碳化硅等，可以应用在石墨模具的表面，提高其硬度和耐磨性。

涂层可以极大地延长石墨模具的使用寿命和性能。

这些处理工艺可以根据石墨模具的具体需求和使用情况进行选择和组合，以提高模具的功能性和寿命。
