传感器及检测技术教案第一章：传感器概述1.1 教学目标让学生了解传感器的基本概念和作用。
让学生了解传感器的分类和特点。
让学生了解传感器在现代科技领域的应用。
1.2 教学内容传感器的定义和作用传感器的分类和特点传感器在现代科技领域的应用1.3 教学方法采用讲授法，讲解传感器的定义、作用和分类。
采用案例分析法，分析传感器在现代科技领域的应用。
采用小组讨论法，让学生讨论传感器的特点和优缺点。
1.4 教学评估课堂问答，检查学生对传感器的基本概念和作用的理解。
小组讨论，评估学生对传感器特点和优缺点的理解。
第二章：温度传感器2.1 教学目标让学生了解温度传感器的原理和结构。
让学生了解常见温度传感器的特点和应用。
让学生了解温度传感器的选择和安装。
2.2 教学内容温度传感器的原理和结构常见温度传感器的特点和应用温度传感器的选择和安装2.3 教学方法采用讲授法，讲解温度传感器的原理和结构。
采用案例分析法，分析常见温度传感器的特点和应用。
采用实验演示法，展示温度传感器的安装和应用。
2.4 教学评估课堂问答，检查学生对温度传感器原理和结构的理解。
实验操作，评估学生对温度传感器的安装和应用的掌握。
第三章：压力传感器3.1 教学目标让学生了解压力传感器的原理和结构。
让学生了解常见压力传感器的特点和应用。
让学生了解压力传感器的选择和安装。
3.2 教学内容压力传感器的原理和结构常见压力传感器的特点和应用压力传感器的选择和安装3.3 教学方法采用讲授法，讲解压力传感器的原理和结构。
采用案例分析法，分析常见压力传感器的特点和应用。
采用实验演示法，展示压力传感器的安装和应用。
3.4 教学评估课堂问答，检查学生对压力传感器原理和结构的理解。
实验操作，评估学生对压力传感器的安装和应用的掌握。
第四章：湿度传感器4.1 教学目标让学生了解湿度传感器的原理和结构。
让学生了解常见湿度传感器的特点和应用。
让学生了解湿度传感器的选择和安装。
4.2 教学内容湿度传感器的原理和结构常见湿度传感器的特点和应用湿度传感器的选择和安装4.3 教学方法采用讲授法，讲解湿度传感器的原理和结构。
传感器在检测技术中的应用及发展的研究一：传感器在检测技术中的作用及地位检测（Detection）是利用各种物理、化学效应，选择合适的方法与装置，将生产、科研、生活等各方面的有关信息通过检查与测量的方法赋予定性或定量结果的过程。
能够自动的完成整个检测处理过程的技术称为自动检测与转换技术。
检测技术是现代化领域中很有发展前途的技术，他在国民经济中起着极其重要的作用。
近几十年来，自动控制理论和计算机技术迅速发展，并已应用到生产和生活的各个领域。
但是，由于作为“感觉器官”的传感器技术没有与计算机技术协调发展，出现了信息处理功能发达、检测功能不足的局面。
目前许多国家已投入大量人力、物力，发展各类新型传感器，检测技术在国民经济中的地位也日益提高。
传感器是能感受规定的被测量并按一定规律转换成可用输出信号的器件或装置，主要用于检测机电一体化系统自身与操作对象、作业环境状态，为有效控制机电一体化系统的运作提供必须的相关信息。
随着人类探知领域和空间的拓展，电子信息种类日益繁多，信息传递速度日益加快，信息处理能力日益增强，相应的信息采集——传感技术也将日益发展，传感器也将无所不在。
传感器技术是实现自动控制、自动调节的关键环节，也是机电一体化系统不可缺少的关键技术之一，其水平高低在很大程度上影响和决定着系统的功能；其水平越高，系统的自动化程度就越高。
在一套完整的机电一体化系统中，如果不能利用传感检测技术对被控对象的各项参数进行及时准确地检测出并转换成易于传送和处理的信号，我们所需要的用于系统控制的信息就无法获得，进而使整个系统就无法正常有效的工作。
传感器（Sensor）是一种常见的却又很重要的器件，它是感受规定的被测量的各种量并按一定规律将其转换为有用信号的器件或装置。
对于传感器来说，按照输入的状态，输入可以分成静态量和动态量。
我们可以根据在各个值的稳定状态下，输出量和输入量的关系得到传感器的静态特性。
传感器的静态特性的主要指标有线性度、迟滞、重复性、灵敏度和准确度等。
机器人的位置检测传感器一.机器人的位置检测传感器可分为两类：1）检测规定的位置，常用ON/OFF两个状态值。
这种方法用于检测机器人的起始原点、终点位置或某个确定的位置。
给定位置检测常用的检测元件有微型开关、光电开关等。
规定的位移量或力作用在微型开关的可动部分上，开关的电气触点断开（常闭）或接通（常开）并向控制回路发出动作信号。
2）测量可变位置和角度，即测量机器人关节线位移和角位移的传感器是机器人位置反馈控制中必不可少的元件。
常用的有电位器、旋转变压器、编码器等。
其中编码器既可以检测直线位移，又可以检测角位移。
下面是几种常用的位置检测传感器。
1.光电开关2.编码器3.旋转变压器。
二.机器人速度、角速度传感器：1.编码器对任意给定的角位移，编码器将产生确定数量的脉冲信号，通过统计指定时间（dt）内脉冲信号的数量，就能计算出相应的角速度。
dt越短，得到的速度值就越准确，越接近实际的瞬时速度。
但是，如果编码器的转动很缓慢，则测出的速度可能不准。
通过对控制器的编程，将指定时间内脉冲信号的个数转化为速度信息就可以计算出速度。
2. 测速发电机测速发电机是一种把输入的转速信号转换成输出的电压信号的机电式信号元件，它可以作为测速、校正和解算元件，广泛应用于机器人的关节测速中。
3. 位置信号微分如果位置信号中噪音较小，那么对他进行微分来求取速度信号不仅可行，而且很简单。
为此，位置信号应尽可能连续，以免在速度信号中产生大的脉动。
所以，建议使用薄膜式电位器测量位置，因为绕线式电位器的输出时分段的，不适合微分。
然而，信号的微分总是会有噪音的，应该仔细处理。
三.机器人接触觉传感器：机器人接触觉传感器是用来判断机器人是否接触物体的测量传感器。
《传感器与检测技术》课程标准一、课程概述1.基本信息课程名称：《传感器与检测技术》课程类型：理论+实践课程总学时：课程总计64学时，其中一理论课时54,机动+实践课时10。
标准适用专业：本标准适用于机电一体化与制造专科专业。
2.课程定位《传感器与检测技术》课程是机电一体化与制造专业的一门专业核心技能课程；本课程的任务是要教会学生了解和熟悉常用工业传感器及检测方法的基本知识，能够使用合理的传感器实施可靠的检测方案，培养解决生产实际问题的基本技能。
本课程适用于机电一体化、机械制造以及自动化等专业3年制高职学生，课程应在学完电工和电子学等课程后开设，并为后续专业课程的学习和从事专业相关工作打下基础。
二、课程目标（一）总体目标通过《传感器与检测技术》课程的学习，使学生掌握基本工业常用传感器的基本知识、基本理论，初步具备运用传感器设计简单检测系统的能力，并获得运用所学知识解决生产实际问题的基本技能。
（二）分项目标通过《传感器与检测技术》课程的学习，应达到以下培养目标：1.知识目标①学习常用检测量以及相应传感器的基本原理和使用方法等知识；②掌握常用检测系统的基本设计方法；3.技能目标①具备搜集和查阅传感器与检测技术国家标准和有关资料的能力；②具备进行简单检测系统设计和确定相应传感器性能指标的技能；③初步具备简单检测系统的搭建和基本调试手段；4.方法目标①通过常用物理量检测方法在日常生活中的自动化运用实例激发学习兴趣；②通过Flash等丰富多彩的课堂呈现手段加深学生对检测方法认识。
5.素质目标①通过本课程，使学生认识到传感器对于自动化和智能化的产业应用所发挥的作用,增加通过不同手段解决问题的思路，开阔学生的眼界和视野。
②使学生认识到我国有关行业和世界发达国家的巨大差距，增强学生的竞争意识和努力学习的自觉性。
说明：机动课时可安排有关和语言的基本课时，以及有关试验安排, 共计IO个课时。
四、教学设计1.考核方式说明：（I）有些课程可能只进行两种考核中的一种考核，则另外一项考核权重为O即可。

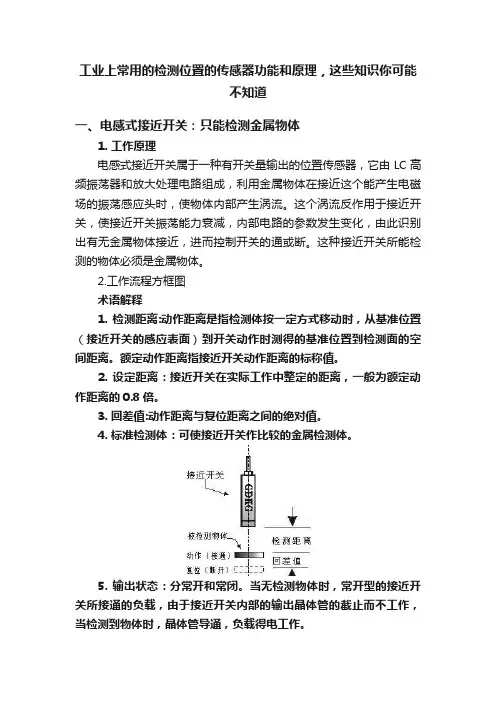

工业上常用的检测位置的传感器功能和原理，这些知识你可能不知道一、电感式接近开关：只能检测金属物体1. 工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
2.工作流程方框图术语解释1. 检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。
额定动作距离指接近开关动作距离的标称值。
2. 设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。
3. 回差值:动作距离与复位距离之间的绝对值。
4. 标准检测体：可使接近开关作比较的金属检测体。
5. 输出状态：分常开和常闭。
当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。
6. 检测方式：分埋入式和非埋入式。
埋入式的接近开关在安装上为齐平安装型，可与安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。
7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。
响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。
可用公式换算 t=1/f8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。
以NPN型输出的接近开关为例9.输出形式：分npn二线，npn三线，npn四线，pnp二线，pnp三线，pnp四线，DC二线，AC二线，AC五线（自带继电器）等几种常用的形式输出。
注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。
项目三位移检测教学目的：1、能认识、了解检测位移量的传感器器件，了解它们的主要特点和性能。
2、能了解绝对式和增量式光电编码器的基本知识。
3、会用光电编码器测量位移。
4、能了解光栅传感器的组成和结构。
5、能理解莫尔条纹测量位移的原理。
6、能了解磁栅传感器的组成和特点。
了解磁栅、磁头的结构和工作原理。
7、能理解自感式电感传感器和差动变压器的工作原理、测量电路及应用电路。
课型：新授课课时：3个任务，安排6个课时。
教学重点：认识光电编码器和码盘的外形，增量式编码器的结构和组成，增量式编码器的工作原理；绝对式编码器的结构和工作原理；光栅传感器的外形与结构；莫尔条纹的形成及特性；光栅传感器的组成；磁栅传感器的外形；磁栅传感器的组成和测量原理。
教学难点：增量式编码器的结构和组成；绝对式编码器的结构和工作原理；莫尔条纹的形成及特性；光栅传感器的组成；光栅传感器的测量电路；磁栅传感器的组成和测量原理；自感式电感传感器；互感式电感传感器；差动变压器的工作原理；零点残余电压产生的原因和消除；差动变压器的测量电路。
教学过程：1.教学形式：讲授课，教学组织采用课堂整体讲授和分组演示。
2.教学媒体：采用启发式教学、案例教学等教学方法。
教学手段采用多媒体课件、视频等媒体技术。
作业处理：完成项目后的思考题。
板书设计：基本知识汇总任务一数控机床的位移检测（光电编码器）数控机床是机电一体化的典型产品，它是机、电、气、液、光等多学科的综合，技术涉及机械制造、传感器、信息处理、计算机、自动控制、伺服驱动等多个领域。
其中传感器在数控机床中具有重要地位，它监视和测量着数控机床工作过程的每一步。
数控机床中很重要的一个指标是进给运动的位置定位和重复定位误差。
要提高位置控制精度就必须采用高精度的位移检测装置。
位移检测的对象有工作台的直线位移及回转工作台的角位移等，与此相对应有直线式和旋转式检测装置。
光电编码器可直接用于旋转式测角位移和通过角位移与直线位移之间的线性关系间接测出工作台的直线位移。
