《传感器与自动检测技术》课后习题答案(余成波_主编)

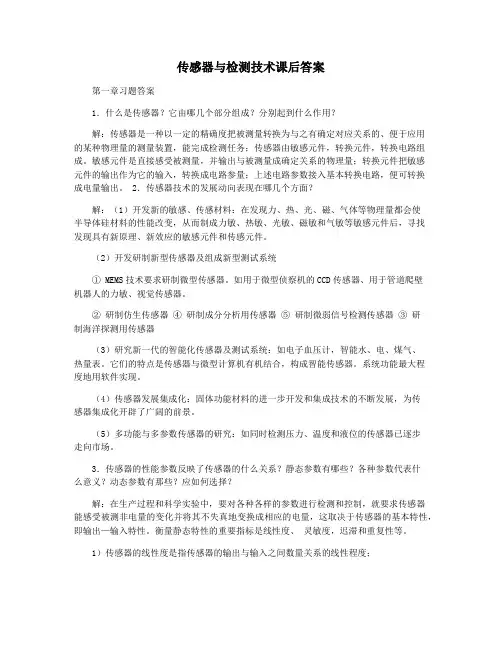

传感器与检测技术课后答案第一章习题答案1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统① MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

② 研制仿生传感器④ 研制成分分析用传感器⑤ 研制微弱信号检测传感器③ 研制海洋探测用传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值； 3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

传感器与检测技术课后题答案(共20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章概述什么是传感器？传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。

传感器的共性是什么？传感器的共性就是利用物理规律或物质的物理、化学、生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

传感器由哪几部分组成的？由敏感元件和转换元件组成基本组成部分，另外还有信号调理电路和辅助电源电路。

传感器如何进行分类？（1）按传感器的输入量分类，分为位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。

（2）按传感器的输出量进行分类，分为模拟式和数字式传感器两类。

（3）按传感器工作原理分类，可以分为电阻式传感器、电容式传感器、电感式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。

（4）按传感器的基本效应分类，可分为物理传感器、化学传感器、生物传感器。

（5）按传感器的能量关系进行分类，分为能量变换型和能量控制型传感器。

（6）按传感器所蕴含的技术特征进行分类，可分为普通型和新型传感器。

传感器技术的发展趋势有哪些？（1）开展基础理论研究（2）传感器的集成化（3）传感器的智能化（4）传感器的网络化（5）传感器的微型化改善传感器性能的技术途径有哪些？（1）差动技术（2）平均技术（3）补偿与修正技术(4)屏蔽、隔离与干扰抑制(5) 稳定性处理第2章传感器的基本特性什么是传感器的静态特性描述传感器静态特性的主要指标有哪些答：传感器的静态特性是指在被测量的各个值处于稳定状态时，输出量和输入量之间的关系。

主要的性能指标主要有线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、温度漂移。

传感器输入-输出特性的线性化有什么意义如何实现其线性化答：传感器的线性化有助于简化传感器的理论分析、数据处理、制作标定和测试。

一、1.1什么是传感器？传感器特性在检测技术系统中起什么作用？答：（1）能感受（或响应）规定的被测量，并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

（2）传感器是检测系统的第一个环节，其主要作用是将感知的被测非电量按一定的规律转化为某一种量值输出，通常是电信号。

1.2画出传感器系统的组成框图，说明各环节的作用。

答：（1）被测信息→敏感元件→转换元件→信号调理电路→输出信息其中转换元件、信号调理电路都需要再接辅助电源电路；（2）敏感元件：感受被测量并输出与被测量成确定关系的其他量的元件；转换元件：可以直接感受被测量而输出与被测量成确定关系的电量；信号调理电路与转换电路：能把传感元件输出的电信号转换为便于显示、记录和控制的有用电路。

1.3什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些性能指标？答：（1）指检测系统的输入、输出信号不随时间变化或变化缓慢时系统所表现出得响应特性。

（2）性能指标有：测量范围、灵敏度、非线性度、回程误差、稳定度和漂移、重复性、分辨率和精确度。

（3）灵敏度：s=&y/&x；非线性度=B/A*100%；回程误差=Hmax/A*100%；不重复性Ex=+-&max/Yfs*100%；精度：A=&A/ Yfs*100%；1.4什么是传感器的灵敏度？灵敏度误差如何表示？答：（1）指传感器在稳定工作情况下输出量变化&y对输入量变化&x的比值；（2）灵敏度越高，测量精度就越大，但灵敏度越高测量范围就越小，稳定性往往就越差。

1.5什么是传感器的线性度？常用的拟合方法有哪几种？答：(1)通常情况下，传感器的实际静态特性输出是条曲线而非直线，在实际工作中，为使仪器（仪表）具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线，线性度就是这个近似程度的一个性能指标。

（2）方法有：将零输入和满量程输出点相连的理论直线作为一条拟合直线；将与特性曲线上个点偏差的平方和为最小理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。

第一章习题参考解1.1 什么是传感器？传感器特性在检测系统中起什么作用？答：传感器（Transducer/sensor）的定义为：“能感受（或响应）规定的被测量，并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

传感器的基本特性是指传感器的输入—输出关系特性，是传感器的内部结构参数作用关系的外部特性表现。

不同的传感器有不同的内部结构参数，这些内部结构参数决定了它们具有不同的外部特性。

对于检测系统来说存在有静态特性和动态特性。

一个高精度的传感器，必须要有良好的静态特性和动态特性，从而确保检测信号（或能量）的无失真转换，使检测结果尽量反映被测量的原始特征。

1.2 画出传感器系统的组成框图，说明各环节的作用。

答：传感器一般由敏感元件、变换元件和其他辅助元件组成，组成框图如图所示。

敏感元件——感受被测量，并输出与被测量成确定关系的其他量的元件，如膜片和波纹管，可以把被测压力变成位移量。

若敏感元件能直接输出电量（如热电偶），就兼为传感元件了。

还有一些新型传感器，如压阻式和谐振式压力传感器、差动变压器式位移传感器等，其敏感元件和传感器就完全是融为一体的。

变换元件——又称传感元件，是传感器的重要组成元件。

它可以直接感受被测量（一般为非电量）而输出与被测量成确定关系的电量，如热电偶和热敏电阻。

传感元件也可以不直接感受被测量，而只感受与被测量成确定关系的其他非电量。

例如差动变压器式压力传感器，并不直接感受压力，而只是感受与被测压力成确定关系的衔铁位移量，然后输出电量。

一般情况下使用的都是这种传感元件。

信号调理与转换电路——能把传感元件输出的电信号转换为便于显示、记录和控制的有用信号的电路。

信号调理与转换电路根据传感元件类型的不同有很多种类，常用的电路有电桥、放大器、振荡器和阻抗变换器等。

1.3 什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些性能指标？答：传感器的静态特性是它在稳态信号作用下的输入—输出关系。

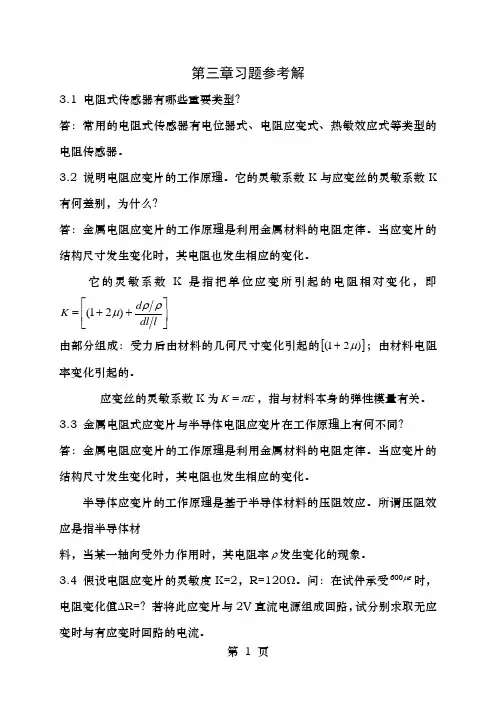

第三章习题参考解3.1 电阻式传感器有哪些重要类型？答：常用的电阻式传感器有电位器式、电阻应变式、热敏效应式等类型的电阻传感器。

3.2 说明电阻应变片的工作原理。

它的灵敏系数K 与应变丝的灵敏系数K 有何差别，为什么？答：金属电阻应变片的工作原理是利用金属材料的电阻定律。

当应变片的结构尺寸发生变化时，其电阻也发生相应的变化。

它的灵敏系数K 是指把单位应变所引起的电阻相对变化，即⎥⎦⎤⎢⎣⎡++=l dl d K ρρμ)21( 由部分组成：受力后由材料的几何尺寸变化引起的[])21(μ+；由材料电阻率变化引起的。

应变丝的灵敏系数K 为E K π=，指与材料本身的弹性模量有关。

3.3 金属电阻式应变片与半导体电阻应变片在工作原理上有何不同？ 答：金属电阻应变片的工作原理是利用金属材料的电阻定律。

当应变片的结构尺寸发生变化时，其电阻也发生相应的变化。

半导体应变片的工作原理是基于半导体材料的压阻效应。

所谓压阻效应是指半导体材料，当某一轴向受外力作用时，其电阻率ρ发生变化的现象。

3.4 假设电阻应变片的灵敏度K=2，R=120Ω。

问：在试件承受600με时，电阻变化值ΔR=？若将此应变片与2V 直流电源组成回路，试分别求取无应变时与有应变时回路的电流。

解：因为，故有无应变时回路电流为 A R U i 0167.012021===有应变时回路电流为 A R R U i 0166.0144.012022=+=∆+= 3.5 题3.5图所示为一直流电桥，供电电源电动势3V E =，34100R R ==Ω，1R 与2R 为相同型号的电阻应变片，其电阻均为100Ω，灵敏度系数K=2.0。

两只应变片分别粘贴于等强度梁同一截面的正反两面。

设等强度梁在受力后产生的应变为5000με，试求此时电桥输出端电压0U 。

解：根据被测试件的受力情况，若使一个应变片受拉，一个受压，则应变符号相反；测试时，将两个应变片接入电桥的相邻臂上，如题3.5图所示。

传感器与自动检测技术作业电信10-1杨文军1006110124第三章3.3 金属电阻式应变片和半导体电阻应变片在工作原理上有何不同？答：金属电阻式应变片是利用金属材料的电阻定律，应变片的结构尺寸变化时，电阻也会相应地变化，其电导率P 并未发生变化。

而半导体电阻应变片的工作原理基于材料的压阻效应。

压阻效应又是指当半导体材料的某一轴向受外力作用是，其电导率P 则发生变化的现象。

3.5 某一直流电桥，供电电源电动势V E 3=,Ω==10043R R ，1R 和2R 为相同型号的电阻应变片，其电阻均为Ω100，灵敏度系数0.2=K 。

两只应变片分别黏贴于等强度梁同一截面的正、反两面。

设等强度梁在受力后产生的应变为5000µɛ，试求此时电桥输出端电压O U 。

解：由题意知：分析得差动电桥 因为：)(433221111R R R R R R R R R E U O +-∆-+∆+∆+= 又432121,,R R R R R R ==∆=∆， 所以1121R R E U O ∆=又有11R R ∆=X S K ε；因此：V EK U x S O 015.010*******1216=⨯⨯⨯⨯==-ε 所以：此时电桥输出电压U0=0.015V 。

3.6 哪些因素引起应变片的温度误差，写出相对的误差表达式，并说明电路补偿法的原理。

答：第一，由于测量现场环境温度的改变而给测量带来的附加误差 , 称为应变片的温度误差。

产生应变片温度误差的主要因素有 : a 、电阻温度系数的影响：:敏感栅的电阻丝阻值随温度变化的关系可用下式表示：当温度变化Δ t 时 , 电阻丝电阻的变化值为 Δ Rt=Rt- R0= Ro α o Δ t ；b 、试件材料和电阻丝材料的线膨胀系数的影响 ：当试件与电阻丝材料的线膨胀系数相同时 , 不论环境温度如何变化 , 电阻丝的变形仍和自由状态一样 , 不会产生附加变形。

当试件和电阻丝线膨胀系数不同时 , 由于环境温度的变化 , 电阻丝会产生附加变形 , 从而产生附加电阻。

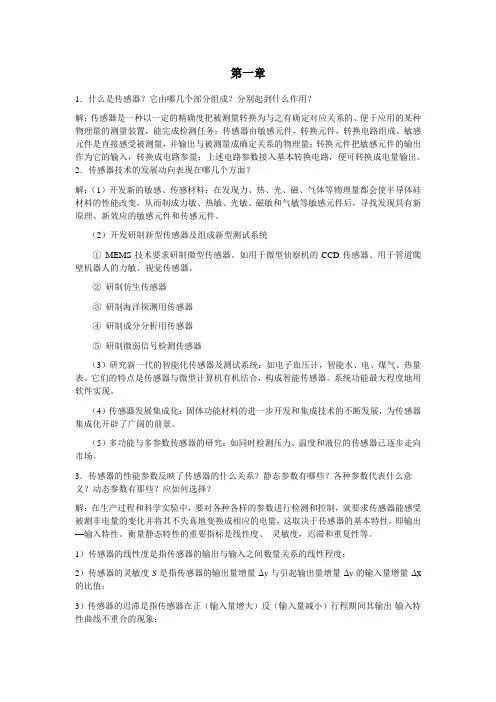

第一章1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

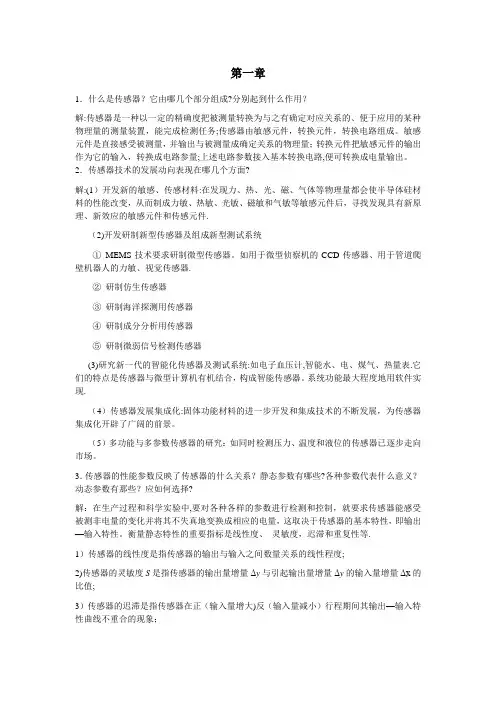

第一章1．什么是传感器？它由哪几个部分组成?分别起到什么作用？解:传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务;传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量;上述电路参数接入基本转换电路,便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面?解:(1）开发新的敏感、传感材料:在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件.（2)开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。

如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器.②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器(3)研究新一代的智能化传感器及测试系统:如电子血压计,智能水、电、煤气、热量表.它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现.（4）传感器发展集成化:固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些?各种参数代表什么意义？动态参数有那些？应如何选择?解：在生产过程和科学实验中,要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等.1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度;2)传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx的比值;3）传感器的迟滞是指传感器在正（输入量增大)反（输入量减小）行程期间其输出—输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。
