中南大学考试试卷1．（10分）在流体阻力实验中，若U形管内存在气泡，对测定结果会带来什么样的影响？应该如何赶气泡？2．（10分）用离心泵向管路中输送水，常用调节流量的方法有哪些？离心泵开启前为什么要关出口阀？3．（10分）对流传热实验中，蒸气冷凝后，将产生冷凝水，累积后淹埋加热铜管，你认为将会有什么影响？应该采取什么措施？4．（10分）对流传热实验中有哪些因素影响实验的稳定性？5．（10分）请写出恒压过滤速率的方程式，并指出哪些参数是过滤常数？6．（10分）过滤开始时，为什么滤液是浑浊的？若板框次序装错了，可能出现那些后果？7．（10分）请画出测量离心泵性能曲线的装置简图，并写出计算扬程、有效功率的公式。
8．（10分）精馏实验中，若将塔适当加高，是否可以得到无水酒精？密度法测量的酒精含量受那些因素影响？9．（10分）理论上说，精馏塔内从塔顶到塔底的温度分布应该是怎样的？浓度分布应该是怎样的？10．（10分）请写出精馏段的操作线方程。
全回流条件下，精馏段的操作线落在何处？此时理论塔板数最低还是最高？化工原理实验标准答案及评分标准1．（10分）若U形管中存在气泡，会对压强差的读数带来误差，从而使实验结果偏大或偏小。
赶气泡的方法：打开软管接头，铁丝搅动；倾斜管子，用大流量冲出；设法增加一侧压强，如：洗耳球压；加热。
2．（10分）调节阀门开度；调节电动机转速；.关闭出口阀门，是为了降低启动功率，保护电机。
3．（10分）对流传热实验中，蒸气冷凝后，将产生冷凝水，累积后淹埋加热铜管，将会使对流传热系数降低。
传热效果变差。
应该及时放掉冷凝水。
4．（10分）对流传热实验中，影响实验稳定性的因素主要有：蒸汽的压力与温度；空气的流量与压力；仪器的保温效果；室温。
5．（10分）恒压过滤速率的方程式为V2+2VV e=KA2t;或q2+2qq e=kt其中过滤常数为V e, K; 或q e, K6． （10分）过滤开始时，由于架桥现象尚未形成，小颗粒会通过过滤介质，因此滤液是浑浊的。

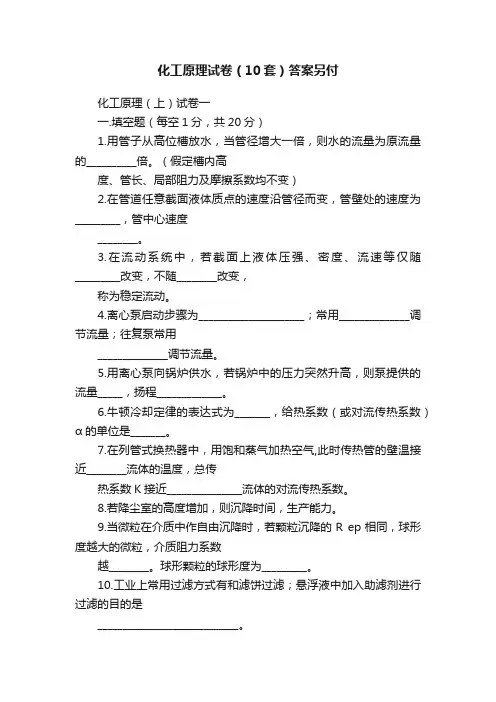

化工原理试卷（10套）答案另付化工原理（上）试卷一一.填空题（每空1分，共20分）1.用管子从高位槽放水，当管径增大一倍，则水的流量为原流量的__________倍。
（假定槽内高度、管长、局部阻力及摩擦系数均不变）2.在管道任意截面液体质点的速度沿管径而变，管壁处的速度为_________，管中心速度________。
3.在流动系统中，若截面上液体压强、密度、流速等仅随_________改变，不随________改变，称为稳定流动。
4.离心泵启动步骤为_____________________；常用______________调节流量；往复泵常用______________调节流量。
5.用离心泵向锅炉供水，若锅炉中的压力突然升高，则泵提供的流量_____，扬程_____________。
6.牛顿冷却定律的表达式为_______，给热系数（或对流传热系数）α的单位是_______。
7.在列管式换热器中，用饱和蒸气加热空气,此时传热管的壁温接近________流体的温度，总传热系数K接近_______________流体的对流传热系数。
8.若降尘室的高度增加，则沉降时间，生产能力。
9.当微粒在介质中作自由沉降时，若颗粒沉降的R ep相同，球形度越大的微粒，介质阻力系数越________。
球形颗粒的球形度为_________。
10.工业上常用过滤方式有和滤饼过滤；悬浮液中加入助滤剂进行过滤的目的是____________________________。
二.简答题(每题5分，共20分)1.简述流体阻力实验测λ～Re曲线的基本方法和原理。
2.何谓离心泵的“气蚀”现象，对泵的操作有何危害?应如何防止?3.为什么工业上气体的除尘(在沉降室进行,R ep＜2)常放在冷却后进行?而在悬浮液的过滤分离中，滤浆却不宜在冷却后才进行过滤？4.在热传导中，管外绝热层材料包的越厚，热损失就越少，对否?为什么?三.计算题（共60分）B AC 1.（20分）如本题附图所示，槽内水位维持不变。
化工原理考试试题及答案# 化工原理考试试题及答案一、选择题（每题2分，共20分）1. 化工生产中，以下哪项不是化工过程的基本操作？A. 混合B. 过滤C. 蒸馏D. 燃烧答案：D2. 流体在管道中流动时，以下哪项不是影响流体流动的因素？A. 管道直径B. 流体粘度C. 流体温度D. 管道长度答案：D3. 以下哪种情况下，流体的雷诺数（Re）会增大？A. 流体速度增加B. 流体粘度增加C. 管道直径减小D. 流体密度减小答案：A4. 化工热力学中，以下哪项不是热力学第一定律的表述？A. 能量守恒B. 能量转换C. 能量转移D. 能量不可创造或毁灭答案：D5. 在传热过程中，以下哪种方式不是热量传递的方式？A. 导热B. 对流C. 辐射D. 蒸发答案：D...（此处省略剩余选择题及答案）二、简答题（每题10分，共30分）1. 简述化工生产中的三个基本操作单元，并举例说明。
答案：化工生产中的三个基本操作单元包括分离、反应和传递。
分离操作是将混合物中的不同组分分离出来，例如蒸馏操作可以将液体混合物中的不同沸点组分分离。
反应操作是使原料在特定条件下发生化学反应，生成目标产品，例如催化裂化反应将重油转化为轻质燃料。
传递操作涉及物质或能量的传递，如热量传递、质量传递等，例如在换热器中进行的热量传递。
2. 描述雷诺数（Re）的概念及其在化工中的应用。
答案：雷诺数是一个无量纲的数，用于描述流体流动的特性。
它定义为流体的惯性力与粘性力的比值，计算公式为 \( Re = \frac{\rho uL}{\mu} \)，其中 \( \rho \) 是流体密度，\( u \) 是特征速度，\( L \) 是特征长度，\( \mu \) 是流体的动态粘度。
在化工中，雷诺数用于判断流体流动的类型，如层流、过渡流和湍流，这对于设计管道和流体输送系统至关重要。
3. 解释什么是传质过程，并给出一个实际应用的例子。
答案：传质过程是指物质在不同相之间或同一相内由于浓度差异而发生的迁移过程。

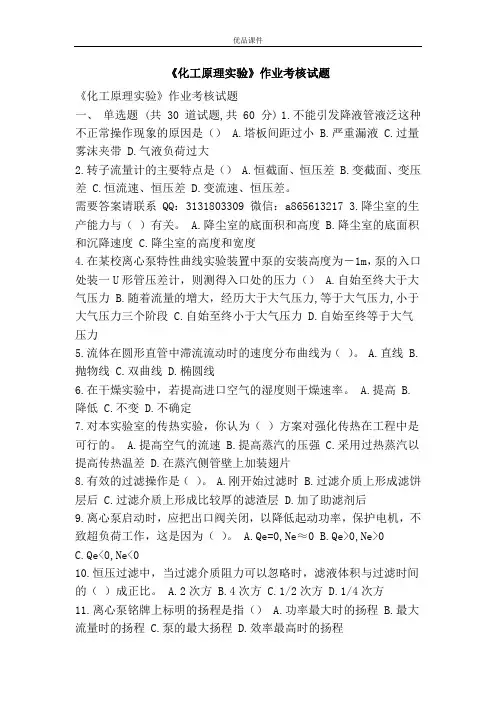

《化工原理实验》作业考核试题《化工原理实验》作业考核试题一、单选题 (共 30 道试题,共 60 分) 1.不能引发降液管液泛这种不正常操作现象的原因是（） A.塔板间距过小 B.严重漏液 C.过量雾沫夹带 D.气液负荷过大2.转子流量计的主要特点是（） A.恒截面、恒压差 B.变截面、变压差 C.恒流速、恒压差 D.变流速、恒压差。
需要答案请联系 QQ：3131803309 微信：a865613217 3.降尘室的生产能力与（）有关。
A.降尘室的底面积和高度 B.降尘室的底面积和沉降速度 C.降尘室的高度和宽度4.在某校离心泵特性曲线实验装置中泵的安装高度为－1m，泵的入口处装一U形管压差计，则测得入口处的压力（） A.自始至终大于大气压力 B.随着流量的增大，经历大于大气压力,等于大气压力,小于大气压力三个阶段 C.自始至终小于大气压力 D.自始至终等于大气压力5.流体在圆形直管中滞流流动时的速度分布曲线为（）。
A.直线 B.抛物线 C.双曲线 D.椭圆线6.在干燥实验中，若提高进口空气的湿度则干燥速率。
A.提高 B.降低 C.不变 D.不确定7.对本实验室的传热实验，你认为（）方案对强化传热在工程中是可行的。
A.提高空气的流速 B.提高蒸汽的压强 C.采用过热蒸汽以提高传热温差 D.在蒸汽侧管壁上加装翅片8.有效的过滤操作是（）。
A.刚开始过滤时 B.过滤介质上形成滤饼层后 C.过滤介质上形成比较厚的滤渣层 D.加了助滤剂后9.离心泵启动时，应把出口阀关闭，以降低起动功率，保护电机，不致超负荷工作，这是因为（）。
A.Qe=0,Ne≈0 B.Qe>0,Ne>0C.Qe<0,Ne<010.恒压过滤中，当过滤介质阻力可以忽略时，滤液体积与过滤时间的（）成正比。
A.2次方 B.4次方 C.1/2次方 D.1/4次方11.离心泵铭牌上标明的扬程是指（） A.功率最大时的扬程 B.最大流量时的扬程 C.泵的最大扬程 D.效率最高时的扬程12.当关小离心泵出口阀时，泵出口处压强计读数（）。

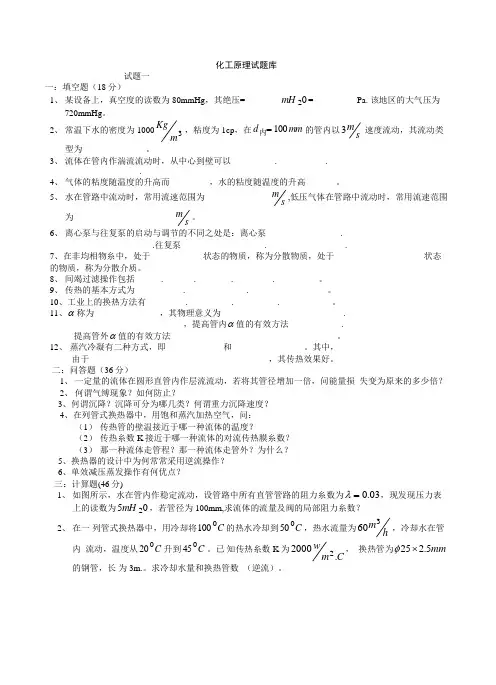

化工原理试题库试题一 一：填空题（18分）1、 某设备上，真空度的读数为80mmHg ，其绝压=________02mH =__________Pa. 该地区的大气压为720mmHg 。
2、 常温下水的密度为10003mKg ，粘度为1cp ，在mm d 100=内的管内以s m3 速度流动，其流动类型为 ______________。
3、 流体在管内作湍流流动时，从中心到壁可以__________.___________.__________________.4、 气体的粘度随温度的升高而_________，水的粘度随温度的升高_______。
5、 水在管路中流动时，常用流速范围为_______________sm,低压气体在管路中流动时，常用流速范围为_______________________sm。
6、 离心泵与往复泵的启动与调节的不同之处是：离心泵_________________. __________________.往复泵___________________.__________________.7、在非均相物糸中，处于____________状态的物质，称为分散物质，处于 __________状态的物质，称为分散介质。
8、 间竭过滤操作包括______._______.________._________.__________。
9、 传热的基本方式为___________.______________.__________________。
10、工业上的换热方法有_________.__________.__________.____________。
11、α称为_______________，其物理意义为____________________________. __________________________，提高管内α值的有效方法____________. 提高管外α值的有效方法______________________________________。
（完整版）化⼯原理实验（思考题答案）实验1 流体流动阻⼒测定1. 启动离⼼泵前，为什么必须关闭泵的出⼝阀门？答：由离⼼泵特性曲线知，流量为零时，轴功率最⼩，电动机负荷最⼩，不会过载烧毁线圈。
2. 作离⼼泵特性曲线测定时，先要把泵体灌满⽔以防⽌⽓缚现象发⽣，⽽阻⼒实验对泵灌⽔却⽆要求，为什么？答：阻⼒实验⽔箱中的⽔位远⾼于离⼼泵，由于静压强较⼤使⽔泵泵体始终充满⽔，所以不需要灌⽔。
3. 流量为零时，U 形管两⽀管液位⽔平吗？为什么？答：⽔平，当u=0 时柏努利⽅程就变成流体静⼒学基本⽅程：Z1 P1 g Z2 p2 g, 当p1 p2时, Z1 Z24. 怎样排除管路系统中的空⽓？如何检验系统内的空⽓已经被排除⼲净？答：启动离⼼泵⽤⼤流量⽔循环把残留在系统内的空⽓带⾛。
关闭出⼝阀后，打开U形管顶部的阀门，利⽤空⽓压强使U形管两⽀管⽔往下降，当两⽀管液柱⽔平，证明系统中空⽓已被排除⼲净。
5. 为什么本实验数据须在双对数坐标纸上标绘？答：因为对数可以把乘、除变成加、减，⽤对数坐标既可以把⼤数变成⼩数，⼜可以把⼩数扩⼤取值范围，使坐标点更为集中清晰，作出来的图⼀⽬了然。
6. 你在本实验中掌握了哪些测试流量、压强的⽅法？它们各有什么特点？答：测流量⽤转⼦流量计、测压强⽤U 形管压差计，差压变送器。
转⼦流量计，随流量的⼤⼩，转⼦可以上、下浮动。
U 形管压差计结构简单，使⽤⽅便、经济。
差压变送器，将压差转换成直流电流，直流电流由毫安表读得，再由已知的压差~电流回归式算出相应的压差，可测⼤流量下的压强差。
7. 读转⼦流量计时应注意什么？为什么？答：读时，眼睛平视转⼦最⼤端⾯处的流量刻度。
如果仰视或俯视，则刻度不准，流量就全有误差。
8. 假设将本实验中的⼯作介质⽔换为理想流体，各测压点的压强有何变化？为什么？答：压强相等，理想流体u=0，磨擦阻⼒F=0，没有能量消耗，当然不存在压强差。
Z1 P1 g u122g Z2 p2 g u222g,∵d1=d2 ∴ u1=u2 ⼜∵ z1=z2(⽔平管) ∴P1=P29. 本实验⽤⽔为⼯作介质做出的λ－Re 曲线，对其它流体能否使⽤？为什么？答：能⽤，因为雷诺准数是⼀个⽆因次数群，它允许d、u、、变化。

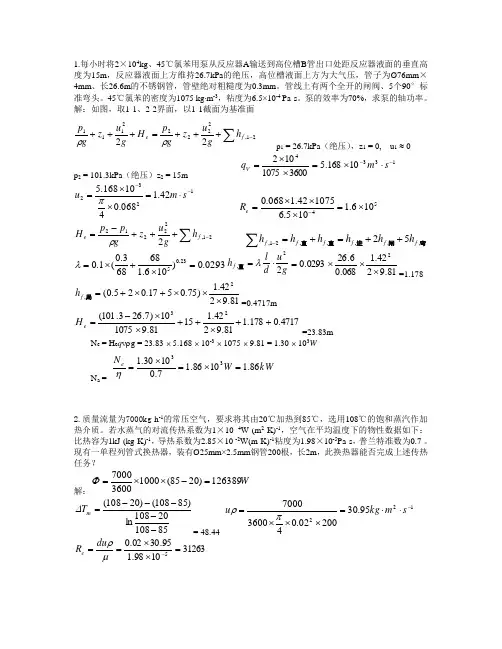

1.每小时将2×104kg 、45℃氯苯用泵从反应器A 输送到高位槽B 管出口处距反应器液面的垂直高度为15m ，反应器液面上方维持26.7kPa 的绝压，高位槽液面上方为大气压，管子为Ø76mm ×4mm 、长26.6m 的不锈钢管，管壁绝对粗糙度为0.3mm 。
管线上有两个全开的闸阀、5个90°标准弯头。
45℃氯苯的密度为1075 kg ⋅m -3，粘度为6.5×10-4 Pa·s 。
泵的效率为70%，求泵的轴功率。
解：如图，取1-1、2-2界面，以1-1截面为基准面∑-+++=+++21,2222211122f e hgu z g p H g u z g p ρρ p 1 = 26.7kPa （绝压），z 1 = 0, u 1 ≈ 0p 2 = 101.3kPa （绝压）z 2 = 15m 133410168.536001075102--⋅⨯=⨯⨯=s m q V123242.1068.0410168.5--⋅=⨯⨯=s m u π54106.1105.6107542.1068.0⨯=⨯⨯⨯=-e R∑-+++-=21,222122f e h g u z g p p H ρ 弯闸进直直,,,,,21,52f f f f f f h h h h h h ++=+=∑-0293.0)106.168683.0(1.023.05=⨯+⨯=λg u d l h f 22,⋅=λ直81.9242.1068.06.260293.02⨯⨯⨯==1.178 81.9242.1)75.0517.025.0(2,⨯⨯⨯+⨯+=局f h =0.4717m4717.0178.181.9242.11581.9107510)7.263.101(23++⨯++⨯⨯-=e H =23.83mN e = H e q V ρg = 23.83 ⨯ 5.168 ⨯ 10-3 ⨯ 1075 ⨯ 9.81 = 1.30 ⨯ 103WN a = kWW N e86.11086.17.01030.133=⨯=⨯=η2.质量流量为7000kg ·h -1的常压空气，要求将其由20℃加热到85℃，选用108℃的饱和蒸汽作加热介质。
（完整版）化工原理实验试卷1化工原理实验试卷注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上；3．考试形式：闭卷；一、填空题1.在阻力实验中，两截面上静压强的差采用倒U 形压差计测定。
2.实验数据中各变量的关系可表示为表格，图形和公式.3.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.4.用饱和水蒸汽加热冷空气的传热实验，试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。
5.用皮托管放在管中心处测量时，其U 形管压差计的读数R 反映管中心处的静压头。
6.吸收实验中尾气浓度采用尾气分析装置测定，吸收剂为稀硫酸，指示剂为甲基红。
7.在精馏实验数据处理中需要确定进料的热状况参数q 值，实验中需要测定进料量、进料温度、进料浓度等。
8.干燥实验操作过程中要先开鼓风机送风后再开电热器，以防烧坏加热丝。
9.在本实验室中的精馏实验中应密切注意釜压，正常操作维持在0.005mPa，如果达到0.008～0.01mPa，可能出现液泛，应减少加热电流（或停止加热），将进料、回流和产品阀关闭，并作放空处理，重新开始实验。
10.吸收实验中尾气浓度采用尾气分析装置测定，它主要由取样管、吸收盒和湿式体积流量计组成的，吸收剂为稀硫酸，指示剂为甲基红。
11.流体在流动时具有三种机械能：即①位能，②动能，③压力能。
这三种能量可以互相转换。
12.在柏努利方程实验中，当测压管上的小孔（即测压孔的中心线）与水流方向垂直时，测压管内液柱高度（从测压孔算起）为静压头，它反映测压点处液体的压强大小；当测压孔由上述方位转为正对水流方向时，测压管内液位将因此上升，所增加的液位高度，即为测压孔处液体的动压头，它反映出该点水流动能的大小。
13.测量流体体积流量的流量计有转子流量计、孔板流量计和涡轮流量计。
14.在精馏实验中，确定进料状态参数q 需要测定进料温度，进料浓度参数。
流体流动阻力测定一、问答题1.在对装置做排气工作时，是否一定要关闭流程尾部的出口阀?为什么？在进行测试系统的排气时，不应关闭系统的出口阀门，因为出口阀门是排气的通道，若关闭，将无法排气，启动离心泵后会发生气缚现象，无法输送液体。
2.如何检测管路屮的空气已经被排除干净？可通过观察离心泵进口处的真空表和出口处压力表的读数，在开机前若真空表和压力表的读数均为零，表明系统内的空气己排干净；若开机后真空表和压力表的读数不为零，则表明，系统内的空气没排干净。
3.以水做介质所测得的入〜Rc关系能否适用于其它流体?如何应用？可以，需对Re进行校正。
4.在不同设备上(包括不同管径)，不同水温下测定的九〜Re数据能否关联在同一条曲线上？不能5.如果测压口、孔边缘有毛刺或安装不垂直，对静压的测量有何影响？压差增大6.实验目的屮需要测定哪两个参数？(1)测定直管摩擦系数乙(2)测定流体流经管件、阀门时的局部阻力系数匕7.什么是局部阻力损失？流体通过管件、阀门时因流体运动方向和速度大小改变所引起的机械能损失称为局部阻力损失。
&局部阻力损失的两种表示方法是什么？当量长度法和阻力系数法。
9.实验开始之前，为什么要排空U型差压计导压管中的空气？测得差压值不准确。
10.实验过程中平衡阀处于开的状态还是关的状态？用于检验差压计的状态是否正常，只有当排气时才打开，实验过程中必须关闭，而实验结束时应打开。
离心泵特性曲线测定问答题1.试从所测实验数据分析，离心泵在启动时为什么要关闭出口阀门？由实验结果可知，流量越大，电机的输出功率越大，离心泵在启动时要关闭出口阀门，流量最小，输出功率最小，保护电机。
2.启动离心泵之前为什么要引水灌泵？如果灌泵后依然启动不起来，你认为可能的原因是什么？离心泵若在启动前未充满液体，则泵壳内存在空气。
由于空气密度很小，所产生的离心力也很小。
此时，在吸入口处所形成的真空不足以将液体吸入泵内。
虽启动离心泵，但不能输送液体。
化工原理试题及答案一、选择题（每题5分，共40分）1. 下列哪种状态改变不能通过加热实现？A. 固态向液态转变B. 液态向气态转变C. 固态向气态转变D. 气态向液态转变答案：C2. 化学反应速率的单位是：A. mol/LB. mol/L·sC. mol/sD. L/mol·s答案：C3. 反应物A、B摩尔比为2：1，若反应满足完全反应定律，则生成物C的摩尔比为：A. 2：1B. 1：2D. 3：1答案：B4. 下列哪一个过程不是化学反应？A. 铁与氧气发生燃烧反应B. 水的蒸发过程C. 酸与碱中和生成盐D. 乙醇与氧化剂酸酐氧化生成乙酸答案：B5. 燃烧反应是一种：A. 同化反应B. 反同化反应C. 插入反应D. 氧化还原反应答案：D6. 化学平衡常数与下列哪个物理量有关？A. 反应速率C. 压力D. 物质的量答案：B7. 已知一化学反应的摩尔比为1：2：1，若反应物A组分的摩尔数为3 mol，生成物C的摩尔数为：A. 9 molB. 6 molC. 3 molD. 12 mol答案：B8. 燃烧是一种：A. 氧化反应B. 还原反应C. 氧化还原反应D. 插入反应答案：C二、解答题（共60分）1. 请简要描述化学反应速率与反应物物质的量、温度、浓度和催化剂的关系。
答案：化学反应速率与反应物物质的量成正比，反应物物质的量越多，反应速率越快。
温度升高会增加反应物分子的平均动能，使反应物分子更易碰撞并产生化学反应，因此反应速率也会增加。
反应物浓度的增加会增加反应物分子之间的碰撞频率，从而加快反应速率。
催化剂能提高反应物分子的反应活性，降低活化能，从而加速反应速率。
2. 简要说明酸碱中和反应的特征及其在生活中的应用。
答案：酸碱中和反应的特征是酸和碱在适当的比例下反应生成盐和水。
在这种反应中，酸和碱的氢离子和氢氧根离子结合成水，同时生成的盐是由酸和碱中的阳离子和阴离子组成。
酸碱中和反应在生活中有广泛应用，例如制备食盐、调味品的生产、酸雨中和、药品的制备等。
化工原理测试试题与答案化工原理测试试题与答案1、当容器的内径大于等于（）mm时，假如不能利用端盖、接管等可拆卸装置进入容器内，应在筒体或封头上开设一个人孔A、500B、1000C、800答案B2、在水冷却器的水侧，不会产生的腐蚀形态是（）A、冲蚀B、汽蚀C、氢侵蚀答案C3、板式塔内部（结构）有确定数量的（），气体自塔底向上以鼓泡喷射的形式穿过塔盘上的液层，使气液两相充分接触，进行传质A、塔盘B、填料C、塔体D、管道答案A4、换热器冷流走向一般为（）A、低进高出B、高进低出C、低进低出D、高进高出答案A5、下列选项中不是泡罩塔缺点的是（）A、气液比的范围小，易堵塞B、结构简洁C、造价高D、气相压降大答案A6、装在固定管板式换热器壳体上的简洁变形的构件是（）A、封头B、接头C、膨胀节A、液体、气体B、气体、固体C、固体、液体D、气体、液体答案D7、用无缝钢管制造的圆筒体，容器的公称直径指筒体的（）A、外径B、内径C、中径答案A8、列管式换热器中，折流板与支持板的固定主要是通过（）来实现A、拉杆和定距管B、导流筒C、填料函答案A9、确定下列合成氨的分子式（）A、HC1B、H20C、NH3D、CO答案C10、球形封头使用较少的主要缘由是（）A、制造比较困难B、费料C、受力状况不好答案A11、机械传动的工作力气可以用功率效率和传动比表示，其中传动比的公式为（）A、n=Pw/Poi=nl/n2Pm=（1-1.3）Po答案B12、在化工设备中用字母S表示的压力容器为（）A、反应器B、换热器C、分别器D、存储器答案C13、压力容器中不连续应力是由（）引起的A、内压B、约束或限制C、热载荷答案B14、辐射式温度计是利用物质的（）的原理显示温度的变化A、热辐射B、受热膨胀C、产生的热电势D、热电效应答案A15、舌型塔是为了防止过量（）而设计的一种塔型A、液体回流B、气体夹带C、液体夹带D、液沫夹带答案D16、对于塔设备有如下概念它是化工生产过程中可供或液液两相之间进行接触机会达到相际及传热目的又能使接触之后的两相准时分开互不夹带的设备A、气液/直接/传质B、固气/直接/传质C、气液/间接/传质D、固气/直接/传量答案A17、对于存储有毒介质的法兰密封面型式，一般不选用（）A、平面型B、凹凸面型C、梯槽面型答案A18、依据介质压力自动启闭，避开设备管道患病破坏的闸门是（）A、截止阀B、节流阀C、平安阀答案C19、为了避开壳程流体对换热管产生的猛烈冲刷，延长换热管的使用寿命我们应在壳程流体入口处设置（）A、设备法兰B、平安附件C、缓冲挡板与接管答案C20、填料塔所用的填料分为实体填料和网体填料两大类，以下属于实体填料的是（）A、波纹板B、阶梯环C、鞍形网答案A21、从受力角度考虑，椭圆形封头、碟形封头、半球形封头和折边球面封头四种凸形封头中，（）的受力状况最好A、椭圆形封头B、碟形封头C、半球形封头D、折边球面封头答案A22、平安阀与压力容器之间装设截断阀门的，压力容器正常运行期间阀门必需保证（）A、关闭B、半开C、全开答案C23、塔顶回流罐界位水位太高会引起（）A、脱水带油B、回流带水C、汽油泵抽空答案B24、下列状况中，（）不是诱发降液管液泛的缘由A、液、气负荷过大B、过量雾沫夹带C、塔板间距过小D、过量漏液答案D25、对于非均相液-液分散过程，应优先选择（）搅拌器A、锚式B、涡轮式C、桨式D、推动式答案B26、容积大于10m3的低温液体储存容器（如液氨储罐）属于哪种容器（）OA、第一类B、其次类C、第三类答案C27、以下属于管式加热炉的结构组成的是（）A、余热回收系统B、干燥系统C、循环系统答案A28、下列属板式塔的设备是（）A、填料塔B、筛板塔C、加热炉D、转化器答案B29、中段回流量增大，塔内液相回流量多，取热量（），使汽相上升量削减，侧线抽出温度降低A、不变B、变大C、变小答案B30、确定下列盐酸的分子式（）A、H2ONaClC、HC1D、CO答案c31、工作压力为lOMpa容积为2n13的乙烯贮罐属于（）A、I类容器B、II类容器C、III类容器D、不上类答案C32、下列压力容器属于反应容器的是（）A、热交换器B、回收塔C、洗涤器D、流化床答案D33、设计压力在1.6Mpa和lOMpa之间的压力容器属于（）A、低压容器B、高压容器C、中压容器D、超高压容器答案C34、塔类设备进料口防护板的作用是（）A、使进料分布均匀B、抵消进料的冲刷力C、防杂质进入D、破沫答案B35、确定碳钢的含碳量（）A、碳大于2.1%B、碳等于2.1%C、碳小于2.1%答案C36、奥氏体不锈钢最简洁导致应力腐蚀的环境是含（）的环境A、氯禺子B、湿H2sC、液态高浓度NH3（无水）答案A37、釜式反应器装有蛇管的作用是（）A、传热B、出物料C、搅拌D、加物料答案:A38、由于摩擦而引起零件表面层材料被破坏的现象称为A、摩擦B、磨损C、润换答案B39、在化工设备中用字母R表示的压力容器为（）A、反应器B、换热器C、分别器D、存储器答案A40、设计筛板塔时，若转变某一结构参数，会引起负荷性能图的变化下面叙述中正确的一组是（）A、板间距降低，使雾沫夹带线上移B、板间距降低，使液泛线下移C、塔径增大，使液泛线下移D、降液管面积增加，使雾沫夹带线下移答案D41、氢腐蚀是一种（）A、化学腐蚀B、电化学腐蚀C、均匀腐蚀答案A42、不适宜做调整流体流量及输送含颗粒物料的阀门是oA、旋塞阀B、截止阀C^闸阀D、节流阀答案C43、划分压力容器类别的压力条件是指（）A、最高工作压力B、最高允许工作压力C、设计压力D、平安阀开启压力答案C44、工作介质为高温或有毒气体的压力容器，应接受（）A、内闭式人孔B、外闭式人孔C、内闭式人孔和外闭式人孔都可以答案A45、裙座与塔体的连接焊缝，如接受塔接焊缝，则焊缝截面处同时承受（）和剪力作用，所以操作或水压试验时，焊缝承受复合剪切应力作用A、压力B、强度C、载荷D、定力答案C46、下列不属于工程上常接受的开孔补强结构的是（）A、补强圈补强B、多层包扎补强C、厚壁管补强D、整体锻件补强答案B47、（）是指材料抵抗更硬物体压入而产生塑性变形，包括产生压痕或划痕的力气A、塑性B、硬度C、韧性答案B48、盛装易燃介质的容器，严禁用（）置换A、氮气B、空气C、惰性气体答案B49、确定下列甲烷分子式（）A、HC1B、NH3C、CH4D、CO答案C50、进料温度高入塔热量增加塔内汽化量增大，塔顶温度上升汽油干点（）A、不变B、减小C、增大答案C51、在回转壳体上，若经线为直线时，第一曲率半径等于（）A、平行圆半径B、8C、第一曲率半径答案B52、板式塔是接触式气液传质设备；填料塔是接触式气液传质设备，操作时为连续相A、微分、微分B、连续、微分C、逐级、微分D、逐级、逐级答案C53、下列不属于塔设备的缺陷和故障的是（）A、塔内工作面积垢B、塔体壁厚减薄C、换热管与管板间的缝隙腐蚀答案C54、（）有保持塔盘板上确定液层高度和促使液流均匀分布的作用A、受液盘B、进口堰C、溢流堰答案C55、填料塔操作时把握在载液区区域时，连续相是，分散相是。
1．吸收实验中尾气浓度采用尾气分析装置测定，它主要由取样管、吸收盒 _ 和湿式体积流量计组成的，吸收剂为稀硫酸，指示剂为甲基红。
2．某填料塔用水吸收空气中的氨气，当液体流量和进塔气体的浓度不变时，增大混合气体的流量，此时仍能进行正常操作，则尾气中氨气的浓度______A____。
A．增大 B. 减少 C. 不变 D. 不确定3．在干燥实验中，提高空气的进口温度则干燥速率______A________;若提高进口空气的湿度则干燥速率__________B_________。
A．提高 B. 降低 C. 不变 D. 不确定4．在精馏实验数据处理中需要确定进料的热状况参数q值，实验中需要测定进料量、进料温度、进料浓度等。
5．干燥实验操作过程中要先开鼓风机送风后再开电热器，以防烧坏加热丝。
6．在本实验室的精馏实验过程，发生了液泛现象，试分析原因并提出解决的方法。
发生液泛的原因是由于回流过大、加热电热电流，液泛后应减少加热电流，调节无效，应停止加热，将进料、回流和产品阀关闭，并作放空处理，重新开始实验。
7.使用废气循环对干燥作业有什么好处？干燥热敏性物料或易变形、开裂的物料为什么多使用废气循环？节约能源，提高热效率，同时有利于维持干燥介质的温度和湿度不变。
在干燥热敏性物料或易变形、开裂的物料使用废气循环可以降低干燥介质的温度及提高干燥介质的湿度，降低干燥速率防止物料经历过高的温度变质。
8.将本塔适当加高，是否可以得到乙醇的质量浓度为98％以上的酒精溶液？为什么？不能，因为乙醇－水在常压下形成恒沸点，恒沸点处乙醇的质量浓度为0.89，此时相对挥发度为零，无法再分离。
1、精馏实验过程中，要密切注意釜压，正常操作维持在0.005mPa，若超过0.01mPa，应减少加热电流，调节无效，可能出现液泛现象，应停止加热，将进料、回流和产品阀关闭，并作放空处理，重新开始实验。
2、。
在填料塔流体力学特性测试中，压强降与空塔气速之间的函数关系应绘在双对数坐标系中，当有液体喷淋时，随气速的进一步增加出现载点，这时填料层持液量开始增大，压强降与空塔气速的关联线向上弯曲，斜率变大，当气速继续增大，填料层持液量越积越多，气体的压强几乎是垂直上升，气体以泡状通过液体，出现液泛现象，此点称泛点。
化工原理试题及答案一、选择题（每题2分，共20分）1. 化工生产中，下列哪种设备不属于传热设备？A. 换热器B. 反应器C. 冷凝器D. 蒸发器2. 根据牛顿冷却定律，物体的冷却速率与什么有关？A. 物体的质量B. 物体的温度C. 物体与周围环境的温差D. 物体的体积3. 在化工生产中，下列哪种分离方法不适用于液体混合物的分离？A. 蒸馏B. 过滤C. 离心D. 萃取4. 根据Fick's扩散定律，扩散通量与什么成正比？A. 浓度梯度B. 温度C. 压力D. 扩散时间5. 在化工生产中，下列哪种情况会导致传热效率降低？A. 增加热流体的温度B. 增加冷流体的流速C. 增加传热面积D. 增加传热介质的粘度二、简答题（每题10分，共30分）6. 简述化工生产中的三种基本传热方式及其特点。
7. 什么是物料平衡？在化工生产中如何应用物料平衡进行计算？8. 描述并解释化工生产中的连续搅拌槽式反应器（CSTR）的工作原理。
三、计算题（每题25分，共50分）9. 某工厂需要将100 kg/h的液态原料在换热器中从30°C加热到100°C。
已知热流体的进口温度为200°C，出口温度为150°C，热流体的比热容为1.2 kJ/kg·K，传热系数为500 W/m²·K。
求所需的换热面积。
10. 某工厂的连续搅拌槽式反应器（CSTR）中进行一级不可逆反应A→ B，反应速率常数k=0.05 s⁻¹。
反应器的体积为10 m³，反应物A的初始浓度为1 mol/L。
假设反应物A的进料浓度为0.5 mol/L，出料浓度也为0.5 mol/L。
求反应器中A的浓度。
答案一、选择题1. 答案：B（反应器是用于化学反应的设备，不是传热设备）2. 答案：C（牛顿冷却定律表明冷却速率与温差成正比）3. 答案：B（过滤主要用于固体与液体的分离）4. 答案：A（Fick's扩散定律表明扩散通量与浓度梯度成正比）5. 答案：D（增加传热介质的粘度会降低传热效率）二、简答题6. 答案：化工生产中的三种基本传热方式包括导热、对流和辐射。
OK《化⼯原理实验》（下册）期末试卷《化⼯原理实验》（下册）期末试卷(样卷)⼀、填空(20%)、选择(20%)：（选择题对的打√，错的打×）（⼆）精馏1、在正常操作下，影响精馏塔全塔效率的因素A、仅与操作条件有关（）；B、仅与物料和设备条件有关（）；C、与物料、设备条件和操作条件有关（）。
2、下列哪种说法正确？A、⼀块塔板只进⾏⼀次部分汽化和部分冷凝（）；B、部分汽化和部分冷凝的次数愈多，分离效果愈好（）；C、挥发度的定义是：组分的⽓相分压与组分液相的浓度之⽐（）；D、当溶液浓度不变时，温度愈⾼，挥发度愈⼤（）；E、本次实验是加压精馏，塔顶冷凝器采⽤的是分凝器（）；G、在相同的回流⽐下，回流液体温度越低，塔内实际循环的物料量越⼤，所需理论板数越少，其代价⾃然是塔釜的热耗增加（）；H、如果各层塔板的单板效率都相等，⼀般也就等于全塔效率（）；I、单板效率直接反映单独⼀层塔板上传质的优劣，常⽤于塔板研究中，⽽总板效率是反映整座塔的平均传质效果，便于从理论板数得到实际板数，常⽤于板式塔设计中。
（）；J、对理想溶液⽽⾔,当温度不变时,浓度愈⼤,挥发度愈⼤,两者成正⽐关系（）；3、操作中的精馏塔，保持，，，，不变，减⼩，则：A、不变，增加（）；B、减⼩，增加（）；C、减⼩，不变（）。
4、精馏塔操作应掌握的三个平衡是：、、。
这三个平衡是相互影响、互相制约的，操作中常是以平衡的变化为主，相应地调节平衡去达到平衡的⽬的。
5、如果进料量⼤，但塔顶采出量不变，其后果是回流⽐，塔内物料量，塔顶与塔釜的压差，严重是会引起。
（三）⼲燥1、本次实验使⽤500g湿绿⾖，若其中含⽔分100g，则绝⼲物料质量为400g，其⼲基含⽔率为：A、25% （）；B、20% （）；C、80% （）。
2、在恒定⼲燥条件下，将含⽔量为30%的绿⾖进⾏⼲燥，开始时⼲燥速率恒定，当⼲燥⾄含⽔10%时，⼲燥速率开始下降，再继续⼲燥⾄物料衡重，并测得此物料含⽔量为2%，则物料的临界含⽔量为：A、10% （）；B、6% （）；C、2% （）。
化⼯原理试卷及答案6套..试题⼀⼀、填空与选择（其中填空每⼩题6分，选择每⼩题4分，共40）1．某设备的表压强为100kPa，则它的绝对压强为____kPa；另⼀设备的真空度为400mmHg，则它的绝对压强为____。
（当地⼤⽓压为101.33 kPa）。
流体在钢管内作湍流流动时，摩擦系数λ与____和____有关；若其作完全湍流（阻⼒平⽅区），则λ仅与____有关。
2．在⼀⽔平变径管路中,在⼩管截⾯A和⼤管截⾯B连接⼀U型压差计,当流体流过该管时,压差计读数R 值反映.（）A．A、B两截⾯间的压强差； B．A、B两截⾯间的流动阻⼒；C．A、B两截⾯间动压头变化； D．突然扩⼤或缩⼩的局部阻⼒。
3．离⼼泵启动前需要先向泵内充满被输送的液体，否则将可能发⽣现象。
⽽当离⼼泵的安装⾼度超过允许安装⾼度时，将可能发⽣现象。
离⼼泵通常采⽤调节流量；往复泵采⽤调节流量。
4．在测定离⼼泵性能时，若将压⼒表装在调节阀以后，则压⼒表读数p2将（），⽽当压⼒表装在调节阀以前，则压⼒表读数p1将（），A.随流量增⼤⽽减⼩；B.随流量增⼤⽽增⼤；C.随流量增⼤⽽基本不变；D.随真空表读数的增⼤⽽减⼩。
5．在降尘室中除去某粒径的颗粒时，若降尘室⾼度增加⼀倍，则颗粒的沉降时间____，⽓流速度____，⽣产能⼒____。
旋风分离器与切问进⼝⽓速相同时，随着旋风分离器的直径越⼤，其离⼼分离因数，被分离的颗粒的临界粒径越。
6，间歇过滤机的⽣产能⼒可写为Q=V/∑θ，此处V为，∑θ等于⼀个操作循环中、、和三项之和。
板框过滤机的洗涤速率为最终过滤速率的。
7. 物体⿊度是指在___温度下，物体的___与_____ 之⽐，在数值上它与同⼀温度下与物体的_____相等。
根据有⽆热补偿或补偿⽅法不同，列管式换热器的⼀般结构型式有、、等。
8. 在列管换热器中饱和蒸⽓加热空⽓，有：甲）传热管的壁稳接近加热蒸⽓温度；⼄）换热器总传热系数K将接近空⽓侧的对流传热系数。
化工原理试题（含答案）化工原理试题及答案（绝密请勿到处宣扬）12 月25 日一、填空题（共15 空，每空2 分，共30 分）1. 一容器真空表读数为10 kpa ，当地大气压强为100 kpa ，则此容器的绝对压强和表压强（以kpa 计）分别为：（90kpa ）和（-10kpa ）。
2. 热传导只发生在固体和（静止）的或（滞）流动的流体中。
3. 物体的吸收率越（大），其辐射能力越（大）。
（填大或小）4. 蒸发中以（二次蒸汽）是否再利用而分为单效或多效蒸发。
5. 蒸发中的温度差损失主要由溶液中的（不挥发溶质）、液柱的（静压头）和管路（阻力）所引起的沸点升高三部分组成。
6. 一容器压力表读数为10 kpa ，当地大气压强为100 kpa ，则此容器的绝对压强（以kpa 计）为：（90kpa ）。
7. 对于同种流体，自然对流时的对流传热系数比时的（小）。
（填大或小）8. 物体的吸收率越大，其辐射能力越（大），所以黑体的辐射能力比灰体的（大）。
（填大或小）9. 蒸发操作所用的设备称为（蒸发器）。
10. 按二次蒸汽是否被利用，蒸发分为（单效蒸发）和（多效蒸发）。
二、选择题（共 5 题，每题 2 分，共10 分）1. 对吸收操作有利的条件是：（D ）A. 操作温度高、压强高；B. 操作温度高、压强低；C. 操作温度低、压强低；D. 操作温度低、压强高2. 精馏塔内上层塔板液相轻组分浓度较下层塔板（A ），液相温度较下层塔板（）A. 高，低；B. 低，高；C. 高，高；D. 低，低3. （D ）是塔内气液两相总体上呈逆流流动，而在每块塔板上呈均匀的错流流动。
A. 板式塔的传质意图；B. 板式塔的设计过程；C. 板式塔的恒摩尔流要求；D. 板式塔的设计意图4. 恒定干燥条件是指湿空气在干燥器内的（C ）及与物料的接触方式都不变。
A. 温度、焓值、湿度；B. 流速、压强、湿度；C. 流速、温度、湿度；D. 温度、湿度、压强5. 对于湿物料的湿含量，下面哪种说法是正确的？（B）A. 平衡水一定是自由水；B. 平衡水一定是结合水；C. 自由水一定是结合水；D. 自由水一定是非结合水6. 当二组分液体混合物的相对挥发度为（C ）时，不能用普通精馏方法分离。
1化工原理实验试卷注意事项：1. 考前请将密封线内填写清楚；2. 所有答案请直接答在试卷上；3．考试形式：闭卷；一、填空题1.在阻力实验中，两截面上静压强的差采用倒U 形压差计测定。
2.实验数据中各变量的关系可表示为表格，图形和公式.3.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.4.用饱和水蒸汽加热冷空气的传热实验，试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。
5.用皮托管放在管中心处测量时，其U 形管压差计的读数R 反映管中心处的静压头。
6.吸收实验中尾气浓度采用尾气分析装置测定，吸收剂为稀硫酸，指示剂为甲基红。
7.在精馏实验数据处理中需要确定进料的热状况参数q 值，实验中需要测定进料量、进料温度、进料浓度等。
8.干燥实验操作过程中要先开鼓风机送风后再开电热器，以防烧坏加热丝。
9.在本实验室中的精馏实验中应密切注意釜压，正常操作维持在0.005mPa，如果达到0.008～0.01mPa，可能出现液泛，应减少加热电流（或停止加热），将进料、回流和产品阀关闭，并作放空处理，重新开始实验。
10.吸收实验中尾气浓度采用尾气分析装置测定，它主要由取样管、吸收盒和湿式体积流量计组成的，吸收剂为稀硫酸，指示剂为甲基红。
11.流体在流动时具有三种机械能：即①位能，②动能，③压力能。
这三种能量可以互相转换。
12.在柏努利方程实验中，当测压管上的小孔（即测压孔的中心线）与水流方向垂直时，测压管内液柱高度（从测压孔算起）为静压头，它反映测压点处液体的压强大小；当测压孔由上述方位转为正对水流方向时，测压管内液位将因此上升，所增加的液位高度，即为测压孔处液体的动压头，它反映出该点水流动能的大小。
13.测量流体体积流量的流量计有转子流量计、孔板流量计和涡轮流量计。
14.在精馏实验中，确定进料状态参数q 需要测定进料温度，进料浓度参数。
15.在本实验室的传热实验中，采用套管式换热器加热冷空气，加热介质为饱和水蒸汽，可通过增加空气流量达到提高传热系数的目的。
16.在干燥实验中，要先开风机，而后再打开加热以免烧坏加热丝。
17.在流体流动形态的观察实验中，改变雷诺数最简单的方法是改变流量。
18.（1）离心泵最常用的调节方法是出口阀门调节；（2）容积式泵常用的调节方法是旁路调节。
19.在填料塔流体力学特性测试中，压强降与空塔气速之间的函数关系应绘在双对数坐标系中，当有液体喷淋时，随气速的进一步增加出现载点，这时填料层持液量开始增大，压强降与空塔气速的关联线向上弯曲，斜率变大，当气速继续增大，填料层持液量越积越多，气体的压强几乎是垂直上升，气体以泡状通过液体，出现液泛现象，此点称泛点。
二、选择题11.流体流过转子流量时的压强降随其流量增大而C。
A．增大B.减少C.不变D.不确定12.U 型压差计不可能测出的值为D。
A．表压B.真空度C.压强差D.绝对压13.在不同条件下测定直管摩擦系数与雷诺数的数据，能否关联在同一条曲线上D。
A．能B.不能C.只有温度相同时才能D.只有管粗糙度相等时才能。
14.对本实验室的传热实验，你认为A 方案对强化传热在工程中是可行的。
A．提高空气的流速B.提高蒸汽的压强C.采用过热蒸汽以提高传热温差D.在蒸汽侧管壁上加装翅片15.以水作实验流体所测得的直管阻力系数与雷诺数的关系适用于A。
A．牛顿型流体B.只有液体流体C.任何流体D.只有水本身16.当管子放置的角度或水流方向改变时，流速不变，其能量损失C。
A．增大B.减少C.不变D.不确定17.离心泵在恒定转速下的扬程与流量（H－Q）曲线为已知，现增大转速，此时H～Q 线会A。
A．上移B.下移C.不变D.不确定18.用皮托管放在管中心处测量时，其U 形管压差计的读数R 反映管中心处的D。
A．冲压能B.静压能C.位能D.动能19.某填料塔用水吸收空气中的氨气，当液体流量和进塔气体的浓度不变时，增大混合气体的流量，此时仍能进行正常操作，则尾气中氨气的浓度A。
A．增大B.减少C.不变D.不确定20.在干燥实验中，提高空气的进口温度则干燥速率A;若提高进口空气的湿度则干燥速率B。
A．提高B.降低C.不变D.不确定三、问答题1.请分别写出测量流量、压力的仪表各三个。
答：转子流量计、涡轮流量计、孔板流量计。
2.离心泵为什么要求在关闭出口阀门时启动？为什么？答：当关闭出口阀门时，流量为零时，电机消耗的功率最小，启动电流最小，以免烧坏电机。
3.某糖厂的换热器，采用饱和水蒸汽加热介质，运行一段时间后发现传热效果下降，试分析可能的原因？2答：结垢、饱和蒸汽中混有不凝气体、饱和水蒸汽压力不够、冷凝水不能及时排除等4.在本实验室的精馏实验过程，发生了液泛现象，试分析原因并提出解决的方法。
答：发生液泛的原因是由于回流过大、加热电热电流，液泛后应减少加热电流，调节无效，应停止加热，将进料、回流和产品阀关闭，并作放空处理，重新开始实验。
5.使用废气循环对干燥作业有什么好处？干燥热敏性物料或易变形、开裂的物料为什么多使用废气循环？答：节能，降低干燥温度和干燥速率6.将本塔适当加高，是否可以得到乙醇的质量浓度为98％以上的酒精溶液？为什么？答：不能，因为乙醇－水在常压下形成恒沸点，恒沸点处乙醇的质量浓度为0.89，此时相对挥发度为零，无法再分离。
7.编写实验报告应包括哪些内容？答：实验题目、报告人及合作者姓名、实验任务、实验原理、实验设备及流程、操作、原始数据记录和数据整理表格、实验结果，用图线或关系式表达出来、分析讨论8.请分别写出测量流量、温度的仪表各三个。
流量计：孔板轮流量计、转子流量计、涡轮流量计。
温度计：玻璃液体温度计、热电阻温度计、热电偶温度计。
9.在传热实验中的用饱和水蒸汽加热空气，你所测的传热管的壁温是接近蒸汽的温度还是空气的温度？解释其原因。
答：传热管的壁温接近蒸汽的温度。
因为传热过程中，蒸汽的传热膜系数远远大于空气的传热膜系数，因此蒸汽侧的热阻远远小于空气侧的热阻，壁温接近蒸汽的温度。
10.在本实验室的精馏实验过程，打开回流阀，却没有回流，试分析原因并提出解决的方法。
答：（1）可能回流阀开得太大，而冷凝回流液不足：应关小回流阀，检查冷却水是否正常，适当开大冷却水阀。
（2）可能是回流管存在不凝性气体，应作排不凝性气体处理。
11.在本实验室的吸收实验中，空气是由什么设备来输送的？如何调节空气的流量？答：空气是由风机输送，用旁路阀调节空气的流量。
12.在精馏实验中，你认为塔釜加热量主要消耗在何处？你有何节能措施？答：塔釜加热量主要消耗在将物料轻组分汽化及塔顶组分冷凝，热损失等方面。
采用热泵技术、尽量用较小的回流比，选择适宜的进料状态，采用中间再沸器及中间冷凝器等。
13.在本实验室的离心泵特性曲线的测试中，启动离心泵时应注意那些事项？答：应先灌水排气，然后在出口阀门关闭的情况下启动泵。
14.在传热实验中，为什么要稳定一段时间才能开始进行实验？需要稳定的参数有那些？答：传热实验的原理是根据热量恒算式和传热速率方程式：KA tm= WcρcCpc(t2-t1) 测定传热系数，实验条件的稳定才能保证热量衡算的成立；此外换热器工作时，空气流速、水蒸汽温度的变化对传热系数K 都有影响，其中空气流速影响较大。
实验时，控制阀门开度维持稳定的空气流量，控制水蒸汽的压力不变。
15.写出三种填料的名称。
答：拉西环、鲍尔环、阶梯环等。
16.使用废气循环对干燥作业有什么好处？干燥热敏性物料或易变形、开裂的物料为什么多使用废气循环？答：节约能源，提高热效率，同时有利于维持干燥介质的温度和湿度不变。
在干燥热敏性物料或易变形、开裂的物料使用废气循环可以降低干燥介质的温度及提高干燥介质的湿度，降低干燥速率防止物料经历过高的温度变质。
17.在化工原理实验中多次使用转子流量计，在转子流量计的使用过程中应注意那些事项？答：气体转子流量计的刻度是使用20℃下1atm 的空气进行标定的，液体流量计采用20℃的水进行标定的，因此在使用时要同时测定使用状态下的压力和温度进行校核。
四、下图是填料吸收塔性能测定实验装置，现发现共存在5 处错误或遗漏，试指出并加以改正，简要说明原因。
尾气的浓度由尾气取样用气相色谱进行分析。
吸收实验装置流程图1.水流量调节阀2.水转子流量计3.氨气钢瓶4.减压阀5.氨缓冲器6.氨气流量调节阀7.转子流量计8.气泵9.空气缓冲器10.放空阀11 空气转子流量计12.吸收塔13.塔底排液管14.压差计15.压力表16,17,排污阀五、下图是离心泵性能测定实验装置，现发现共存在5 处错误或遗漏，试指出并加以改正，简要说明原因。
图1 离心泵性能测定实验装置1－离心泵；3－泵出口阀；6－转速表；7－转速传感器；8－冷却风扇；9－灌水阀；11－弯头；13－文丘里流量计；14－计量槽；15－水槽；16－温度计（1）在泵的进口要安装进口阀或底阀，因为离心泵在启动前需要灌水排气，二在灌水排气之前，要将进口阀关闭，否则达不到目的。
（2）需要在离心泵的进出口安装真空表、压力表。
因为在测定扬程与流量曲线时（H－Q）需要测定离心泵进出口的表压。
（3）文丘里流量计的取压点错误，按图中所示，压差计的读数为流体经过流量计时的压强降，而不能测定流体在管内的流速，正确的安装方法是测压点应在文丘里流量计的进口及其喉部利用能量转换从而达到测速的目的。
（4）U 形管压差计中指示剂的液位错误，当有流体流动时，应是左边低，右边高，原因是文丘里流量计进口处的静压头大于3其喉部的静压头。
六、某工厂要分离乙醇－水混合物，进料中易挥发组分的含量为40％（体积分率，下同），现要求将易挥发组分提浓至90％，而残液中易挥发组分不高于3％，请提出实施方案完成上述任务，要求简述所采用的主要设备及其操作原理，需要控制的主要工艺参数，所使用的测量仪表，并绘出简单工艺流程示意图（要标注）。
若要得到无水乙醇，采用你所设计的流程是否可行，为什么？试举几种你所了解的工业上用来生产无水乙醇的方法。
答：由于乙醇与水的挥发度不同，可采用精馏法分离该混合物。
精馏塔的原理是：将由挥发度不同的组分所组成的混合物，在精馏塔中进行多次部分汽化和多次部分冷凝，使其分离成为几乎纯态组分的过程。
采用的设备是精馏塔，其结构可以是板式塔或填料塔，提供分离的场所。
再沸器提供上升蒸汽；冷凝器提供回流液体。
需要控制的主要参数：塔顶的温度和压力，回流量，产品量，进料量，塔釜加热温度和压力，冷凝液的量（冷却剂的进出口温度），产品和残液的浓度。
使用的仪表：流量计，温度测量仪表、压力计，酒度计。
操作流程示意图如右：采用本流程得不到无水乙醇，因为乙醇和水会形成恒沸物，用该设计的流程最大浓度为恒沸点浓度即0.894%(mol%)。
