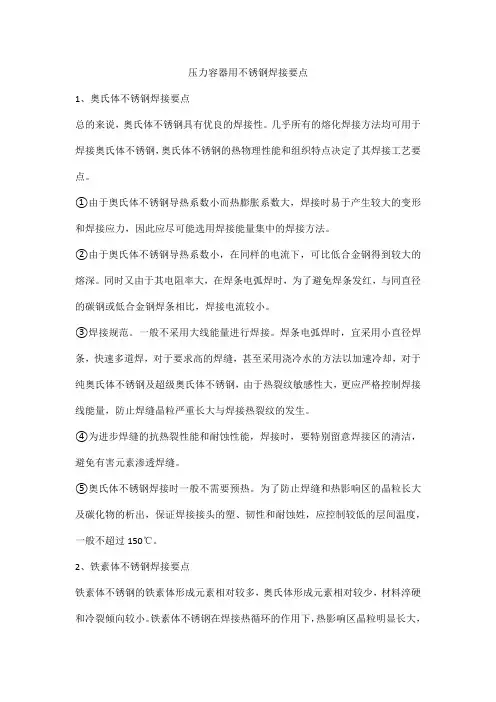

压力容器用不锈钢焊接要点1、奥氏体不锈钢焊接要点总的来说，奥氏体不锈钢具有优良的焊接性。
几乎所有的熔化焊接方法均可用于焊接奥氏体不锈钢，奥氏体不锈钢的热物理性能和组织特点决定了其焊接工艺要点。
①由于奥氏体不锈钢导热系数小而热膨胀系数大，焊接时易于产生较大的变形和焊接应力，因此应尽可能选用焊接能量集中的焊接方法。
②由于奥氏体不锈钢导热系数小，在同样的电流下，可比低合金钢得到较大的熔深。
同时又由于其电阻率大，在焊条电弧焊时，为了避免焊条发红，与同直径的碳钢或低合金钢焊条相比，焊接电流较小。
③焊接规范。
一般不采用大线能量进行焊接。
焊条电弧焊时，宜采用小直径焊条，快速多道焊，对于要求高的焊缝，甚至采用浇冷水的方法以加速冷却，对于纯奥氏体不锈钢及超级奥氏体不锈钢，由于热裂纹敏感性大，更应严格控制焊接线能量，防止焊缝晶粒严重长大与焊接热裂纹的发生。
④为进步焊缝的抗热裂性能和耐蚀性能，焊接时，要特别留意焊接区的清洁，避免有害元素渗透焊缝。
⑤奥氏体不锈钢焊接时一般不需要预热。
为了防止焊缝和热影响区的晶粒长大及碳化物的析出，保证焊接接头的塑、韧性和耐蚀姓，应控制较低的层间温度，一般不超过150℃。
2、铁素体不锈钢焊接要点铁素体不锈钢的铁素体形成元素相对较多，奥氏体形成元素相对较少，材料淬硬和冷裂倾向较小。
铁素体不锈钢在焊接热循环的作用下，热影响区晶粒明显长大，接头的韧性和塑性急剧下降。
热影响区晶粒长大的程度取决于焊接时所达到的最高温度及其保持时间，为此，在焊接铁素体不锈钢时，应尽量采用小的线能量，即采用能量集中的方法，如小电流TIG、小直径焊条手工焊等，同时尽可能采用窄间隙坡口、高的焊接速度和多层焊等措施，并严格控制层间温度。
由于焊接热循环的作用，一般铁素体不锈钢在热影响区的高温区产生敏化，在某些介质中产生晶间腐蚀。
焊后经700~850℃退火处理，使铬均匀化，可恢复其耐蚀性。
普通高铬铁素体不锈钢可采用焊条电弧焊、气体保护焊、埋弧焊焊等熔焊方法。
中华人民共和国行业标准JB 4708—2000JB/T 4709—2000JB 4744—2000钢制压力容器焊接工艺评定钢制压力容器焊接规程钢制压力容不得器产品焊接试板的力学性能检验Welding procedure qualification for steel pressure vesselsWelding specification for steel pressure vesselsMechanical property tests of product welded test coupons for steel pressure vessels2000—08—15发布 2000—10—01实施国家机械工业局国家石油和化学工业局发布关于发布《钢制压力容器焊接工艺评定》等四项行业标准的通知国机管［2000］401令有关单位：根据国家质量技术监督局规定的压力容器行业标准审批程序，现发布《钢压力容器焊接工艺评定》等四项行业标准，编号与名称如下：强制性标准：JB 4708—2000钢制压力容器焊接工艺评定（代替JB 4708—1992）JB 4710—2000钢制塔式容器（代替JB 4710—1992）JB 4744—2000钢制压力容器产品焊接试板的力学性能检验（代替GBl50—1998附录 E）推荐性标准：JB/T4709—2000钢制压力容器焊接规程（代替JB/T4709—1992）以上标准于 2000年10月1日起实施，其出版发行工作责成全国压力容标准化技术委员会按期组织完成。
国家机械工业局国家石油和化学工业局2000年 8月15日目次JB 4708—2000 钢制压力容器焊接工艺评定 (1)前言 (5)1范围 (7)2引用标准 (7)3术语 (8)4总则 (8)5对接焊缝、角焊体焊接工艺评定规则 (9)6耐蚀堆焊工艺评定规则 (21)7试验要求和结果评价 (22)附录 A（标准的附录）不锈钢复合钢焊接工艺评定 (32)附录 B（提示的附录）焊接工艺指导书和焊接工艺评定报告表格推荐格式 (33)JB/T 4709—2000 钢制压力容器焊接规程 (39)前言 (40)1范围 (41)2引用标准 (41)2焊接材料 (41)4焊接工艺评定和焊工 (41)5焊前准备 (42)6焊接 (55)7后热 (56)8焊后热处理 (56)9焊缝返修 (58)10焊接检验 (59)财录 A（标准的附录）不诱钢夏合钢焊接规程 (60)附录 B（提示的附录）焊接工艺规程推荐表格 (64)JB 4744—2000钢制压力容器产品焊接试板的力学性能检验 (69)前言 (70)1范围 (71)2引用标准 (71)3符号 (71)4产品焊接试板制备的要求 (72)5产品焊接试板试样的制备 (72)5拉伸试验 (73)7弯曲试验 (74)8冲击试验 (75)9复验 (76)JB 4708-2000钢制压力容器焊接工艺评定前言本标准对JB 4708—1992进行修订。
S30408 + Q345R不锈钢复合板制压力容器的焊接工艺摘要：通过对不锈钢复合板焊接特点的分析、焊接坡口及方法的选择、焊接工艺评定以及最终焊缝质量的检验，总结得出采用埋弧焊+焊条电弧焊组合焊接方法完全能够保证S30408+Q345R不锈钢复合板焊接接头质量，并简要介绍了埋弧焊+焊条电弧焊组合焊接不锈钢复合板工艺要点。
关键词：不锈钢复合板；焊接性；焊接工艺；焊接接头质量不锈钢复合板是由复层（不锈钢）和基层（碳钢、低合金钢等）复合轧制而成的双金属，复层保证耐蚀性能，强度主要靠基层获得。
通常复层厚度占钢板总厚度的10%~20%左右，与不锈钢板相比，成本费用可节省70%左右，具有很大的经济效益。
近年来，随着不锈钢复合板制造工艺的日趋成熟，使得不锈钢复合板的价格也在逐步下降，不锈钢复合板由于具有良好的综合性能（如强度、塑性、硬度、耐磨性及耐腐蚀性等）和价格优势，从而使其越来越广泛的应用于腐蚀性要求较高的设备，在石油化工、制药、食品工业等领域得到日益广泛的应用。
不锈钢复合板的焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点，特别是对过渡层及复层的焊接质量要求很高。
某化工设备制造厂先后制造了几台不锈钢复合板制压力容器，主体材质为S30408+Q345R，在制造过程中通过查阅资料对其焊接性进行仔细分析以及深入的工艺探讨，并通过生产实践获得了一些宝贵的不锈钢复合板焊接经验，现将此不锈钢复合板制压力容器的制造及焊接工艺介绍如下：1、设备主体结构及材质本设备为一台卧式储罐设备，容器类别Ⅱ类；设计压力为1.9Mpa；设计温度190℃；介质为甲苯、甲苯酸等，焊接接头系数1；腐蚀裕量0；焊接接头检测比例：筒体及封头100%RT；复层100%PT。
容器规格DN1600x（3+14），主体材质为S30408+Q345R不锈钢复合板。
2、不锈钢复合板焊接特点复层主要是保证耐蚀性能，中间增加的过渡层是为了满足焊接工艺的需要。
第一章下料工艺守则1.总则(1) 本守则适用于碳素钢、低合金钢及不锈钢制压力容器的下料工序。
(2) 不锈钢压力容器下料除按本守则规定执行外，还应遵守《不锈钢制压力容器制造工艺守则》的规定。
(3) 本守则若与产品工艺文件有矛盾，应以产品工艺文件为准。
2.通用规定(1) 工艺文件（施工图、工艺卡、钢板排板图、产品零件清单等）齐全，有疑义时应及时向工艺员、材料员反映。
(2) 供应库房按产品零件清单提供符合相应标准的合格材料，下料前要进行复核并做好记录。
(3) 根据钢板排板图进行排板划线。
(4) 按照《标记移植管理制度》进行标记移植。
(5) 按施工图或压力容器焊接工艺文件确定坡口型式。
3.排板图(1) 排板时应根据施工图纸、到货材料规格及以下规定进行排板；a. 焊缝排板图、钢板排板图中下料尺寸、焊缝编号及件号应统一。
b. 筒节的最短长度：碳素钢和低合金钢不小于300mm,不锈钢不小于200mm。
c. 同一筒节纵缝应相互平行，相邻焊缝间的弧长距离：碳素钢和低合金钢不小于500mm，不锈钢不小于200mm。
d. 相邻筒节的纵焊缝中心线间外圆弧长以及封头A类焊缝中心线与相邻筒节A类焊缝中心线间外圆弧长应大于3倍筒节壁厚，且不小于100mm。
e. 容器内件和筒体焊接的焊缝，与其相邻焊缝边缘的距离应不小于筒体壁厚，且不小于50mm。
f. 对于卧式容器，纵焊缝应位于壳体下部140°范围之外。
支座包板角焊缝与筒体焊缝边缘的距离应不小于筒节壁厚，且不小于50mm。
g. 封头由两块或三块钢板拼接时，拼接缝应呈水平或垂直，不宜斜置。
h. 筒体下料尺寸一般按实际测量封头中径展开尺寸配尺。
i.筒体排板时纵、环焊缝应避开开孔边缘1.5倍开孔直径。
(2) 绘制排板图时，以施工图为依据，从节约材料的原则出发，根据所到材料规格的实际情况，按3.(1)的规定，做到合理排板。
(3) 排板图上所标各开孔的轴向安装尺寸应以左封头或下封头与筒体对接焊缝为基准线标注；环向安装尺寸以0°线为基准线测量，以外弧长表示，且在小于180°侧标注。
压力容器制造焊接相关技术标准及要求摘录川化集团有限责任公司化工设备厂《钢制化工容器制造技术要求》摘录5．焊接和切割5．1 切割5．1．1采用火焰切割下料时，应清除熔渣及有害杂质，并采用砂轮或其它工具将坡口加工平整。
当切割材料为标准规定的抗拉强度σb>540MPa的高强度钢或铬钼合金钢时，火焰切割表面应采用打磨或机械加工的方法清除热影响区和淬硬区，并进行磁粉或渗透探伤。
不锈钢的碳弧气刨表面应采用砂轮打磨，清除渗碳层。
5．1．2火焰切割时的预热与否，一般应符合钢材焊接时的预热要求。
受压元件气割的开孔边缘或剪切下料的端部如未经焊接者（如安放式接管的开孔边缘或内伸式接管的端部），应采用打磨等方法去除3mm以上。
5．2 焊缝位置5．2．1壳体上的开孔应尽量不安排在焊缝及邻近区域，但符合下列情况之一者，允许在上述区域开孔：1．符合GB150开孔补强要求的开孔可在焊缝区域开孔。
2．符合GB150规定的允许不另行补强的开孔，可在环焊缝区域开孔。
但此时应以开孔中心为圆心，对直径为3倍开孔直径长度的圆所包括的焊缝进行100%射线或超声波探伤，并符合要求。
凡因开孔而可予去除的焊缝可不受探伤质量的影响。
3．符合GB150规定的允许不另行补强的开孔，当壳体板厚小于等于40mm时，开孔边缘距主焊缝的边缘应大于等于13mm。
但若按5.2.1条第一款对主焊缝进行射线或超声波探伤并符合要求者，可不受此限。
5．2．2 外部附件与壳体的连接焊缝，如与壳体主焊缝交叉时，应在附件上开一槽口，以使连接焊缝跨越主焊缝。
槽口的宽度应足以使连接焊缝与主焊缝边缘的距离在1.5倍壳体壁厚以上。
5．3 焊接准备5．3．1 焊接坡口及其两侧至少15mm内的母材表面应消除铁锈、油污、氧化皮及其它杂质。
铸钢件应去除铸态表面以显露金属光泽。
5．3．2 气割坡口的表面质量至少应符合下表的要求。
气割坡口的表面质量类别定义质量要求平面度表面凹凸程度凹凸度小于等于2.5%板厚粗糙度表面粗糙速Ra50(μm)凹坑局部的粗糙速增大凹坑宽度小于等于50mm 且每米长度内不大于1个5．3．3 坡口上的分层缺陷应予以清除，清除深度为分层深度或10mm（取小者），并予以补焊。
焊缝返修及补焊通用工艺守则1.适用范围1.1 本守则为通用工艺文件，仅适用于不锈钢制压力容器的筒体、封头、接管对接，法兰拼接焊缝焊接缺陷的返修。
1.2 本守则不足以保证特殊情况下缺陷返修的质量时，需另行制订专用的返修工艺文件。
2. 返修程序2.1 焊缝返修由探伤室开出返修通知单，确定缺陷性质，部位。
2.2 第一、二次返修需经焊接责任人批准，焊工按探伤人员在产品上所划出的缺陷部位进行返修、焊接检验员监督返修程序的进行。
2.3 第三次返修前由焊接责任人制订返修方案，得到技术负责人批准后方可进行，焊接责任人负责现场监督。
3.焊工3.1 返修部位的焊接工作，必须由考试合格，具有焊接相应项目资格的焊工担任。
3.2 第一、二次返修时，一般情况下可由原施焊的焊工进行，第三次返修时，由焊接责任人指定焊工进行返修。
4. 返修焊缝所用的焊接材料，原则上与该焊缝所采用的焊接材料相同，等离子弧自动焊除外。
5. 缺陷清除5.1 清除焊接缺陷可以用角向砂轮磨。
5.2 从筒体内侧或外侧清除缺陷，视探伤结果而定，原则上是返修量越少越好。
5.3 当清除深度已达厚度的三分之二，而缺陷尚未清除时，则不应再清除下去，而应将此侧先补焊完毕，再从另一侧将缺陷清除掉，然后补焊。
5.4 焊接缺陷必须彻底清除干净，缺陷清除后的返修表面要圆滑，不得有尖锐棱角。
6. 焊接6.1 焊接方法原则上与原来的方法相同，等离子弧自动焊除外。
6.2 第一层焊缝一般应用Φ3.2㎜的焊条焊接，焊接电流较一般施焊大10%左右，以保证焊透，且一般不用摆动焊法。
6.3 每条焊缝的起弧和收弧处应错开20㎜以上，并注重起弧与收弧的质量。
6.4 每焊一层都应仔细检查，确定无缺陷后再焊下一层，不允许采用单层，单道大规范及慢焊速进行补焊。
6.5 必须修磨返修部位的焊缝表面，使其外形与焊缝基本一致，经外观检查合格后，按原焊缝的无损检测要求进行探伤。
6.6 不锈钢焊缝返修时，应控制层间温度不得超过60℃，返修焊缝表面不得有咬边等缺陷。
09 不锈钢焊接及酸洗钝化工艺守则HY/GY2012-09不锈钢制造、焊接及酸洗钝化工艺守则 1、总则本守则规定了不锈钢受压元件焊接及酸洗钝化工艺焊接、检验应遵守的规则。
本守则适用不锈钢受压元件焊接及酸洗钝化工艺过程的质量控制。
不锈钢的焊接除执行本工艺守则外，还应符合《焊接控制程序》及专用焊接工艺规程的要求。
、引用标准 2GB150 《钢制压力容器》GB151 《管壳式换热器》《固定式压力容器安全技术监察规程》3、技术要求不锈钢零部件或容器的制造应有专门场地进行，场地应具备以下条件:1. 制造场地保持清洁，具备文明生产条件。
2. 焊接托轮架上配备胶轮。
应使用铜锤、木锤、不锈钢、不锈钢撬棍等工具，不得用碳钢工具，磨削用的砂轮应为纯氧化物制成。
4、材料标记移植4.1、制造过程中除换热管以外的受压件都应按《标识编制及标注控制程序》进行标记，材料使用及制作过程都应保持标记清晰。
若必须除掉标记，应作好记录。
4.2、应使用不含金属的颜料，且硫、氯离子含量不超过25PPm的油漆和记号笔做材料标记。
4.3、标记移植按《标识编制及标注控制程序》。
4.4、防止磕碰划伤。
4.4.1、板材或零部件在吊运制造过程中，应始终保持好钢材表面、设备及胎具的清洁，防止将熔渣、氧化皮压入工件表面。
4.4.2、防止磕碰划伤的措施。
a)钢丝绳外套胶管或用麻绳缠绕;b)等离子切割后的熔渣应清除干净;,,HY/GY2012-09c)冲压成型胎具应光洁、平滑、无棱角，可加润滑剂。
4.5、钢材表面质量以加工方法确定应符合下列要求:a)用作压力加工的钢材，表面不得有气泡、结疤、拉裂、裂纹、折叠、夹杂和压入的氧化铁皮，钢板不得有分层，如有上述缺陷必须清除，清理处应平缓无棱角，清除深度不得超过钢板厚度(复合钢板指复层厚度)负偏差的范围，钢板表面允许有不妨碍检查表面的薄层氧化铁皮，由于压入氧化铁皮脱落所引起的不显著的粗糙、划痕、轧辊造成的网纹及其他局部缺陷，但凹凸不得超过厚度公差之半。
装配通用工艺守则1、总则1.1 本工艺守则适用于低碳钢、低合金钢、不锈钢制焊接压力容器的公司内装配通用。
1.2 本通用工艺守则与图样、有关标准或工艺文件要求抵触时，应按后者执行。
1.3 不锈钢焊接容器必须在独立的专用场地进行装配。
装配过程中，应按《不锈钢压力容器制造管理规定》进行。
壳体组装过程时所需的楔铁、垫块及其它与壳体表面接触的用具，应选用与壳体材料相适应的不锈钢。
2、准备2.1 组装前，首先应熟悉图样和装配工艺文件的要求，并按工艺文件拟出的装配顺序安排组装的施工顺序。
2.2 按图样和工艺文件清单、检验待装配零（部）件，确认材料标记、装配部件的质量等均已符合装配要求。
2.3 对于标记不全、不清楚，质量不合要求的零（部）件，不得进行装配。
应及时提请质检部门进行处理。
2.4 执行工艺进行装配时，严禁强力组装。
2.5 组装前，筒体和封头应分别量测周长；组装时，根据对口周长调整错边量，确保错边量沿圆周均匀分布。
3、筒节组装3.1 分立装法和卧装法。
一般情况下，直径大、壁厚小、卧放变形大的容器，选用立装法。
3.2 组对筒节环缝时，不允许选配筒节，必须按排版图中规定的筒节序号和焊缝方位进行装配。
3.3 无论是立装，还是卧装，一般应先对称地均布标出四点，直径大而薄的容器，可先对称均布标出八点。
3.4 立式组装3.4.1 立式组装尽可能在装配平台上进行。
直径很大，无法在平台上组装时，可以在地面上进行，但必须通过辅助工、夹具调整筒节端面的水平，并在距端口50~100mm标定出环向装配基准线，此基准线各为筒节组装时的测量基准。
3.4.2 筒节立式吊装时，对于大直径薄壁筒节，应有专用吊具，以避免吊装过程中产生过大变形。
3.4.3 筒节立式组对时，在定位前按排版图的环向装配基准线定位开始，装配过程中，按照原筒体上标识的8个（4个）点对应的位置进行组对间隙调配，使得周长的误差均匀地分配。
间隙调配有困难时，可以采用专用组对工装。
不锈钢压力容器焊接工艺守则
不锈钢压力容器焊接工艺守则
1总则：
本守则规定了奥氏体不锈钢制压力容器在制造过程中有关焊接的技术要求和工艺管理
2.引用标准
《压力容器安全技术监察规程》
GB150《钢制压力容器》
JB/T4709-2000《钢制压力容器焊接规程》
3.技术要求
3.1焊材要求
焊材应符合GB/T983《不锈钢焊条》.YB/T5092〈焊接用不锈钢丝〉YB/T5091〈惰性气体保护焊角不锈钢棒及钢丝〉的要求。
3.2焊工
焊工应按〈锅炉压力容器压力管道焊工考试与管理规则〉进行考试，并取得相应项目的焊工合格证，且在有效期内。
3.3焊接工艺
为防止奥奥氏体不锈钢在焊接过程中产生晶间腐蚀缺陷，在施焊过程中应注意以下几点：3.3.1 焊前有不锈钢坡口两侧各100mm范围内应涂上白垩粉，以防焊接飞濺物玷污焊件表面。
3.3.2 禁止随处任意打弧，避免在非焊接部位引弧。
3.3.3 焊接电缆卡头在工件上要卡紧，以免发后打弧或过烧现象。
3.3.4焊缝表面成形完整，不得有咬过. 凹凸不平现象，残渣要彻底清除。
3.3.5焊缝根部接触腐蚀性介质时，禁止使用余留垫板或锁边。
3.3.6单面焊焊缝宜采用手工钨极氩弧焊打底，手工焊填充盖面。
3.3.7抗腐蚀性要求高的双面焊缝，与介质接触面的焊缝应最后施焊。
3.3.8在保证焊透及熔合良好的条件下，应选用较小的工艺规范，短电弧和多层多道焊工艺，层间温度不宜过高，必要时可采取水冷方式降低层间温度。
3.3.9焊缝清根及返修缺陷时严禁碳弧气刨，只允许用角向磨光机，并要清理干净。
3.3.10奥氏体不锈钢焊后，对焊缝及附近表面是否进行酸洗，钝化处理，应根据设计文件要求确定。
3.4焊接参数控制
3.4.1由于导热参数小而线膨胀系数大，自由状态下焊接时易产生较大的焊接变形。
一般选用焊接线能量集中的焊接方法，并以机械化快速焊为好。
3.4.2焊接材料一般采用同质填充金属，以避免铬的碳化物相沉淀，通常不应预热并保证层间温度低于250度以下，并应尽可能加快焊接接头的冷却。
3.4.3由于奥氏体钢的导热系数小，为了防止过热，焊接电流应比普通低合金钢小10-20%，并且倾向采用细直径焊丝，一般手弧焊I=（25-35）d（d为焊条直径），在立焊或仰焊时，焊接电流还要减小10-30%
3.4.4焊丝或焊条芯中所含Ti，Nb，Cr，Al等元素对氧有很大亲和力，为防止合金元素不必要烧损，应尽量缩短焊接电弧，并以不做摆动而直线前进为好。
3.4.5因为奥氏体焊缝性有对化学成分的变动有较大的敏感性，所以应设法保证焊接工艺参数的稳定。
3.5焊接前后的工作对产品质量影响也很大，应注意以下几点：
3.5.1钢材的贮存及运输应与一般结构钢分开，以免被铁锈等污染。
3.5.2钢材表面避免碰撞或摩擦损伤，划线下料时不要打样冲眼和不用划针，防腐面不得采用硬印作为识别标识，以免损害耐蚀性。
3.5.3应尽可能用机械加工或等离子弧切割下料，避免碳弧切割。
3.5.4钢材的矫正不得用铁锺敲击。
3.5.5封头等零件最好冷压成形；热压成形时应检查耐蚀性变化，并做好相应热处理。
3.5.6表面处理时（磨平，抛光，酸洗，钝化）必须严格遵守操作规程，表面呈均匀的银白色为宜。
3.5.7产品的制造必须有专用的工装和场地，不得与黑色金属制品或其它产品混杂生产。
工作场地要保持清洁，干燥，严格控制灰尘。
加工成形设备和焊接设备应能满足不锈钢生产需要。
