如何修改485型温湿度变送器的设备地址

仁科单温度变送器用户手册V1.0公司简介济南仁硕电子科技有限公司位于美丽的泉城济南，是集研发、生产、销售为一体的综合性科技公司。

仁硕电子科技有限公司核心研发团队长期与山东大学、山东建筑大学、山东省科学院、济南铸锻所等科研院所专家教授合作。

自2006年成立以来，已参与多项国家科技鉴定项目、参与国家重大专项1项等科技项目，技术力量雄厚。

因业务发展需要，公司主要经营仁科原有的湿度变送器、水浸传感器、物联网等三大系列产品，继续使用原“建大仁科”注册商标。

原运动控制卡、步进电机驱动器、高压周界电网控制系统、自动化系统控制器等行业化产品业务由另外公司负责经营。

济南仁硕电子科技有限公司将继续秉持“服务客户，笃信敏行”的宗旨，专注于物联网、环境监控等行业，为新老客户提供更优质的产品和更专业的技术服务。

服务客户笃信敏行申明本手册可能包含技术上不准确的地方或印刷错误。

本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。

我们随时会改进或更新本手册中描述的产品或程序。

若存在手册中对产品的描述与实物不符，一律以实物为准。

安全指示1、仔细浏览以下安全指示；2、确定使用最新版本的用户手册；3、清洗设备之前请断开电源；4、电源插座必须安置在设备附件，方便安装；5、保持设备干燥；6、设备安装在可靠稳定的地方，防止跌落，造成损坏；7、切勿在设备上放置东西，影响设备散热；8、在上电之前，确保电源电压和方向正确；9、不要把电源线放置在人员可以轻易碰到的地方，也不要在电源线上放置东西；10、所有的警告和注意都需要引起注意；11、如果设备长时间不使用，请断开电源；12、防止任何液体流进设备里，这可能引起火灾或电气短路；13、禁止打开设备。

为了安全，设备只能由合格的工程师打开；14、如果以下情况发生，请维护人员及时检查设备：15、电源线或电源插座损坏；16、设备进水或其他液体17、设备工作不正常或者没有按照用户手册的说明正确操作设备18、保证设备正常的存储环境：-40℃～80℃之间。

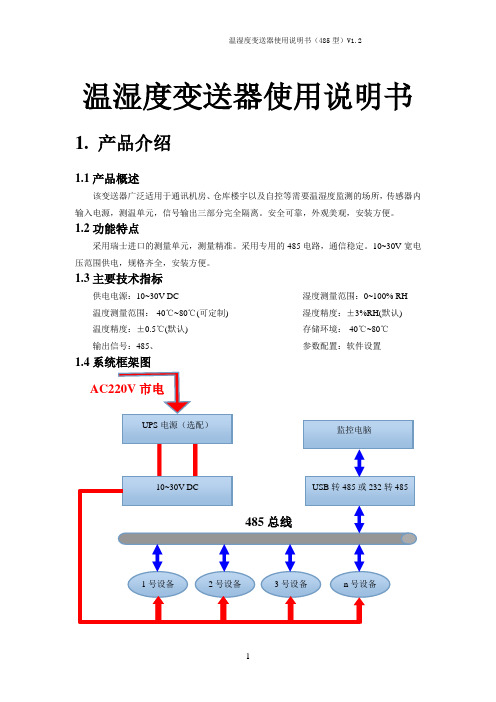

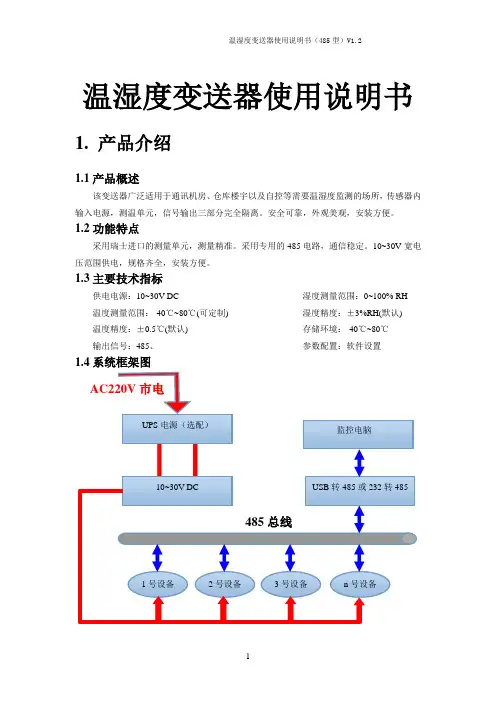

温湿度变送器使用说明书1. 产品介绍1.1产品概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2功能特点采用瑞士进口的测量单元，测量精准。

采用专用的485电路，通信稳定。

10~30V 宽电压范围供电，规格齐全，安装方便。

1.3主要技术指标供电电源：10~30V DC湿度测量范围：0~100% RH 温度测量范围：-40℃~80℃(可定制) 湿度精度：±3%RH(默认) 温度精度：±0.5℃(默认)存储环境：-40℃~80℃ 输出信号：485、参数配置：软件设置1.4系统框架图1号设备 2号设备 3号设备 n 号设备485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电 监控电脑2. 产品选型2.1 卡轨温湿度3. 设备安装说明3.1 设备安装前检查设备清单： ■变送器设备1台■合格证、保修卡、售后服务卡等 ■12V/2A 防水电源1台（选配） ■USB 转485（选配） ■485终端电阻(多台设备赠送)3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V 均可。

485信号线接线时注意A\B 两条线不能接反，总线上多台设备间地址不能冲突。

3.2.2 具体型号接线扁卡轨接线序号 说明 1 485-A 2 485-B3 电源正（10~30V DC ）4 电源负 5空脚RS-仁硕公司代号WS-温湿度变送、传感器N01- RS485通讯（Modbus-RTU 协议）8-扁卡轨3.3 485现场布线说明多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中《485设备现场接线手册》。

4. 配置软件安装及使用4.1 软件选择打开资料包，选择“调试软件”---“485参数配置软件”，找到打开即可。

温湿度变送器说明一、温湿度传感器：采用高精度进口传感器，性能稳定可靠，抗干扰能力强。

二技术参数三接线图四通信协议说明我们的温湿度变送器采用MODBUS规约，原因是该规约文本容易得到，协议本身也非常的简单。

而且该规约是一个开放的，有着许多国内厂商和国际厂商的支持。

MODBUS规约是MODICOM公司开发的，版权归其所有。

我们的接口采用RS485接口，比RS232具有更高的通信速率和更远的通信距离。

根据我们设备的情况，我们仅仅实现了MODBUS的一个小型子集，没有完全实现其所有内容，已经能够满足我们所有的需要。

4.1通信协议介绍通讯默认9600波特率，1个起始位，8个数据位，无校验位，1位停止位。

本机采用部分的MODBUS协议，使用了03和06两个命令。

可读取内部的2个寄存器变量（命令03），可写入（设置）7个寄存器变量（命令06）。

有如下寄存器地址：40001地址是温度数据，小数点后1位，271（十进制数）表示27.1度，无符号整型数40002地址是湿度数据，小数点后1位，534（十进制数）表示53.450001是温度下限地址，十进制数0，表示0度50002是温度上限地址，十进制数100，表示100度50003是湿度下限地址，十进制数1，表示1%RH50004是湿度上限地址，十进制数100，表示100%RH50005是设备通讯地址，十进制数3，表示3地址，范围1-25550006是温度系数地址，小数点后1位，50007是湿度系数地址，小数点后1位，下面说下温度和湿度系数设置方法，点击软件的06命令，会弹出一个对话框，在输入值里面输入12表示实际温度加1.2度或1.2湿度，如果输入-13表示减去相应的值，这里面保留小数点后1位的，如输入126，单片机实际解析为12.6度，湿度系数跟此相同4.2读取命令帧格式为（假设本机地址为1，数据均为16进制）：例子：01 03 9C 41 00 02 BA 4F解释：01：从机地址03：读寄存器命令9C 41：第一个寄存器地址00 02：读取寄存器个数BA 4F：CRC校验码4.3写入命令帧格式（假设本机地址为1，数据均为16进制）：例子：01 06 C3 55 00 03 E5 9F01：从机地址06：写寄存器命令C3 55：寄存器地址(例子寄存器地址是)00 03：写入该寄存器的值E5 9F：CRC校验码4.4用MODBUS调试助手读取温湿度数据介绍首先打开调试软件，然后点击Connect选项，弹出如图界面安装图片设置完点击OK按钮，然后Display菜单并按照图片勾选，然后点击Setup菜单选择Poll Definition项弹出如图对话框，该对话框用来软件自动读取40001寄存器开始，长度2个寄存器的数据，就是温湿度数据。

一、产品概述TH11S是一款低功耗系列温湿度变送器，平均功耗不足0.02W，功耗不到同类产品的十分之一。

低功耗和独特风道设计，彻解决电路板温升问题，测量更精确，响应更快等特点。

使用瑞士进口二代传感器探头，保证了产品的优异测量性能。

强功能及稳定性能，可选一路或两路开关量输出，独特的控制逻辑，可以实现多种功能控制和远程控制，如高温告警、低温告警、高湿告警、低湿告警、加热、制冷、加湿、除湿等。

二、应用范围广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道、大棚等场所。

三、产品特点低功耗及独特风道设计，防止电路温升，测量更精确，响应更快。

LCD大屏显示设计，大方美观。

瑞士进口二代高精度探头。

密码保护功能，防止非工作人员误操作。

摄氏度华氏度可切换通用。

自带露点分析功能。

壁挂吸顶结构设计，易于安装。

强稳定性和抗干扰能力。

测量精度高，范围宽，一致性好。

通信距离最大可达1200米。

产品防护性能强，防雷保护。

四、主要技术参数五、按键及设置操作说明在初始页面下，按“向上”“向下”键可以切换显示：Td(露点)、ID(地址)、Baud(波特率)、DO1（第一路开关量状态）、DO2（第二路开关量状态）、Date（日期月：日）和时间（时：分）。

设置操作：在初始页面下，按“设置”提示输入密码，初始密码为“0000”，此时闪动的位按“+”“-”键可以进行调整，按“设置”键可以移位，输入正确密码后按下“确认键”即可进入设置，参数设置页面共有22页，按“向上”“向下”键可以选择需要设置的项目，按下“确认键”可以设置当前项目的参数，参数调整OK后，按下“确认键”保存设置，再按“设置键”可返回到初始页面。

按键及设置页面介绍如右图：设置项目与对应的页码1OFF为常开，ON六、安装接线说明七、品质保证质保期12个月。

在质量保证期内，基于正常使用和非人为损坏，对产品提供免费维护服务。

八、注意事项1、不要直接安装在热源、冷源、或处于阳光照射下。

485型温度变送器 使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2 功能特点采用美国进口的测温单元，测量精准。

采用专用的485电路，通信稳定。

可选择一路继电器输出或者蜂鸣器报警。

10~30V 宽电压范围供电，规格齐全，安装方便。

1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配） 参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电 监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。

485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。

3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。

3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号 说明序号 说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。

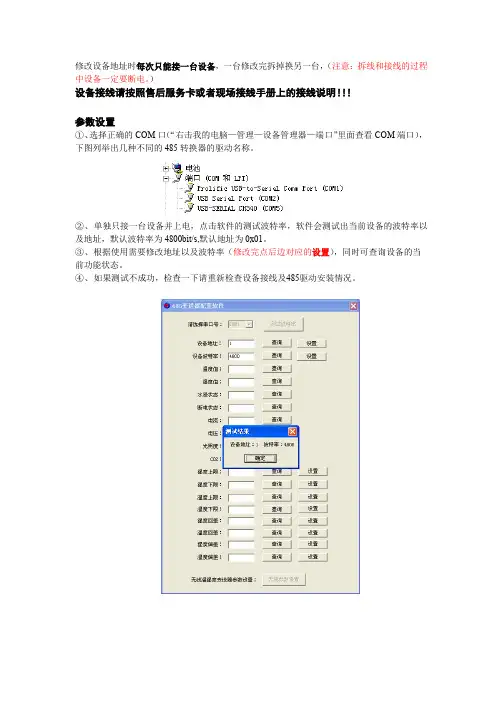

修改设备地址时每次只能接一台设备，一台修改完拆掉换另一台，（注意：拆线和接线的过程中设备一定要断电。

）
设备接线请按照售后服务卡或者现场接线手册上的接线说明！！！
参数设置
①、选择正确的COM口（“右击我的电脑—管理—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。

②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。

③、根据使用需要修改地址以及波特率（修改完点后边对应的设置），同时可查询设备的当前功能状态。

④、如果测试不成功，检查一下请重新检查设备接线及485驱动安装情况。

温湿度变送器（485）指令说明书温湿度变送器含有RS485通信模块,可方便地组成远程通讯网络。

支持波特率: 1200，2400，4800，9600，14400，19200BPS。

通信协议采用标准Modbus （RTU-十六进制）。

（1）读取温度，湿度，露点计算机发送命令：[设备地址][命令号][00][00][00][00][CRC低8位][CRC高8位]例：[01][03][00][00][00][00][CRC低][CRC高]意义如下：A、设备地址：在一个485总线上可以挂接多个设备，此处的设备地址表示将与哪一个设备通讯。

例子中为和01号通讯。

B、命令号：0x03, 读取温度，湿度和露点。

C、CRC校验：从开头一直校验到此之前。

注意：CRC校验在命令中的高低字节的顺序和其他的相反。

设备响应：[设备地址][命令号][返回的字节个数][数据1][数据2]...[数据n][CRC低8位][CRC高8位] 例：[01][03][06][01][27][01][B6] [00][F9] [CRC低][CRC高]意义如下：A、设备地址和命令号：如上。

B、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。

这里固定为6.C、数据1…N：设备的温度，湿度和露点值，每个参数占用两个字节。

见注释。

D、CRC校验：如上。

注：设备的温度，湿度和露点各占用两个字节。

将实际（温度/湿度/露点）值扩大10倍，再将此值按16进制分为两个字节传送出来即可。

按照温度，湿度，露点的顺序填写。

例如：例子中温度为01 27 ，即0x127 = 295，实际温度就是29.5℃；同理，湿度为01 B6，即0x1B6 = 438，实际的湿度就是43.8%RH。

（2）设置波特率计算机发送命令：[设备地址][命令号] [00] [子命令号] [00][波特率号][CRC低8位] [CRC高8位] 例：[01][06][00][01][00][04][CRC低][CRC高]意义如下：A、设备地址：如上。

网络型温湿度变送器模块使用说明书TH485网络型温湿度变送器模块使用说明书TH485一、产品功能介绍：TH485网络型温湿度变送器是一种网络型精密温湿度变送器，它测量环境的温度和湿度以数字的形式显示在本地的显示屏上，当测量数据超限时输出控制信号并产生声音报警信号；同时响应主机发来的命令，将测量的数据以数据包的形式通过RS485总线上传到主机，其功能特点如下：1.可以设定通讯地址和波特率；2.可以设定温度超限报警点；3.可以设定湿度的上限和下限报警点；4.可以提供OC开关报警输出；5.经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性；6.提供RS485输出，供主机采集；通讯协议采用标准MODBUS协议；7.阻燃绝缘纤维外壳，采用快速端子，安全可靠；8.可用于计算机房、实验室、图书馆、塑料大棚等需要对温湿度进行精确测量和控制的场所。

二、主要技术参数：1.供电电源：5VDC/24VDC；2.电流：<30mA；3.显示：数码显示测量值；4.显示分辨率：0.1℃或0.1％RH5.测湿范围：0～100％RH；精度：±3%RH；6.测温范围：－10～50℃；精度：±0.5℃(25℃)；7.数据采集周期：<2秒；8.数据输出格式：RS485；9.RS485总线挂载能力：最大64个；10.报警开关输出，驱动电流200mA DC；11.工作环境：-20～50℃，0～100%RH；12.最大尺寸：86×86×30mm；13.重量：200g；三、安装方法说明：1.打开变送器后盖，可以看到垂直排列的接线端子，自上向下排列的端子名称为：CTR：控制输出（三极管OC输出，常开，驱动电流达到200mADC）⊥：GND电源和控制信号地24：24VDC直流电源输入5：5VDC直流电源输入A：接RS485通讯线上的485A通讯线B：接RS485通讯线上的485B通讯线★注：在RS485通讯线路距离较短（<10m）且为室内使用时可以不使用地线，当需要连接防雷接地时，在上述接线端子下方有一个接地焊片，应将该点与防雷地可靠连接！2.电源连接：模块电源供电分两种，+24V和+5V，请确认供电电源并按照接线端子标识，连接到24V或5V，接线时，正负不能接反，否则会烧毁电路！3.通讯配置方法：本模块出厂时初始设置为：模块设备地址：0通讯波特率：9600信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。

锦睿智诚科技JRTH424卡轨式温湿度变送器使用说明书（RS-485型）（V1.01）使用产品前请阅读使用说明书目录一、概要 (1)二、特点 (1)三、系统原理图 (2)四、技术参数 (2)五、外形及设备安装说明 (3)1、产品尺寸（mm） (3)2、接口 (3)3、安装 (3)六、软件操作 (4)1、串口属性修改 (4)2、使用ModBusPoll软件 (4)3、使用我司的485温湿度PCTOOL测试软件 (6)七、MODBUS通信协议 (7)1、功能码 (7)2、错误代码表 (8)3、寄存器列表 (9)4、通讯协议示例以及解释 (10)八、常见问题及解决办法 (10)九、注意事项 (11)十、联系我们 (11)一、概要JRTH424卡轨式RS-485型温湿度变送器采用高精度集成温湿度传感器作为信号测量单元。

体积小巧，具有标准DIN35导轨安装卡，可直接用于导轨安装。

采用RS485通信接口，遵循标准ModBus-RTU通信协议，通信地址及波特率可设置，通信距离最远2000米。
