前言非常感谢您选购三鼎STS700(750/720)(R)系列全站仪！本手册使用范围：适用于STS700(R)系列全站仪。
STS720/750全站仪装有红外光电测距仪。
STS720/750L 全站仪装有红外激光测距仪。
STS720/750R全站仪装有红色可见激光、无需棱镜测距的测距仪。
本手册中作有“”的部分仅适用于STS720/750R型全站仪。
使用仪器之前请仔细阅读！特点：1、强大的内置软件功能STS700(R)系列全站仪精细的内置软件设计，一目了然的菜单结构和丰富、实用的应用程序，在工程测量和放样中尤其能大显身手。
2、操作简单STS700(R)系列全站仪拥有丰富的功能按键、字符与数字完美结合的输入模式，简单、实用、方便，即使是没多少测量经验的工程师也能快速掌握。
3、绝对数码度盘预装绝对数码度盘，仪器开机即可直接进行测量。
即使中途重置电源，方位角信息也不会丢失。
4、免棱镜测距该系列全站仪中带激光测距的STS720/750R的免棱镜测距功能可直接对各种材质、不同颜色的物体（如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等）进行远距离、高精度的测量。
对于那些不易到达或根本无法到达的目标，带来了特别的福音。
5、高精度长测程STS700(R)系列全站仪在单棱镜下测程可达到2.4km。
6、优秀的防水防尘功能STS700(R)系列全站仪具备防水防尘功能，实现了全站仪硬件性能的又一突破。
12注意事项：1、 日光下测量应避免将物镜直接对准太阳。
建议使用太阳滤光镜以减弱这一影响。
2、 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3、 仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。
4、 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。
5、 若仪器长期不使用，应将电池卸下分开存放。
并且电池应每月充电一次。
6、 运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。
全站仪的使用方法及应用全站仪是一种用于测量地面上点的三维坐标的精密仪器。
它主要由一个测量仪和一个三脚架组成。
全站仪的使用方法主要包括设置、测量和记录三个过程。
第一步是设置全站仪，确保它稳定地放置在三脚架上，并使用水平气泡仪进行精确调平。
然后，使用电子气泡仪或调平器水平仪进行更精确的调平。
最后，使用磁子进行方位角的校准。
第二步是测量。
首先，通过观察或使用现代全站仪配备的激光测距仪来确定目标点。
然后，通过按下突出按钮来记录目标点的读数。
在测量不同点之前，全站仪需要旋转，然后重新瞄准新的目标点。
根据不同的任务，可以采用不同的测量方法，如短程测量、长程测量或连续测量。
最后，是记录测量数据。
全站仪通常配备一个内部存储器，可以记录多个测量点的坐标和其他相关信息。
此外，通过连接计算机或移动设备，可以将测量数据传输到外部设备上进行进一步的处理和分析。
全站仪的应用非常广泛。
它主要用于土地测量、道路建设、建筑施工和建筑监理等领域。
以下是一些常见的应用场景：1.土地测量：全站仪可以用于测量土地边界、地形、高程等。
它可以帮助确定土地的面积、坡度以及任何可能的障碍物或地形特征。
2.道路建设：全站仪可以用于测量并确定道路中心线的坐标及其相对于道路边缘的偏移量。
它还可以帮助定位标志、交通信号灯和其他道路设施。
3.建筑施工：全站仪可以用于测量建筑物的地基、墙壁、地板和屋顶等元素的坐标。
它还可以帮助确定建筑物的垂直度和水平度等。
4.建筑监理：全站仪可以用于监测建筑物的变形和倾斜。
它可以通过定期测量，监测建筑物的结构稳定性和安全性。
5.矿山勘探：全站仪可以用于测量矿山的边界、地下开采平面和采矿设施等。
它还可以帮助确定地下矿脉的位置和走向。
总之，全站仪是现代测量工程中不可或缺的工具。
它的高精度和多功能性使其成为土地测量、道路建设、建筑施工和建筑监理等领域的必备设备。
通过正确的设置和使用，全站仪可以提高工作效率，降低测量误差，并全面记录和分析测量数据。

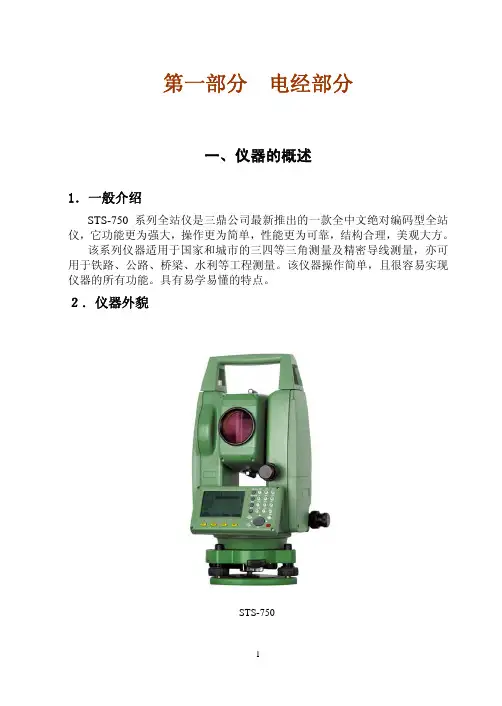

第一部分电经部分一、仪器的概述1．一般介绍STS-750系列全站仪是三鼎公司最新推出的一款全中文绝对编码型全站仪，它功能更为强大，操作更为简单，性能更为可靠，结构合理，美观大方。
该系列仪器适用于国家和城市的三四等三角测量及精密导线测量，亦可用于铁路、公路、桥梁、水利等工程测量。
该仪器操作简单，且很容易实现仪器的所有功能。
具有易学易懂的特点。
２．仪器外貌二、光机系统1.仪器的结构该系列全站仪测角部分包含有望远镜、垂直、水平编码度盘及电子读数系统，水准器、横轴，竖轴，水平、垂直制微动，对中器，基座等。
1）望远镜组望远镜分目镜、物镜及调焦三大部分，调焦属外调焦式，以纹的转动转换为内调焦透镜的滑动，要求是转动舒适，灵活，无卡位，晃动的现象出现。
目镜部分分为目镜和镀有十字丝和视距丝的分划板。
2）横轴组横轴组由横轴，横轴两端轴承等主要部分组成。
横轴在轴承内应能灵活，无晃动的转动，同时在结构上应垂直于竖轴，而且在运动中保持不变位置，横轴左端安置着竖直编码盘部分，横轴中部装有望远镜和供初步瞄准用的光学瞄准器。
横轴右端安置着滑环部分。
在结构上，垂直盘安置在横轴端部的正确位置应满足下列要求：A.垂直盘刻划中心需和横轴中心共心；B.垂直盘的分划面应垂直于横轴。
3）手提组手提组是通过两颗紧固螺钉固定在左右支架上面。
便于仪器的拿放。
4) 粗瞄准器组粗瞄准器组是安装在测距头扣盖上，供初步瞄准目标用，靠近望远镜物镜那边，是安置有“＋”或“△”型的平面玻璃。
靠近望远镜目镜这边的是一块放大镜，可以清楚放大地看到“△”或“＋”符合。
初瞄准器轴应与视准轴同轴。
5) 竖轴组竖轴组是由竖轴，套轴，水平编码盘，CCD支架，下壳等主要部件组成。
竖轴系的作用是使望远镜，照准部及CCD光电传感器绕垂线水平旋转。
该轴系属于半运动式圆柱形轴，在结构上有下列优点：A.同样参数条件下，晃动角比标准圆柱形轴小得多；B.具有自动定中心作用，置中精度高；C.摩擦力矩小，而磨性好，转动平稳灵活；D.温度对轴系影响小，研磨工作量小，便于批量生产。
三鼎全站仪操作范文
在操作三鼎全站仪之前，我们首先需要了解它的基本组成和功能。
主
机是全站仪的核心，它负责接收和处理测量数据。
测量杆上装有一个望远镜，可以观测目标点，并通过红外线或激光发射器发射信号到目标点。
操作三鼎全站仪的步骤如下：
步骤1：设置三鼎全站仪
首先，我们需要选择一个平稳的测量点，并将三鼎全站仪放置在上面。
确保全站仪底座平稳，并使用调平螺丝将其水平调节。
步骤2：对准目标点
使用望远镜观测目标点，并将其对准在十字线的中心。
通过调节测量
杆的高度和角度使得目标点位于视野中心。
步骤3：进行水平角和垂直角的测量
在测量过程中，我们需要按下仪器上的相应按钮来进行水平角和垂直
角的测量。
在测量水平角时，我们需要将仪器的水平轴与目标点对齐，并
在屏幕上读取测量结果。
在测量垂直角时，我们需要将仪器的垂直轴与目
标点对准，并同样在屏幕上读取测量结果。
步骤4：测量斜距
斜距是指从测站到目标点的直线距离。
