下载文档原格式
中国建筑材料联合会协会标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
中国建筑材料联合会协会标准该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 中国建筑材料联合会协会标准 can be customized and modified after downloading, please adjust and useit according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats andwriting methods, please pay attention!中国建筑材料联合会协会标准是中国建筑材料行业的重要标准体系之一，其制定旨在规范建筑材料生产、质量控制、工程应用等方面的行为，提高建筑材料行业的整体水平，促进建筑工程的可持续发展。

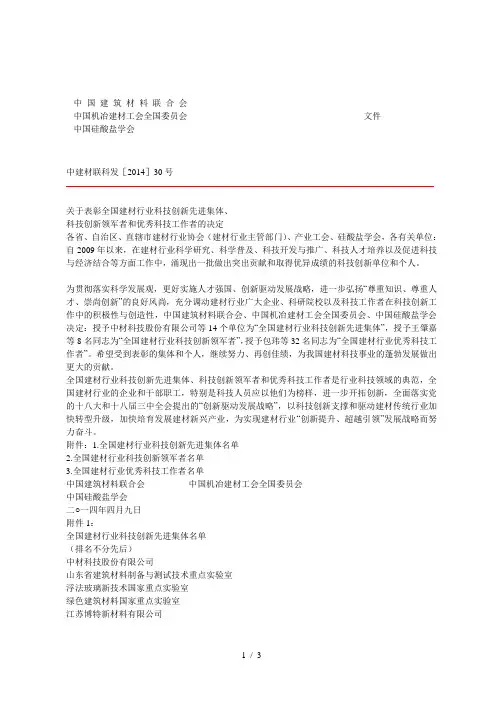

中建材联科发［2014］30号关于表彰全国建材行业科技创新先进集体、科技创新领军者和优秀科技工作者的决定各省、自治区、直辖市建材行业协会（建材行业主管部门）、产业工会、硅酸盐学会，各有关单位： 自2009年以来，在建材行业科学研究、科学普及、科技开发与推广、科技人才培养以及促进科技与经济结合等方面工作中，涌现出一批做出突出贡献和取得优异成绩的科技创新单位和个人。
为贯彻落实科学发展观，更好实施人才强国、创新驱动发展战略，进一步弘扬“尊重知识、尊重人才、崇尚创新”的良好风尚，充分调动建材行业广大企业、科研院校以及科技工作者在科技创新工作中的积极性与创造性，中国建筑材料联合会、中国机冶建材工会全国委员会、中国硅酸盐学会决定：授予中材科技股份有限公司等14个单位为“全国建材行业科技创新先进集体”，授予王肇嘉等8名同志为“全国建材行业科技创新领军者”，授予包玮等32名同志为“全国建材行业优秀科技工作者”。
希望受到表彰的集体和个人，继续努力、再创佳绩，为我国建材科技事业的蓬勃发展做出更大的贡献。
全国建材行业科技创新先进集体、科技创新领军者和优秀科技工作者是行业科技领域的典范，全国建材行业的企业和干部职工，特别是科技人员应以他们为榜样，进一步开拓创新，全面落实党的十八大和十八届三中全会提出的“创新驱动发展战略”，以科技创新支撑和驱动建材传统行业加快转型升级，加快培育发展建材新兴产业，为实现建材行业“创新提升、超越引领”发展战略而努力奋斗。
附件：1.全国建材行业科技创新先进集体名单2.全国建材行业科技创新领军者名单3.全国建材行业优秀科技工作者名单中国建筑材料联合会 中国机冶建材工会全国委员会中国硅酸盐学会二○一四年四月九日附件1：全国建材行业科技创新先进集体名单（排名不分先后）中材科技股份有限公司山东省建筑材料制备与测试技术重点实验室浮法玻璃新技术国家重点实验室绿色建筑材料国家重点实验室江苏博特新材料有限公司 中 国 建 筑 材 料 联 合 会中国机冶建材工会全国委员会中国硅酸盐学会 文件陕西省新型墙体屋面材料工程技术研究中心北京建筑材料科学研究总院有限公司中材装备集团有限公司技术中心广东科达机电股份有限公司技术中心中国建材检验认证集团股份有限公司通达耐火技术股份有限公司技术中心北京东方雨虹防水技术股份有限公司浙江国泰密封材料股份有限公司企业技术中心漳州旗滨玻璃有限公司附件2：全国建材行业科技创新领军者名单（按姓氏笔画排序）王肇嘉北京建筑材料科学研究总院院长教授级高工刘怀平江苏科行环保科技有限公司董事长高级工程师李叶青华新水泥股份有限公司总裁教授级高工张联盟武汉理工大学副校长教授姚燕中国建筑材料科学研究总院院长教授级高工彭寿蚌埠玻璃工业设计研究院院长教授级高工蔡玉良中材国际工程股份有限公司总工教授级高工薛忠民中材科技股份有限公司董事长教授级高工附件3：全国建材行业优秀科技工作者名单（按姓氏笔画排序）包玮合肥水泥研究设计院副院长教授级高工包亦望中国建材检验认证集团股份有限公司副总工教授皮士海枣庄中联水泥有限公司节能办主任技师刘子河中材(天津)粉体技术装备有限公司总工教授级高工刘成雄秦皇岛玻璃工业研究设计院副院长教授级高工刘起英中国玻璃股份有限公司技术中心主任教授级高工李永艳泰山玻璃纤维有限公司总工助理高级工程师李寿德西安墙体材料研究设计院副总工教授级高工李良光福建海源自动化机械股份有限公司董事长高级工程师李清海中国建筑材料科学研究总院研究室主任教授级高工杨华明中南大学教授肖慧西安墙体材料研究设计院院长教授级高工吴益民浙江国泰密封材料股份有限公司副总经理教授级高工余爱民杭州诺贝尔集团有限公司总工高级工程师狄东仁中材装备集团有限公司总工教授级高工张文生中国建筑材料科学研究总院首席专家教授级高工张伟儒北京中材人工晶体研究院有限公司董事长教授级高工张羽飞北新集团建材股份有限公司副总经理高级工程师张国亮北京市琉璃河水泥有限公司研发中心副经理工程师张海波通达耐火技术股份有限公司技术开发部常务副经理。
中国建筑材料联合会铝塑复合材料分会第三届理事会组织机构中国建筑材料联合会铝塑复合材料分会第三届理事会组织机构中国建筑材料联合会铝塑复合材料分会第三届理事会是由中国建筑材料联合会下属的一个分会，旨在推动铝塑复合材料行业的发展和创新。
该理事会的组织机构包括主席团、常务理事、理事会和秘书处。
主席团是该理事会的最高决策机构，由主席、副主席和秘书长组成。
主席团负责制定和执行该理事会的工作计划和发展战略，组织召开会议和研讨会，代表该理事会与政府、企业和其他相关机构进行合作和交流。
常务理事是该理事会的执行机构，由主席团成员和其他理事组成。
常务理事负责具体的日常工作，包括组织会议、制定工作计划、协调会员单位的合作和交流等。
理事会是该理事会的决策机构，由各会员单位派出代表组成。
理事会负责审议和决定该理事会的重要事项，如制定章程、选举主席团成员、审议工作报告和财务报告等。
秘书处是该理事会的行政机构，负责具体的组织和协调工作。
秘书处的职责包括会务管理、文件归档、信息发布、会员管理等。
除了以上的组织机构，该理事会还设有一些专业委员会和工作组，以便更好地开展工作。
专业委员会负责研究和推广铝塑复合材料的技术和应用，工作组负责具体的项目和任务的执行。
该理事会的工作重点包括以下几个方面：1. 促进铝塑复合材料行业的技术创新和发展。
通过组织技术研讨会、培训班和展览会等活动，推动铝塑复合材料行业的技术进步和创新。
2. 加强行业间的合作和交流。
通过组织行业论坛、交流会和合作项目，促进铝塑复合材料行业与其他相关行业的合作和交流，推动行业的整体发展。
3. 提升铝塑复合材料的质量和安全标准。
通过制定和推广行业标准和规范，加强对铝塑复合材料的质量监督和安全管理，保障产品的质量和用户的安全。
4. 加强行业的自律和规范。
通过建立行业自律机制和监督体系，规范行业的经营行为和市场秩序，维护行业的良好形象和声誉。
5. 提供服务和支持。
为会员单位提供技术咨询、市场信息、政策解读等服务，支持会员单位的发展和壮大。
中国混凝土与水泥制品协会中国建筑材料协会标准发布ICS 91.100.10 Q 62结构混凝土用硅酸盐水泥Portland cement used for structural concrete（征求意见稿） 本稿完成日期：2020.6CBMF目次前言................................................................................ I I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类与标记 (2)5 技术要求 (2)5.1 组分与材料 (2)5.2 化学要求 (2)5.3 物理要求 (3)6 试验方法 (4)6.1 组分与材料 (4)6.2 化学要求 (4)6.3 物理要求 (5)7 检验规则 (5)7.1 编号及取样 (5)7.2 出厂检验项目 (6)7.3 型式检验 (6)7.4 判定规则 (6)7.5 水泥出厂 (7)7.6 检验报告 (7)7.7 交货与验收 (7)8 包装、标志、运输与贮存 (7)8.1 包装 (7)8.2 标志 (7)8.3 运输与贮存 (8)前言本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国建筑材料联合会和中国混凝土与水泥制品协会共同提出并归口。
本文件负责起草单位：本文件参加起草单位：本文件主要起草人：本文件主要审查人：结构混凝土用硅酸盐水泥1范围本文件规定了结构混凝土用硅酸盐水泥的术语和定义、分类和标记、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本文件适用于常见环境作用下工业与民用建构筑物、桥梁、隧道、水利水电工程、核电工程等普通混凝土结构及其构件用的硅酸盐水泥。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 176 水泥化学分析方法GB/T 208 水泥密度测定方法GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法GB/T 2419 水泥胶砂流动度试验标准GB 6566 建筑材料放射性核素限量GB/T 8074 水泥比表面积测定方法勃氏法GB/T 8077 混凝土外加剂匀质性试验方法GB/T 12573 水泥取样方法GB/T 12959 水泥水化热测定方法GB/T 12960 水泥组分的定量测定GB/T 17671 水泥胶砂强度检验方法（ISO法）GB/T 21372 硅酸盐水泥熟料GB 31893 水泥中水溶性铬(Ⅵ)的限量及测定方法GB 50204 混凝土结构工程施工质量验收规范GB/T 50476 混凝土结构耐久性设计标准JC/T 603 水泥胶砂干缩试验方法JC/T 681 行星式水泥胶砂搅拌机JC/T 727 水泥净浆标准稠度与凝结时间测定仪JC/T 959 水泥胶砂试体养护箱3术语和定义下列术语和定义适用于本文件。
3.1结构混凝土用硅酸盐水泥Portland cement used for structural concrete适用于常见环境作用下工业与民用建构筑物、桥梁、隧道、水利水电工程、核电工程等普通混凝土结构及其构件用的，以适当成分的硅酸盐水泥熟料和适量的石膏及规定的混合材料制成的水硬性胶凝材料。
4分类与标记4.1分类结构混凝土用硅酸盐水泥按水泥品种分为P•I、P•II硅酸盐水泥以及P•O普通硅酸盐水泥。
4.2标记结构混凝土用硅酸盐水泥按标准号、水泥品种代号、强度等级和适用环境作用等级代号顺序进行标记。
其中，适用环境作用等级代号部分应符合GB/T 50476-2019的规定示例1：符合本标准，适用于GB/T 50476-2019规定的一般环境及冻融环境的42.5级强度等级的P•I硅酸盐水泥标记为：T/CBMF XX—202X/ T/CCPA XX—202X P•I-42.5-I/II示例2：符合本标准，适用于GB/T 50476-2019规定的V-C化学腐蚀环境的52.5级强度等级的P•O普通硅酸盐水泥标记为：T/CBMF XX—202X/T/CCPA XX—202X P•O-52.5-V-C5技术要求5.1 组分与材料5.1.1 结构混凝土用硅酸盐水泥的组分与材料应符合GB 175的规定。
5.1.2 GB/T 50476-2019规定的II-D有盐冻融环境、II-E冻融环境、硫酸盐腐蚀环境下，结构混凝土用硅酸盐水泥不应掺入石灰石粉。
5.1.3 硫酸盐腐蚀环境下，结构混凝土用硅酸盐水泥不应掺入烧粘土质火山灰质混合材料。
5.2 化学要求5.2.1 化学成分结构混凝土用硅酸盐水泥化学成分应符合表1的规定。
表1 结构混凝土用硅酸盐水泥的化学成分要求5.2.2 水溶性铬（VI）结构混凝土用酸盐水泥中水溶性铬（VI）应符合GB 31893的要求。
5.2.3 熟料中C3A含量结构混凝土用硅酸盐水泥熟料中的C3A含量应符合如下规定：a）GB/T 50476-2019规定的氯化物环境下，水泥熟料中的C3A含量不应大于10.0%。
b）GB/T 50476-2019规定的V-D等级硫酸盐腐蚀环境下，水泥熟料中的C3A含量不应大于8.0%。
c）GB/T 50476-2019规定的V-E等级硫酸盐腐蚀环境下，水泥熟料中的C3A含量不应大于5.0%。
5.3 物理要求5.3.1 强度结构混凝土用硅酸盐水泥强度应符合表2的规定。
表2 结构混凝土用硅酸盐水泥强度要求5.3.2 比表面积结构混凝土用硅酸盐水泥比表面积不应低于360m2/kg。
如有特殊工程需要，并采取相应的技术措施时，可由买卖双方协商确定。
5.3.3 凝结时间结构混凝土用P•I、P•II硅酸盐水泥初凝时间不应小于45min，终凝时间不应大于390min；P•O普通硅酸盐水泥初凝时间不应小于45min，终凝时间不应大于600min。
如有特殊工程需要，凝结时间可由买卖双方协商确定。
5.3.4 安定性5.3.4.1 结构混凝土用硅酸盐水泥安定性应按沸煮法检验并合格。
5.3.4.2 结构混凝土用硅酸盐水泥安定性应按压蒸法检验并合格。
5.3.5 标准稠度用水量结构混凝土用硅酸盐水泥标准稠度用水量不应大于27%。
5.3.6 水化热结构混凝土用硅酸盐水泥3d水化热不宜大于280kJ/kg，7d水化热不宜大于320kJ/kg。
用户要求提供中热水泥时，3d水化热不宜大于250kJ/kg，7d水化热不宜大于290kJ/kg；用户要求提供低热水泥时，3d水化热不宜大于230kJ/kg，7d水化热不宜大于260kJ/kg。
大体积混凝土、冬期施工或预制混凝土制品用水泥水化热可由买卖双方协商确定。
5.3.7 稠化指数结构混凝土用硅酸盐水泥15min稠化指数不应大于30，30min稠化指数不应大于50。
冬期施工或预制制品用水泥稠化指数可由买卖双方协商确定。
5.3.8 干缩率结构混凝土用硅酸盐水泥28d干缩率不应大于0.15%。
5.3.9 放射性结构混凝土用硅酸盐水泥放射性比活度应同时满足内照射指数I Ra不应大于1.0、外照射指数I r不应大于1.0。
5.3.10 密度（选择性指标）结构混凝土用硅酸盐水泥密度可由买卖双方协商确定。
5.3.11 砂浆扩展度（选择性指标）结构混凝土用硅酸盐水泥砂浆扩展度可由买卖双方协商确定，并应在检验报告中明示砂浆扩展度试验所用减水剂种类、掺量、减水剂含固量以及初始、30min砂浆扩展度数值。
5.3.12 颜色（选择性指标）结构混凝土用硅酸盐水泥用于清水混凝土或其他有颜色要求的混凝土时，可由买卖双方协商确定。
6试验方法6.1组分与材料按GB/T 12960的规定。
6.2化学要求6.2.1化学成分不溶物、烧失量（质量分数）、三氧化硫（质量分数）、氧化镁（质量分数）、氯离子、碱含量按GB/T 176的规定。
6.2.2水溶性铬（VI）按GB 31893的规定。
6.2.3熟料中C3A含量按GB/T 21372的规定。
6.3物理要求6.3.1强度按GB/T 17671的规定。
6.3.2比表面积按GB/T 8074的规定。
6.3.3凝结时间按GB/T 1346的规定。
6.3.4安定性按GB/T 1346的规定。
6.3.5标准稠度用水量按GB/T 1346的规定。
6.3.6水化热按GB/T 12959的规定。
6.3.7稠化指数按附录A的规定。
6.3.8干缩率按JC/T 603的规定。
6.3.9放射性按GB 6566的规定。
6.3.10密度（选择性指标）按GB/T 208的规定。
6.3.11砂浆扩展度（选择性指标）按附录B的规定。
6.3.12颜色（选择性指标）由买卖双方协商确定。
7检验规则7.1编号及取样水泥出厂前按同品种、同强度等级编号和取样。
袋装水泥和散装水泥应分别进行编号和取样。
每一编号为一取样单位。
水泥出厂编号按年生产能力规定为：a）年产能大于200×104t时，不超过4000t为一编号；b）年产能为120×104t～200×104t（含）时，不超过2400t为一编号；c）年产能为60×104t～120×104t（含）时，不超过1000t为一编号；d）年产能为30×104t～60×104t（含）时，不超过600t为一编号；e）年产能不大于30×104t时，不超过400t为一编号。
取样方法应符合GB/T 12573规定。
可连续取，亦可从20个以上不同部位取等量样品，总量应不少于12kg。
当散装水泥运输工具的容量超过该厂规定出厂编号吨数时，允许该编号的数量超过取样规定吨数。
7.2出厂检验项目7.2.1 出厂检验项目为5.1、5.2.1、5.2.3、5.3.1、5.3.2、5.3.3、5.3.4.1、5.3.5、5.3.6、5.3.7、5.3.8的规定。
7.2.2 当对密度有要求时，出厂检验项目应增加5.3.10。
7.2.3 当对砂浆扩展度有要求时，出厂检验项目应增加5.3.11。
7.2.4 当对颜色有要求时，出厂检验项目应增加5.3.12。
7.3型式检验7.3.1 检验项目型式检验为第5章的全部内容。
7.3.2 检验条件有下列情况之一时，应进行型式检验：a）新投产时；b）原燃料有改变时；c）生产工艺有较大改变时；d）产品长期停产后，恢复生产时；e）正常生产时，每年至少进行一次型式检验。
其中：1）5.2.2、5.3.9 至少每半年进行一次；2）当硅酸盐水泥和普通硅酸盐水泥中氧化镁含量不大于5%时，5.3.4.2至少每半年进行一次；3）当硅酸盐水泥和普通硅酸盐水泥中氧化镁含量大于5%时，5.3.4.2至少每季度进行一次。
