电气专业施工图交底会审要点

特高压变电站电气施工图纸审查要点

1 .前言

施工图纸是施工和验收的主要依据之一。为使验收人员充分领会设计意图、熟悉设计内容、正确对施工进展旁站监视和验收，确保施工质量，必须在开工前进展图纸审查。对于施工图中的过失和不合理局部，应尽快解决，保证工程顺利进展。

2 .施工图纸审查的重点是：

a）施工图纸与设备、原材料的技术要求是否一致。

b）施工的主要技术方案与设计是否相适应。

C）图纸表达深度能否满足施工需要。

d）构件划分和加工要求是否符合施工能力。

e）扩建工程的新老站及新老系统之间的衔接是否吻合，施工过渡是否可能。除按图面检查外，还应按现场实际情况校核。

f）各专业之间设计是否协调。如设备外形尺寸与根基设计尺寸、土建和电气对建（构）筑物预留孔洞及埋件的设计是否吻合，设备与系统连接部位、管线之间、电气之间相关设计等是否吻合。

g）设计采用的四新（新材料、新设备、新工艺、新技术）在施工技术、机具和物资供应上有无困难。

h）施工图之间和总分图之间、总分尺寸之间有无矛盾。

i）能否满足生产运行对安全、经济的要求和检修作业的合理需要。 J）设备布置及构件尺寸能否满足其运输及吊装要求。

k）设计能否满足设备和系统的启动调试要求。

1）材料表中给出的数量和材质以及尺寸与图面表示是否相符。

m）补充图例符号及主要设备表应注明主要设备名称、型号、规

格、单位、数量。

3 .施工图纸电气局部审查

3.1 电气一次设备

3.1.1、 对于主变压器、高压电抗器中性点接地部位应按绝缘等级增加防护措施。

3.1.2、 设备预埋件及构支架预留螺栓孔应与设备固定螺栓规格相匹配。

3.1.3、 对随设备支柱一体加工的隔离开关机构箱固定基座误差提出要求，以保证隔离开关垂直拉杆的垂直度。

3.1.4、 电抗器室（BOX-IN）母线支柱瓷瓶爬电比距应满足该地区污秽等级的爬距要求。防雨、驱潮、观测设施应能满足运维要求。

3.1.5、 各构件建成尺寸应能满足安规中设备不停电时的安全距离之相关要求。

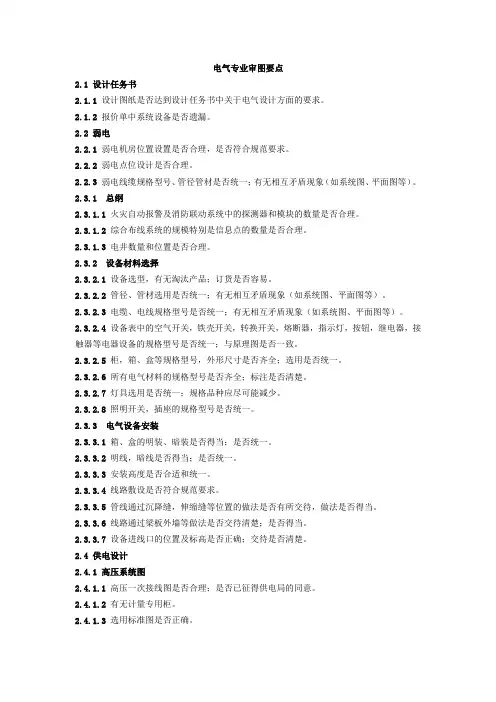

电气专业审图要点

2.1 设计任务书

2.1.1 设计图纸是否达到设计任务书中关于电气设计方面的要求。

2.1.2 报价单中系统设备是否遗漏。

2.2 弱电

2.2.1 弱电机房位置设置是否合理，是否符合规范要求。

2.2.2 弱电点位设计是否合理。

2.2.3 弱电线缆规格型号、管径管材是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.1总纲

2.3.1.1 火灾自动报警及消防联动系统中的探测器和模块的数量是否合理。

2.3.1.2 综合布线系统的规模特别是信息点的数量是否合理。

2.3.1.3 电井数量和位置是否合理。

2.3.2设备材料选择

2.3.2.1 设备选型，有无淘汰产品；订货是否容易。

2.3.2.2 管径、管材选用是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.2.3 电缆、电线规格型号是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.2.4 设备表中的空气开关，铁壳开关，转换开关，熔断器，指示灯，按钮，继电器，接触器等电器设备的规格型号是否统一；与原理图是否一致。

2.3.2.5 柜，箱、盒等规格型号，外形尺寸是否齐全；选用是否统一。

2.3.2.6 所有电气材料的规格型号是否齐全；标注是否清楚。

2.3.2.7 灯具选用是否统一；规格品种应尽可能减少。

2.3.2.8 照明开关，插座的规格型号是否统一。

2.3.3电气设备安装

2.3.3.1 箱、盒的明装、暗装是否得当；是否统一。

2.3.3.2 明线，暗线是否得当；是否统一。

2.3.3.3 安装高度是否合适和统一。

2.3.3.4 线路敷设是否符合规范要求。

2.3.3.5 管线通过沉降缝，伸缩缝等位置的做法是否有所交待，做法是否得当。

2.3.3.6 线路通过梁板外墙等做法是否交待清楚；是否得当。

2.3.3.7 设备进线口的位置及标高是否正确；交待是否清楚。

2.4 供电设计

2.4.1 高压系统图

电气施工图审查要点

电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。本文将介绍电气施工图审查的要点。

一、电源及其电缆管道审查

电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。电源及其电缆管道的审查主要关注以下几个方面：

1. 电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。

2. 电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。

3. 电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。

二、电气设备布置审查

电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：

1. 布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。

2. 布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。

3. 防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。

三、接线图和控制柜布置审查

在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。

1. 接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。 2. 控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。

四、排插和电缆配线图审查

1. 排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。

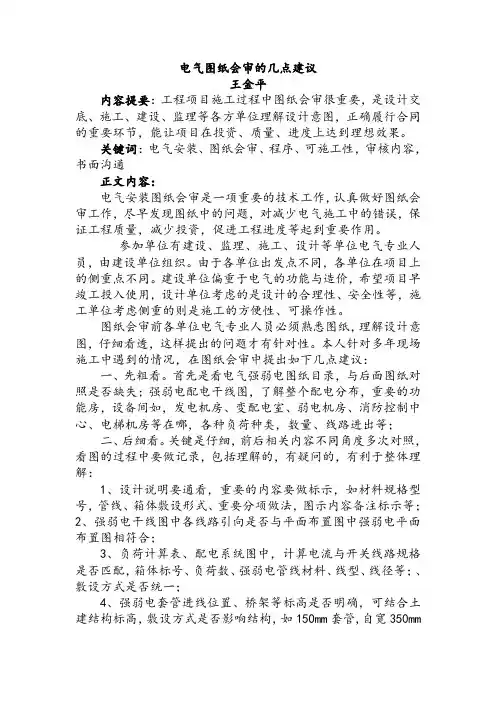

电气图纸会审的几点建议

王金平

内容提要：工程项目施工过程中图纸会审很重要，是设计交底、施工、建设、监理等各方单位理解设计意图，正确履行合同的重要环节，能让项目在投资、质量、进度上达到理想效果。

关键词：电气安装、图纸会审、程序、可施工性，审核内容，书面沟通

正文内容：

电气安装图纸会审是一项重要的技术工作，认真做好图纸会审工作，尽早发现图纸中的问题，对减少电气施工中的错误，保证工程质量，减少投资，促进工程进度等起到重要作用。

参加单位有建设、监理、施工、设计等单位电气专业人员，由建设单位组织。由于各单位出发点不同，各单位在项目上的侧重点不同。建设单位偏重于电气的功能与造价，希望项目早竣工投入使用，设计单位考虑的是设计的合理性、安全性等，施工单位考虑侧重的则是施工的方便性、可操作性。

图纸会审前各单位电气专业人员必须熟悉图纸，理解设计意图，仔细看透，这样提出的问题才有针对性。本人针对多年现场施工中遇到的情况，在图纸会审中提出如下几点建议：

一、先粗看。首先是看电气强弱电图纸目录，与后面图纸对照是否缺失；强弱电配电干线图，了解整个配电分布，重要的功能房，设备间如，发电机房、变配电室、弱电机房、消防控制中心、电梯机房等在哪，各种负荷种类，数量、线路进出等；

二、后细看。关键是仔细，前后相关内容不同角度多次对照，看图的过程中要做记录，包括理解的，有疑问的，有利于整体理解：

1、设计说明要通看，重要的内容要做标示，如材料规格型号，管线、箱体敷设形式、重要分项做法，图示内容备注标示等；

2、强弱电干线图中各线路引向是否与平面布置图中强弱电平面布置图相符合；

3、负荷计算表、配电系统图中，计算电流与开关线路规格是否匹配，箱体标号、负荷数、强弱电管线材料、线型、线径等；、敷设方式是否统一；

4、强弱电套管进线位置、桥架等标高是否明确，可结合土建结构标高，敷设方式是否影响结构，如150mm套管,自宽350mm梁底穿上去(超梁宽的1/3)；梁底标高-1.2m，设计进线位置在-0.7m；就不符合要求；
