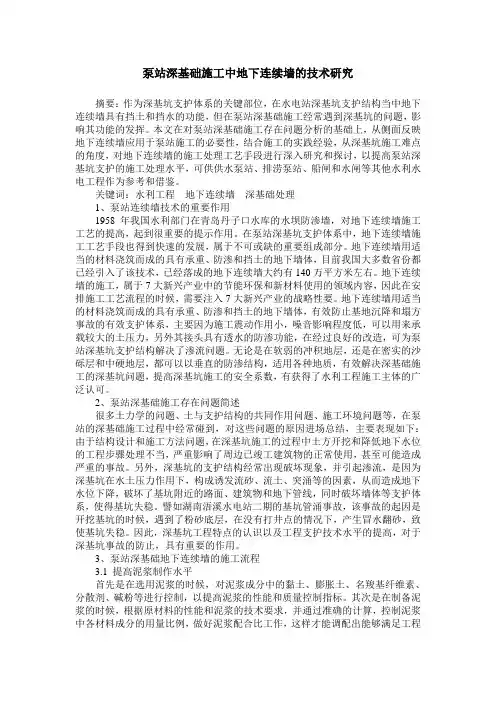

泵站深基础施工中地下连续墙的技术研究

摘要：作为深基坑支护体系的关键部位，在水电站深基坑支护结构当中地下连续墙具有挡土和挡水的功能，但在泵站深基础施工经常遇到深基坑的问题，影响其功能的发挥。本文在对泵站深基础施工存在问题分析的基础上，从侧面反映地下连续墙应用于泵站施工的必要性，结合施工的实践经验，从深基坑施工难点的角度，对地下连续墙的施工处理工艺手段进行深入研究和探讨，以提高泵站深基坑支护的施工处理水平，可供供水泵站、排涝泵站、船闸和水闸等其他水利水电工程作为参考和借鉴。

关键词：水利工程 地下连续墙 深基础处理

1、泵站连续墙技术的重要作用

1958年我国水利部门在青岛丹子口水库的水坝防渗墙，对地下连续墙施工工艺的提高，起到很重要的提示作用。在泵站深基坑支护体系中，地下连续墙施工工艺手段也得到快速的发展，属于不可或缺的重要组成部分。地下连续墙用适当的材料浇筑而成的具有承重、防渗和挡土的地下墙体，目前我国大多数省份都已经引入了该技术，已经落成的地下连续墙大约有140万平方米左右。地下连续墙的施工，属于7大新兴产业中的节能环保和新材料使用的领域内容，因此在安排施工工艺流程的时候，需要注入7大新兴产业的战略性要。地下连续墙用适当的材料浇筑而成的具有承重、防渗和挡土的地下墙体，有效防止基地沉降和塌方事故的有效支护体系，主要因为施工震动作用小，噪音影响程度低，可以用来承载较大的土压力，另外其接头具有透水的防渗功能，在经过良好的改造，可为泵站深基坑支护结构解决了渗流问题。无论是在软弱的冲积地层，还是在密实的沙砾层和中硬地层，都可以以垂直的防渗结构，适用各种地质，有效解决深基础施工的深基坑问题，提高深基坑施工的安全系数，有获得了水利工程施工主体的广泛认可。

2、泵站深基础施工存在问题简述

很多土力学的问题、土与支护结构的共同作用问题、施工环境问题等，在泵站的深基础施工过程中经常碰到，对这些问题的原因进场总结，主要表现如下：由于结构设计和施工方法问题，在深基坑施工的过程中土方开挖和降低地下水位的工程步骤处理不当，严重影响了周边已竣工建筑物的正常使用，甚至可能造成严重的事故。另外，深基坑的支护结构经常出现破坏现象，并引起渗流，是因为深基坑在水土压力作用下，构成诱发流砂、流土、突涌等的因素，从而造成地下水位下降，破坏了基坑附近的路面、建筑物和地下管线，同时破坏墙体等支护体系，使得基坑失稳。譬如湖南浯溪水电站二期的基坑管涌事故，该事故的起因是开挖基坑的时候，遇到了粉砂底层，在没有打井点的情况下，产生冒水翻砂，致使基坑失稳。因此，深基坑工程特点的认识以及工程支护技术水平的提高，对于深基坑事故的防止，具有重要的作用。

江南大学太湖学院

毕业设计（论文）

题目： 地下连续墙围护深基坑工程施工技术研究

土木工程系 土木 专业

学生姓名 徐志国

指导教师 姜 勇 （职称：讲师 ）

（职称：

）摘要

随着我国建筑市场的蓬勃发展 , 在地铁、房建等大型深基坑工程中越来越广泛地采用

地下连续墙作为围护结构。地下连续墙是由间隔或连续浇注的钢筋混凝土墙段组成 , 通常

两墙间的连接件是事先准备的各种形式端头模板。地下连续墙开挖技术起源于欧洲，它是

根据打井和石油钻井使用泥浆和水下浇筑混凝土的方法而发展起来的， 1950 年在意大利米

兰首次采用了护壁泥浆地下连续墙施工， 20 世纪 50-60 年代该项技术在西方发达国家及前

苏联得到推广， 成为地下工程和深基础施工中有效的技术。 1958 年我国水电部门首先在青

岛丹子口水库用此技术修建了水坝防渗墙。 如果作为基坑围护结构的地下连续墙发生渗漏

水 , 不但会给基坑开挖和主体结构施工带来极为不利的影响 , 而且会导致基坑变形及周围

建筑物沉降过大 , 严重时会发生基坑失稳、 垮塌等安全事故 ,

给工程各方带来极大的经济损

失和社会影响。地下连续墙作为地下主体结构的组成部分 , 必须永久耐用、结构整体无渗、

无漏、受力均衡。

关键词 : 深基坑；围护；地下连续墙ABSTRACT

With the booming construction market of China, in the subway, and other

large deep foundation is becoming more widely used as a retaining structure

underground continuous wall. Diaphragm wall is interval or continuous

casting sectionso f reinforced concrete walls, usually the connection

地下连续墙在深基坑围护中应用探析

如今，高层建筑越来越多，基坑开挖深度也随之不断加深，再加上周围环境和施工场地较为复杂。并且，深基坑施工难度较大而且具有很大危险性，一旦施工出现问题将会严重影响到整个建筑工程的施工。因此，地下连续墙逐渐取代传统的施工方法成为深基础施工的有效手段。基于此，本文就地下连续墙深基坑工程的施工进行了探讨，相信对地下连续墙深基坑工程的施工能有一定的帮助。

1 工程概况

某高层建筑深基坑依照单位及实况需求，地下连续墙以及灌注桩总体上交叉、同时动工，动工地下连续墙先进行二侧的三轴搅拌桩槽壁加固，地下连续墙的成槽施工待槽壁加固13d后的强度再进行。

2 测量放线处理

根据建设单位提供的基点、导线及水准点，在施工场地内设立施工用的测量控制点和水准点（要做好二个以上水准点），请甲方、监理单位验收，为确保工程质量，施工过程中要经常复测基点，保持到工程结束。测量放样利用轴线上的控制点架设经纬仪，使用经纬仪标出地下连续墙基础中心点并设置标桩，然后在中心点上架设经纬仪，以轴线为基准，放出与轴线相重合的纵向十字线和与轴线相垂直的横向十字线，并在纵横向十字线的每端方向上于基坑开挖边线外各设置2个以上的方向桩，使基础纵横轴线得以确定。依次放出地下连续墙中心线各控制点，然后以地下连续墙中心线为基准定出导墙的开挖边线。设置的方向桩即是施工过程中恢复基础中心点的依据。

3 导墙制作

在地下连续墙成槽前，应浇筑导墙及施工便道，导墙制作必须做到精心施工，导墙质量的好坏直接影响地下连续墙的轴线和标高，导墙的作用是为成槽设备导向、存储泥浆稳定液位、维护上部土体稳定和防止土体坍落。本工程导墙设计根据以往施工经验及施工设计验算，本工程导墙采用現浇倒“L”型整体式钢筋混凝土结构，导墙间距800mm，肋厚250mm，高1600mm，混凝土强度等级为C20。

整个地下连续墙导墙分为多段施工，每段施工长度60m左右。导墙接缝采用错缝搭接，并且与地下墙接缝错开，由预留的水平钢筋连接起来，使导墙成为整体。浇筑导墙时采取对称浇筑方式，强度必须达到70%设计强度后方可拆模。拆除后于两片墙内设置10cm×10cm方木作支撑，支撑间距约1.5m，上下二道，并在导墙顶面铺设安全网片，保障施工安全。

ｄ团四四　・一１施工技术与应用　

超深基坑围护结构地下连续墙施工技术　

摘要：本文结合多年的现场施工经验，分析地下连续墙施工中主要工序，明确施工质量控制中的要点，并提出相应的技术措施，　

为今后的地下连续墙的施工提供可借鉴的参考。　

关键词：深基坑；地下连续墙；导墙制作；泥浆护壁；槽段开挖；混凝土浇筑　

１工程概况　

该基坑工程周长１７２ｍ，宽为１９．２ｍ，南北端头井埋深分别为１６．８ｍ与　

１７．８ｍ，地下工程总建筑面积１０６００ｍ　，设计采用明挖顺筑法施工。　

２基坑支护结构设计　

主体结构基坑安全等级为一级，施工时地面超载不大于２０ｋｐａ￣虑。围护　

结构采用地下连续墙加支撑结构，地下连续墙厚８００ｒａｍ，深３２．２ｍ，其中插入　

基坑底１７ｍ；地下连续墙两侧采用搅拌桩中８５０＠６００成槽加固，直至基坑底　

下５ｍ；坑内土体加固采用搅拌桩中８５０＠６００×６００抽条加固（加固宽３ｍ间距　

３ｍ），加固深度坑底以下５ｍ。基坑第一道支撑采用钢筋混凝土支撑，其余三　

道均为ｑｂ６０９（８＝１６ｒａｍ）钢管支撑，南北端头井另加一道钢管撑。　

３地下连续墙支护结构主要施工技术　

地下连续墙施工方法详表１：　

表１地下连续墙施工方法示意表　

序号　图示　说明　ｌ　—。　ｒ　‘　成横加阉（根据设计需要）后，施工导　ｌ　ｌ　ｌ　ｌ　壤，作为准备开挖的地Ｆ连续墙沟糟　２　…　－．　ｇ：　～一　泥浆护整，同时用液压槽壁机进行成槽　ｆ　｛幽ｊ　ｌ　开挖　

３　厂　安放锁口管　

４　ｌ　ｌ　—啜　ｆ　吊放钢筋笼　

５　霹　灌注水下混凝土　

６　一　拔除锁ｌ＝＝ｌ管　

７　ｌ　ｌ　已完工的槽段　

３．１成槽加固及坑内土体加固　

因场地地质有深厚的淤泥或淤泥质土分布到基坑底下５ｍ，此范围内为　

防止地下连续墙成槽塌孔和地面沉陷，采用水泥土搅拌桩对连续墙及导墙两　

侧的土体进行加固，来提高土体强度和抗渗性。　

同时为确保基坑土方开挖顺利进行，也需对坑内士体加固来提高土体强
