原景测量施工方案

  • 格式：doc
  • 大小：66.00 KB
  • 文档页数：16

保利（湛江）原景花园 工程测量施工方案

广州富利建筑安装工程有限公司 1 目 录

一、编制依据 。。.。..。。.。。.。..。。.。.。。。。。。。.。。.。...。。....。。.。..。。.。.。。。。...。。。。。....。。.。..。。.。。..。.。。。。......3

（一）、施工合同.......。。.。。。..。..。..。.。。...。.。。.。..。。。。.。..。.。..。...。.。.。.。。.。。.。。。。...。....。。。。。....。..3

（二)、施工图纸..。。.........。.。....。。。。...。....。。.。。...。.。。..。.。。...。。。。..。。.。.。.。。.。.....。。。....。。..。。.3

（三）、规范、规程...。。..。.。。..。...。。。。。.。。。.。.....。....。..。。..。.。。....。。...。...。.。。。.。。..。。。。...。.。.。。3

二、工程概况.。..。...。。.。。....。.。...。.。。。。...。。。.。..。。。。。。...。.。。.。....。。。。...。.。..。.。。.。。.。.。.。..。.。.。。..。.3

三、施工准备.。.。。.。.。。。。。。。。。。.。..。。.。..。..。。......。.。。.。....。..。.......。。.....。...。.。.。。。.。..。。..。...。。。..4

四、场区平面控制网的测设。..。。..。..。。.。。。。..。。.。.。。。。。。.。....。.....。.。。....。.。。。....。。.。.。.。。...4

（一）、场区平面控制网布设原则及要求.....。..。.。。。。。。。。..。。。。。。....。。.。。。.。..。。...。...4

（二）、平面控制网的布保利（湛江）原景花园 工程测量施工方案

广州富利建筑安装工程有限公司 2 设..。。..。。。。。。.。..........。.。。...。...。..。。..。.。。。...。。.。...。。....。....。。。。.5

五、高程控制网的建立。。。。。..。..。.。..。。。...。。....。.。.。..。。..。。...。。。。。。.........。。....。.。。....。。.。。。.6

(一)、高程控制网的布设.。。..。。...。.。。.。.。。。。。..。.。。.。。。。...。。。.。。。。.......。。.....。.。..。。。.。.。.。。6

（二）、加密轴线控制网测设。。...。..。..。..。.。。...。。。.。.....。..。.。。。.。。.....。。。.。.........。..。.。..6

六、±0.00 以下施工测量......。...。。...。.。.。....。..。。..。.。。.。.。。。。.。.。。.。。。.。..。.。.。.。...。.。。。....7

（一）、轴线控制桩的校测。。.。.。.。.。.。。。..。。...。.。。。。....。.。.。。.。..。。。。..。。。.。.。。......。....。.。..。.7

(二）、平面放样测量...。.。。。.。....。.。。..。.。。。..。.....。...。.。。。..。.。.。........。。...。......。.。。。。。。。.。.7

（三）、支立模板时的测量控制。..。。....。。。.....。.。.。..。..。。.。。.。。..。。.。。。.。...。...........。。..。9

（四）、±0.00 以下结构施工中的标高控制。。。.。。。...。..。。.。。。。....。.。。.。....。。。.。。。..。9

七、±0。00 以上施工测量.。。。.。.。.。....。.。。。。.。。.。.....。.......。。。。。.。....。。.。...。.。.。........。。.10

（一）、平面控制测量...。。。.。.。..。。。.。。.。。.。。.。。.。.。。。.。。..。..。..。.。。。..。...。。。.。。。。......。。。..。..。。10

（二)、高程的传保利（湛江）原景花园 工程测量施工方案

广州富利建筑安装工程有限公司 3 递...。..。.。..。。。...。。。。.。。。。。。..。。。.。。......。。。。.....。....。..。。...。..。.。.。。。.。..。。...14

八、测量技术资料编制、管理...。。。..。。。..。.。。..。.。。。。。。。。。。。..。。...。。....。.。。.。。.。。。.。.。。...。15

九、人员组织及设备配置。....。..。.。。....。.。.。。....。....。...。.。..。。。。.。....。。..。.。..。..。。。。。。。....15

（一）、人员组织。.....。.。.。..。.。。。。。。。..。。。。..。。...........。。。。..。.....。.。。。....。...。.。..。.。..。.。......15

（二）、设备配置.。。。。...。。...。.。..。。。。。。。。。。....。.。.。.。。....。。..。。..。。.。.。.。.。。。...。...。。..。..。。。.。。。.。15

十、工程沉降观测。。..。....。.。...。。.。。。。..。...。。。。。。。。...。。.。。.。..。。.。。。。...。.。.。。。。.。。。。。..。.。。。.。.。..16

十一、质量控制.。.。..。.。...。。..。。。。。。.。。....。。。....。..。...。.。.。。.........。.。.。。........。..。.。。.。。....。.。18

（一)、质量过程控制.。。。.。.。..。。。。。.。..。。。。。.。。.。.。。.。.。..。。.。。.。.。。.。..。。..。。.。。。.。。。.......。。..。.18

(二)、质量保证体系。。。。..。.。。。。。。...。。..。。。。。.。。。.。。。。。.。..。。。。...。。。..。.。。..。.。..。。。.。.。。。...。。..19

十二、安全文明施保利（湛江）原景花园 工程测量施工方案

广州富利建筑安装工程有限公司 4 工。。。。。。......。。。。。...。。.。。.....。....。。。.。.。..。..。.。..。.....。。.。.。....。.。....。..。..19

十三、附相关测量仪器合格证。。..。.。.。..。...。。....。。..。。.....。。。...。...。。。.。..。......。.。.....。20

十四、附图。.。。....。。..。.。..。。。.。。。..。。..。..。。..。.。。.。。。.。..。..。。。..。。.......。....。.。..。.。..。。。...。。。。.。。。..20

一、编制依据

（一）、施工图纸

保利(湛江）原景花园相关设计图纸及保利（湛江）原景花园施工组织设计。

（二）、规范、规程

1、规范

《工程测量规范》（GB 50026—2007）

2、规程

(1）《建筑工程施工测量技术规程》(DB11 /T446—2007）

(2）《建筑安装工程资料管理规程》（DBJ 01-51-2003)

(3）《建设工程监理规程》（DB/T50319—2013）

根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进,确保质量”的原则，制定本施工测量方案,确保圆满完成本工程的施工测量任务。

二、工程概况

保利（湛江）原景花园项目位于湛江市霞山区,北侧为友谊路，西侧为居民住宅区，东侧及南`侧为湛江港务局，临近湛江港。商住用地，总用地面积 75092.47 ㎡。住宅建筑分别为33层和40层，（建筑高度约为100～保利（湛江）原景花园 工程测量施工方案

广州富利建筑安装工程有限公司 5 120m），商用裙楼、会所，幼儿园；一期场地（场地北部）设地下室1层，二期地下室2层，采用钢筋混凝土框架或剪力墙结构，桩基础。

本工程建筑高度及标准层面积见下表:

部位 层高 高度 备注

地下负一层 3.8m

地下负二层 3。8m 仅2#7#8#楼

塔楼 1、2＃（33层） 标准层2。9m 98.2m

7、8#（40层） 标准层2.9m 118.5m 二连体

9、10#(40层) 标准层2.9m 118。5m 二连体

11、12#（40层） 标准层2。9m 118.5m 二连体

三、施工准备

施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的审核，测量定位依据点的交接与校核,测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等;

1、检查各专业图的平面位置、标高是否有矛盾,预留洞口是否有冲突，及时发现问题,及时向有关人员反映，及时解决。

2、对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；

3、复印预定人员的上岗证书,由主任工程师进行技术交底。

4、根据图纸条件及工程内部结构特征确定轴线控制网形式.

四、场区平面控制网的测设

(一）、场区平面控制网布设原则及要求

1、平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度” 的原则。

2、轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。 保利（湛江）原景花园 工程测量施工方案

广州富利建筑安装工程有限公司 6 3、控制点应选在通视条件良好、安全、易保护的地方。

4、轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。保护方法：

首先以控制桩为中心砌长宽均为0。5 米、高0.3 米的砖墩，砖墩为周围砌砖,中间填充砂浆,砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如示意图：

(二）、平面控制网的布设

测量人员接到业主提供的湛江市测绘设计研究院的场区控制点测量成果后，使用2″级南方测绘电子全站仪对控制点进行校测,复测结果证明基准控制点符合相关规范要求后方可使用。然后根据控制点1000、2000测设二级建筑物平面控制网的各控制桩位，现场共测设6 个点。经测量人员对建筑物定位桩的角度、距离关系进行复测,精度符合规范要求，控制网见（附图1）.

合集下载

园林景观工程施工测量(3篇)

园林景观工程施工测量(3篇)

第1篇

一、引言

园林景观工程施工测量是园林景观工程的重要组成部分，它直接关系到园林景观工程的质量和进度。园林景观工程施工测量主要是对园林景观工程的平面、高程、地形等进行精确测量，为园林景观工程的施工提供准确的数据和依据。本文将介绍园林景观工程施工测量的目的、方法、步骤及注意事项。

二、园林景观工程施工测量的目的

1. 确保园林景观工程的平面位置、高程和地形符合设计要求。

2. 为园林景观工程的施工提供准确的数据和依据。

3. 防止施工过程中出现偏差，确保园林景观工程的质量。

4. 控制园林景观工程的施工进度。

三、园林景观工程施工测量的方法

1. 水准测量：水准测量是园林景观工程施工测量中最常用的方法，用于测量高程。水准测量分为普通水准测量和精密水准测量。

2. 全站仪测量：全站仪是一种集电子经纬仪、电子水准仪和电子测距仪于一体的测量仪器，具有测量速度快、精度高、自动化程度高等优点。

3. GPS测量：GPS测量是一种利用全球定位系统（Global Positioning System，简称GPS）进行测量的方法，具有覆盖范围广、精度高、自动化程度高等优点。

4. 全数字摄影测量：全数字摄影测量是一种基于摄影测量原理的测量方法，通过拍摄目标区域的影像，利用计算机软件进行处理，获取目标区域的几何信息和属性信息。

四、园林景观工程施工测量的步骤

1. 收集资料：收集园林景观工程的设计图纸、地形图、地质勘探报告等相关资料。

2. 建立坐标系：根据设计要求，确定园林景观工程的坐标系。

3. 布设控制网：根据园林景观工程的规模和精度要求，布设控制网，包括主控制网和辅助控制网。 4. 观测：采用水准测量、全站仪测量、GPS测量等方法，对控制网进行观测。

5. 计算和调整：根据观测数据，计算控制点坐标和高程，对控制网进行平差计算和调整。

6. 绘制测量图：根据计算结果，绘制园林景观工程的测量图。

7. 检查和验收：对园林景观工程施工测量成果进行检查和验收，确保测量精度和可靠性。

园林工程测量专项施工方案

园林工程测量专项施工方案

园林工程测量专项施工方案

一、施工背景

随着城市化进程的不断加快，园林建设的需求也在逐渐增加。园林工程测量专项施工方案是园林建设的重要一环，它对于保证园林建设的质量和进度具有非常重要的意义。

二、测量前的准备工作

1、确定工程范围和目标

在进行园林工程测量前，首先需要确定测量的范围和目标，明确测量的具体任务和要求，包括需要测量的区域范围、测量的内容和要求等。

2、查阅相关资料

在进行实地测量前，需要对园林工程的相关资料进行查阅，包括园林设计图纸、施工方案、规划图等，以便更好地了解工程的具体情况和要求。

3、设备和工具准备

在进行测量前，需要对测量设备和工具进行准备。包括测量仪器、工具、标志杆、测量笔等，以保证测量工作的顺利进行。

4、组织测量人员

需要对测量人员进行统一的组织和安排，明确每个人的具体任务和责任，保证测量工作的顺利进行。

5、安全措施

在进行实地测量前，需要对测量现场进行安全检查和评估，确保测量工作的安全顺利进行。

三、测量工作的具体内容

1、地面标高测量

对园林工程中的地面标高进行测量，包括地面高差、坡度等，以保证园林设计的准确性和质量。

2、园林植物测量

对园林植物进行测量，包括树木的树高、树冠直径、树干直径等，以保证植物的数量和规格符合设计要求。

3、园林景观测量 对园林景观进行测量，包括地形地貌、水体、绿地等，以保证园林景观设计的准确性和质量。

4、园林设施测量

对园林设施进行测量，包括灯具、座椅、喷泉等，以保证园林设施的位置和规格符合设计要求。

5、测量数据处理

对测量得到的数据进行处理和分析，绘制测量图纸和报告，以保证测量工作的准确性和规范性。

四、注意事项

1、注意安全

在进行园林工程测量时，需要时刻注意安全，确保测量工作的安全进行。

2、注意环境保护

在进行园林工程测量时，需要注意对周围环境的保护，避免对植物和动物造成伤害。

3、注意质量控制

在进行园林工程测量时，需要对测量数据进行严格的质量控制，确保测量结果的准确性和可靠性。

园林景观工程测量施工方案

园林景观工程测量施工方案

园林景观工程测量施工方案

一、前言

园林景观工程是指利用自然与人工环境景观特征相结合的方式，通过规划、设计、建设、管理与维护，塑造美好的城市与社区环境。在园林景观工程中，测量施工是一个非常重要的环节，它关乎工程的准确性和质量。本方案旨在通过测量施工，保证园林景观工程的准确性和可实施性，确保工程的高质量完成。

二、工程概况

本次测量施工的园林景观工程位于某市中心广场，总占地面积为5000平方米。主要包括绿化带、喷泉、步行道、休闲座椅等景观元素，需要进行场地平整、绿化规划、喷泉水池建设等工程内容。

三、测量施工内容

1. 规划测量

根据园林景观的设计图纸，首先进行规划测量。通过定点法、辅助线法等测量方法，确定场地坐标、地势高程等基本信息。这些信息将为后续的施工和设计提供准确的依据。

2. 场地平整测量

场地平整是园林景观工程中非常重要的一环，在进行施工前，需要对场地进行精确的平整测量。通过采用水准尺、测距仪等工具，确定场地的高程和坡度，保证场地平整的工作质量。

3. 绿化规划测量

在园林景观工程中，绿化是重要的元素之一。通过测量场地的土壤性质、阳光照射情况、风向等因素，确定绿化植物的种植位置和生长条件。同时根据设计图纸，进行绿化带移植植物的测量，确保植物的位置和数量与设计一致。

4. 喷泉水池建设测量

喷泉水池建设是园林景观工程中的一个亮点，也需要进行测量施工。通过测量水池的设计深度、面积、边界线等参数，确保水池的尺寸与设计一致。同时，根据设计图纸和喷泉设备的布置要求，进行喷泉水池管道和设备的测量布置。

四、测量施工流程

1. 确定测量控制点 在进行测量施工前，需要确定测量的控制点。通过设置测量控制点，可以实现测量的统一和精度。控制点的设置应符合设计图纸的要求，并在场地布置合理。

2. 进行地面测量

根据测量要求，使用测距仪、水准尺、经纬仪等工具，进行地面测量。在测量过程中，需要保证测量设备的准确性和稳定性，及时采集测量数据。

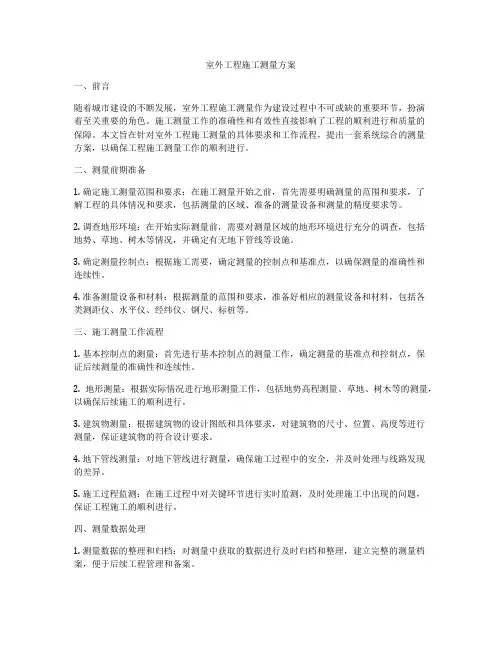

室外工程施工测量方案
