施工测量施工方案

第1篇

一、工程概况

本道路工程位于某城市，全长10公里，宽30米，双向六车道。道路工程包括路基、路面、桥梁、排水、照明、绿化等工程。本测量方案针对道路工程的施工测量工作，旨在确保工程顺利进行。

二、测量目的

1. 为道路工程施工提供精确的平面位置和高程控制；

2. 为道路工程设计、施工、验收提供依据；

3. 保证道路工程的施工质量。

三、测量依据

1. 《工程测量规范》（GB50026-2007）

2. 《建筑施工测量手册》

3. 设计图纸及相关技术文件

四、测量内容

1. 平面控制测量：包括控制网布设、控制点复测、施工放样等；

2. 高程控制测量：包括高程控制网布设、高程传递、施工放样等；

3. 变形监测：包括路基沉降、桥梁变形等。

五、测量方法

1. 平面控制测量：

（1）采用GPS技术建立平面控制网，精度等级为C级；

（2）采用全站仪进行控制点复测和施工放样；

（3）采用导线法进行施工放样。

2. 高程控制测量：

（1）采用水准测量技术建立高程控制网，精度等级为二等； （2）采用水准仪进行高程传递和施工放样。

3. 变形监测：

（1）采用水准测量技术进行路基沉降监测；

（2）采用全站仪进行桥梁变形监测。

六、测量仪器及设备

1. 平面控制测量：

（1）GPS接收机；

（2）全站仪；

（3）钢卷尺；

（4）棱镜；

（5）平板电脑。

2. 高程控制测量：

（1）水准仪；

（2）水准尺；

（3）水准器；

（4）平板电脑。

3. 变形监测：

（1）水准仪；

（2）全站仪；

（3）水准尺；

（4）水准器；

（5）平板电脑。

七、测量人员及职责 1. 测量负责人：负责测量工作的全面协调和指导；

2. 测量工程师：负责测量方案的编制、技术指导、测量成果的审核；

3. 测量员：负责测量仪器的操作、数据采集、数据处理。

八、质量保证措施

1. 测量仪器设备定期检定，确保测量精度；

2. 测量人员持证上岗，确保测量质量；

1 测量施工方案

序号 工序 施工工艺及技术措施 做法展示

1 控制网的建立 本工程将建立三级平面控制 网。首级平面控制网是在发包 方提供的一级导线点基础上， 根据建筑物的总平面定位图， 建立一个稳定可靠，不受施工 影响的施工控制网。二级控制 网为依据首级控制网，引至基 坑周边的地下室二级平面控制 点及引测至首层地面上地上部

分二级平面控制点。三级控制 网为引测至楼面、柱、剪力墙 上轴线控制点、细部控制点。 一

A z

————③

। I/—

/ 申 JAT

, G fl

一级平面控制网示意图

2 平面控制网的传

递 楼面控制点布置：当楼板施工 至d0.000m时，在基坑周边的首 级控制加密点架设全站仪，用 极坐标法或直角坐标法放样测 设激光控制点。激光点测放到 楼面后需进行特殊的保护，在 混凝土楼面预埋铁件，楼板混 凝土浇筑完成且具有强度后， 再次放样测设激光控制点并进 行矩形闭合复测，调整点位误

差，打上阳冲眼十字中心点标 示，激光点穿过楼层时，需在 组合楼板上预留200X200的孔 洞，浇筑楼板砼后，将点位通 过孔洞引测到各楼层上。 ±).000m楼面激光控制点点位做法

激光点穿过楼层的预留洞做法

垂准引测：在混凝土楼面架设 激光铅直仪，垂直向上投递平 面轴线控制点至上部楼层。激 光控制点投测到上部楼层后， 组成矩形图形。在矩形的各个 点上架设全站仪，复测多边形 的角度、边长误差，进行点位 误差调整并作好点位标记。

±0.00以下部分：采用水准仪

以中丝读数法进行，施工标高 点测设在墙、柱外侧立筋上， 并用红油漆作好标记。临时标 高点每次引用时必须重新投 测。墙柱拆模后，在墙或柱的 立面测设1m的标高线做好标 记，为下一道工序提供依据。

标高测量控制

±0.00以上部分：本工程高程

基准线设在首层，标高引测采 用大盘尺量距配合全站仪天顶 量距复核的方法进行。

第1篇

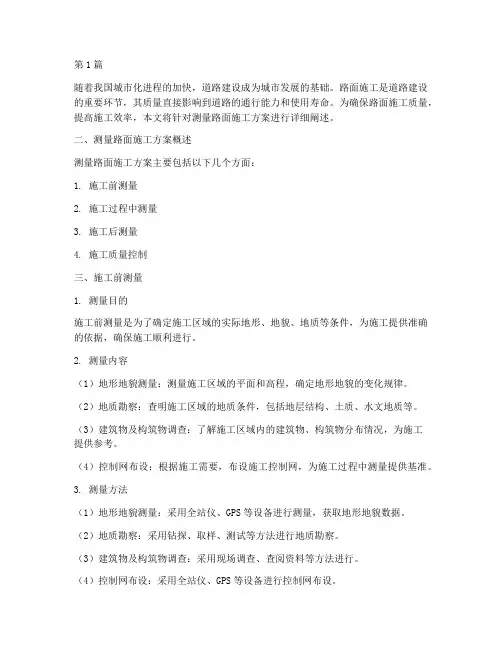

随着我国城市化进程的加快，道路建设成为城市发展的基础。路面施工是道路建设的重要环节，其质量直接影响到道路的通行能力和使用寿命。为确保路面施工质量，提高施工效率，本文将针对测量路面施工方案进行详细阐述。

二、测量路面施工方案概述

测量路面施工方案主要包括以下几个方面：

1. 施工前测量

2. 施工过程中测量

3. 施工后测量

4. 施工质量控制

三、施工前测量

1. 测量目的

施工前测量是为了确定施工区域的实际地形、地貌、地质等条件，为施工提供准确的依据，确保施工顺利进行。

2. 测量内容

（1）地形地貌测量：测量施工区域的平面和高程，确定地形地貌的变化规律。

（2）地质勘察：查明施工区域的地质条件，包括地层结构、土质、水文地质等。

（3）建筑物及构筑物调查：了解施工区域内的建筑物、构筑物分布情况，为施工提供参考。

（4）控制网布设：根据施工需要，布设施工控制网，为施工过程中测量提供基准。

3. 测量方法

（1）地形地貌测量：采用全站仪、GPS等设备进行测量，获取地形地貌数据。

（2）地质勘察：采用钻探、取样、测试等方法进行地质勘察。

（3）建筑物及构筑物调查：采用现场调查、查阅资料等方法进行。

（4）控制网布设：采用全站仪、GPS等设备进行控制网布设。 四、施工过程中测量

1. 测量目的

施工过程中测量是为了实时掌握施工进度和质量，及时发现和纠正偏差，确保施工质量。

2. 测量内容

（1）施工放样：根据设计图纸和施工控制网，进行施工放样。

（2）施工监测：对施工过程中的关键部位、关键工序进行监测，确保施工质量。

（3）施工验收：对施工完成后的路面进行验收，确保路面质量符合设计要求。

3. 测量方法

（1）施工放样：采用全站仪、GPS等设备进行施工放样。

（2）施工监测：采用全站仪、激光测距仪等设备进行监测。

（3）施工验收：采用全站仪、水准仪等设备进行验收。

五、施工后测量

1. 测量目的

第1篇

一、项目背景

随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。

二、工程概况

1. 工程名称：某市XX大道改造工程

2. 工程地点：某市XX大道

3. 工程规模：全长XX公里，红线宽度XX米

4. 工程内容：道路、桥梁、排水、照明、绿化等工程

5. 工程工期：XX个月

三、工程测量施工方案

1. 施工准备

（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。

（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。

（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。

2. 施工流程

（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。

（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。 （3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。

（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。

3. 施工方法

（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。

（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。

（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。

4. 质量控制

（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
