lte协议栈

仅供学习，

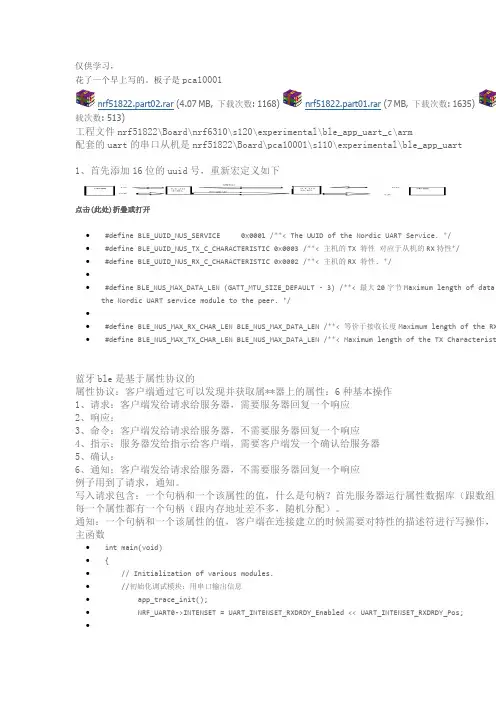

花了一个早上写的。板子是pca10001

nrf51822.part02.rar (4.07 MB, 下载次数: 1168) nrf51822.part01.rar (7 MB, 下载次数: 1635)

载次数: 513)

工程文件nrf51822\Board\nrf6310\s120\experimental\ble_app_uart_c\arm

配套的uart的串口从机是nrf51822\Board\pca10001\s110\experimental\ble_app_uart

1、首先添加16位的uuid号，重新宏定义如下

点击(此处)折叠或打开

 #define BLE_UUID_NUS_SERVICE 0x0001 /**< The UUID of the Nordic UART Service. */

 #define BLE_UUID_NUS_TX_C_CHARACTERISTIC 0x0003 /**< 主机的TX 特性 对应于从机的RX特性*/

 #define BLE_UUID_NUS_RX_C_CHARACTERISTIC 0x0002 /**< 主机的RX 特性. */



 #define BLE_NUS_MAX_DATA_LEN (GATT_MTU_SIZE_DEFAULT - 3) /**< 最大20字节Maximum length of data

the Nordic UART service module to the peer. */



 #define BLE_NUS_MAX_RX_CHAR_LEN BLE_NUS_MAX_DATA_LEN /**< 等价于接收长度Maximum length of the RX #define BLE_NUS_MAX_TX_CHAR_LEN BLE_NUS_MAX_DATA_LEN /**< Maximum length of the TX Characterist

lte,sctp协议

竭诚为您提供优质文档/双击可除

lte,sctp协议

篇一：tdd-lte协议栈-下篇-空口协议

tdd-lte协议栈-下篇-空口协议协议栈-下篇

下篇：

1无线侧接口协议

2.核心网侧接口协议

一、无线侧接口协议

1.1s1接口

1.2s1

篇二：lte各层学习笔记

1eps实体与功能划分

eps网络结构包括：e-utRan、cn（epc）、ue。

1.1接入网（e-utRan）

enodeb通过x2接口连接，构成e-utRan（接入网）enodeb通过s1接口与epc连接

ue通过lte-uu接口与enodeb接口连接

eps网络节点示意图如下：

enodeb的主要功能：

头压缩和用户平面加密；

在无法根据ue提供的信息路由到一个mme的情况下，选择一个合适

的mme；

上行和下行的准入控制

上行和下行承载级别的速率调整

在上行链路中，进行数据包传送级标记；

1.2核心网（epc）

负责ue的控制和承载的建立 epc组成结构如下：

1.2.1mme的主要功能：

处理ue与cn之间的控制信令（通过nas协议实现）。

寻呼和控制信息分发

承载控制

保证nas信令安全和移动性管理

【主要负责用户及会话管理的所有控制平面功能，包括nas信令及其安全，跟踪区（trackingarea）列表的管理，pdn-gw和s-gw节点的选择；跨mme切换时对新mme的选择；在向2g/3g系统切换时，sgsn的选择、鉴权、漫游控制以及承载管理；移动性管理等】

1.2.2p-gw主要功能：

ue的ip地址分配qos保证计费ip数据包过滤

【主要负责非3gpp接入部分，包括用户数据报的过滤、对数据报进行qos级别分类、对数据报进行门限控制和速率控制等，根据计费策略进行计费，同时作为非3gpp接入用户的锚点处理切换流程】

1.2.3s-gw主要功能：

所有ip数据包均通过s-gw

ue在小区间切换时，作为移动性控制锚点

Ｊ　平昂　苍昂　朋　

Ｅｌｅｃｔｒｏｎｉｃ　Ｓｃｉ．＆Ｔｅｃｈ．／Ｍａｒ．１５．２０１４　

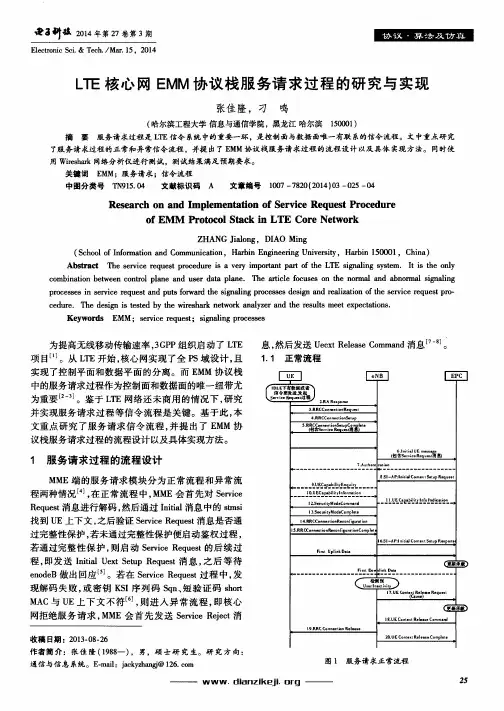

Ｌ１１三核心网ＥＭＭ协议栈服务请求过程的研究与实现　

张佳隆，刁　鸣　

（哈尔滨工程大学信息与通信学院，黑龙江哈尔滨１５０００１）　摘要服务请求过程是ＬＴＥ信令系统中的重要一环，是控制面与数据面唯一有联系的信令流程。文中重点研究　了服务请求过程的正常和异常信令流程，并提出了ＥＭＭ协议栈服务请求过程的流程设计以及具体实现方法。同时使　用Ｗｉｒｅｓｈａｒｋ网络分析仪进行测试，测试结果满足预期要求。　关键词ＥＭＭ；服务请求；信令流程　中图分类号ＴＮ９１５．０４　文献标识码Ａ　文章编号１００７—７８２０（２０１４）０３—０２５—０４　

Ｒｅｓｅａｒｃｈ　ｏｎ　ａｎｄ　ｌｍｐｌｅｍｅｎｔａｔｉｏｎ　ｏｆ　Ｓｅｒｖｉｃｅ　Ｒｅｑｕｅｓｔ　Ｐｒｏｃｅｄｕｒｅ　

Ｏｆ　ＥＭＭ　Ｐｒｏｔｏｃｏｌ　Ｓｔａｃｋ　ｉｎ　ＬＴＥ　Ｃｏｒｅ　Ｎｅｔｗｏｒｋ　

ＺＨＡＮＧ　Ｊｉａｌｏｎｇ，ＤＩＡＯ　Ｍｉｎｇ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｉｎｆｏｒｍａｔｉｏｎ　ａｎｄ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ，Ｈａｒｂｉｎ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｈａｒｂｉｎ　１５０００１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ　Ｔｈｅ　ｓｅｒｖｉｃｅ　ｒｅｑｕｅｓｔ　ｐｒｏｃｅｄｕｒｅ　ｉｓ　ａ　ｖｅｒｙ　ｉｍｐｏｒｔａｎｔ　ｐａｒｔ　ｏｆ　ｔｈｅ　ＬＴＥ　ｓｉｇｎａｌｉｎｇ　ｓｙｓｔｅｍ．Ｉｔ　ｉｓ　ｔｈｅ　ｏｎｌｙ　

ｃｏｍｂｉｎａｔｉｏｎ　ｂｅｔｗｅｅｎ　ｃｏｎｔｒｏｌ　ｐｌａｎｅ　ａｎｄ　ｕｓｅｒ　ｄａｔａ　ｐｌａｎｅ．Ｔｈｅ　ａｒｔｉｃｌｅ　ｆｏｃｕｓｅｓ　ｏｎ　ｔｈｅ　ｎｏｒｍａｌ　ａｎｄ　ａｂｎｏ￣ａｌ　ｓｉｇｎａｌｉｎｇ　

ｐｒｏｃｅｓｓｅｓ　ｉｎ　ｓｅｒｖｉｃｅ　ｒｅｑｕｅｓｔ　ａｎｄ　ｐｕｔｓ　ｆｏｒｗａｒｄ　ｔｈｅ　ｓｉｇｎａｌｉｎｇ　ｐｒｏｃｅｓｓｅｓ　ｄｅｓｉｇｎ　ａｎｄ　ｒｅａｌｉｚａｔｉｏｎ　ｏｆ　ｔｈｅ　ｓｅｒｖｉｃｅ　ｒｅｑｕｅｓｔ　ｐｒｏ－　

lte协议栈

LTE（Long Term Evolution）是第四代移动通信网络（4G）的一种技术标准，其协议栈是指在LTE网络中用于实现通信功能的一系列协议。LTE协议栈包括物理层、数据链路层、网络层和应用层等组成部分，下面将对LTE协议栈的各个层进行介绍。

物理层是整个协议栈的最底层，主要负责对无线信号的调制解调、信道编码和解码等任务。其具体功能包括无线信号调制解调、功率控制、调度和调制解调器功耗管理等。物理层的设计需要考虑带宽、频率复用、多天线技术等因素，以提供高吞吐量和低时延的通信性能。

数据链路层负责将物理层传输的信号分割成较小的数据单元，并提供数据传输的可靠性和安全性保证。其主要功能包括信道编码与解码、错误检测和纠错、调度和资源分配、混合自动重传请求（HARQ）等。数据链路层还负责和物理层之间的协作，以确保数据的可靠交付和高效传输。

网络层是实现网络互连和路由功能的层，其主要任务是将数据传输到目标终端设备。网络层的功能包括寻址与路由、移动性管理、IP数据包的分组交换和转发等。在LTE中，网络层采用IP协议作为基础，支持IPv4和IPv6两种寻址方式，以适应不同的网络需求和应用场景。

应用层是整个协议栈的最上层，其主要任务是提供各种高层服务和功能。应用层的协议包括HTTP、FTP、DNS等，用于实现互联网接入、内容下载和域名解析等功能。此外，应用层也支持多媒体业务的传输和处理，如语音通话、视频流媒体等。

除了以上四个主要层次外，LTE协议栈还包括安全层和控制层。安全层用于提供通信的保密性、完整性和认证等安全功能，以防止数据泄露和网络攻击。控制层则负责网络的管理和控制功能，包括寻呼、接入控制、呼叫建立和释放等。

总之，LTE协议栈是实现LTE网络功能的核心部分，其各个层次之间密切协作，共同实现数据的传输和处理。物理层提供无线信号的调制解调和信道编码解码等功能，数据链路层负责对数据进行分割和编码纠错，网络层实现数据的路由和转发，应用层提供各种高层服务和功能。通过LTE协议栈的协作，实现了高速、可靠和安全的无线通信。
