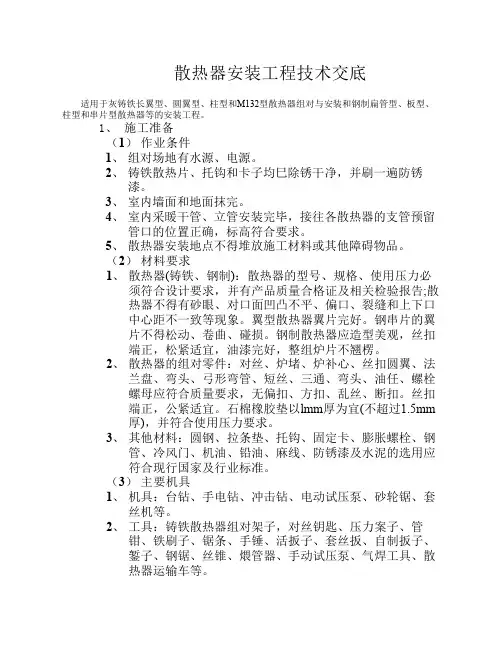

75散热器安装工程技术交底记录

散热器安装工程技术交底

适用于灰铸铁长翼型、圆翼型、柱型和M132型散热器组对与安装和钢制扁管型、板型、柱型和串片型散热器等的安装工程。1、 施工准备

（1） 作业条件

1、 组对场地有水源、电源。

2、 铸铁散热片、托钩和卡子均巳除锈干净，并刷一遍防锈

漆。

3、 室内墙面和地面抹完。

4、 室内采暖干管、立管安装完毕，接往各散热器的支管预留

管口的位置正确，标高符合要求。

5、 散热器安装地点不得堆放施工材料或其他障碍物品。

（2） 材料要求

1、 散热器(铸铁、钢制)：散热器的型号、规格、使用压力必

须符合设计要求，并有产品质量合格证及相关检验报告;散

热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口

中心距不一致等现象。翼型散热器翼片完好。钢串片的翼

片不得松动、卷曲、碰损。钢制散热器应造型美观，丝扣

端正，松紧适宜，油漆完好，整组炉片不翘楞。

2、 散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼、法

兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓

螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣

端正，公紧适宜。石棉橡胶垫以lmm厚为宜(不超过1.5mm

厚)，并符合使用压力要求。

3、 其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢

管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应

符合现行国家及行业标准。

（3） 主要机具

1、 机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套

丝机等。

2、 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管

钳、铁刷子、锯条、手锤、活扳子、套丝扳、自制扳子、

錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散

热器运输车等。3、 量具：水平尺、钢尺、线坠、压力表等。

2、 质量要求

质量要求符合《建筑给水排水及采暖工程施工质量验收规范》

(GB50242-2002)的规定。

项序项 目允许偏差或允许值

主控项目1散热器水压试验第8.3.1条

2金属辐射板水压试验第8.4.1条

3金属辐射板安装第8.4.2条、第8.4.3条

共5页，第1页

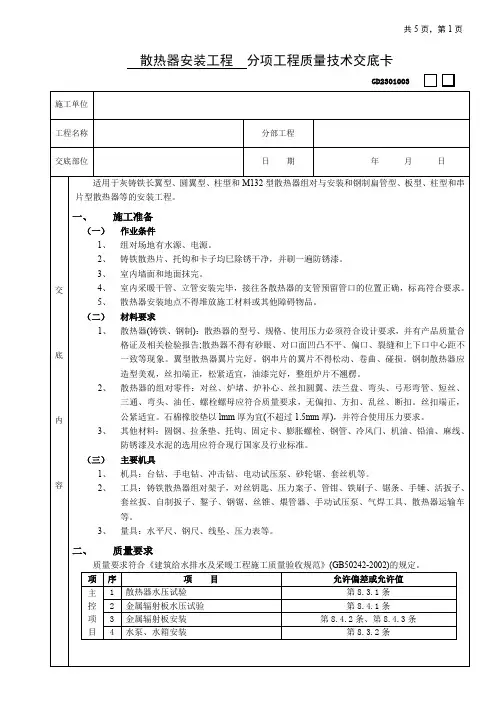

散热器安装工程 分项工程质量技术交底卡 GD2301003

施工单位

工程名称 分部工程

交底部位 日 期 年 月 日

交

底

内

容

适用于灰铸铁长翼型、圆翼型、柱型和M132型散热器组对与安装和钢制扁管型、板型、柱型和串

片型散热器等的安装工程。

一、 施工准备

（一） 作业条件

1、 组对场地有水源、电源。

2、 铸铁散热片、托钩和卡子均巳除锈干净，并刷一遍防锈漆。

3、 室内墙面和地面抹完。

4、 室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。

5、 散热器安装地点不得堆放施工材料或其他障碍物品。

（二） 材料要求

1、 散热器(铸铁、钢制)：散热器的型号、规格、使用压力必须符合设计要求，并有产品质量合

格证及相关检验报告;散热器不得有砂眼、对口面凹凸不平、偏口、裂缝和上下口中心距不

一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制散热器应

造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。

2、 散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼、法兰盘、弯头、弓形弯管、短丝、

三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，

公紧适宜。石棉橡胶垫以lmm厚为宜(不超过1.5mm厚)，并符合使用压力要求。

3、 其他材料：圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、

防锈漆及水泥的选用应符合现行国家及行业标准。

（三） 主要机具

1、 机具：台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机等。

2、 工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、

套丝扳、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车

等。

3、 量具：水平尺、钢尺、线坠、压力表等。

二、 质量要求

质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。

个人收集整理 仅供参考学习

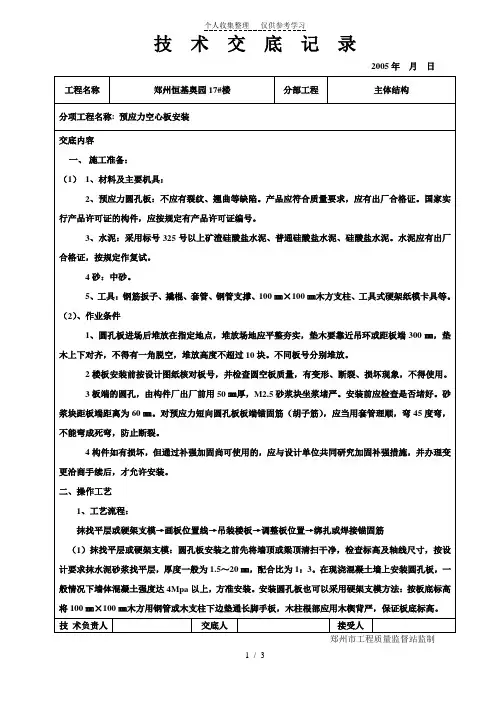

1 / 4 技 术 交 底 记 录

2005年 月 日

工程名称 郑州恒基奥园17#楼 分部工程 主体结构

分项工程名称: 预应力空心板安装

交底内容

一、 施工准备：

（1） 1、材料及主要机具：

2、预应力圆孔板：不应有裂纹、翘曲等缺陷。产品应符合质量要求，应有出厂合格证。国家实行产品许可证的构件，应按规定有产品许可证编号。

3、水泥：采用标号325号以上矿渣硅酸盐水泥、普通硅酸盐水泥、硅酸盐水泥。水泥应有出厂合格证，按规定作复试。

4砂：中砂。

5、工具：钢筋扳子、撬棍、套管、钢管支撑、100㎜×100㎜木方支柱、工具式硬架纸模卡具等。

（2）、作业条件

1、圆孔板进场后堆放在指定地点，堆放场地应平整夯实，垫木要靠近吊环或距板端300㎜，垫木上下对齐，不得有一角脱空，堆放高度不超过10块。不同板号分别堆放。

2楼板安装前按设计图纸核对板号，并检查圆空板质量，有变形、断裂、损坏现象，不得使用。

3板端的圆孔，由构件厂出厂前用50㎜厚，M2.5砂浆块坐浆堵严。安装前应检查是否堵好。砂浆块距板端距离为60㎜。对预应力短向圆孔板板端锚固筋（胡子筋），应当用套管理顺，弯45度弯，不能弯成死弯，防止断裂。

4构件如有损坏，但通过补强加固尚可使用的，应与设计单位共同研究加固补强措施，并办理变更洽商手续后，才允许安装。

二、操作工艺

1、工艺流程：

抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋

（1）抹找平层或硬架支模：圆孔板安装之前先将墙顶或梁顶清扫干净，检查标高及轴线尺寸，按设计要求抹水泥砂浆找平层，厚度一般为1.5～20㎜，配合比为1：3。在现浇混凝土墙上安装圆孔板，一般情况下墙体混凝土强度达4Mpa以上，方准安装。安装圆孔板也可以采用硬架支模方法：按板底标高将100㎜×100㎜木方用钢管或木支柱下边垫通长脚手板，木柱根部应用木楔背严，保证板底标高。

安全、质量、环境、技术交底记录

施工单位： 日期： 年 月 日

工程名称 工程 （安全员）

签 字 人员 全体施工人员

交底内容：

一、技术、质量要求

1、本工程除尘器布置于锅炉炉后引风机构架前,主要工作范围为钢框架、灰斗、袋室、滤袋和袋笼、平台扶梯等设备安装；

2、刚支柱距离和标高符合要求后进行二次灌浆，灌浆高度间隙50mm；

3、质量验收应优先以厂家图纸、说明书等技术文件为准，厂家技术要求不详的，参照规范、验标、精品工程暂行标准的有关规定执行；

4、除按照厂家图纸及相关技术规范达到优良标准外，还应注意：检查人孔门安装是否开启灵活及密封良好；检查有无漏焊、假焊，特别是内件的焊接；严格保证壳体的密封性焊接，检查漏焊点并补焊；检查除尘器内部清理及人孔门密封情况。

5、工作人员须服从现场负责人、施工班组长、技术员的工作安排、分配及临时调动。

二、安全、文明施工要求：

1、认真遵守《电力建设安全工作规程》的有关规定；

2、吊装机械、电动工具在使用前必须仔细检查是否完好；

3、使用吊装机械时尽量避免交叉作业，如果无法避免交叉作业时，交叉作业的吊机指挥人员应事前沟通，精心指挥，并应有安全监察人员在场进行监督；

4、各层平台扶梯应及时跟上安装进度，保证整体结构的稳定性和施工通道的安全性；

5、脚手架搭设及施工临时爬梯安装的安全性由施工班组长和安全监察工程师验收签证；

6、严禁擅自移动或拆除安全设施和标识；

7、施工场所应有充足的夜间照明和消防设施；

8、链条葫芦、起重钢丝、缆风绳等起重工具使用前应检查有缺陷的不得使用，更不得超负荷使用；

9、严格按照安全施工程序组织施工，积极消除事故隐患；

10、平台上布置各类标识、提示：“从此上下”、“禁止通行”、“当心坠落”、“禁止堵塞通道”、“通道上禁止堆放重物”、“注意安全”、“必须系安全带”、“当心触电”、 “禁止高空抛物”、“消防器材禁止挪动”、“禁止吸烟”、“当心火灾”、“当心掉物”等；
