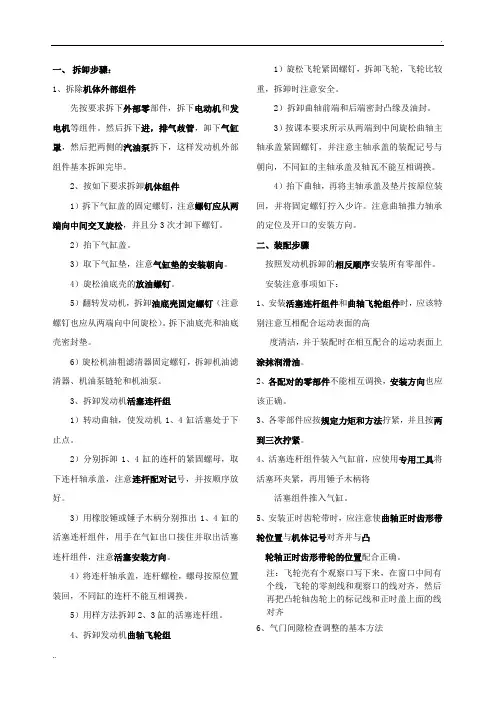

.. 一、 拆卸步骤：
1、拆除机体外部组件
先按要求拆下外部零部件，拆下电动机和发电机等组件。然后拆下进，排气歧管，卸下气缸罩，然后把两侧的汽油泵拆下，这样发动机外部组件基本拆卸完毕。
2、按如下要求拆卸机体组件
1）拆下气缸盖的固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。
2）抬下气缸盖。
3）取下气缸垫，注意气缸垫的安装朝向。
4）旋松油底壳的放油螺钉。
5）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。拆下油底壳和油底壳密封垫。
6）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。
3、拆卸发动机活塞连杆组
1）转动曲轴，使发动机1、4缸活塞处于下止点。
2）分别拆卸1、4缸的连杆的紧固螺母，取下连杆轴承盖，注意连杆配对记号，并按顺序放好。
3）用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。
4）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。
5）用样方法拆卸2、3缸的活塞连杆组。
4、拆卸发动机曲轴飞轮组 1）旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。
2）拆卸曲轴前端和后端密封凸缘及油封。
3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。
4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。
二、装配步骤
按照发动机拆卸的相反顺序安装所有零部件。
安装注意事项如下：
1、安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高
度清洁，并于装配时在相互配合的运动表面上涂抹润滑油。
2、各配对的零部件不能相互调换，安装方向也应该正确。
大型商用航空发动机整机装配厂房
起重设备配置方案
周烁孙凯陈向华汪俊熙
中航商用航空发动机有限责任公司 上海２００２４０
摘要：对于大型商用航空发动机（ＬＣＡＥ）整机装配厂房新建的工艺布局设计、原厂房技术改造或升级， 起重设备配置都是重要内容之一。起重设备配置方案不仅涉及底层操作工艺技术需求、顶层工作流效率、总体 能耗、制造柔性等宏观指标，也必须考虑消防安全、特种防护、人体工程学等环境／健康／安全（ＥＨＳ）的专项 要求。文中结合ＬＣＡＥ整机装配厂房工艺布局和起重设备需求，对起重设备配置方案进行了简要分析，提出了 方案设计流程，为相关厂房建设起重设备选型和技改方案设计提供参考，为起重设备供应商的技术研发提供借 鉴和启发。 关键词：大型商用航空发动机；整机装配工艺；起重设备 中图分类号：Ｖ２３：Ｖ２６３．１ ３ 文献标识码：Ａ 文章编号：１００１～０７８５（２０１３）１２—００１２—０５ Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ｒｅｇａｒｄ ｔｏ ｔｈｅ ｌａｙｏｕｔ ｄｅｓｉｇｎ ｏｆ ｎｅｗｌｙ—ｂｕｉｌｔ ａｓｓｅｍｂｌｙ ｐｌａｎｔ ｏｆ ｌａｒｇｅ—ｓｃａｌｅ ｃｏｍｍｅｒｃｉａ￣ａｅｒｏ—ｅｎｇｉｎｅｓ，ｔｅｃｈ— ｎｉｃａｌ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ｏｒ ｕｐｇｒａｄｉｎｇ ｏｆ ｆｏｒｍｅｒ ｐｌａｎｔｔｈｅ ｃｏｎｆｉｇｕｒａｔｉｏｎ ｏｆ ｈｏｉｓｔｉｎｇ ｍａｃｈｉｎｅｒｙ ｉｓ ｉｍｐｏｒｔａｎｔ ｃｏｎｔｅｎｔ ｉｎｖｏｌｖｉｎｇ ｔｈｅ ｂｏｔｔｏｍ ｏｐｅｒａｔｉｏｎ ｐｒｏｃｅｓｓ ｎｅｅｄ，ｔｈｅ ｔｏｐ ｗｏｒｋｉｎｇ ｅｆｆｉｃｉｅｎｃｙ，ｅｎｅｒｇｙ－ｃｏｎｓｕｍｐｔｉｏｎ，ａｎｄ ｍａｎｕｆａｃｔｕｒｉｎｇ ｆｌｅｘｉｂｉｌｉｔｙ，ｓｐｅｃｉａｌ ｒｅ— ｑｕｉｒｅｍｅｎｔｓ ｏｎ ｅｎｖｉｒｏｎｍｅｎｔ／ｈｅａｈｋ／ｓａｆｅｔｙ ｉｎｃｌｕｄｉｎｇ ｆｉｒｅｆｉｇｈｔｉｎｇ ｓａｆｅｔｙ，ｓｐｅｃｉａｌ ｐｒｏｔｅｃｔｉｏｎ，ａｎｄ ｈｕｍａｎ ｅｎｇｉｎｅｅｒｉｎｇ ｓｈａｌｌ ｂｅ ａｌｓｏ ｕｎｄｅｒ ｃｏｎｓｉｄｅｒａｔｉｏｎ．Ｔｈｅ ｐａｐｅｒ ｂｒｉｅｆｌｙ ａｎａｌｙｚｅｓ ｔｈｅ ａｌｌｏｃａｔｉｏｎ ｐｌａｎ ｆｏｒ ｈｏｉｓｔｉｎｇ ｅｑｕｉｐｍｅｎｔ，ｗｉｔｈ ｃｏｎｓｉｄｅｒａｔｉｏｎ ｏｎ ｔｈｅ ａｓｓｅｍｂｌｙ ｐｌａｎｔ ｌａｙｏｕｔ ａｎｄ ｈｏｉｓｔｉｎｇ ｅｑｕｉｐｍｅｎｔ，ａｎｄ ｐｕｔｓ ｆｏｒｗａｒｄ ｔｈｅ ｐｌａｎ ｄｅｓｉｇｎ ｐｒｏｃｅｄｕｒｅ，ｗｈｉｃｈ ｃａｌｌ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｓｅｌｅｃｔｉｏｎ ｏｆ ｈｏｉｓｔｉｎｇ ｅｑｕｉｐｍｅｎｔ ａｎｄ ｄｅｓｉｇｎ ｏｆ ｔｅｃｈｎｏｌｏｇｙ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ｐｌａｎ ｉｎ ｒｅｌａｔｅｄ ｐｌａｎｔｓ，ｇｉｖｉｎｇ ｇｕｉｄａｎｃｅ ａｎｄ ｅｎｌｉｇｈｔ— ｅｎｍｅｎｔ ｆｏｒ ｔｅｃｈｎｏｌｏｇｙ ｒｅｓｅａｒｃｈ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｈｏｉｓｔｉｎｇ ｅｑｕｉｐｍｅｎｔ． Ｋｅｙｗｏｒｄｓ：ｌａｒｇｅ—ｓｃａｌｅ ｃｏｍｍｅｒｃｉａｌ ａｅｒｏ—ｅｎｇｉｎｅ；ａｓｓｅｍｂｌｙ ｔｅｃｈｎｏｌｏｇｙ；ｈｏｉｓｔｉｎｇ ｅｑｕｉｐｍｅｎｔ
最新范本,供参考！ 一、 拆卸步骤：
1、拆除机体外部组件
先按要求拆下外部零部件，拆下电动机和发电机等组件。然后拆下进，排气歧管，卸下气缸罩，然后把两侧的汽油泵拆下，这样发动机外部组件基本拆卸完毕。
2、按如下要求拆卸机体组件
1）拆下气缸盖的固定螺钉，注意螺钉应从两端向中间交叉旋松，并且分3次才卸下螺钉。
2）抬下气缸盖。
3）取下气缸垫，注意气缸垫的安装朝向。
4）旋松油底壳的放油螺钉。
5）翻转发动机，拆卸油底壳固定螺钉（注意螺钉也应从两端向中间旋松）。拆下油底壳和油底壳密封垫。
6）旋松机油粗滤清器固定螺钉，拆卸机油滤清器、机油泵链轮和机油泵。
3、拆卸发动机活塞连杆组
1）转动曲轴，使发动机1、4缸活塞处于下止点。
2）分别拆卸1、4缸的连杆的紧固螺母，取下连杆轴承盖，注意连杆配对记号，并按顺序放好。
3）用橡胶锤或锤子木柄分别推出1、4缸的活塞连杆组件，用手在气缸出口接住并取出活塞连杆组件，注意活塞安装方向。
4）将连杆轴承盖，连杆螺栓，螺母按原位置装回，不同缸的连杆不能互相调换。
5）用样方法拆卸2、3缸的活塞连杆组。
4、拆卸发动机曲轴飞轮组 1）旋松飞轮紧固螺钉，拆卸飞轮，飞轮比较重，拆卸时注意安全。
2）拆卸曲轴前端和后端密封凸缘及油封。
3）按课本要求所示从两端到中间旋松曲轴主轴承盖紧固螺钉，并注意主轴承盖的装配记号与朝向，不同缸的主轴承盖及轴瓦不能互相调换。
4）抬下曲轴，再将主轴承盖及垫片按原位装回，并将固定螺钉拧入少许。注意曲轴推力轴承的定位及开口的安装方向。
二、装配步骤
按照发动机拆卸的相反顺序安装所有零部件。
安装注意事项如下：
1、安装活塞连杆组件和曲轴飞轮组件时，应该特别注意互相配合运动表面的高
度清洁，并于装配时在相互配合的运动表面上涂抹润滑油。
柴油发动机拆装实验报告
一、序言
柴油机作为一种大功率的发动机广泛应用于农业机械和工程机械之中;身为农机类专业学生的我们除了要掌握柴油发动机的相关理论知识,对柴油机的拆卸和装配有所了解;所以学校开设了柴油发动机拆装实验课程对我们以后无论是是学业还是工作都有很大的帮助;
二、实验安排
1.小组成员9人,指导老师1名
2.拆卸发动机
3.对照实例分组讲解发动机相关机构,系统及主要零部件个人负责机体组的讲解
4.发动机装配
三、实验目的
1.通过对发动机整机的拆装,进一步熟悉发动机的曲柄连杆机构、配气机构、润滑系、冷却系、机体和缸盖等组成部分的结构和工作原理;
2.观察分析主要零件的结构特点和工作原理;
3.初步掌握发动机拆装的一般知识,正确掌握普通工具和专用工具的使用方法;
四、仪器与设备
柴油发动机一台 2.普通工具和专用工具；
3.零件架和零件盒；
4.翻转架一台
五、实习步骤
1.分组后清点工具、观察所拆卸发动机的外部结构;
2.按步骤拆卸发动机;
3.观察各零部件的结构、特点;
4.看懂本组所拆发动机后,再观察其他发动机的结构特点,尤其注意与本机结构的异同;
5.分小组进行交流和质疑;
6.清洗零部件,安装发动机;
7.收拾并清点工具,打扫场地;
六、拆装原则
一拆卸原则
1.清洁机器表面,观察外部结构;
2.先拆外部后拆内部,先拆部件总成,再分解为零件;
3.拆下的螺钉、螺母、垫片等零件,在不妨碍检查和修理工作的情况下应装回原处,以免丢失或搞错,不能装回的则分别放在容器内,拆下的零件有秩序的放置在零件架上;
4.正确使用工具,拆螺钉、螺母时应用合适的扳手,尽量不用活动扳手,一般选扳手顺序为套筒扳手、梅花扳手、开口扳手；拆卸有配合关系的零件时,要用专用工具,如轴承、皮带轮等,切忌硬敲打,以免损坏;
